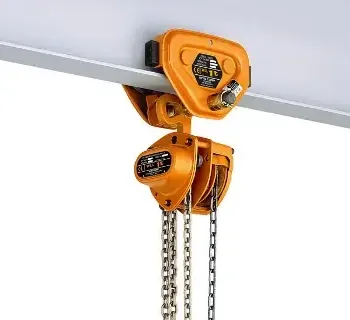

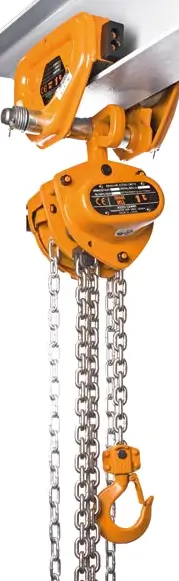

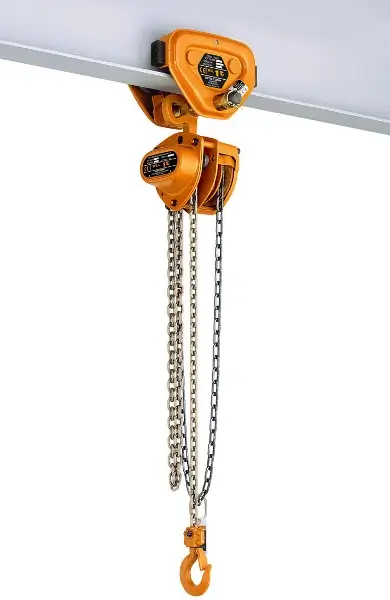

Kito Flaschenzug mit Fahrwerk CBS

Der Kito CBS ist ein kompakter Handkettenzug mit integriertem Fahrwerk für das Heben und horizontale Verfahren von Lasten am Träger – ideal, wenn Lasten nicht nur angehoben, sondern direkt entlang der Schiene positioniert werden sollen. Basis ist der bewährte Kito CB mit schlagfestem Getriebegehäuse, Präzisionsgetriebe, zuverlässiger mechanischer Bremsvorrichtung und einer langlebigen, vernickelten Lastkette (Bruchfestigkeit 1000 N/mm2, Güteklasse V nach DIN EN 818-7).

Einsatzbereiche

Der CBS ist besonders sinnvoll, wenn Lasten entlang eines I-/H-Trägers sicher umgesetzt werden müssen – z. B. beim Einrichten, Montieren und Umsetzen schwerer Bauteile. Durch die Kombination aus Heben und Fahren eignet er sich für temporäre Montageplätze ebenso wie für wiederkehrende Aufgaben in Werkstatt und Produktion.

• Industrie & Fertigung: Umsetzen und Positionieren von Bauteilen entlang der Kranbahn
• Montage & Instandhaltung: Motoren/Komponenten heben und direkt zum Einbauort verfahren
• Stahlbau & Anlagenbau: präzises Ausrichten bei beengten Platzverhältnissen
• Werkstatt: flexible Lösung ohne externe Energiequelle

Varianten und Unterschiede

Der Kito CBS wird als Kombination mit zwei Fahrwerksarten angeboten: Rollfahrwerk (manuelles Schieben) und Haspelfahrwerk (Fahren per Handkette). Das Haspelfahrwerk TSG ist besonders dann im Vorteil, wenn höhere Lasten oder kurze Fahrwege präzise beherrscht werden sollen: Es ermöglicht eine kontrollierte, gleichmäßige Verfahrtbewegung und ist für anspruchsvolle Industrieanwendungen konzipiert.

• CBS + Rollfahrwerk: schnelle, einfache Lösung für häufiges Umsetzen bei gut zugänglichem Träger
• CBS + Haspelfahrwerk: fein dosierbares Verfahren per Handkette, ideal bei höheren Lasten
• Tragfähigkeiten: je nach Ausführung von 500 kg bis 20000 kg
• Kettenstränge: steigen mit der Tragfähigkeit (1 bis 8 Stränge)

Technische Daten

Sicherheitsaspekte und Normen

Für den sicheren Betrieb gilt: Tragfähigkeit und Trägerflanschbreite müssen zur Ausführung passen, das Fahrwerk muss korrekt am Träger gegen Absturz gesichert sein und der Lastweg ist frei zu halten. Der Kito CB setzt auf eine zuverlässige mechanische Bremse sowie eine langlebige Lastkette nach DIN EN 818-7 (Güteklasse V), wodurch die Grundlage für sichere Hebevorgänge geschaffen wird. Bei Haspelfahrwerken unterstützen Konstruktionselemente wie Absturzsicherung und Puffer die sichere Führung am Träger und den Schutz am Schienenende.

• Keine Überlast und keine ruckartigen Stoßlasten
• Träger prüfen: ausreichende Tragfähigkeit, korrekte Flanschbreite, feste Endanschläge
• Fahrwerk korrekt einstellen und vor Ersthub Probelauf ohne Last durchführen
• Kette nicht verdrehen und Last immer senkrecht unter dem Haken aufnehmen

Häufige Fehler in der Praxis

• Falscher Einstellbereich am Träger: Fahrwerk läuft schlecht oder sitzt unsicher
• Schrägzug beim Heben: erhöht Verschleiß und kann zu gefährlichen Pendelbewegungen führen
• Verfahren mit angehobener, pendelnder Last: Kollisions- und Kippgefahr, insbesondere an Schienenenden
• Unzureichende Trägerendanschläge: Anschlag am Schienenende kann Schäden verursachen
• Vernachlässigte Sichtprüfung: Kette, Haken und Bremse müssen regelmäßig geprüft werden

Passende Artikel und Zubehör

Für den täglichen Einsatz sind ein passender Kettensack bzw. eine sichere Kettenführung hilfreich, damit die Hand- und Lastkette nicht im Arbeitsbereich stören. Für Anwendungen mit häufigem Verfahren oder begrenztem Platz am Träger wird häufig gezielt ein Haspelfahrwerk gewählt, weil sich die Katze damit feinfühlig per Handkette bewegen lässt. Wenn stationäres Heben ohne Fahrfunktion reicht, ist der Kito Handkettenzug CB die passende Basisvariante.
