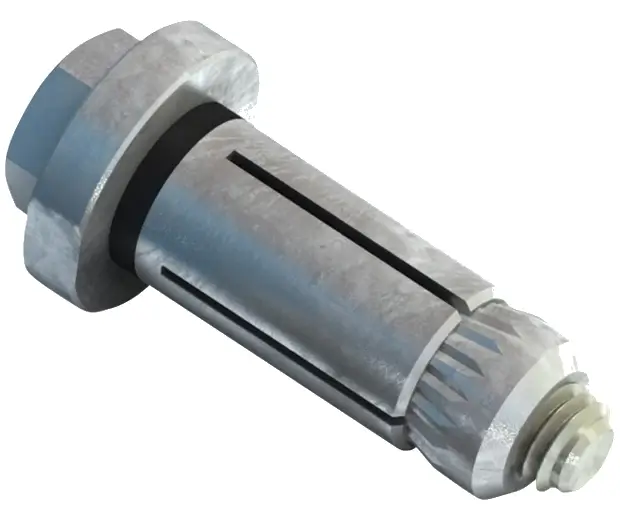

Lindapter Hollo-Bolt HB
Der Original Spreizdübel für Stahltragwerke. Die universelle Hohlprofilbefestigung von Lindapter ist ein dübelartiges Verbindungselement für Hohlprofile, Rohre und andere rückseitig schwer zugängliche Konstruktionen. Sie verfügen über eine hohe Korrosionsbeständigkeit durch die serienmäßig aufgetragene Beschichtung JS 500. Optional lassen sich alle Größen mit Spezialdichtungen ausstatten, die gegen Wasser bis 3 bar resistent sind. Der Hollo-Bolt ermöglicht eine schnelle Montage mit Standardwerkzeugen. Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.
IFC-Dateien sind auf Anfrage verfügbar
- Material: Stahl
- Oberflächen: Galv. verzinkt plus JS 500 oder feuerverzinkt
- Alternativ: Korrosionsbeständiger Stahl 1.4404 (A4)
Werkstoff
Artikel-Nr.:
Der Original Spreizdübel für Stahltragwerke. Die universelle Hohlprofilbefestigung von Lindapter ist ein dübelartiges Verbindungselement für Hohlprofile, Rohre und andere rückseitig schwer zugängliche Konstruktionen. Sie verfügen über eine hohe Korrosionsbeständigkeit durch die serienmäßig aufgetragene Beschichtung JS 500. Optional lassen sich alle Größen mit Spezialdichtungen ausstatten, die gegen Wasser bis 3 bar resistent sind. Der Hollo-Bolt ermöglicht eine schnelle Montage mit Standardwerkzeugen. Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.
IFC-Dateien sind auf Anfrage verfügbar
- Material: Stahl
- Oberflächen: Galv. verzinkt plus JS 500 oder feuerverzinkt
- Alternativ: Korrosionsbeständiger Stahl 1.4404 (A4)
Informationen: Hollo-Bolt HB

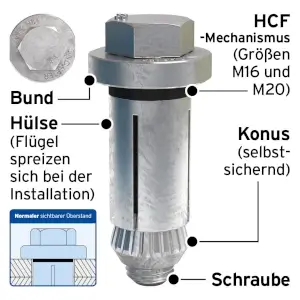

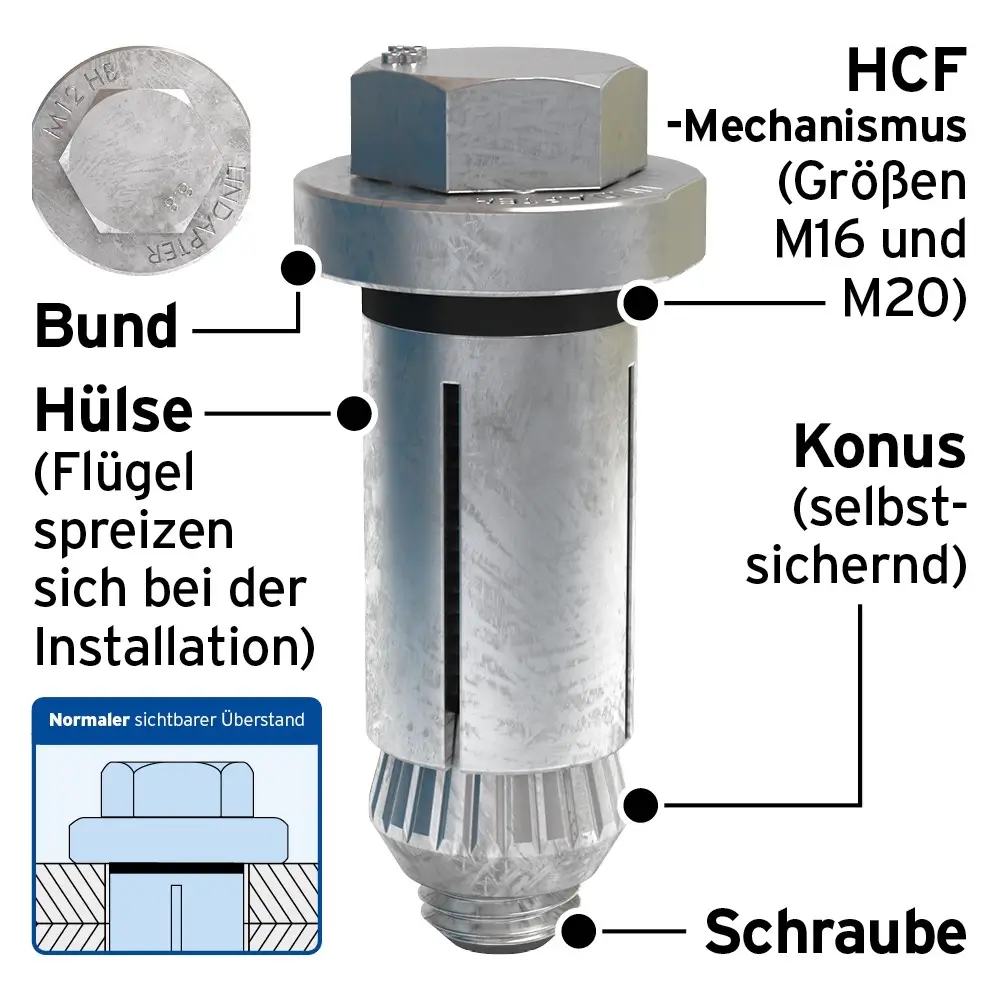

Standard Hohlprofilbefestigung Hollo-Bolt
Der Hollo-Bolt lässt sich einseitig montieren und ermöglichten unauffällige Stoßverbindungen ohne Bohren oder Schweißen. Die kostengünstige Montagelösung erfordert keinerlei Spezialgeräte oder speziell ausgebildete Facharbeiter und erheblich weniger Arbeit in der Höhe als herkömmliche Schweiß- oder Durchgangsschraubverfahren. Außerdem sind Kaltverformungen der Struktur durch Überschreiten des zulässigen Anzugsmoments bei Durchgangsschrauben nicht mehr möglich. Auch wird das Risiko durch Verzug in den Wärmeeinflusszonen beim Schweißen ausgeschlossen. Der Hollo-Bolt hinterlässt eine ästhetisch gefällige, saubere und unauffällige Verbindung, die architektonischen Gestaltungen freiliegender Stahltragwerke entgegen kommt.

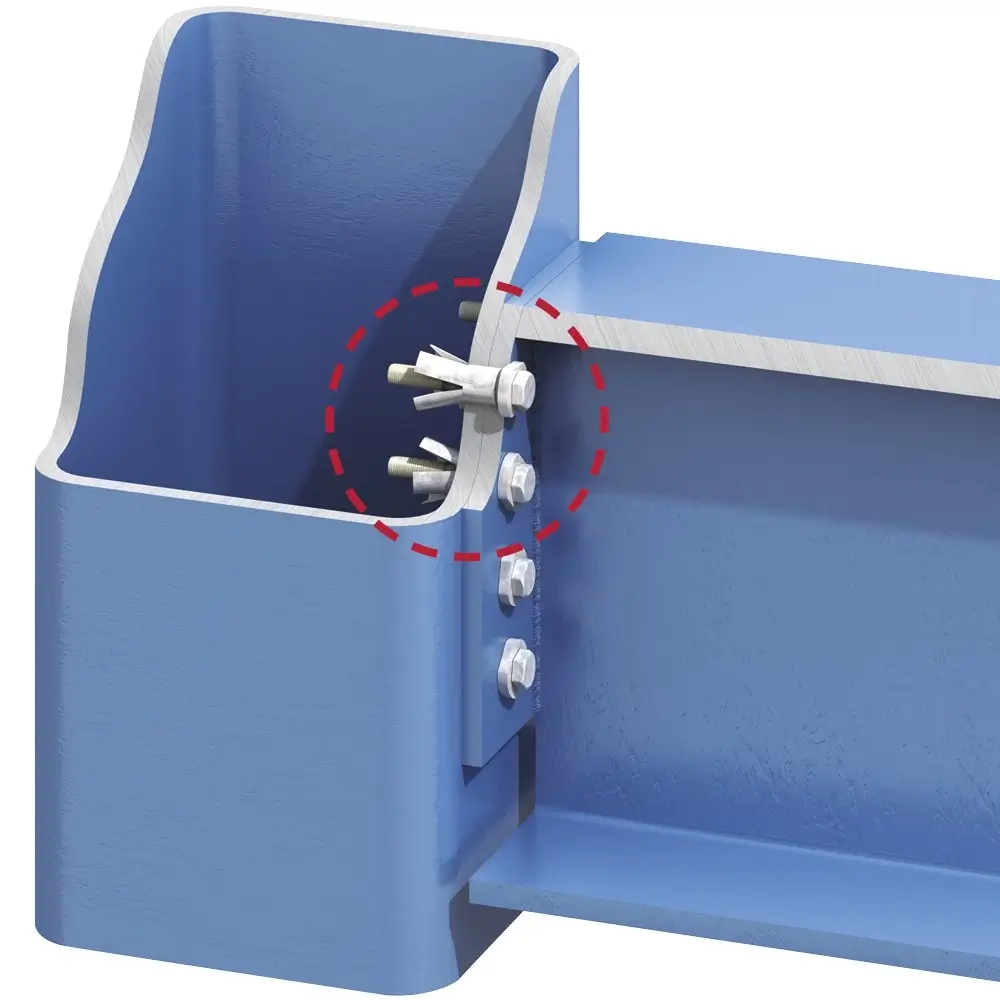

Die Montage eines Hollo-Bolt
Die Montage ist leicht durchzuführen und bedarf keiner speziellen Qualifikation. Die Verbindung wird durch das Einsetzen des Hollo-Bolt in die vorgebohrten Löcher im Montageteil und im Hohlprofil hergestellt. Beim Anziehen der Schraube wird der Konus über das Gewinde nach vorne gezogen und spreizt die Flügel der Hülse so weit auf, bis sie sich an die Innenwand des Hohlprofils anlegen.
Nach dem Aufbringen des vollen Anziehmoments entsteht über die Vorspannkraft eine Klemmwirkung, die einen sicheren Sitz der Verbindung gewährleistet. Im montierten Zustand sind nur noch der Kopf und der Bund zu sehen.
Hollo-Bolt HB mit hohem Korrosionsschutz
Die Hohlprofilbefestigungen HB sind mit einer speziellen Beschichtung ausgestattet. JS 500 ist ein verbesserter Prozess zum Versiegeln von galvanisch verzinkten Oberflächen. Dabei wird das Cr6+ der Chromatierung in Cr3+ umgewandelt, sichtbar durch die Farbveränderung der Oberfläche. Außer einem Schutz gegen vorzeitige erste Weisskorrosion hat JS 500 einen eingebauten UV Indikator, der die Identifikation behandelter Teile erleichtert. Ein erheblich verbesserter Korrosionsschutz der die Teile auf Lebzeit schützt.
Hohlprofilbefestigung Hollo-Bolt HCF
In enger Zusammenarbeit mit Bauingenieuren und Stahlbauunternehmen entwickelte Lindapter den HCF-Mechanismus, um eine höhere Vorspannung in der Verbindung zu erreichen. Das Lindapter-Design HCF (High Clamping Force)führt zu wesentlich höheren Klemmkräften in der Verbindung. Der HCF-Mechanismus besteht aus einer speziellen gummielastischen Scheibe, die bei der Montage zusammengedrückt wird. Sie ermöglicht eine höhere Vorspannkraft bei gleichbleibend großem Hollo-Bolt. Damit sind diese Dübel für größere und schwerere Stahlbaukonstruktionen besonders geeignet.
Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.
|
|
|
|
|
|
|
|
|
Abbildungen Lindpater Hollo-Bolt Sechskantschraube
|
|
Abmessungen
| Bund | Zulässige Belastung (5:1 Sicherheitsfaktor) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer | Schraube Ø | Höhe | Länge | Klemmbereich | Bauteil am Bund | Hülse Außen-Ø | Ø | Anziehmoment | Zug | Abscheren je Scherfuge | |
| Z | H | B (max) | W | min t | S | D | SW | ||||
| mm | mm | mm | mm | mm | mm | mm | Nm | kN | kN | ||
| HB08-1 | M8 | 10,5 | 45 | 3 - 22 | - | 13,75 | 22 | 19 | 23 | 4,0 | 5,0 |
| HB08-2 | M8 | 10,5 | 65 | 22 - 41 | - | 13,75 | 22 | 19 | 23 | 4,0 | 5,0 |
| HB08-3 | M8 | 10,5 | 85 | 41 - 60 | - | 13,75 | 22 | 19 | 23 | 4,0 | 5,0 |
| HB10-1 | M10 | 12,5 | 49 | 3 - 22 | - | 17,75 | 29 | 24 | 45 | 8,5 | 10,0 |
| HB10-2 | M10 | 12,5 | 64 | 22 - 41 | - | 17,75 | 29 | 24 | 45 | 8,5 | 10,0 |
| HB10-3 | M10 | 12,5 | 84 | 41 - 60 | - | 17,75 | 29 | 24 | 45 | 8,5 | 10,0 |
| HB12-1 | M12 | 14,5 | 53 | 3 - 25 | - | 19,75 | 32 | 30 | 80 | 10,5 | 15,0 |
| HB12-2 | M12 | 14,5 | 73 | 25 - 47 | - | 19,75 | 32 | 30 | 80 | 10,5 | 15,0 |
| HB12-3 | M12 | 14,5 | 93 | 47 - 69 | - | 19,75 | 32 | 30 | 80 | 10,5 | 15,0 |
| Hohe Klemmkraft (HCF) | |||||||||||
| HB16-1 | M16 | 18 | 67 | 12 - 29 | 8 | 25,75 | 38 | 36 | 190 | 21,0 | 30,0 |
| HB16-2 | M16 | 18 | 92 | 29 - 50 | 8 | 25,75 | 38 | 36 | 190 | 21,0 | 30,0 |
| HB16-3 | M16 | 18 | 112 | 50 - 71 | 8 | 25,75 | 38 | 36 | 190 | 21,0 | 30,0 |
| HB20-1 | M20 | 22,5 | 80 | 12 - 34 | 8 | 32,75 | 51 | 46 | 300 | 35,0 | 40,0 |
| HB20-2 | M20 | 22,5 | 110 | 34 - 60 | 8 | 32,75 | 51 | 46 | 300 | 35,0 | 40,0 |
| HB20-3 | M20 | 22,5 | 140 | 60 - 86 | 8 | 32,75 | 51 | 46 | 300 | 35,0 | 40,0 |
• Der Hollo-Bolt kann mit einer Vielzahl verschiedener Hohlprofile aus Stahl verwendet werden. Die zulässigen Belastungen beruhen auf dem Einsatz in S275-Hohlprofilen. Die zulässigen Belastungen, sowohl für Zug als auch für Abscheren, gelten nur für den Hollo-Bolt. Das Versagen des Profils, insbesondere bei solchen mit dünnen Wänden und großer Gurtbreite könnte bei einem geringeren Wert eintreten, und die Festigkeit sollte nachgewiesen werden.
Zur Bemessung nach Eurocode 3 (ETA 20/0917, DoP 001) gelten die charakteristischen Tragfähigkeiten.

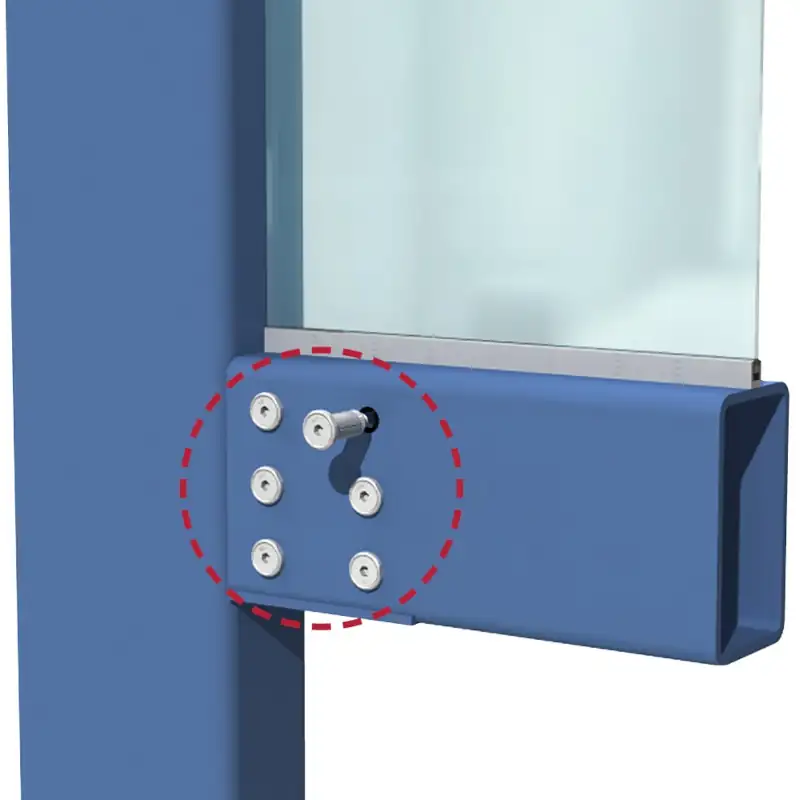

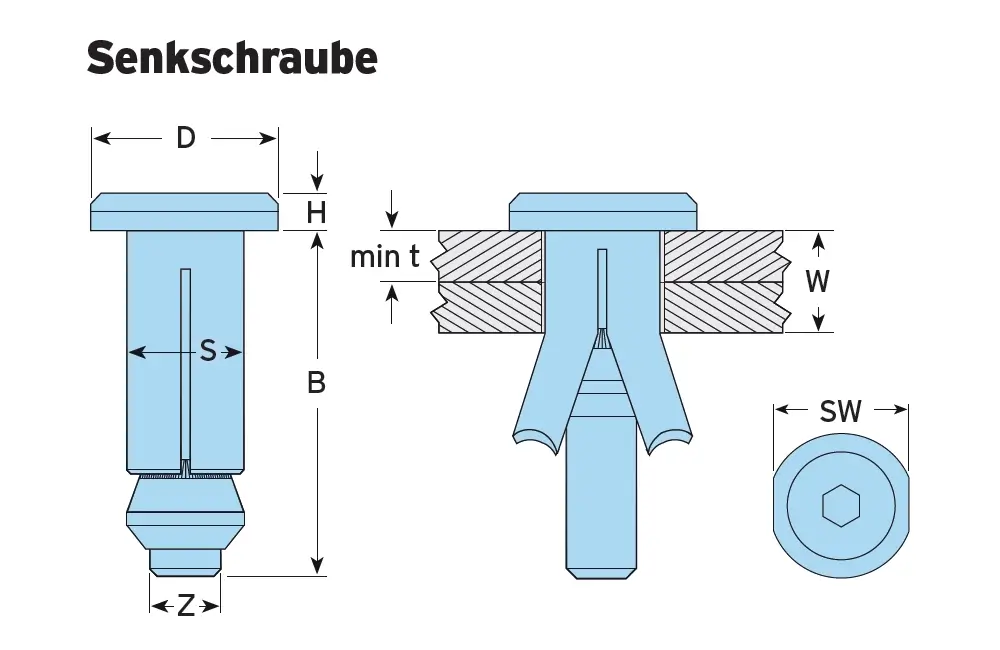

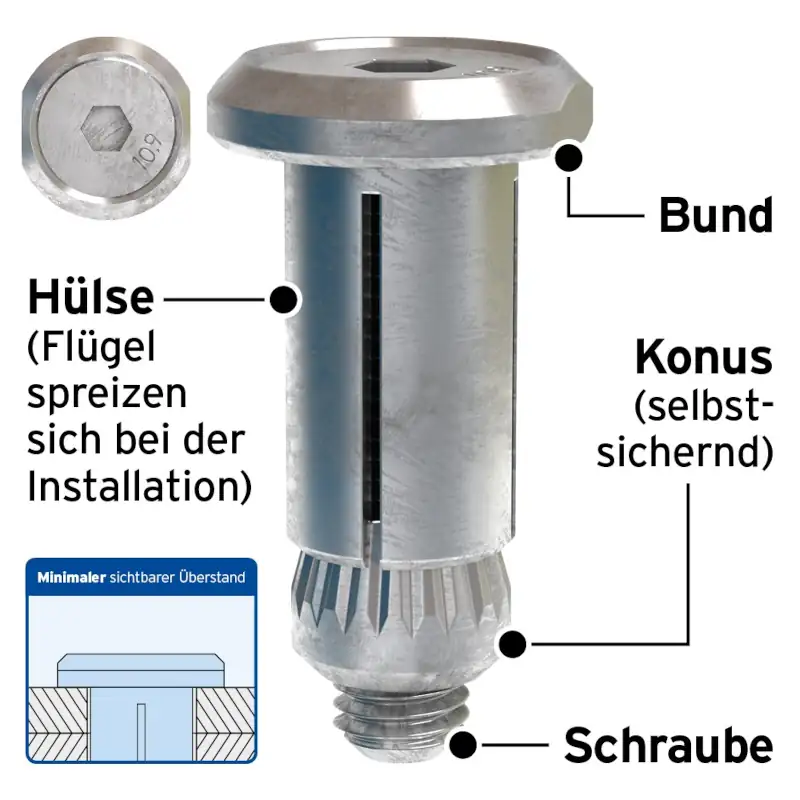

Abbildungen Lindpater Hollo-Bolt Senkschraube
|
|
Abmessungen
| Bund | Zulässige Belastung (5:1 Sicherheitsfaktor) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer | Schraube Ø | Höhe | Länge | Klemmbereich | Bauteil am Bund | Hülse Außen-Ø | Ø | Anziehmoment | Zug | Abscheren je Scherfuge | |
| Z | H | B (max) | W | min t | S | D | SW | ||||
| mm | mm | mm | mm | mm | mm | mm | Nm | kN | kN | ||
| HBCSK08-1 | M8 | 5 | 45 | 3 - 22 | - | 13,75 | 22 | 19 | 23 | 4,0 | 5,0 |
| HBCSK08-2 | M8 | 5 | 65 | 22 - 41 | - | 13,75 | 22 | 19 | 23 | 4,0 | 5,0 |
| HBCSK08-3 | M8 | 5 | 85 | 41 - 60 | - | 13,75 | 22 | 19 | 23 | 4,0 | 5,0 |
| HBCSK10-1 | M10 | 6 | 44 | 3 - 22 | - | 17,75 | 29 | 24 | 45 | 8,5 | 10,0 |
| HBCSK10-2 | M10 | 6 | 64 | 22 - 41 | - | 17,75 | 29 | 24 | 45 | 8,5 | 10,0 |
| HBCSK10-3 | M10 | 6 | 84 | 41 - 60 | - | 17,75 | 29 | 24 | 45 | 8,5 | 10,0 |
| HBCSK12-1 | M12 | 7 | 48 | 3 - 25 | - | 19,75 | 32 | 30 | 80 | 10,5 | 15,0 |
| HBCSK12-2 | M12 | 7 | 73 | 25 - 47 | - | 19,75 | 32 | 30 | 80 | 10,5 | 15,0 |
| HBCSK12-3 | M12 | 7 | 93 | 47 - 69 | - | 19,75 | 32 | 30 | 80 | 10,5 | 15,0 |
| Hohe Klemmkraft (HCF) | |||||||||||
| HBCSK16-1 | M16 | 8 | 62 | 12 - 29 | 8 | 25,75 | 38 | 36 | 190 | 21,0 | 30,0 |
| HBCSK16-2 | M16 | 8 | 92 | 29 - 50 | 8 | 25,75 | 38 | 36 | 190 | 21,0 | 30,0 |
| HBCSK16-3 | M16 | 8 | 112 | 50 - 71 | 8 | 25,75 | 38 | 36 | 190 | 21,0 | 30,0 |
• Der Hollo-Bolt kann mit einer Vielzahl verschiedener Hohlprofile aus Stahl verwendet werden. Die zulässigen Belastungen beruhen auf dem Einsatz in S275-Hohlprofilen. Die zulässigen Belastungen, sowohl für Zug als auch für Abscheren, gelten nur für den Hollo-Bolt. Das Versagen des Profils, insbesondere bei solchen mit dünnen Wänden und großer Gurtbreite könnte bei einem geringeren Wert eintreten, und die Festigkeit sollte nachgewiesen werden.
Zur Bemessung nach Eurocode 3 (ETA 20/0917, DoP 001) gelten die charakteristischen Tragfähigkeiten.

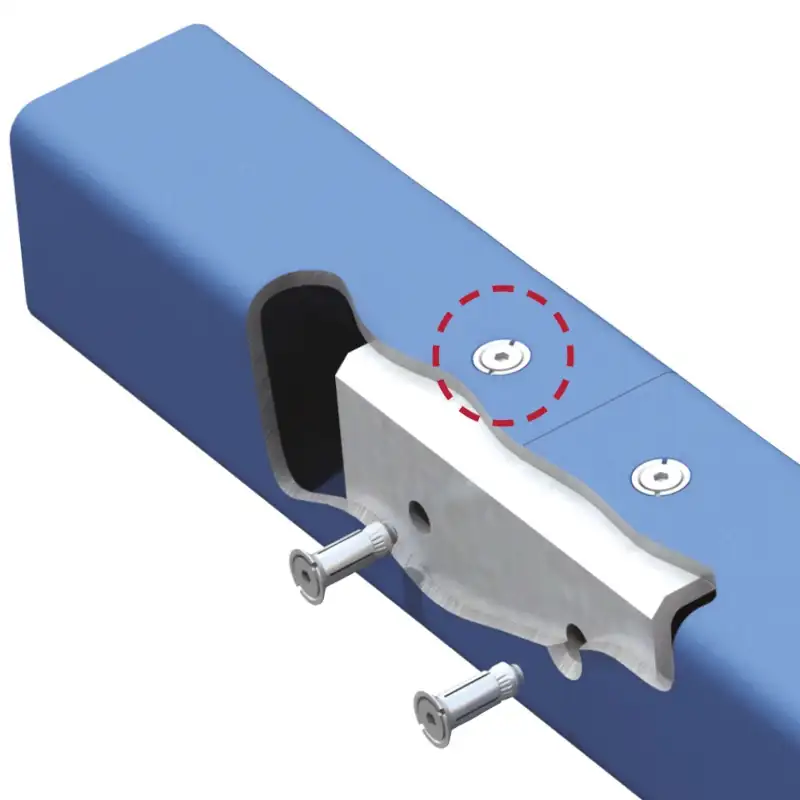

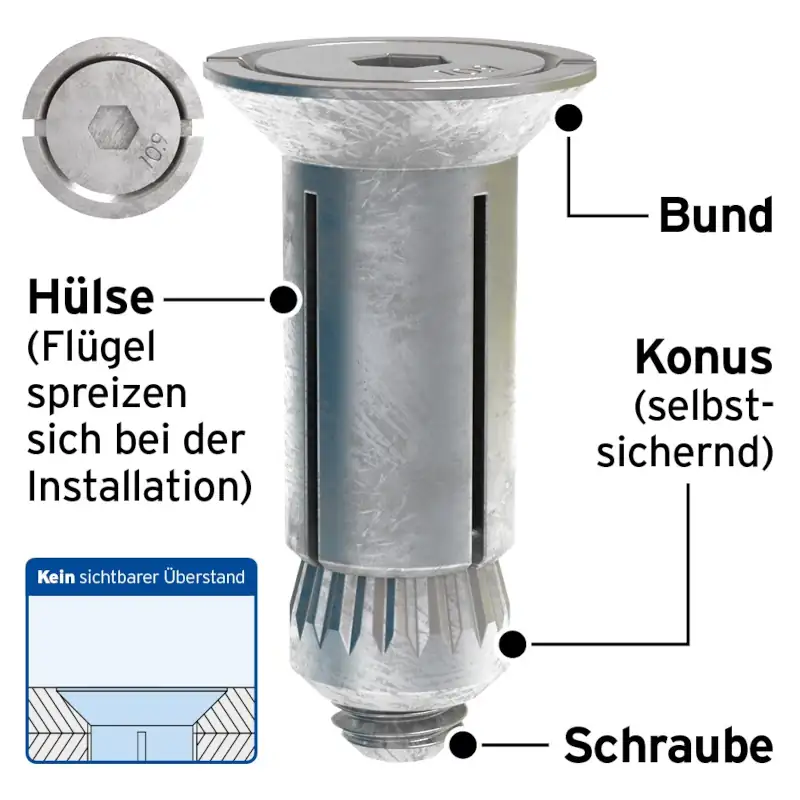

Abbildungen Lindpater Hollo-Bolt Flush Fit
|
|
Abmessungen
| Bund | Zulässige Belastung (5:1 Sicherheitsfaktor) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer | Senkschraube Ø | Länge | Klemmbereich | Bauteil mit Senkung | Hülse Außen -Ø | Ø | Montagemutter | Anziehmoment | Zug | Abscheren je Scherfuge |
| Z | B | W | min t | S | D | SW | ||||
| mm | mm | mm | mm | mm | mm | Nm | kN | kN | ||
| HBFF08-1 | M8 | 50 | 10 - 27 | 8 | 13,75 | 24 | 19 | 23 | 4,0 | 5,0 |
| HBFF08-2 | M8 | 70 | 27 - 45 | 8 | 13,75 | 24 | 19 | 23 | 4,0 | 5,0 |
| HBFF08-3 | M8 | 90 | 45 - 64 | 8 | 13,75 | 24 | 19 | 23 | 4,0 | 5,0 |
| HBFF10-1 | M10 | 50 | 12 - 27 | 10 | 17,75 | 30 | 24 | 45 | 8,5 | 10,0 |
| HBFF10-2 | M10 | 70 | 27 - 45 | 10 | 17,75 | 30 | 24 | 45 | 8,5 | 10,0 |
| HBFF10-3 | M10 | 90 | 45 - 64 | 10 | 17,75 | 30 | 24 | 45 | 8,5 | 10,0 |
| HBFF12-1 | M12 | 55 | 12 - 30 | 10 | 19,75 | 33 | 30 | 80 | 10,5 | 15,0 |
| HBFF12-2 | M12 | 80 | 30 - 52 | 10 | 19,75 | 33 | 30 | 80 | 10,5 | 15,0 |
| HBFF12-3 | M12 | 100 | 52 - 74 | 10 | 19,75 | 33 | 30 | 80 | 10,5 | 15,0 |
• Der Hollo-Bolt kann mit einer Vielzahl verschiedener Hohlprofile aus Stahl verwendet werden. Die zulässigen Belastungen beruhen auf dem Einsatz in S275-Hohlprofilen. Die zulässigen Belastungen, sowohl für Zug als auch für Abscheren, gelten nur für den Hollo-Bolt. Das Versagen des Profils, insbesondere bei solchen mit dünnen Wänden und großer Gurtbreite könnte bei einem geringeren Wert eintreten, und die Festigkeit sollte nachgewiesen werden.
Zur Bemessung nach Eurocode 3 (ETA 20/0917, DoP 001) gelten die charakteristischen Tragfähigkeiten.
Abmessungen Hollo-Bolt HB:
| Hollo-Bolt HB | Schraube | () | () | () | () | () | () | () | () |
|---|---|---|---|---|---|---|---|---|---|
| 08-1 Sechskantschraube | M8 x 50 | ||||||||
| 08-2 Sechskantschraube | M8 x 70 | ||||||||
| 08-3 Sechskantschraube | M8 x 90 | ||||||||
| 10-1 Sechskantschraube | M10 x 55 | ||||||||
| 10-2 Sechskantschraube | M10 x 70 | ||||||||
| 10-3 Sechskantschraube | M10 x 90 | ||||||||
| 12-1 Sechskantschraube | M12 x 60 | ||||||||
| 12-2 Sechskantschraube | M12 x 80 | ||||||||
| 12-3 Sechskantschraube | M12 x 100 | ||||||||
| 16-1 Sechskantschraube | M16 x 75 | ||||||||
| 16-2 Sechskantschraube | M16 x 100 | ||||||||
| 16-3 Sechskantschraube | M16 x 120 | ||||||||
| 20-1 Sechskantschraube | M20 x 90 | ||||||||
| 20-2 Sechskantschraube | M20 x 120 | ||||||||
| 20-3 Sechskantschraube | M20 x 150 | ||||||||
| 08-1 HDG Sechskantschraube | M8 x 50 | ||||||||
| 08-2 HDG Sechskantschraube | M8 x 70 | ||||||||
| 08-3 HDG Sechskantschraube | M8 x 90 | ||||||||
| 10-1 HDG Sechskantschraube | M10 x 55 | ||||||||
| 10-2 HDG Sechskantschraube | M10 x 70 | ||||||||
| 10-3 HDG Sechskantschraube | M10 x 90 | ||||||||
| 12-1 HDG Sechskantschraube | M12 x 60 | ||||||||
| 12-2 HDG Sechskantschraube | M12 x 80 | ||||||||
| 12-3 HDG Sechskantschraube | M12 x 100 | ||||||||
| 16-1 HDG Sechskantschraube | M16 x 75 | ||||||||
| 16-2 HDG Sechskantschraube | M16 x 100 | ||||||||
| 16-3 HDG Sechskantschraube | M16 x 120 | ||||||||
| 20-1 HDG Sechskantschraube | M20 x 90 | ||||||||
| 20-2 HDG Sechskantschraube | M20 x 120 | ||||||||
| 20-3 HDG Sechskantschraube | M20 x 150 | ||||||||
| ST 08-1 Sechskantschraube | M8 x 50 | ||||||||
| ST 08-2 Sechskantschraube | M8 x 70 | ||||||||
| ST 08-3 Sechskantschraube | M8 x 90 | ||||||||
| ST 10-1 Sechskantschraube | M10 x 55 | ||||||||
| ST 10-2 Sechskantschraube | M10 x 70 | ||||||||
| ST 10-3 Sechskantschraube | M10 x 90 | ||||||||
| ST 12-1 Sechskantschraube | M12 x 60 | ||||||||
| ST 12-2 Sechskantschraube | M12 x 80 | ||||||||
| ST 12-3 Sechskantschraube | M12 x 100 | ||||||||
| ST 16-1 Sechskantschraube | M16 x 75 | ||||||||
| ST 16-2 Sechskantschraube | M16 x 100 | ||||||||
| ST 16-3 Sechskantschraube | M16 x 120 | ||||||||
| ST 20-1 Sechskantschraube | M20 x 90 | ||||||||
| ST 20-2 Sechskantschraube | M20 x 120 | ||||||||
| ST 20-3 Sechskantschraube | M20 x 150 | ||||||||
| FF 08-1 Flush Fit (10.9) | M8 x 50 | ||||||||
| FF 08-2 Flush Fit (10.9) | M8 x 70 | ||||||||
| FF 08-3 Flush Fit (10.9) | M8 x 90 | ||||||||
| FF 10-1 Flush Fit (10.9) | M10 x 50 | ||||||||
| FF 10-2 Flush Fit (10.9) | M10 x 70 | ||||||||
| FF 10-3 Flush Fit (10.9) | M10 x 90 | ||||||||
| FF 12-1 Flush Fit (10.9) | M12 x 55 | ||||||||
| FF 12-2 Flush Fit (10.9) | M12 x 80 | ||||||||
| FF 12-3 Flush Fit (10.9) | M12 x 100 | ||||||||
| STFF 08-1 Flush Fit | M8 x 50 | ||||||||
| STFF 08-2 Flush Fit | M8 x 70 | ||||||||
| STFF 08-3 Flush Fit | M8 x 90 | ||||||||
| STFF 10-1 Flush Fit | M10 x 50 | ||||||||
| STFF 10-2 Flush Fit | M10 x 70 | ||||||||
| STFF 10-3 Flush Fit | M10 x 90 | ||||||||
| STFF 12-1 Flush Fit | M12 x 55 | ||||||||
| STFF 12-2 Flush Fit | M12 x 80 | ||||||||
| STFF 12-3 Flush Fit | M12 x 100 | ||||||||
| CSK 08-1 Senkschraube (10.9) | M8 x 50 | ||||||||
| CSK 10-1 Senkschraube (10.9) | M10 x 50 | ||||||||
| CSK 12-1 Senkschraube (10.9) | M12 x 55 | ||||||||
| CSK 16-1 Senkschraube (10.9) | M16 x 70 | ||||||||
| STCSK 08-1 Senkschraube | M8 x 50 | ||||||||
| STCSK 10-1 Senkschraube | M10 x 50 | ||||||||
| STCSK 12-1 Senkschraube | M12 x 55 | ||||||||
| STCSK 16-1 Senkschraube | M16 x 70 |
