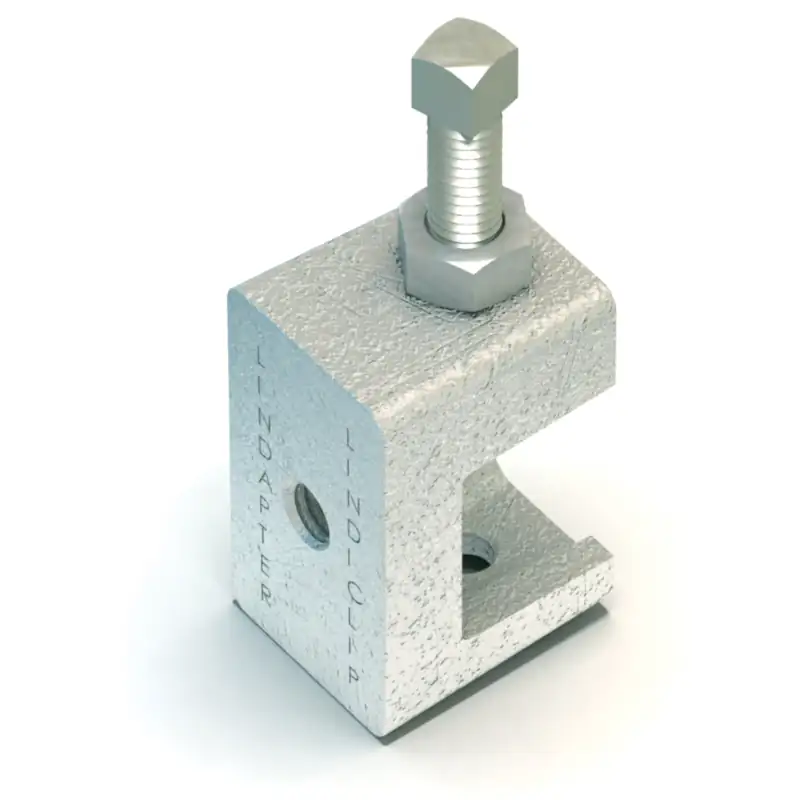

Lindapter Trägerklammer LC

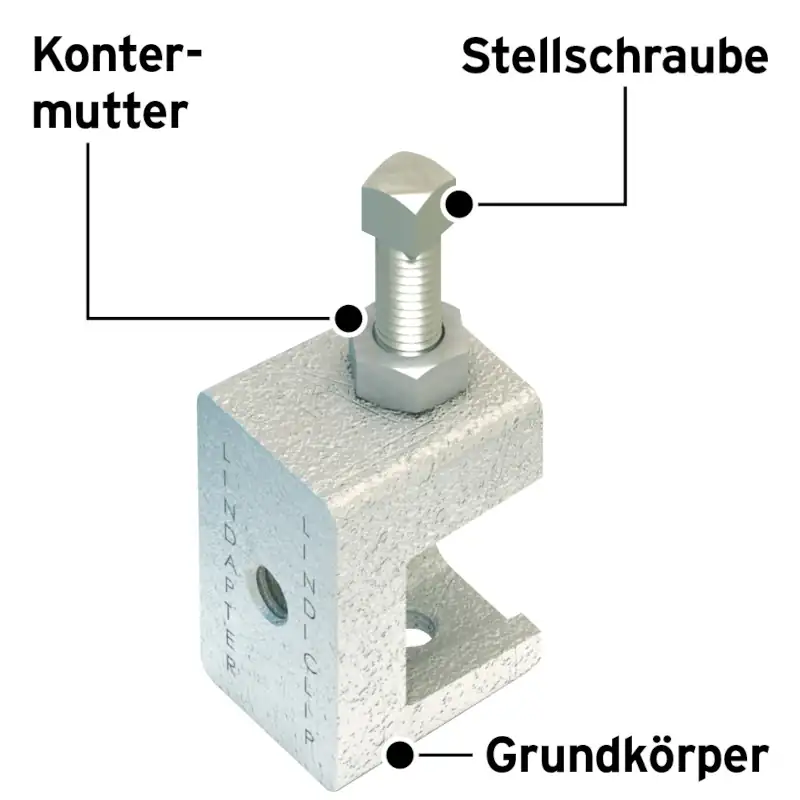

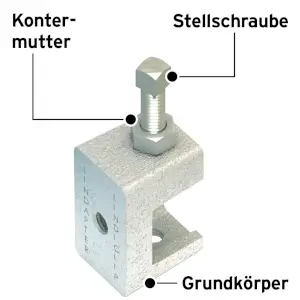

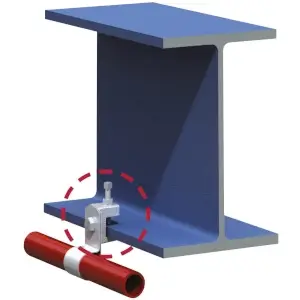

Die Trägerklammer LC LindiClip eignet sich dazu, gering belastete Gewindestangen oder Kabelschellen an Trägern abzuhängen. Hierbei sind sowohl parallele als auch geneigte Flansche erlaubt. Die Trägerklemmen sind mit einer hochfesten Stellschraube ausgestattet die mit ihre Ringschneide für einen festen Sitz sorgt. Die Klemme selbst ist aus Temperguss gefertigt und für hohe Leistung und Korrosionschutz galvanisch verzinkt.
Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.
- Material: Temperguss
- Oberflächen: Galv. verzinkt
Werkstoff
Artikel-Nr.:
Die Trägerklammer LC LindiClip eignet sich dazu, gering belastete Gewindestangen oder Kabelschellen an Trägern abzuhängen. Hierbei sind sowohl parallele als auch geneigte Flansche erlaubt. Die Trägerklemmen sind mit einer hochfesten Stellschraube ausgestattet die mit ihre Ringschneide für einen festen Sitz sorgt. Die Klemme selbst ist aus Temperguss gefertigt und für hohe Leistung und Korrosionschutz galvanisch verzinkt.
Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.
- Material: Temperguss
- Oberflächen: Galv. verzinkt
Informationen: Trägerklammer LC
Technische Daten - Lindpater Trägerklammer LC
|
|

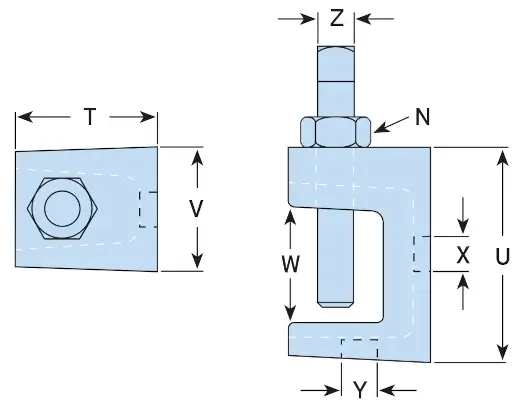

Abmessungen
| Gewinde | Zulässige Belastung (4:1 Sicherheitsfaktor) | Anziehmoment | Abmessungen | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer | X | Y | Zug / in Pos. | Zug / in Pos. | Klemmbereich | Stellschraube | Stellschraube | Kontermutter | T | U | Breite |
| X | Y | W | Z | Z | N | V | |||||
| kN | kN | mm | Nm | Nm | mm | mm | mm | ||||
| LC06 | M6 | M6 | 0,18 | 0,59 | 3 - 20 | M6 | 4 | 4 | 25 | 36 | 21 |
| LC08 | M8 | M8 | 0,18 | 0,59 | 3 - 20 | M6 | 4 | 4 | 25 | 36 | 21 |

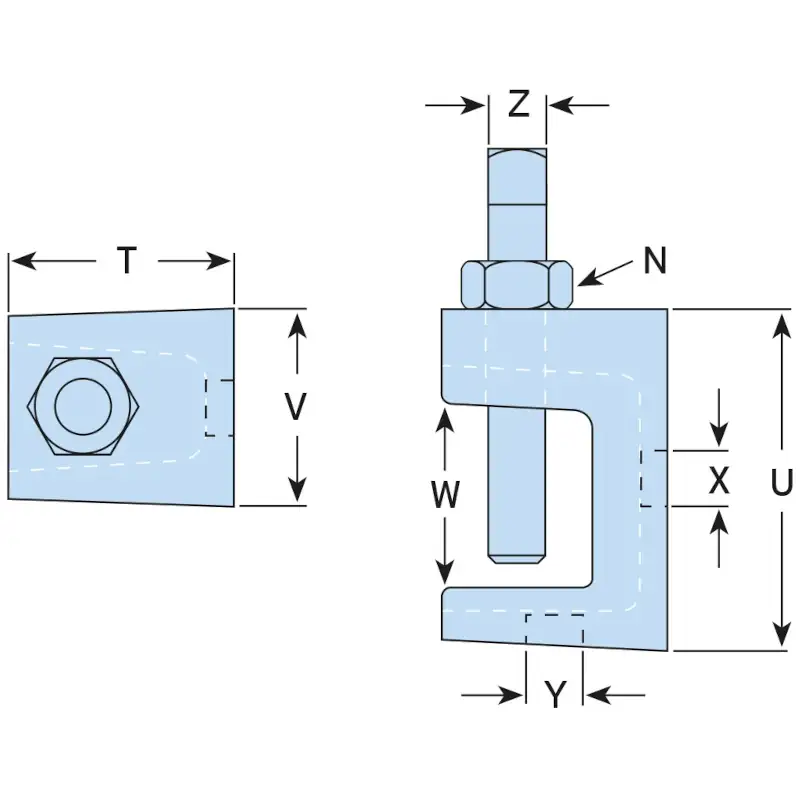

Abmessungen Trägerklammer LC:
| Trägerklammer LC | Schraube | () | () | () | () | () | () | () | () |
|---|---|---|---|---|---|---|---|---|---|
| 06 | M 6 | ||||||||
| 08 | M 8 |
