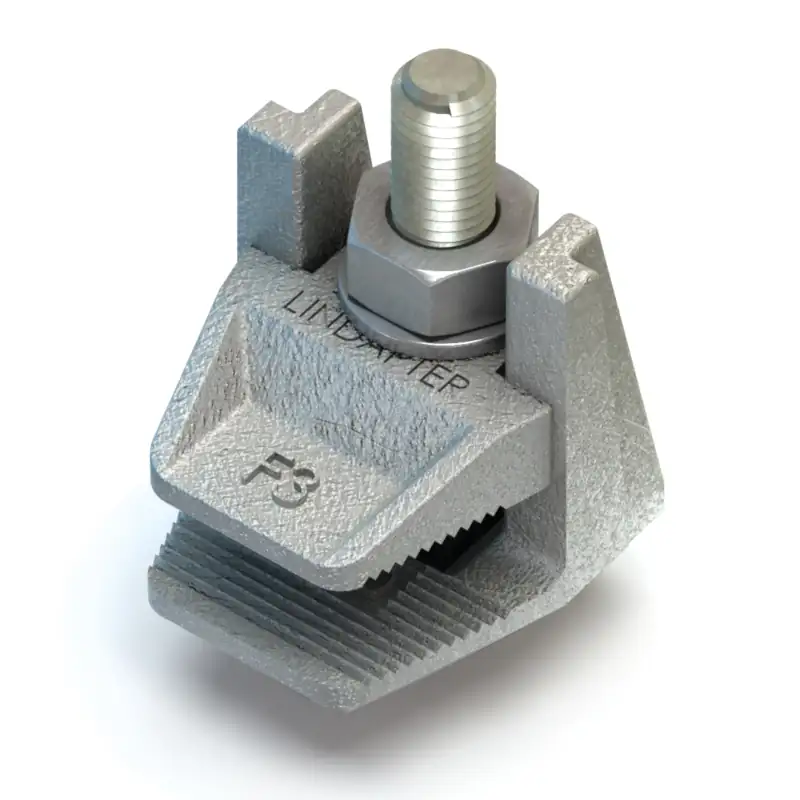

Lindapter Flanschklemme Typ F3

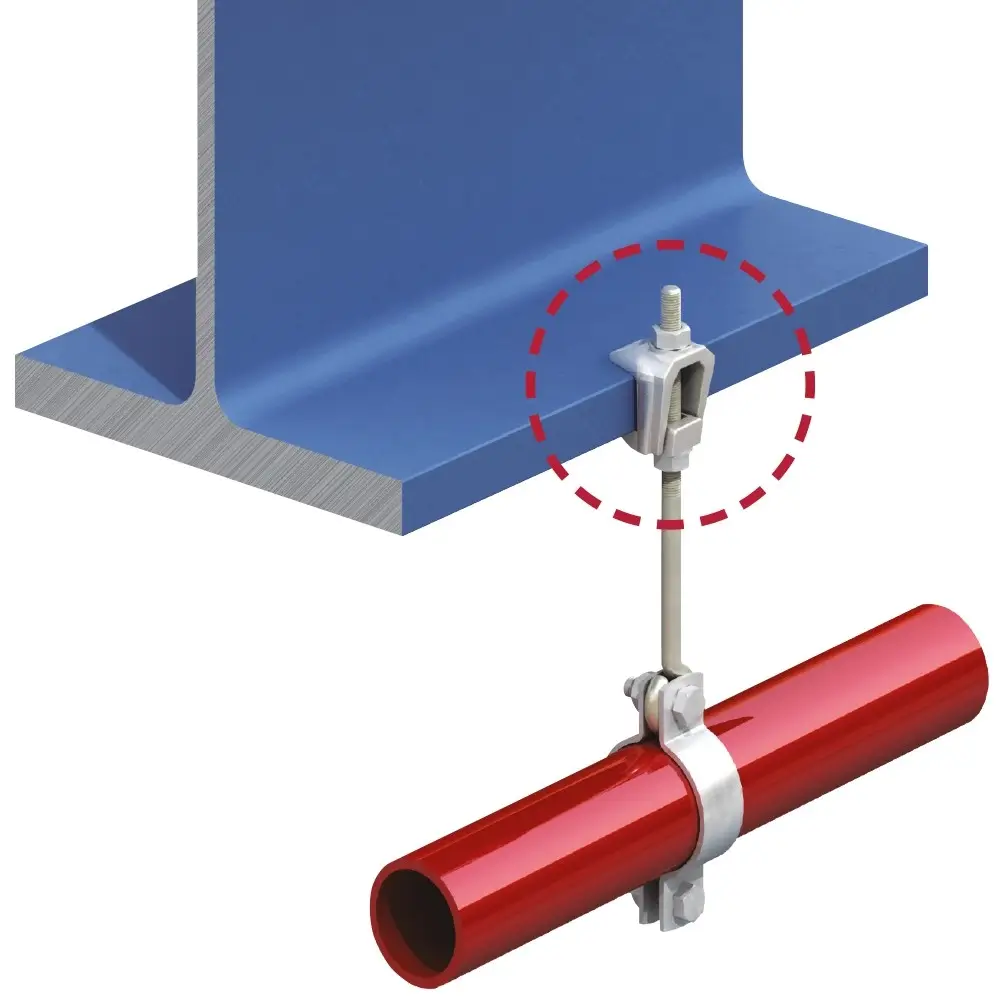

Zweiteilige Flanschklemme mit großem Klemmbereich. Einsatz nur an parallelen Flanschen. Die Schraube kann z. B. auch durch eine Gewindestange ersetzt werden.
Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.
Material: Temperguss
Oberflächen: Feuerverzinkt
Lieferung ohne Schraube, Scheibe und Mutter !

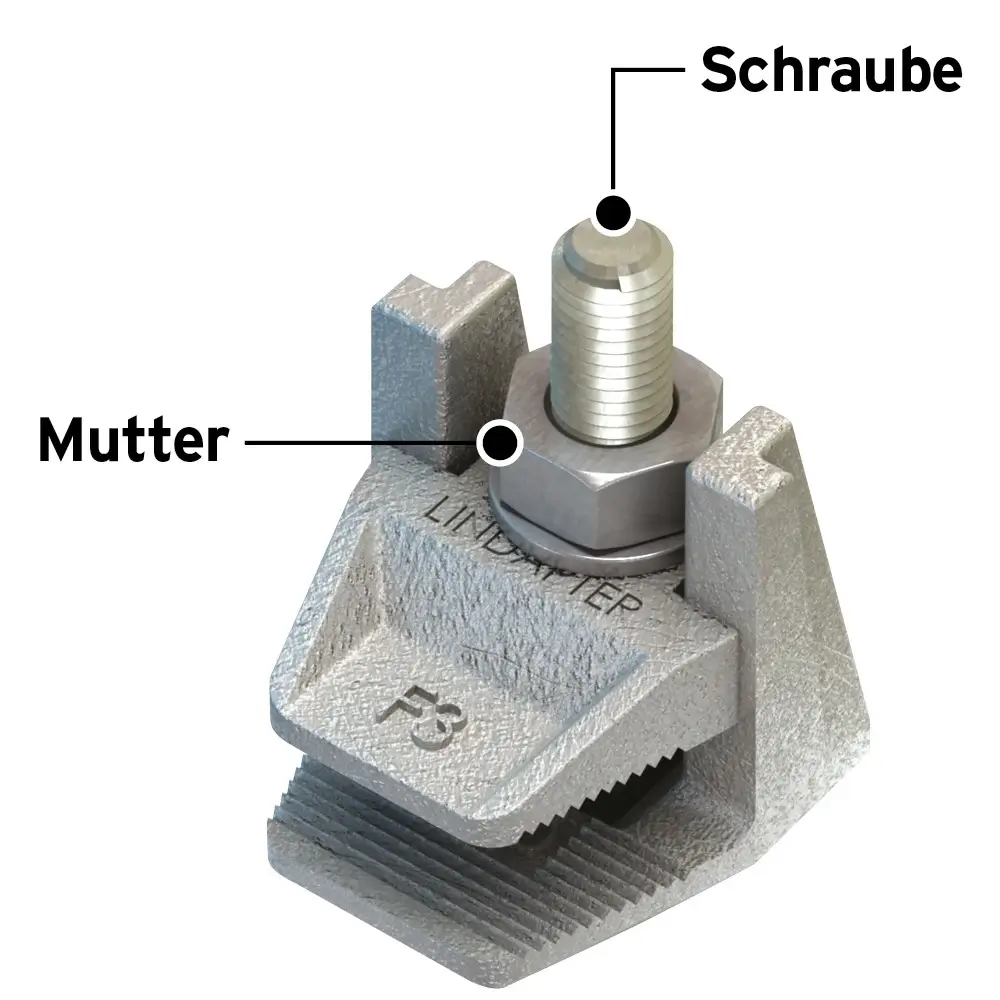

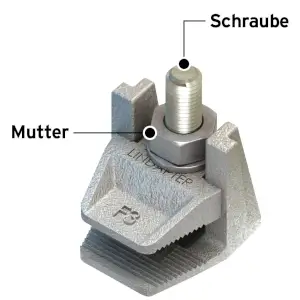

Da die benötigte Schraubenlänge vom jeweils erforderlichen Klemmbereich abhängt, ist das Befestigungsmaterial bei diesem Lindapter gesondert zu bestellen. Es werden Flachrundschrauben mit Vierkantschaft nach DIN 603 oder ISO 8677 empfohlen.
Werkstoff
Artikel-Nr.:
Zweiteilige Flanschklemme mit großem Klemmbereich. Einsatz nur an parallelen Flanschen. Die Schraube kann z. B. auch durch eine Gewindestange ersetzt werden.
Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.
Material: Temperguss
Oberflächen: Feuerverzinkt
Lieferung ohne Schraube, Scheibe und Mutter !
Da die benötigte Schraubenlänge vom jeweils erforderlichen Klemmbereich abhängt, ist das Befestigungsmaterial bei diesem Lindapter gesondert zu bestellen. Es werden Flachrundschrauben mit Vierkantschaft nach DIN 603 oder ISO 8677 empfohlen.
Informationen: Flanschklemme Typ F3
Technische Daten - Lindpater Flanschklemme Typ F3
|
|
Abmessungen
| Artikelnummer | Zulässige Belastung (4:1 Sicherheitsfaktor) | Abmessungen | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| mit Schraube | ohne Schraube | Schraube 4.6 | Zug | Klemmbereich | Anziehmoment* | S | T | V | X | Breite R |
| Z | W | |||||||||
| kN | mm | Nm | mm | mm | mm | mm | mm | |||
| F308NC | F308NB | M8 | 0,9 | 2 - 25 | 6 | 19 | 6 | 8 | 20 | 33 |
| F310NC | F310NB | M10 | 1,2 | 2 - 30 | 20 | 22 | 7 | 10 | 25 | 38 |
| F312NC | F312NB | M12 | 2,0 | 2 - 40 | 39 | 29 | 9 | 12 | 35 | 49 |
| F316NC | F316NB | M16 | 4,0 | 3 - 55 | 93 | 36 | 12 | 16 | 46 | 60 |
| F320NC | F320NB | M20 | 6,0 | 5 - 70 | 177 | 44 | 15 | 19 | 55 | 76 |
* Alle angegebenen Anziehmomente basieren auf Befestigungselemente im ungeschmierten Zustand.

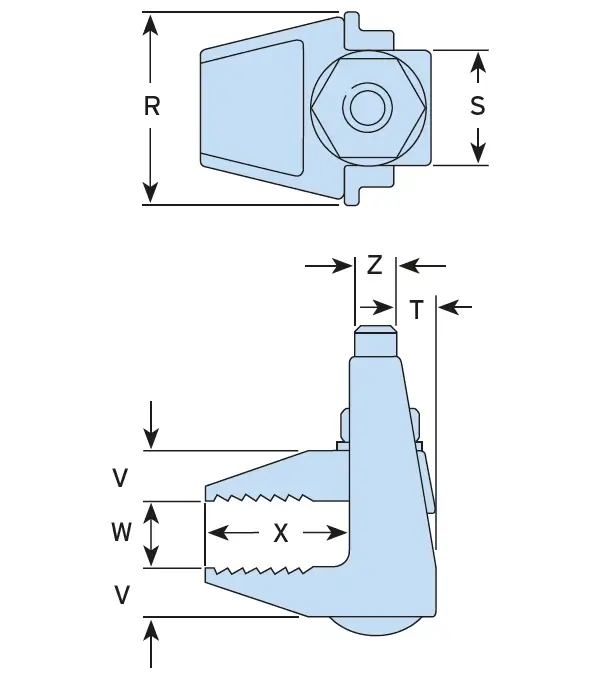

Abmessungen Flanschklemme Typ F3:
| Flanschklemme Typ F3 | Schraube | () | () | () | () | () | () | () |
|---|---|---|---|---|---|---|---|---|
| 08 NB | M 8 | |||||||
| 10 NB | M10 | |||||||
| 12 NB | M12 | |||||||
| 16 NB | M16 | |||||||
| 20 NB | M20 |
