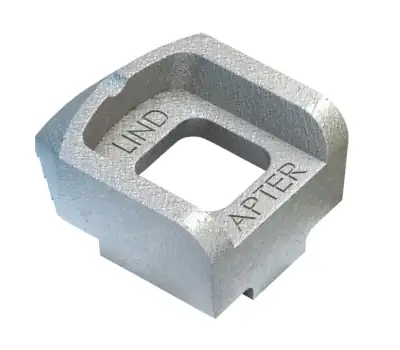

Lindapter Trägerklemme Typ A
Die Lindapter Klemme Typ A eignet sich für mäßige Zugbelastung. Sie wird meist in einer Kreuzverbindung mit dem Lindapter Typ B als Gegenstück eingesetzt.
Der Lindapter Typ A ist mit 3 unterschiedlich langen Nocken erhältlich, um den Trägerflansch optimal greifen zu können. Die Nockenhöhe ist korrekt ausgewählt, wenn der Flansch allein mit der Klemmfläche geklemmt wird und die Klemmennase frei steht. Für größere Klemmdicken werden spezielle Unterlegteile eingesetzt.
- Zulassungen: CE-Kennzeichnung, DIBt, Lloyd’s Register und TÜV
- Vertiefung zur Aufnahme des Schraubenkopfes beim Festziehen
- Ideal für parallele Flansche
- Mit vier Schrauben ausgelegt für Zugbelastungen bis 76.2 kN
- Für dynamische Belastungen zugelassen z.B. Krane
- Aus Temperguss galv. verzinkt. Alternativ auch feuerverzinkt erhältlich
- Für höhere Belastungen eignet sich Typ AF
Nockenhöhe
Werkstoff
Artikel-Nr.:
Die Lindapter Klemme Typ A eignet sich für mäßige Zugbelastung. Sie wird meist in einer Kreuzverbindung mit dem Lindapter Typ B als Gegenstück eingesetzt.
Der Lindapter Typ A ist mit 3 unterschiedlich langen Nocken erhältlich, um den Trägerflansch optimal greifen zu können. Die Nockenhöhe ist korrekt ausgewählt, wenn der Flansch allein mit der Klemmfläche geklemmt wird und die Klemmennase frei steht. Für größere Klemmdicken werden spezielle Unterlegteile eingesetzt.
- Zulassungen: CE-Kennzeichnung, DIBt, Lloyd’s Register und TÜV
- Vertiefung zur Aufnahme des Schraubenkopfes beim Festziehen
- Ideal für parallele Flansche
- Mit vier Schrauben ausgelegt für Zugbelastungen bis 76.2 kN
- Für dynamische Belastungen zugelassen z.B. Krane
- Aus Temperguss galv. verzinkt. Alternativ auch feuerverzinkt erhältlich
- Für höhere Belastungen eignet sich Typ AF
Informationen: Trägerklemme Typ A
Der Lindapter Typ A entspricht äußerlich dem Typ B, verfügt aber über eine Senkung für den Schraubenkopf. Die Senkung umschließt den Schraubenkopf verdrehsicher und kontert ihn während der Montage. Ist dies nicht erwünscht, lässt sich das Einlegeteil Typ W unter den Schraubenkopf legen.
Der Lindapter Typ A wird nach der erforderlichen Schraubengröße ausgewählt. Wird der Lindapter Typ A in einer Kreuzverbindung eingesetzt bietet sich als Gegenstück der Lindapter Typ B an. Der Typ B hat eine glatte Oberfläche ohne Senkung. Bei ihm liegt der Schraubenkopf oder die Mutter auf dem Lindapter auf und kann zum Festziehen gedreht werden. Während der Typ A die Schraube kontert, lässt sich die Mutter von der anderen Seite aufschrauben und festziehen.
Die Kreuzverbindung
Für eine übliche Kreuzverbindung von Trägern ist eine Zwischenplatte erforderlich. Diese kann beispielsweise von einem Schlosser angefertigt werden. Die Konstruktion hierzu stellt Lindapter kostenlos zur Verfügung. Die Zwischenplatte ist ein einfaches Bauteil mit vier Bohrlöchern. Sie wird zwischen die zu montierenden Profile gelegt und sorgt für korrekte Lochabstände. Ebenfalls dient die Platte der Aufnahme der Klemmnocken.
Die Zwischenplatte wird an jeweils vier Punkten mit Lindapter-Trägerklemmen Typ A und auf der Gegenseite mit den Lindapter-Trägerklemmen Typ B an den Stahlprofilen befestigt. Die Montage geht in der Regel schnell und einfach von der Hand, weil lediglich die Schraube mit Typ A in das vorgebohrte Loch eingesetzt und mit der Mutter von der anderen Seite verbunden werden muss. Die Vertiefung zur Aufnahme des Schraubenkopfes verhinderte ein Mitdrehen, während die Mutter mit dem vorgegebenen Drehmoment angezogen wird. Durch Verwendung der Trägerklemme Typ A von Lindapter ist die Verbindung bohr- und schweißfrei und deshalb schnell und einfach zu montieren.
Die Klemmen sind stufenlos justierbar, wodurch der zu montierende Träger vor der endgültigen Montage präzise ausgerichtet werden kann.
Für die Trägerklemme Typ A von Lindapter sprechen auch die zahlreichen unabhängigen technischen Zulassungen wie die CE-Kennzeichnung (ETA-13/0300), TÜV- und Lloyds Register.
Die Trägerklemme ist sowohl in galvanisch verzinkter Ausführung als auch mit feuerverzinkter Beschichtung erhältlich. Aus Korrosionsschutzgründen ist die feuerverzinkte der galvanischen Ausführung vorzuziehen.
Lindpater-Produktvideo
Veranschaulicht wird die Kombination zwischen der Trägerklemme A und B anhand der Montage einer Kreuzverbindung
Montage Beispiele
|
|
|
|
|
|
Abmessungen
| Zulässige Belastung (5:1 Sicherheitsfaktor) | Abmessungen | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer | Schraube Z (Festigkeitsklasse 8.8) | Zug / 1 Schraube | Schub / 2 Schrauben | Anziehmoment* | Y | X | Nockenhöhe V | T | Breite | ||
| kurz | mittel | lang | |||||||||
| kN | kN | Nm | mm | mm | mm | mm | mm | mm | mm | ||
| A08 | M8 | 1,0 | - | 6 | 16 | 8 | - | 4 | - | 4 | 20 |
| A10 | M10 | 1,5 | - | 20 | 20 | 11 | 4 | 5 | 7 | 5 | 26 |
| A12 | M12 | 5,8 | 0,9 | 69 | 26 | 13 | 4,5 | 6 | 9,5 | 6 | 29 |
| A16 | M16 | 8,5 | 1,7 | 147 | 30 | 16 | 5,5 | 8 | 11 | 8 | 36 |
| A20 | M20 | 14,7 | 3,0 | 285 | 36 | 19 | 7 | 10 | 12,5 | 10 | 46 |
| A24 | M24 | 19,7 | 4,5 | 491 | 48 | 29 | 9 | 12 | 16 | 13 | 55 |
* Alle angegebenen Anziehmomente basieren auf Befestigungselemente im ungeschmierten Zustand.
Abmessungen Trägerklemme Typ A:
| Trägerklemme Typ A | Schraube | () | () | () | () | () | () |
|---|---|---|---|---|---|---|---|
| 10 kurz | M10 | ||||||
| 12 kurz | M12 | ||||||
| 16 kurz | M16 | ||||||
| 20 kurz | M20 | ||||||
| 24 kurz | M24 | ||||||
| 08 mittel | M 8 | ||||||
| 10 mittel | M10 | ||||||
| 12 mittel | M12 | ||||||
| 16 mittel | M16 | ||||||
| 20 mittel | M20 | ||||||
| 24 mittel | M24 | ||||||
| 10 lang | M10 | ||||||
| 12 lang | M12 | ||||||
| 16 lang | M16 | ||||||
| 20 lang | M20 | ||||||
| 24 lang | M24 | ||||||
| 10 SHDG kurz | M10 | ||||||
| 12 SWHDG kurz | M12 | ||||||
| 16 SWHDG kurz | M16 | ||||||
| 20 SWHDG kurz | M20 | ||||||
| 24 SWHDG kurz | M24 | ||||||
| 10 MHDG mittel | M10 | ||||||
| 12 MWHDG mittel | M12 | ||||||
| 16 MWHDG mittel | M16 | ||||||
| 20 MWHDG mittel | M20 | ||||||
| 24 MWHDG mittel | M24 | ||||||
| 10 LHDG lang | M10 | ||||||
| 12 LWHDG lang | M12 | ||||||
| 16 LWHDG lang | M16 | ||||||
| 20 LWHDG lang | M20 | ||||||
| 24 LWHDG lang | M24 |
