Universal-Zylinder YH 10 / 30 Ansicht 2
Abbildung kann abweichen vom Original

Yale
Universal-Zylinder YH 10 / 30

Druckkraft10 t
Zugkraft4.5 t
Hub30 mm
Bauhöhe eingefahren175 mm
Betriebsdruck700 bar
Ölvolumen max.44 cm³
Wirksame Kolbenfläche Druck14.3 cm²
Wirksame Kolbenfläche Zug6.4 cm²
Zylinderaußendurchmesser 67 mm
Gewicht ca.4.0 kg
Artikel-Nr.: YALE-N11200041


Qualitätsmerkmale

  • hydraulischer Kolbenrückzug
  • auswechselbares, gehärtetes Druckstück

675,00 €
%
UVP 750,00
( exkl. MwSt
Versandkostenfrei (innerhalb Deutschlands)
Lieferzeit: ca. 1 Woche
Zwischenverkauf vorbehalten!
Anzahl

Einschraub-Gewindeflansch
Einschraub-Gewindeflansch
AYP-1510, Passend für Zylinder YH-10/..., Gewicht 12.6 kg
349,20 €

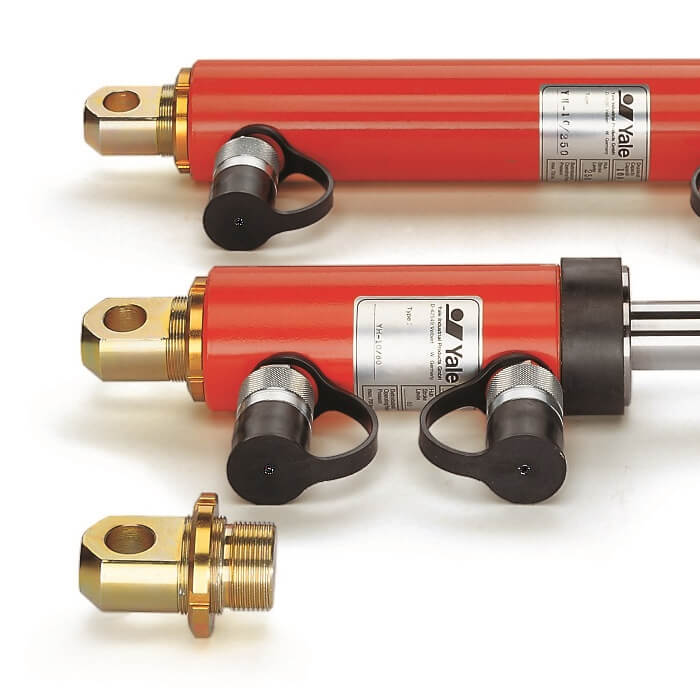

Schwenklager Zylinderboden
Schwenklager Zylinderboden
AYH-10-1, Gewicht 0.6 kg
133,20 €

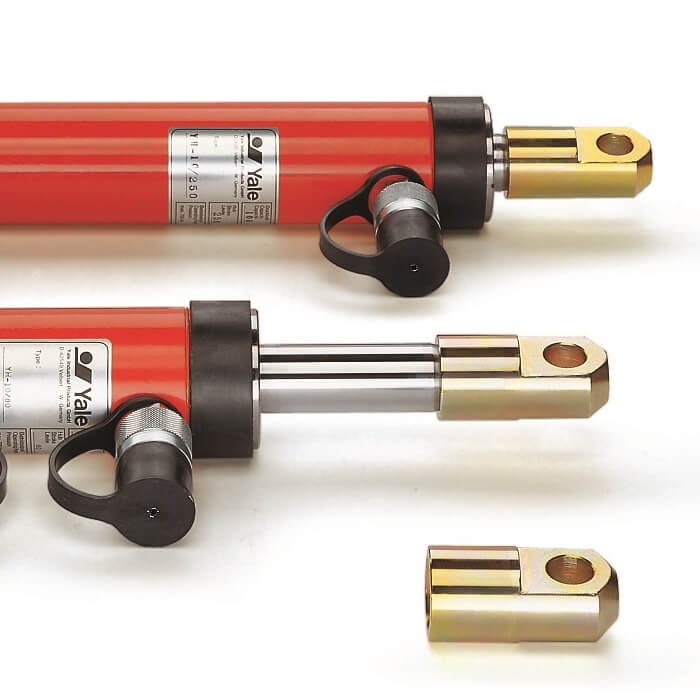

Schwenklager Kolbenstange
Schwenklager Kolbenstange
AYH-10-2, Gewicht 0.6 kg
140,40 €
Bild Typ DruckkraftZugkraftHubBauhöhe eingefahrenArtikel-Nr. Preis (zzgl. ges. MwSt.)
Yale Universal-Zylinder YH 5 / 30Universal-Zylinder YH 5 / 305 t2.2 t30 mm160 mmYALE-N11200038535,50 €
UVP 595,00
Yale Universal-Zylinder YH 5 / 80Universal-Zylinder YH 5 / 805 t2.2 t80 mm210 mmYALE-N11200039569,70 €
UVP 633,00
Yale Universal-Zylinder YH 5 / 150Universal-Zylinder YH 5 / 1505 t2.2 t150 mm280 mmYALE-N11200040641,70 €
UVP 713,00
Yale Universal-Zylinder YH 10 / 30Universal-Zylinder YH 10 / 3010 t4.5 t30 mm175 mmYALE-N11200041675,00 €
UVP 750,00
Yale Universal-Zylinder YH 10 / 80Universal-Zylinder YH 10 / 8010 t4.5 t80 mm225 mmYALE-N11200042748,80 €
UVP 832,00
Yale Universal-Zylinder YH 10 / 150Universal-Zylinder YH 10 / 15010 t4.5 t150 mm295 mmYALE-N11200043894,60 €
UVP 994,00
Yale Universal-Zylinder YH 10 / 250Universal-Zylinder YH 10 / 25010 t4.5 t250 mm395 mmYALE-N112000441.003,50 €
UVP 1.115,00
Yale Universal-Zylinder YH 20 / 50Universal-Zylinder YH 20 / 5020 t10 t50 mm195 mmYALE-N112000451.121,40 €
UVP 1.246,00
Yale Universal-Zylinder YH 20 / 150Universal-Zylinder YH 20 / 15020 t10 t150 mm310 mmYALE-N112000461.516,50 €
UVP 1.685,00
Yale Universal-Zylinder YH 20 / 250Universal-Zylinder YH 20 / 25020 t10 t250 mm410 mmYALE-N112000471.862,10 €
UVP 2.069,00
Yale Universal-Zylinder YH 30 / 200Universal-Zylinder YH 30 / 20030 t14 t200 mm355 mmYALE-N112000481.849,50 €
UVP 2.055,00
Yale Universal-Zylinder YH 30 / 350Universal-Zylinder YH 30 / 35030 t14 t350 mm510 mmYALE-N112000492.096,10 €
UVP 2.329,00
Yale Universal-Zylinder YH 50 / 150Universal-Zylinder YH 50 / 15050 t22 t150 mm325 mmYALE-N112000502.034,00 €
UVP 2.260,00
Yale Universal-Zylinder YH 50 / 350Universal-Zylinder YH 50 / 35050 t22 t350 mm525 mmYALE-N112000512.787,30 €
UVP 3.097,00
Yale Universal-Zylinder YH 50 / 500Universal-Zylinder YH 50 / 50050 t22 t500 mm685 mmYALE-N112000523.240,90 €
UVP 3.601,00
Yale Universal-Zylinder YH 70 / 350Universal-Zylinder YH 70 / 35070 t33 t350 mm540 mmYALE-N112000543.612,60 €
UVP 4.014,00
Yale Universal-Zylinder YH 70 / 150Universal-Zylinder YH 70 / 15070 t33 t150 mm335 mmYALE-N112000532.691,90 €
UVP 2.991,00
Yale Universal-Zylinder YH 100 / 50Universal-Zylinder YH 100 / 50100 t45 t50 mm265 mmYALE-N112000553.068,10 €
UVP 3.409,00
Yale Universal-Zylinder YH 100 / 150Universal-Zylinder YH 100 / 150100 t45 t150 mm365 mmYALE-N112000564.014,90 €
UVP 4.461,00
Yale Universal-Zylinder YH 100 / 350Universal-Zylinder YH 100 / 350100 t45 t350 mm565 mmYALE-N112000575.106,60 €
UVP 5.674,00
Yale Universal-Zylinder YH 100 / 500Universal-Zylinder YH 100 / 500100 t45 t500 mm725 mmYALE-N112000586.326,10 €
UVP 7.029,00
Yale Universal-Zylinder YH 200 / 150Universal-Zylinder YH 200 / 150200 t90 t150 mm410 mmYALE-N112000596.314,40 €
UVP 7.016,00
Yale Universal-Zylinder YH 200 / 350Universal-Zylinder YH 200 / 350200 t90 t350 mm620 mmYALE-N112000608.226,00 €
UVP 9.140,00
Yale Universal-Zylinder YH 200 / 500Universal-Zylinder YH 200 / 500200 t90 t500 mm620 mmYALE-N112000619.833,40 €
UVP 10.926,00
Weitere Modelle mit: Druckkraft 10 t
Weitere Modelle mit:Druckkraft 10 t
Dazu passende Produkte
Dazu passende Produkte:
EAN/GTIN: 4025092150439

Beschreibung: Yale Universal-Zylinder YH 10 / 30

Mögliches Zubehör für diesen Zylinder

Schwenklager AYH

Die Schwenklager werden kolbenstangenseitig und bodenseitig an die Hydraulikzylinder geschraubt, wenn die Zylinder aufgrund ihrer Einbaubedingungen beim Aus- und Einfahren eine Schwenkbewegung beschreiben.

Einschraub-Gewindeflansche AYP

Zum Einschrauben von Hydraulikzylindern in Vorrichtungen, Konstruktionen, Pressenrahmen usw. bieten sich diese Gewindeflansche aus hochwertigem, schweißbarem Stahl an.

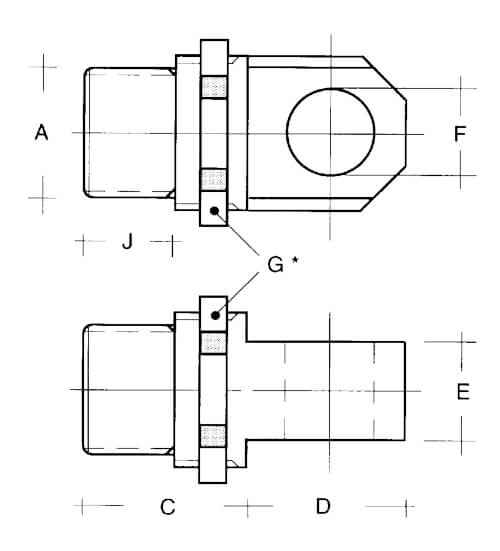

Zylinderboden Typ AYH-10-1
AYH-10-1, Zylinderboden

Schwenklager am Boden
Abmessung A = M36x2
Abmessung C = 38 mm
Abmessung D = 42 mm
Abmessung E = 25 mm
Abmessung F = 20 mm
Abmessung G = M40x1.5
Abmessung J = 21 mm

Abmessungen des Zylinderbodens AYH-10-1

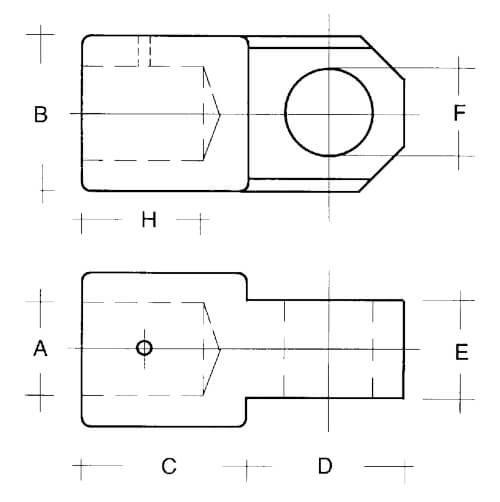

Zylinderboden Typ AYH-10-2
AYH-10-2, Kolbenstange

Schwenklager am Kopf
Abmessung A = M27x2
Abmessung B = 40 mm
Abmessung C = 38 mm
Abmessung D = 42 mm
Abmessung E = 25 mm
Abmessung F = 20 mm
Abmessung H = 21 mm

Abmessungen der Kolbenstange AYH-10-2

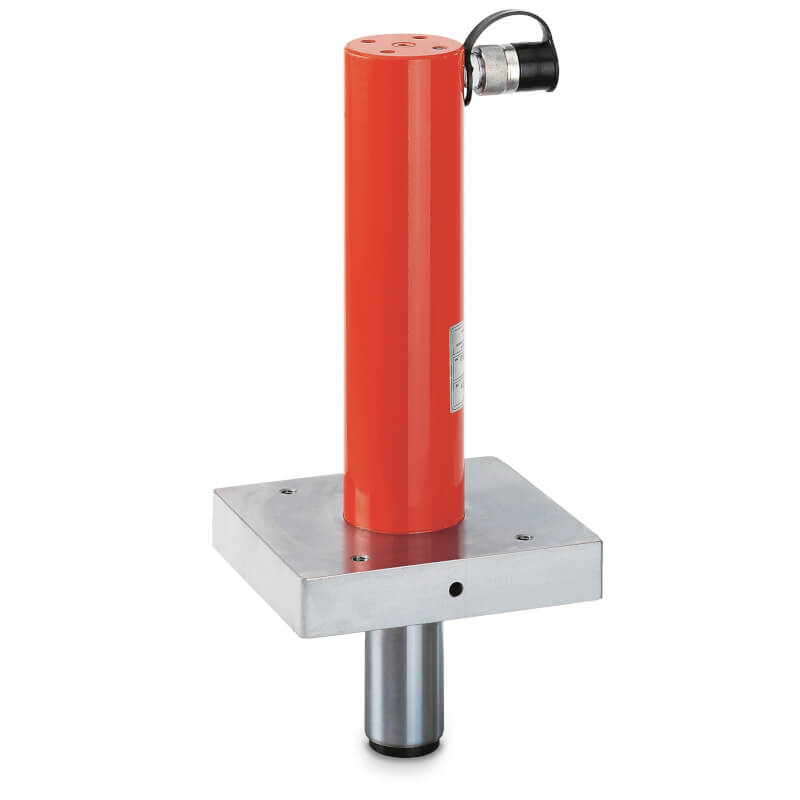

AYP-1510 Einschraub-Gewindeflansch
AYP-1510 Einschraub-Gewindeflansch

Einschraubgewinde A = M67x1.5
Länge B x Breite C = 220 x 200 mm
Dicke D = 40 mm
Montagegewinde G = 4x M12

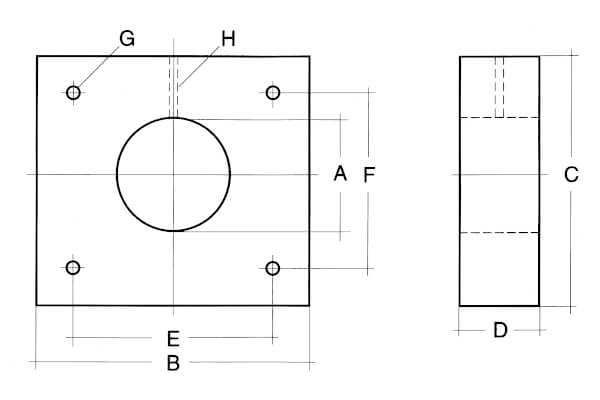

Maßskizze: Gewindeflansch AYP



Technische Daten

Artikel-Nr.N11200041
ModellYH-10/30
Bauhöhe eingefahrenA175mm
Bauhöhe ausgefahrenB205mm
Mantel HöheC150mm
Außen-ØD67mm
Mantel-Innen-ØE43mm
Kolben-ØF32mm
Höhe VentilbohrungH35mm
Höhe VentilbohrungI50mm
Überstand KolbenK5mm
Gewinde TiefeL20mm
Kolben-GewindeOM27x2mm
Druckstück ÜberstandP20mm
BefestigungsgewindeVM36x2mm
Höhe SchaftgewindeW33mm
Gewinde am SchaftXM67x1.5mm

Abmessungen

Universal-Zylinder YH 10 t
