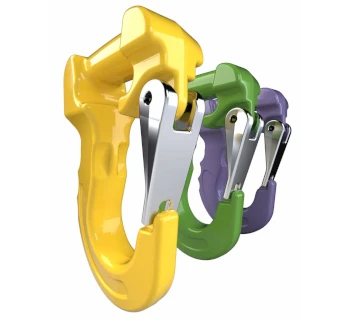

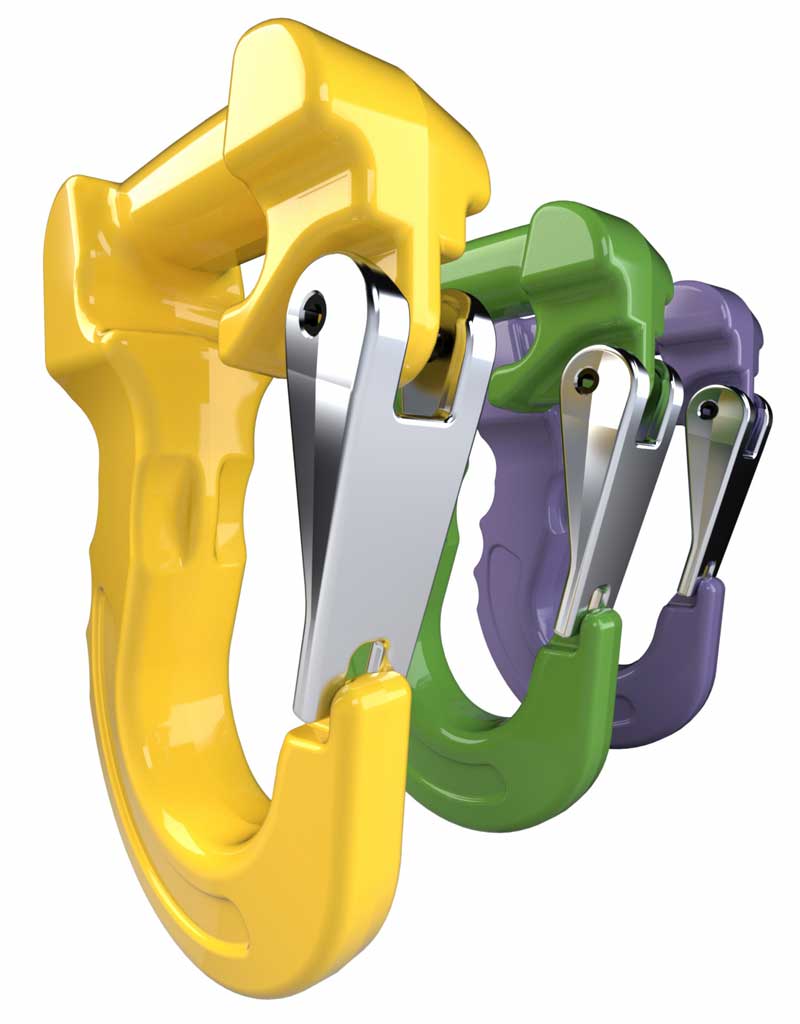

REMA Rundschlingenhaken RWSH

Der REMA Rundschlingenhaken RWSH ist ein spezieller Haken für Hebebänder und Rundschlingen und dient als robustes Verbindungselement zwischen textilen Anschlagmitteln und Anschlagpunkten oder Lasthaken. Die Haken bestehen aus hochfestem Stahl der Güteklasse 10, sind pulverbeschichtet in der jeweiligen Tragfähigkeitsfarbe nach EN 1492-1/2 (violett 1 t, grün 2 t, gelb 3 t) und verfügen über eine Sicherheitsfalle zur Verhinderung unbeabsichtigter Aushängungen. Typische Ausführungen sind für Tragfähigkeiten bis 1000 kg, 2000 kg und 3000 kg erhältlich, mit kompakten Baumaßen (z. B. Breiten von etwa 75.7 mm bis 110 mm), die eine materialschonende Auflage der Schlinge ermöglichen.

Aufbau und Funktionsweise des REMA RWSH Rundschlingenhakens

Der Rundschlingenhaken RWSH ist konstruktiv auf den Einsatz mit textilen Anschlagmitteln optimiert und verbindet diese sicher mit Kranhaken oder Anschlagpunkten.

• Der Hakenkörper aus Güteklasse-10-Stahl besitzt eine breite, verrundete Auflagefläche, sodass Rundschlingen und Hebebänder ohne scharfe Kanten belastet und die Fasern geschont werden.
• Eine integrierte Sicherheitsfalle (Federmaulsicherung) verhindert das unbeabsichtigte Aushängen der Schlinge und erhöht die Betriebssicherheit beim Anschlagen und während des Hebevorgangs.
• Die pulverbeschichtete Oberfläche ist in der Normfarbe nach EN 1492-1/2 ausgeführt (z. B. violett, grün, gelb) und erleichtert die Zuordnung zur zulässigen Tragfähigkeit der Schlinge.
• Die Geometrie des Hakenmauls und des Aufnahmeschenkels ermöglicht ein schnelles Einlegen von Hebebändern und Rundschlingen, ohne zusätzliche Verbindungsglieder zu benötigen.
• Der Haken ist so ausgelegt, dass er die im Standard EN 1677 für Kettenbauteile festgelegten Anforderungen an Festigkeit, Bruchdehnung und Sicherheit erfüllt.

Durch diese Kombination aus Sicherheitsfalle, breiter Auflagefläche und Farbkennung ist der RWSH ideal, um textile Anschlagmittel normgerecht und reproduzierbar an die jeweilige Hebeaufgabe anzupassen.

Einsatzbereiche des REMA Rundschlingenhakens RWSH

Rundschlingenhaken RWSH kommen überall dort zum Einsatz, wo Hebebänder oder Rundschlingen mit einem definierten, wieder lösbaren Lasthaken ausgestattet werden sollen.

• Allgemeiner Maschinen- und Anlagenbau – flexibles Anschlagen von Maschinenkomponenten, Baugruppen und Transportgestellen mit textilen Anschlagmitteln.
• Montage- und Instandhaltungsarbeiten – Nachrüstung bestehender Rundschlingen mit einem Haken, um diese direkt am Kranhaken oder Anschlagpunkt einhängen zu können.
• Logistik und Lager – Aufnahme von Kisten, Paletten, Stahlprofilen oder Maschinenteilen, bei denen oberflächenschonendes Anschlagen erforderlich ist.
• Stahl- und Metallbau – Transport von lackierten oder beschichteten Bauteilen, bei denen Kettenanschlagmittel die Oberfläche beschädigen würden.
• Rundschlingengehänge – Kombination des RWSH mit ein- oder mehrsträngigen Rundschlingengehängen, um Lasten mit mehreren Anschlagpunkten sicher aufzunehmen.

Der Haken ist insbesondere dann sinnvoll, wenn vorhandene Rundschlingen oder Hebebänder flexibel mit unterschiedlichen Anschlagpunkten verwendet werden sollen, ohne das textil geführte Anschlagmittel direkt in den Kranhaken einlegen zu müssen.

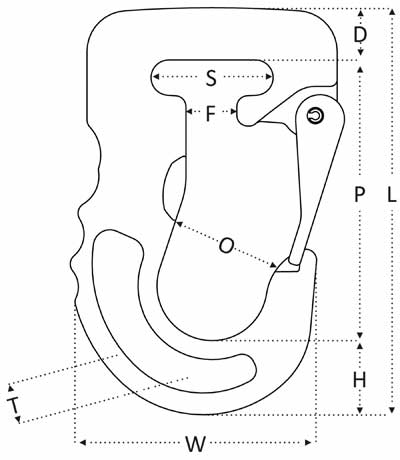

Varianten und technische Kennwerte

Die bei TOMANRO angebotenen REMA RWSH Rundschlingenhaken decken mehrere Tragfähigkeitsstufen ab und sind farblich auf die jeweiligen Rundschlingen- und Hebebandklassen abgestimmt.

Alle Ausführungen sind pulverbeschichtet, tragen die farbliche Kennzeichnung der entsprechenden Tragfähigkeitsstufe und erfüllen die relevanten Normen EN 1677, PAS 1065 sowie EN 1492-1/2. Bei der Auswahl sind neben der Tragfähigkeit immer auch die Maße des Hakenmauls und die Breite des eingesetzten Hebebandes bzw. der Rundschlinge zu berücksichtigen.

Häufige Fehler bei Auswahl und Anwendung

Bei der Verwendung von Rundschlingenhaken treten in der Praxis wiederkehrende Fehler auf, die mit wenigen Maßnahmen vermieden werden können.

• Unpassende Tragfähigkeitsklasse – der Haken wird nur nach Farbe oder Baugröße gewählt, ohne die tatsächliche WLL (Working Load Limit) zu prüfen; dies kann zur Überlastung von Haken oder Schlinge führen.
• Falsche Band- oder Schlingenbreite – zu breite Hebebänder oder Rundschlingen werden in ein zu kleines Hakenmaul gezwängt, was zu Knickstellen und Faserbeschädigungen führt.
• Unsachgemäßes Einhängen – die Schlinge wird verdreht oder halb im Haken aufgelegt, sodass sich punktförmige Überlastungen ergeben und die Tragfähigkeit der Anschlagart nicht mehr gegeben ist.
• Offene Sicherheitsfalle – die Maulsicherung wird beim Anschlagen nicht geschlossen oder ist beschädigt; ein Herausspringen der Schlinge bei Lastwechseln ist dann möglich.
• Seitliche Belastung – der Haken wird auf Biegung oder Querzug beansprucht, obwohl er für gerade Zugbeanspruchung ausgelegt ist; dies kann zu plastischen Verformungen führen.
• Fehlende regelmäßige Prüfung – Risse, starke Kerben, aufgebogene Haken oder unleserliche Kennzeichnungen werden ignoriert, anstatt den Haken auszusondern.

Eine korrekte Auswahl nach Tragfähigkeit, Bandbreite und Anschlagart sowie regelmäßige, dokumentierte Sicht- und Prüfkontrollen sind die Grundlage für einen sicheren Betrieb.

Sicherheitsaspekte und relevante Normen

Der REMA Rundschlingenhaken RWSH ist Teil eines sicherheitsrelevanten Anschlagmittelsystems und unterliegt verschiedenen Normen und Richtlinien.

• EN 1677 – regelt Anforderungen an Bauteile von Anschlagketten wie Haken, insbesondere Festigkeit, Bruchkraft, Prüfverfahren und Sicherheitsfaktoren.
• EN 1492-1/2 – legt die Farbcodierung, Kennzeichnung und Sicherheitsfaktoren für Hebebänder und Rundschlingen fest; der RWSH ist farblich auf diese Vorgaben abgestimmt.
• PAS 1065 – behandelt u. a. Anforderungen an textile Anschlagmittel und deren Komponenten; hieraus ergeben sich Vorgaben für Kennzeichnung und Dokumentation.
• Druckgeräte- und Maschinenrichtlinie – die Gesamtanlage (Kran, Anschlagmittel, Lastaufnahmemittel) ist gemäß einschlägiger EU-Richtlinien und umgesetzter Normen zu betrachten; Anschlagmittel sind entsprechend den Herstellerangaben zu verwenden.
• Der Betreiber hat regelmäßige Sichtprüfungen durch befähigte Personen durchzuführen und mindestens einmal jährlich eine wiederkehrende Prüfung mit Dokumentation sicherzustellen.
• Haken mit Verformungen, Rissen, starkem Verschleiß oder defekter Sicherheitsfalle sind unverzüglich auszusondern und dürfen nicht weiter eingesetzt werden.

Zusätzlich sind die in den Betriebsanleitungen von REMA und TOMANRO enthaltenen Sicherheits- und Anwendungshinweise zu beachten, insbesondere hinsichtlich zulässiger Anschlagarten und Neigungswinkel.

Passende REMA-Artikel und ergänzende Produkte

Der Rundschlingenhaken RWSH entfaltet seine Vorteile vor allem im Zusammenspiel mit passenden textilen Anschlagmitteln und ergänzenden Lastaufnahmemitteln.

• REMA Rundschlingen und Hebebänder – farblich gekennzeichnete Polyester-Rundschlingen und Hebebänder mit Sicherheitsfaktor 7:1 bilden die ideale Kombination zum RWSH.
• Rundschlingengehänge – ein- und mehrsträngige Rundschlingengehänge nutzen Rundschlingen mit Beschlagteilen; der RWSH kann hier als Lasthaken am freien Ende verwendet werden.
• REMA Kettengehänge Güteklasse 10 – z. B. Schlingketten oder Mehrstranggehänge mit Gabelkopfhaken und Verkürzern, wenn höhere Tragfähigkeiten oder rauere Umgebungsbedingungen vorliegen.
• Schutz- und Kantenschoner – textile Kantenschutzlösungen reduzieren den Verschleiß an Rundschlingen beim Umlenken über scharfe Kanten und sichern die ausschlaggebende Lebensdauer.
• Elektro- und Handhebezeuge – geeignete Elektrokettenzüge, Hebelzüge und Handseilwinden bilden zusammen mit Rundschlinge und Rundschlingenhaken ein komplettes Hebesystem.

Für eine normgerechte und wirtschaftliche Auslegung empfiehlt sich die Kombination aus Rundschlinge, passendem RWSH Rundschlingenhaken, eventuell Kantenschutz sowie einem geeigneten Hebezeug, abgestimmt auf Lastgewicht, Anschlagart und Einsatzumgebung.
