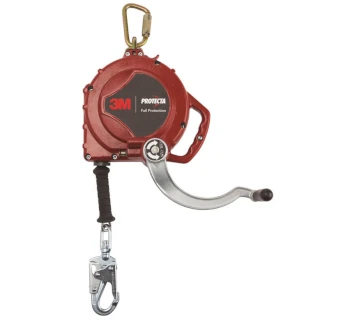

DBI SALA Rebel HSG mit Rettungswinde
Das DBI SALA Rebel HSG mit Rettungswinde kombiniert ein selbstaufrollendes Höhensicherungsgerät mit einer integrierten Rettungswinde zum sicheren Heben und Senken verunfallter Personen. Mit einem ca. 15.0 m langen Stahl- oder Edelstahlseil und robustem Aluminiumgehäuse eignet es sich für Arbeiten in der Höhe und in engen Räumen. Das System ist kompatibel mit Dreibäumen, Davitarmsystemen und erfüllt die Normen EN 360 und EN 1496-B.
- 3-Wege-Funktion: Höhensicherung, Blockierung und Rettung in einem Gerät.
- Integrierte Kurbel zum sicheren Heben und Senken von Personen.
- Hohe Robustheit durch langlebiges Aluminiumgehäuse.
- Korrosionsbeständig durch wählbares Edelstahlseil.
- Kompatibel mit Dreibaum- und Davitsystemen für enge Räume.
- Impact-Indikator zur schnellen Erkennung von Sturzbelastungen.
Einsatz
Verbindungsmittel
Norm
System
Artikel-Nr.:
Das DBI SALA Rebel HSG mit Rettungswinde kombiniert ein selbstaufrollendes Höhensicherungsgerät mit einer integrierten Rettungswinde zum sicheren Heben und Senken verunfallter Personen. Mit einem ca. 15.0 m langen Stahl- oder Edelstahlseil und robustem Aluminiumgehäuse eignet es sich für Arbeiten in der Höhe und in engen Räumen. Das System ist kompatibel mit Dreibäumen, Davitarmsystemen und erfüllt die Normen EN 360 und EN 1496-B.
- 3-Wege-Funktion: Höhensicherung, Blockierung und Rettung in einem Gerät.
- Integrierte Kurbel zum sicheren Heben und Senken von Personen.
- Hohe Robustheit durch langlebiges Aluminiumgehäuse.
- Korrosionsbeständig durch wählbares Edelstahlseil.
- Kompatibel mit Dreibaum- und Davitsystemen für enge Räume.
- Impact-Indikator zur schnellen Erkennung von Sturzbelastungen.
Informationen: Rebel HSG mit Rettungswinde
Das DBI SALA Rebel HSG mit Rettungswinde ist ein 3-Wege-Höhensicherungsgerät mit integrierter Rettungshub- und Senkvorrichtung und einem ca. 15.0 m langen Drahtseil für Absturzsicherung und Personenrettung in einem Gerät. Es ist wahlweise mit verzinktem Stahlseil oder Edelstahlseil erhältlich und kann mit passenden Adaptern an Dreibäumen (z. B. Protecta AM100, DBI SALA KM1PT7, KM1PT9) und Davitarmen betrieben werden. Das robuste Aluminiumgehäuse, eine integrierte Belastungsanzeige und eine maximale Nutzerlast von bis zu ca. 140 kg machen das Rebel zu einer langlebigen und sicheren Lösung für Arbeiten in der Höhe und in beengten Räumen.
Aufbau und Funktionsprinzip des Rebel HSG mit Rettungswinde
Im Normalbetrieb arbeitet das Rebel HSG als selbstaufrollende Höhensicherungsleine (SRL), die den Seilzug automatisch einzieht und so die Fallstrecke minimiert; ein Geschwindigkeitssensor aktiviert bei einem Sturz die interne Bremseinheit, um die auf den Körper wirkenden Kräfte auf ein sicheres Niveau zu begrenzen. Im Rettungsfall lässt sich das Gerät über den Rettungsmodus umschalten, sodass die integrierte Rettungswinde zum Heben oder Senken der verunfallten Person genutzt werden kann.
- Aluminiumgehäuse mit seitlicher Seilführung und ergonomischem Handgriff für robusten Einsatz und komforten Transport.
- 5.0 mm Drahtseil (verzinkt oder Edelstahl) mit selbstverriegelndem Karabinerhaken und Fallindikator für schnelle Sichtkontrolle.
- 3-Wege-Funktion: Normaler HSG-Betrieb, Verriegelung im Absturzfall und Rettungshub/Senkbetrieb über die integrierte Kurbel.
- Impact-Indikator zeigt an, ob das Gerät bereits in einen Fall verwickelt war und einer Sachkundigenprüfung oder Aussonderung bedarf.
- Stapelfähiges Gehäusedesign erleichtert Lagerung und Transport mehrerer Geräte.
Das Rebel wird über einen Anschlagkarabiner an einem geeigneten Anschlagpunkt (z. B. Dreibaum- oder Davitkopf) befestigt und über passende Adapterplatten fixiert, sodass HSG und Winde kraftschlüssig und normgerecht im System integriert sind.
Einsatzbereiche des Rebel HSG mit Rettungswinde
Das Rebel HSG mit Rettungswinde ist insbesondere für Anwendungen geeignet, in denen Absturzsicherung und eine mögliche Personenrettung mit demselben Gerät realisiert werden sollen.
- Arbeiten in engen Räumen – Einstieg und Rettung in Behältern, Schächten, Silos und Mannlöchern in Kombination mit Dreibäumen oder Davit-Hebesystemen.
- Wartungs- und Inspektionsarbeiten – Sicherung von Personen an offenen Kanten, Podesten und Steigleitern, bei denen ein Rettungskonzept mit Auf-/Abseilen gefordert ist.
- Versorgungs- und Entsorgungsbetriebe – Einsatz in Kläranlagen, Wasserwerken, Energieanlagen oder Industrieanlagen, in denen Einstiege in tieferliegende Bereiche regelmäßig erfolgen.
- Feuerwehren und Werkrettungen – als Teil von Rettungssätzen für schnelle Bergung verunfallter Personen aus Höhen oder Tiefen.
- Bau und Industrie – überall dort, wo personenbezogene Fallsicherung mit integrierter Rettungsoption gefordert ist.
Im Gegensatz zu reinen Höhensicherungsgeräten ohne Winde ermöglicht das Rebel-System eine aktive Rettung, wenn selbstständiges Aufsteigen oder Abseilen der verunfallten Person nicht möglich ist.
Varianten und technische Daten
Bei TOMANRO wird das DBI SALA Rebel HSG mit Rettungswinde in zwei Grundvarianten mit identischer Seillänge, aber unterschiedlichem Seilmaterial angeboten.
| Variante | Auszugslänge | Verbindungsmittel | Einsatz | Normen | Typische Umgebung |
|---|---|---|---|---|---|
| Rebel HSG mit Rettungswinde, verzinktes Stahlseil | 15.0 m | Verzinktes Stahlseil, ca. 5.0 mm | Sichern und Retten von Personen | EN 360, EN 1496-B | Industrieumgebungen mit normaler Korrosionsbelastung, Wartung und Bau, Standardanwendungen. |
| Rebel HSG mit Rettungswinde, Edelstahlseil | 15.0 m | Edelstahlseil, ca. 5.0 mm | Sichern und Retten von Personen | EN 360, EN 1496-B | Bereiche mit erhöhter Korrosionsbelastung, z. B. chemische Industrie, Kläranlagen, Außenanlagen mit Feuchte- und Witterungseinfluss. |
Beide Varianten sind für eine Nutzerlast bis ca. 140 kg ausgelegt (Person inklusive Ausrüstung) und werden über entsprechende Adapter an Dreibaum oder Davit-System montiert. Die Wahl zwischen verzinktem und Edelstahlseil richtet sich vor allem nach den Umgebungsbedingungen und den Anforderungen an Korrosionsbeständigkeit und Langlebigkeit.
Auswahlkriterien und Integration in Hebe- und Rettungssysteme
Bei der Auswahl eines Rebel HSG mit Rettungswinde stehen neben der reinen Seillänge vor allem die geplante Anwendung, das Anschlagsystem und die Umgebung im Fokus.
- Einsatzkonzept: Soll nur Absturzsicherung oder zusätzlich eine Rettung durch Heben/Senken ermöglicht werden? Das Rebel mit Rettungswinde deckt beide Anforderungen ab.
- Anschlagpunkt: Verwendung mit Dreibaum (z. B. Protecta AM100, DBI SALA KM1PT7/KM1PT9) oder Davitarm HC; erforderliche Adapter und Halterungen müssen passend zum System gewählt werden.
- Seilmaterial: Verzinktes Stahlseil für klassische Industrieumgebungen, Edelstahlseil bei hoher Feuchte, Chemikalien oder Außenanwendungen mit Korrosionsrisiko.
- Benutzergewicht: Einhaltung der maximalen Nutzerlast (inkl. Werkzeug und PSA) – typischerweise bis 140 kg – ist zwingend erforderlich.
- Systemintegration: Kombination mit geeigneten Auffanggurten, Anschlagpunkten und ggf. zusätzlicher .
In vielen Fällen wird das Rebel Teil eines kompletten Rettungssystems aus Dreibaum oder Davit, Halterungen für Winde und HSG, Auffanggurt und weiteren Komponenten wie Rettungsgeräten oder Gegengewichtssystemen.
Häufige Fehler in Planung, Montage und Betrieb
Bei der Verwendung von Höhensicherungsgeräten mit Rettungswinde treten immer wieder typische Fehler auf, die die Sicherheit deutlich beeinträchtigen können.
- Fehlende Systembetrachtung – das Rebel wird ohne passende Adapter an Dreibaum oder Davit montiert oder an ungeeigneten Anschlagpunkten befestigt, wodurch keine normgerechte Kraftübertragung gewährleistet ist.
- Überschreitung der Nutzerlast – das kombinierte Gewicht aus Person, PSA und Werkzeug übersteigt die maximale Tragfähigkeit (z. B. 140 kg).
- Unsachgemäße Seilführung – das Drahtseil wird über Kanten geführt oder verdreht, wodurch es beschädigt wird und die Funktion der Rückholfeder und der Bremseinheit beeinträchtigt werden kann.
- Fehlerhafte Nutzung der Rettungsfunktion – die Rettungswinde wird ohne Ausbildung oder Übung bedient, was zu gefährlichen Situationen beim Heben oder Senken der verunfallten Person führen kann.
- Weiterverwendung nach Sturz – das Gerät wird trotz ausgelöster Belastungsanzeige weiterhin genutzt, statt es durch eine befähigte Person nach EN 365 prüfen zu lassen.
- Unzureichende Wartung – fehlende oder unvollständige Jahresprüfungen, fehlende Dokumentation, verschmutzte oder korrodierte Komponenten.
Eine sorgfältige Auswahl, Montage und regelmäßige Prüfung des Rebel HSG sowie die Schulung der Anwender sind entscheidend, um das Sicherheitsniveau der Anlage zu gewährleisten.
Sicherheitsaspekte und Normen
Das Rebel HSG mit Rettungswinde ist ein sicherheitskritisches Element der persönlichen Schutzausrüstung gegen Absturz (PSAgA) und muss entsprechend der einschlägigen Normen und Vorschriften eingesetzt werden.
- EN 360 – legt die Anforderungen an Höhensicherungsgeräte fest, u. a. in Bezug auf Bremsweg, Fangstoß, Funktionsweise und Prüfverfahren.
- EN 1496, Typ B – regelt Rettungswinden für das Heben und Senken von Personen; sie definiert Anforderungen an Tragfähigkeit, Übersetzung, Bremsen und Bedienbarkeit.
- EN 795 (für die Anschlagpunkte) – die Dreibäume, Davitarme und Boden-/Wandhülsen müssen als Anschlageinrichtungen geeignet und entsprechend zertifiziert sein.
- EN 365 – beschreibt die Anforderungen an Prüfung, Kennzeichnung und Gebrauchsanleitungen für PSAgA; mindestens jährliche Sachkundigenprüfung ist erforderlich.
- Nationale Vorgaben wie DGUV Regel 112-198/199 verlangen ein vollständiges Rettungskonzept sowie die regelmäßige Unterweisung der Anwender.
Die Verwendung des Rebel HSG mit Rettungswinde darf nur durch unterwiesene und geschulte Personen erfolgen, die mit den Rettungsabläufen, der Belastungsanzeige und den Grenzen des Systems vertraut sind.
Passende DBI SALA / Protecta Komponenten und ergänzende Produkte
Um das Rebel HSG mit Rettungswinde normgerecht zu betreiben, werden passende Anschlag- und Rettungssysteme sowie ergänzende PSAgA-Komponenten benötigt.
- Protecta Dreibaum AM100 – leichter Aluminium-Dreibaum für Einstieg und Rettung aus Mannlöchern und Schächten, kompatibel mit Rebel über entsprechende Halterungen.
- DBI SALA Aluminiumdreibaum KM1PT7 / KM1PT9 – robuste Dreibäume mit Schnellkupplungs-Halterungen und obiger Umlenkrolle für Höhensicherungsgeräte und Winden.
- DBI SALA Davitarm HC – drehbarer Davit-Ausleger mit Mastverlängerung und verschiedenen Boden- oder Konsolenhülsen für Arbeiten und Rettung in engen Räumen.
- DBI SALA Halterungen für Winde und HSG – spezielle Adapterplatten zur Montage von Rebel und Sealed-Blok HSG an Davit-Systemen.
- DBI SALA Davit-Hebesysteme – z. B. 5-teiliges Davit-Hebesystem mit Basis, Mastverlängerung und Davitarm für flexible Anschlagpunkte bei Rettung aus Höhen und Tiefen.
- Auffanggurte – passende 3M DBI-SALA Auffanggurte mit rückseitiger Auffangöse (D-Ring) bilden zusammen mit Rebel HSG und Dreibaum/Davit ein vollständiges Absturzsicherungssystem.
Eine typische Systemlösung besteht aus Rebel HSG mit Rettungswinde, einem Dreibaum oder Davit-Hebesystem, den passenden Halterungen, einem zertifizierten Auffanggurt sowie ggf. ergänzenden Rettungsgeräten wie dem DBI SALA Rollgliss.
