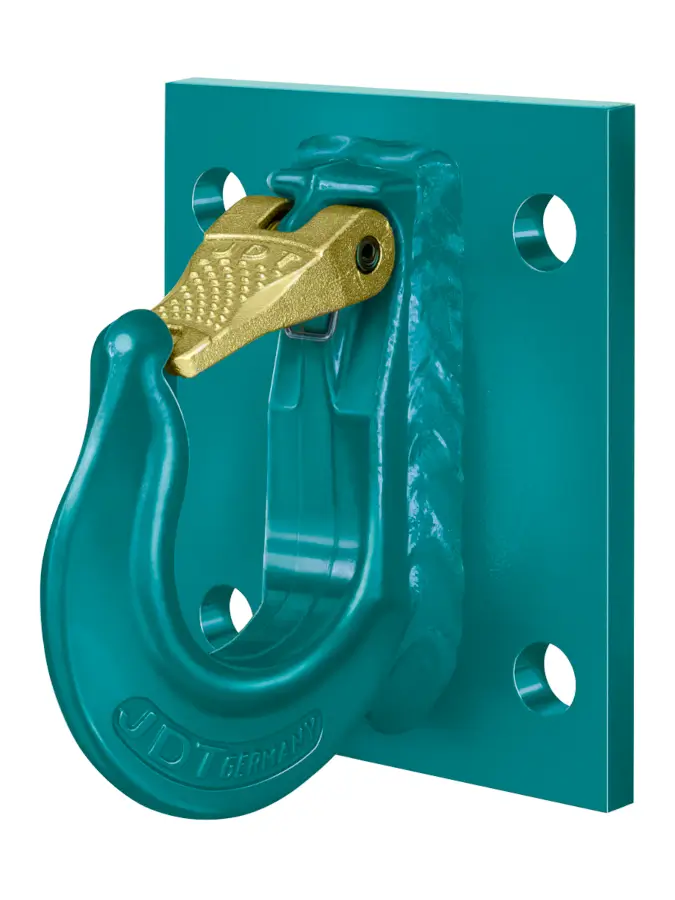

Haken zum Anschrauben AHKG 6 Ansicht 2
Abbildung kann abweichen vom Original

JDT
Haken zum Anschrauben AHKG 6

max. Belastung bei 90° 1400 kg
GewindeM12
Güteklasse10 (Enorm)
Anziehdrehmoment70 Nm
Gewicht ca.1.1 kg
Artikel-Nr.: JDT0362806000VE


Qualitätsmerkmale

  • Leichte Montage
  • Inkl. Hakensicherung
  • Großer Anwendungsbereich mit 45° Ablenkung
  • Seitlich bis zu 15° in beide Richtungen belastbar
  • Biegt sich vorschriftsmäßig bei Überlastung auf

118,74 € (2 Stk / VE)
59.37 € / Stück
( exkl. MwSt
+ Versandkosten
Lieferzeit: ca. 1 Woche
Zwischenverkauf vorbehalten!
Anzahl

Bild Typ max. Belastung bei 90° GewindeGewindelängeGüteklasseArtikel-Nr. Preis (zzgl. ges. MwSt.)
JDT Haken zum Anschrauben AHKG 6Haken zum Anschrauben AHKG 61400 kgM12 10 (Enorm) JDT0362806000VE118,74 €
JDT Haken zum Anschrauben AHKG 8Haken zum Anschrauben AHKG 82500 kgM12 10 (Enorm) JDT0362808000VE124,63 €
JDT Haken zum Anschrauben AHKG 10Haken zum Anschrauben AHKG 104000 kgM16 10 (Enorm) JDT0362810000VE179,58 €
JDT Haken zum Anschrauben AHKG 13Haken zum Anschrauben AHKG 136700 kgM20 10 (Enorm) JDT0362813000116,00 €
JDT Haken zum Anschrauben AHKG 16Haken zum Anschrauben AHKG 1610000 kgM24 10 (Enorm) JDT0362816000159,05 €
Weitere Modelle mit: max. Belastung bei 90° 1400 kg
Weitere Modelle mit:max. Belastung bei 90° 1400 kg

Beschreibung: JDT Haken zum Anschrauben AHKG 6

Haken zum Anschrauben

Der Haken sollte auf einer planen Auflagefläche montiert werden, damit die zu erwartende Kraft großflächig in das Bauteil eingeleitet werden kann. Der Haken ist mittels Schraubenschlüssel (DIN 894) bündig auf der Auflagefläche zu montieren. Der Anziehdrehmoment nach Tabelle 1 ist zu beachten. Die Wahl der richtigen Schraubengröße, Gewindegröße und Einschraublänge ist zu beachten. Bei Sacklochbohrungen muss die Gewindetiefe das mindestens 1,1-fache der Einschraublänge betragen. Der Anschraubsattel dient auch als Anreißschablone.

Als Mindesteinschraublänge von uns empfohlen wird:

in Stahl1 x d
in Guss1,25 x d
bei Gussfestigkeiten < 200 MPa mindestens 1,5xd
in Aluminium2 x d
in Alu-Mag2,5 x 1d (in Aluminium-Magnesiumlegierung)

Tragfähigkeit

Die jeweilige Hakennenngröße ist im Haken eingeschmiedet. Die Tragfähigkeit des Hakens ist gleich der zugehörigen Kettennenngröße.

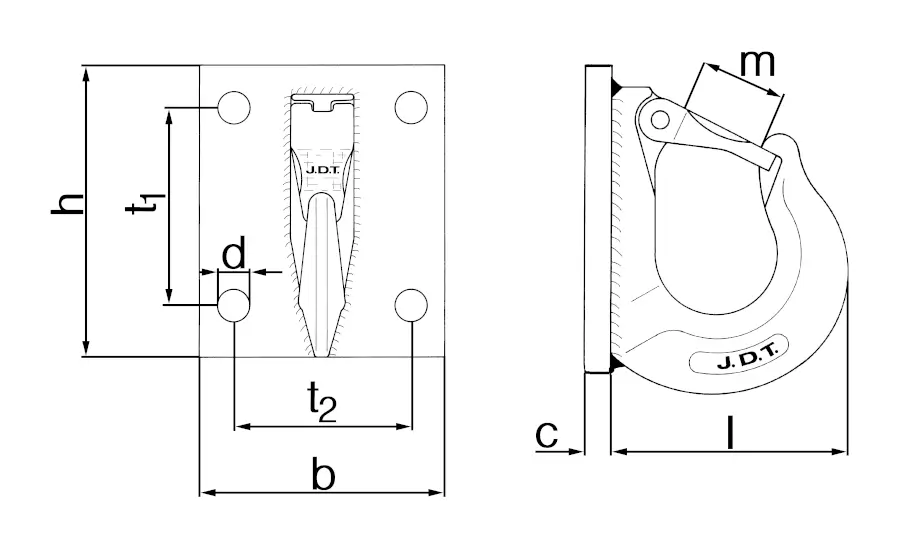

Masszeichnung von JDT Haken zum Anschrauben AHKG 6

Abmessungen

Haken zum Anschrauben AHKG 1400 kg

aM12mm
b100mm
c10mm
d13mm
h100mm
l68mm
m22mm
t160mm
t270mm
