Home

Lastaufnahme

Anschlagpunkte

Anschlagpunkte zum Einschrauben

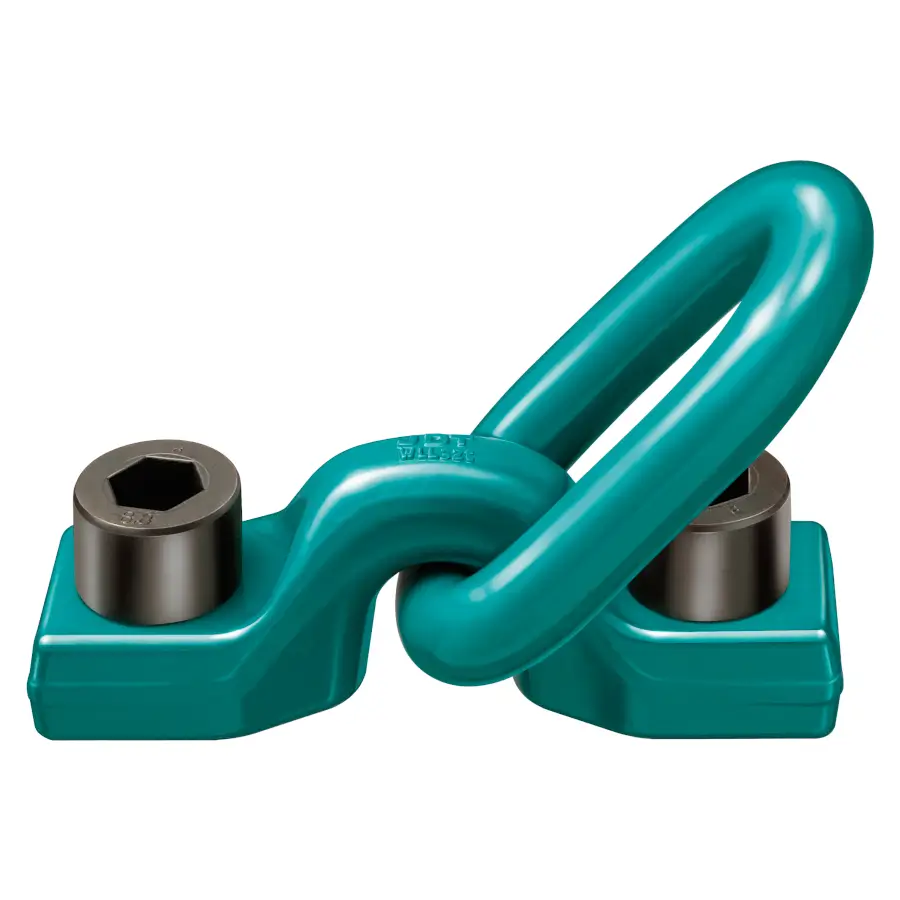

Anschlagpunkt TPB-S

Abbildung kann abweichen vom Original

Anschlagpunkt TPB-S 25

max. Belastung bei 90°	25000 kg
Gewinde	M45
Gewindelänge	120 mm
Güteklasse	8 (Farbe rot)
Anziehdrehmoment	1400 Nm
Gewicht ca.	19.09 kg
Artikel-Nr.:	JDT0380525200

Qualitätsmerkmale

Kompakte Bauweise
Vierfache Sicherheit gegen Bruch
120° Schwenkbereich des Bügels
Anschraubblech dient auch als Anreissschablone
einschl. Schrauben 100% rissgeprüft

699,84 €

( exkl. MwSt |

+ Versandkosten

Lieferzeit: z.Zt. ab Lager lieferbar
Zwischenverkauf vorbehalten!

Anzahl

Typ	max. Belastung bei 90°	Gewinde	Gewindelänge	Güteklasse	Artikel-Nr.	Preis (zzgl. ges. MwSt.)
Anschlagpunkt TPB-S 15	15000 kg	M36	100 mm	8 (Farbe rot)	JDT0380515200	238,95 €
Anschlagpunkt TPB-S 20	20000 kg	M42	120 mm	8 (Farbe rot)	JDT0380520200	618,95 €
Anschlagpunkt TPB-S 25	25000 kg	M45	120 mm	8 (Farbe rot)	JDT0380525200	699,84 €
Anschlagpunkt TPB-S 30	30000 kg	M48	200 mm	10 (Farbe türkis)	JDT0381330100	815,26 €
Anschlagpunkt TPB-S 32	32000 kg	M56	135 mm	10 (Farbe türkis)	JDT0381332100	auf Anfrage.

Weitere Modelle mit: max. Belastung bei 90° 25000 kg

Weitere Modelle mit:max. Belastung bei 90° 25000 kg

Beschreibung: JDT Anschlagpunkt TPB-S 25

Hinweis: Lastbügel muss frei beweglich sein und darf sich nicht an Kanten oder am Anschlagpunkt abstützen.

TPB-S 15-25: Schraube nach DIN 4017 (DIN 933/ 10.9), 100 % rissgeprüft.
TPB-S 30+32: Schraube mit Innensechskant ISO 4762 / 10.9, 100 % rissgeprüft.

Belastungstabelle in t

Stück		1	1	2	2	2		3 oder 4
Stück
Typ	Gewinde	0°	90°	0°	90°	0°-45°	45°-60°	0°-45°	45°-60°
TPB-S / TPB 25	M36	25.0 t	25.0 t	50.0 t	50.0 t	35.0 t	25.0 t	52.5 t	37.5 t
Bei unsymmetrischer Lastverteilung sind die Tragfähigkeiten um 50% zu reduzieren.
