Abbildung kann abweichen vom Original

Schienenklemme BR 12 MHDG mittel

Schraube	M12
Nockenhöhe	6.0 mm
Werkstoff	feuerverzinkt
Anziehdrehmoment	69 Nm
Gewicht ca.	0.73 kg
Artikel-Nr.:	LIND-820480250120000

Qualitätsmerkmale

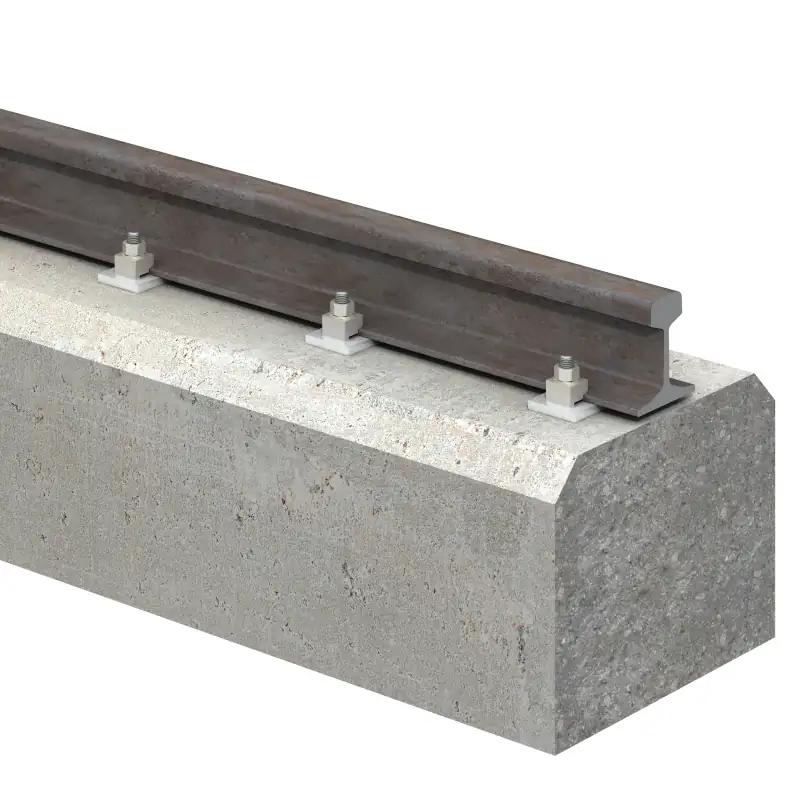

Vielseitig einsetzbare Klemme für Schienenprofile und Stahlträger.
Hohe Sicherheit durch Verdrehsicherung am Trägerflansch.
Geeignet auch bei Langlöchern. Flanschneigungen bis zu 8° möglich.

6,51 €

( exkl. MwSt |

+ Versandkosten

Lieferzeit: z.Zt. ab Lager lieferbar
Zwischenverkauf vorbehalten!

Anzahl

Typ	Schraube	Nockenhöhe	Werkstoff	Artikel-Nr.	Preis (zzgl. ges. MwSt.)
Schienenklemme BR 12 kurz	M12	4.0 mm	galvanisch verzinkt	LIND-820480140120000	5,40 €
Schienenklemme BR 16 kurz	M16	6.0 mm	galvanisch verzinkt	LIND-820480140160000	8,18 €
Schienenklemme BR 20 kurz	M20	7.0 mm	galvanisch verzinkt	LIND-820480140200000	13,42 €
Schienenklemme BR 12 mittel	M12	6.0 mm	galvanisch verzinkt	LIND-820480150120000	5,40 €
Schienenklemme BR 16 mittel	M16	8.0 mm	galvanisch verzinkt	LIND-820480150160000	8,18 €
Schienenklemme BR 20 mittel	M20	10 mm	galvanisch verzinkt	LIND-820480150200000	13,42 €
Schienenklemme BR 12 SHDG kurz	M12	4.0 mm	feuerverzinkt	LIND-820480240120000	6,51 €
Schienenklemme BR 16 SHDG kurz	M16	6.0 mm	feuerverzinkt	LIND-820480240160000	9,79 €
Schienenklemme BR 20 SHDG kurz	M20	7.0 mm	feuerverzinkt	LIND-820480240200000	16,13 €
Schienenklemme BR 12 MHDG mittel	M12	6.0 mm	feuerverzinkt	LIND-820480250120000	6,51 €
Schienenklemme BR 16 MHDG mittel	M16	8.0 mm	feuerverzinkt	LIND-820480250160000	9,79 €
Schienenklemme BR 20 MHDG mittel	M20	10 mm	feuerverzinkt	LIND-820480250200000	16,13 €

Weitere Modelle mit: Schraube M12

Weitere Modelle mit:Schraube M12

Beschreibung: Lindapter Schienenklemme BR 12 MHDG mittel

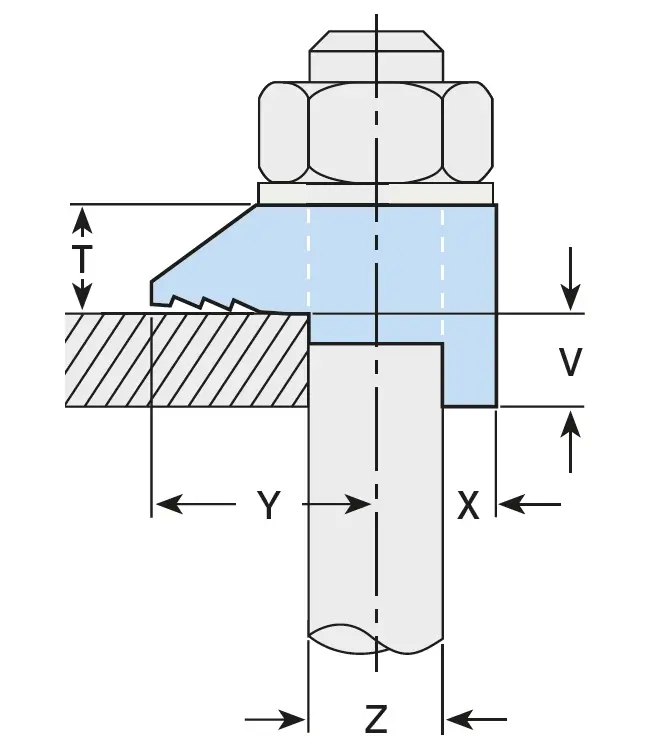

Technische Daten

Artikel-Nr. (ohne Schraube)		BR12 feuerverzinkt
Schraube 8.8	Z	M12
Anziehmoment		96	Nm
Zul. Belastung - Zug / 1 Schraube		4.5	kN
Zul. Belastung - Schub / 2 Schrauben		0.9	kN
Abmessung	Y	26	mm
Abmessung	X	13	mm
Nockenhöhe mittel	V	6	mm
Abmessung	T	13	mm
Abmessungen	Breite	29	mm

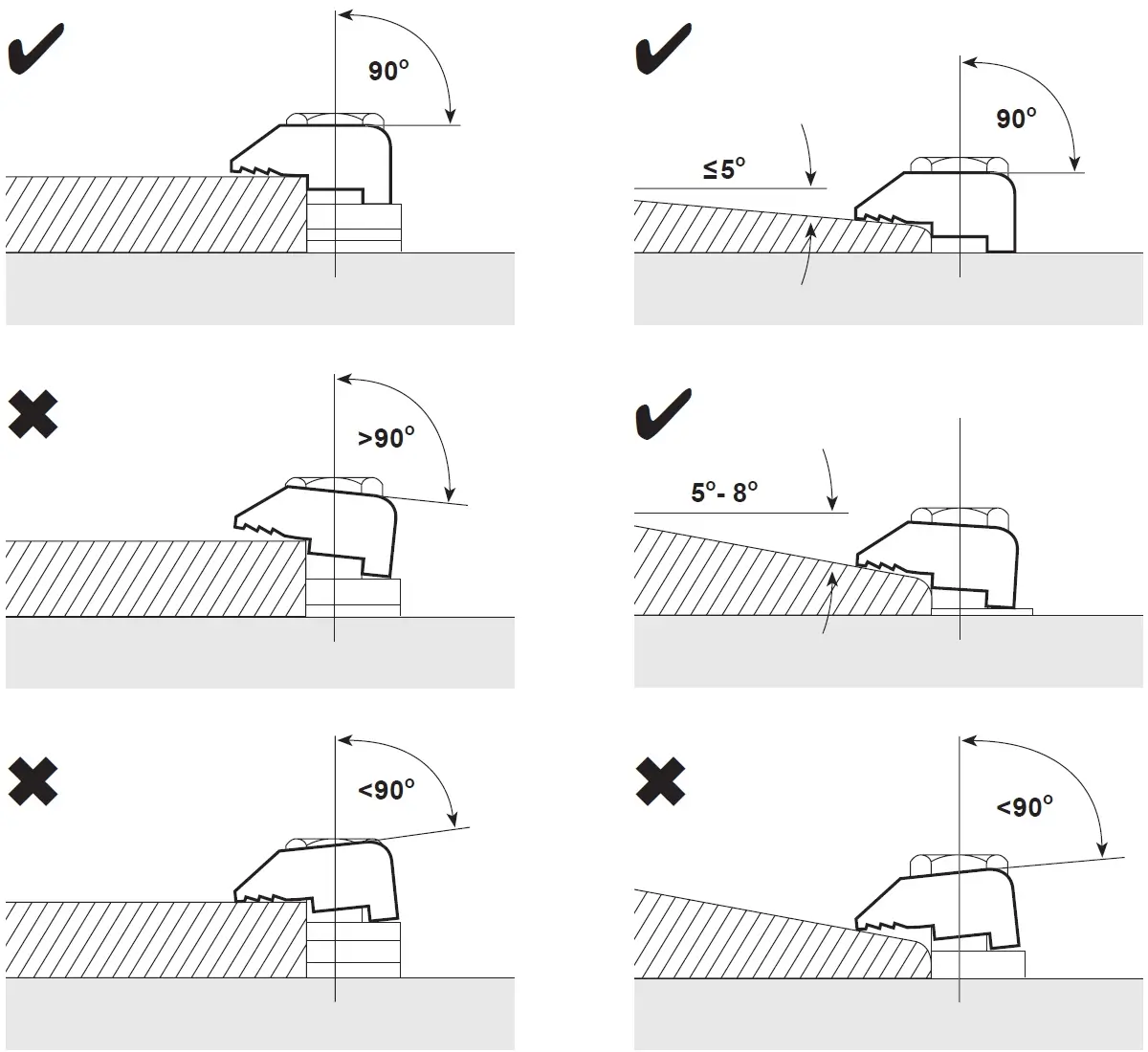

Die Klemme darf nicht nur allein mit der Nase auf dem Bauteil zum Liegen kommen. Zur korrekten Anpassung der Nockenhöhe an den Flansch stehen die Zubehörteile Typ CW, P1 kurz und P2 kurz zur Verfügung. Siehe Katalogblatt.

Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.
