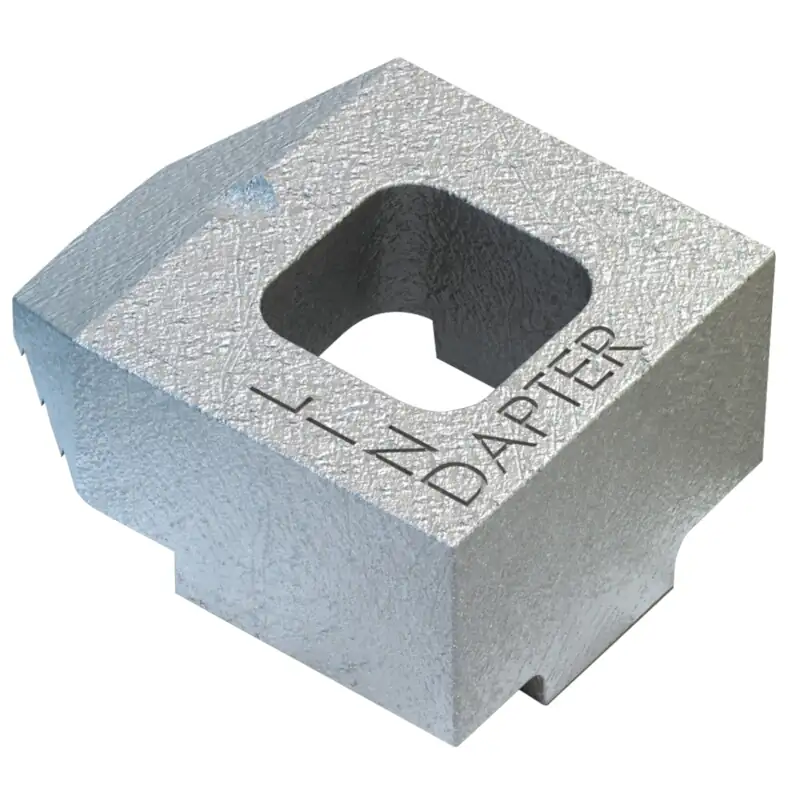

Trägerklemme Typ B 10 kurz

Kreuzverbindung mit Lindapter Typ A und Typ B

Der Lindapter Typ B ist das Pendant zum Typ A, verfügt aber über keine Senkung für den Schraubenkopf. Der Schraubenkopf oder die Mutter kommt plan auf dem Lindapter zum Aufliegen. Bei Verschraubungen einer Kreuzverbindung eignet sich der Lindapter Typ A als ideales Gegenstück. Der geeignete Lindapter wird je nach erforderlicher Zugbelastung ausgewählt, wobei die Nockengröße (kurz, mittel oder lang) sich aus den baulichen Gegebenheiten ergibt.

Aufbau einer Kreuzverbindung

Für eine übliche Kreuzverbindung von Trägern ist eine Zwischenplatte erforderlich, die beispielsweise von einem Schlosser angefertigt werden kann. Lindapter stellt die Konstruktion dieser Zwischenplatte kostenlos zur Verfügung. Die Zwischenplatte ist meist mit vier Bohrlöchern versehen und sorgt für korrekte Lochabstände zwischen den Schrauben. Sie dient zudem zur Aufnahme der Klemmnocken, wobei die Nockenhöhe korrekt ist, wenn der Flansch nur mit der Klemmfläche K geklemmt wird und die Klemmennase frei steht.

Montage der Zwischenplatte

Die Zwischenplatte wird an jeweils vier Punkten mit Lindapter-Trägerklemmen Typ A und auf der Gegenseite mit Typ B an den Stahlprofilen befestigt. Die Montage erfolgt schnell und einfach:

1. Schrauben in den Typ A einsetzen und in das Bohrloch der Zwischenplatte stecken.
2. Von der anderen Seite den Lindapter Typ B aufsetzen und mit der Mutter gegen schrauben.
3. Die Vertiefung zur Aufnahme des Schraubenkopfes im Typ A kontert die Schraube, während die Mutter auf Typ B mit dem vorgegebenen Drehmoment angezogen wird.

Die Kombination aus Lindapter Typ A und Typ B Klemmen ermöglicht eine stabile, bohr- und schweißfreie Kreuzverbindung, die schnell und präzise montiert werden kann.
