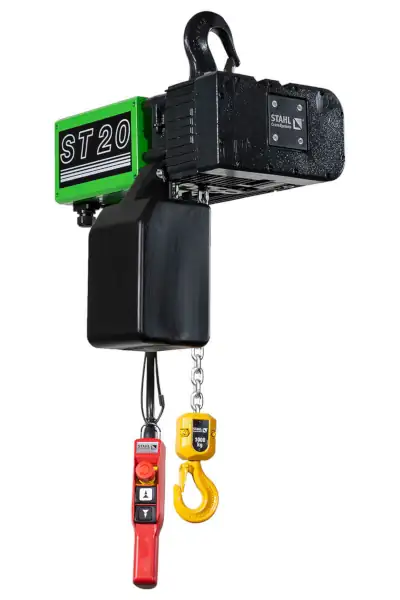

Stahl CraneSystems Elektrokettenzug Typ ST 1 250 kg
%

Stahl CraneSystems Elektrokettenzug Typ ST

STAHL CraneSystems bietet mit seinem Elektrokettenzug-Programm basierend auf dem Typ ST eines der vielfältigsten Angebote weltweit. Der Typ ST ist ein robuster Klassiker unter den Elektrokettenzügen und zugleich kraftvoll, zuverlässig und anspruchslos. Er ist ein deutsches Qualitätsprodukt auf höchstem Niveau.

Aus dem Sortiment der Stahl CraneSystems stellen wir Ihnen hier das bewährte Schnelllieferprogramm der Serie ST vor. Die Lieferung der Elektrokettenzüge erfolgt innerhalb einer Woche. Sie sind in den Tragfähigkeiten von 250 kg bis 2.000 kg verfügbar. Die Kettenzüge können stationär mit Aufhängehaken, Öse, starrer Deckenhalterung, Rollfahrwerk oder mit Elektrofahrwerk einfach über den TOMANRO Shop bestellt werden.

Die Varianten sind standardmäßig mit 3 m Hub und Kettenspeicher ausgerüstet. Auf Nachfrage können auch längere Hübe realisiert werden. Zudem verfügen die Elektrokettenzüge serienmäßig über eine integrierte Schützensteuerung, die eine schnelle Reparatur durch Verwendung von Serienkomponenten ermöglicht. Die Steuerleitungslänge mit Steuerschalter beträgt bei 3 m Hub 1,8 m, wird aber bei größerem Hub entsprechend angepasst. Sonderlängen sind auch hier auf Wunsch möglich. Die Anschlussspannung beträgt 400 V bei 50 Hz. Im Standard ist keine Zuleitung mit CEE-Stecker im Lieferprogramm enthalten.

30 Artikel Elektrokettenzug Typ ST
Elektrokettenzug Typ ST
Tragfähigkeit
Hubgeschwindigkeit
Steuerung
Aufhängung
Spannung
Steuerspannung
Kettenstrang
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Elektrokettenzug Typ ST
Tragfähigkeit
Hubgeschwindigkeit
Steuerung
Aufhängung
Spannung
Steuerspannung
Kettenstrang
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

STAHL CraneSystems bietet mit seinem Elektrokettenzug-Programm basierend auf dem Typ ST eines der vielfältigsten Angebote weltweit. Der Typ ST ist ein robuster Klassiker unter den Elektrokettenzügen und zugleich kraftvoll, zuverlässig und anspruchslos. Er ist ein deutsches Qualitätsprodukt auf höchstem Niveau.

Aus dem Sortiment der Stahl CraneSystems stellen wir Ihnen hier das bewährte Schnelllieferprogramm der Serie ST vor. Die Lieferung der Elektrokettenzüge erfolgt innerhalb einer Woche. Sie sind in den Tragfähigkeiten von 250 kg bis 2.000 kg verfügbar. Die Kettenzüge können stationär mit Aufhängehaken, Öse, starrer Deckenhalterung, Rollfahrwerk oder mit Elektrofahrwerk einfach über den TOMANRO Shop bestellt werden.

Die Varianten sind standardmäßig mit 3 m Hub und Kettenspeicher ausgerüstet. Auf Nachfrage können auch längere Hübe realisiert werden. Zudem verfügen die Elektrokettenzüge serienmäßig über eine integrierte Schützensteuerung, die eine schnelle Reparatur durch Verwendung von Serienkomponenten ermöglicht. Die Steuerleitungslänge mit Steuerschalter beträgt bei 3 m Hub 1,8 m, wird aber bei größerem Hub entsprechend angepasst. Sonderlängen sind auch hier auf Wunsch möglich. Die Anschlussspannung beträgt 400 V bei 50 Hz. Im Standard ist keine Zuleitung mit CEE-Stecker im Lieferprogramm enthalten.

Informationen: Elektrokettenzug Typ ST

Der stationäre Kettenzug ST hat in der Standardausführung eine Hakenaufhängung. Sie können jedoch eine Ösenaufhängung oder eine starre Aufhängung wählen. Für den direkten Anbau des Kettenzugs ST zum Beispiel im Anlagenbau empfehlen wir die starre Aufhängung.

Der Elektrokettenzug ist ein Kraftpaket mit harmonisch aufeinander abgestimmten Komponenten. Sie sind weitestgehend wartungsfrei und auf eine lange Lebensdauer ausgelegt. Durch den modularen Aufbau des Kettenzuges sind sie leicht zugänglich und bei eventuellen Verschleißerscheinungen schnell mal ausgetauscht. Bremse oder Lastkette samt Kettenrad lassen sich falls nötig mit nur geringem Aufwand erneuern.

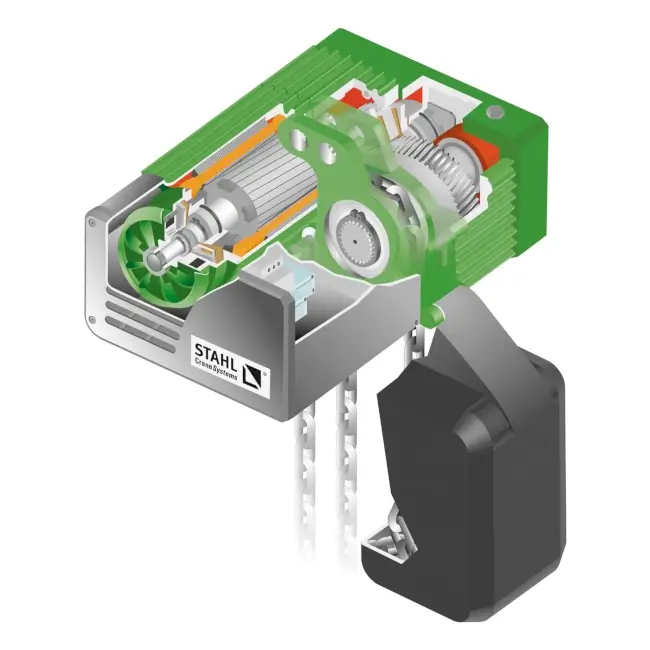

Stahl-CraneSystem Kettenzug ST in der Schnittansicht
Eine Schnittansicht vom Elektrokettenzug ST

Der Kettentrieb

Der Elektrokettenzug ST ist bis ins Detail auf eine lange Lebensdauer ausgelegt. Stahl CraneSystem steht für eine konstante Leistungsfähigkeit und eine hohe Effizienz. Das Herzstück des Elektrokettenzuge ST ist die patentierte Kettenführung aus massivem Guss. In ihr ist sowohl die Kettennuss als auch die Aufhängung des Elektrokettenzuges integriert. Die tragenden Bauteile sind in diesem Bauteil sicher und stabil untergebracht, sodass die Last dort getragen wird, wo sie angreift. Durch die direkte Aufhängung muss der Kraftfluss nicht über das Gehäuse umgeleitet werden, sondern geht direkt vom Laststrang auf den Festpunkt über. Einfach, effizient und logisch. Dieser Aufbau sichert eine verlässliche Funktion und garantiert für eine hohe Sicherheit auch bei hohen Anforderungen.

Die Kettennuss sitzt auf einer fliegenden Welle auf. Eine Keilwellenverbindung leitet den starken Drehmoment des Antriebs zuverlässig auf die Kettennuss weiter. Gleichzeitig ermöglicht ihr Formschluss einen leichten Austausch der Kettennuss. Diese lässt sich bei Entnahme des vorgelagerten Seegerrings, spielend von der Narbe ziehen und gegebenenfalls erneuern.

Ein Austausch der Kettennuss ist spätestens dann erforderlich, wenn die Kette deutlichen Verschleiß aufweist und die Deformation der Glieder Spuren in den Taschen der Nuss hinterlassen haben. Die einsatzgehärtete Kettennuss ist verschleißfest, sollte aber dennoch regelmäßig geprüft werden.

Kettenführung der Stahl CraneSystems Elektrokettenzüge ST
Kettenführung der Stahl CraneSystems Elektrokettenzüge ST

Motoren

Der extrem robuste Aufbau des Elektrokettenzuges ST, ein verwindungssteifes Grundgerüst mit harmonisch abgestimmten Komponenten, macht den Einsatz starker Motoren möglich. Kräftige und schnelle Antriebe sichern eine hohe Effizienz am Arbeitsplatz. Der Elektrokettenzug ST kommt mit einer hohen Standardeinstufung nach FEM einher.

Eine hohe Triebwerksgruppe garantiert eine lange Laufzeit und spricht für die hohe Belastbarkeit des Kettenzuges. Adaptiert werden kraftvolle Motoren mit hoher Einschaltdauer und Schalthäufigkeit. Leistung erzeugt Wärme. Die Kühlung erfolgt im Standard über ein Lüfterrad und die feinen Rippen am Motorgehäuse.

Serienmäßig sind zwei Hubgeschwindigkeiten verbaut. Der langsame Feinhub sorgt für ein schonendes Aufnehmen oder vorsichtiges Absetzen, während der Haupthub große Transportwege in kurzer Zeit erledigt. Auch das Elektrofahrwerk wird serienmäßig mit zwei Fahrgeschwindigkeiten ausgestattet. Dies ermöglicht ein exaktes Positionieren der Last. Optional sind auf Kundenwunsch eintourige und frequenzgeregelte Ausführungen möglich.

Die Temperatur wird stets von einem integrierten Kaltleiterfühler überwacht. Bei Überhitzung wird dessen Widerstand so groß, dass der Motor ab einer vordefinierten Temperatur, stromlos geschaltet wird. Ein Schutz der den Motor vor Überlastung bewahrt.

Die Anschlussspannung beträgt im Standardprogramm 400 V / 50 Hz. Wahlweise lassen sich aber auch alle üblichen Spannungen verwirklichen. Eine Zuleitung wird im Regelfall kundenseitig montiert, kann aber auf Wunsch auch mitgeliefert, vorverdrahtet oder für mobile Anwendungen mit einem CEE-Stecker versehen werden.

Motoren der Stahl CraneSystem Elektrokettenzüge ST
Der Antrieb eines Stahl CraneSystem Elektrokettenzuges ST

Steuerung

Der Elektrokettenzug ST verfügt schon in der Standardausführung über eine übersichtlich angeordnete Schützensteuerung. Eine solche Steuerung ist aller Orts schnell repariert, da sie aus herkömmlichen handelsüblichen Komponenten besteht, die sich überall schnell besorgen und auswechseln lassen. Auch sind Fehler leicht zu lokalisieren und verhältnismäßig einfach zu beheben. Bei einer Platine bleibt häufig nur der Austausch der kompletten Einheit übrig.

Die Steuerspannung beträgt serienmäßig 48 V kann aber optional mit allen anderen üblichen Spannungen ausgeliefert werden. Das Hauptschütz ermöglicht eine interne Sicherheitsabschaltung des Hauptstromkreises. Nur der Steuerstromkreis bleibt intakt, so dass der Elektrokettenzug über den Not-Aus-Taster jederzeit wieder in Betrieb genommen werden kann.

Der elektrische Anschluss des Steuerschalters und des Fahrmotors erfolgt über Steckverbindungen. So lässt sich der Elektrokettenzug schnell und unkompliziert nach erfolgter Montage elektrisch anschließen.

Elektrokettenzüge die beispielsweise extern angesteuert werden sollen lassen sich auch mit einer Direktsteuerung herstellen. Auch sind Sonderwünsche bezüglich der Steuerung möglich. So lässt sich das Gerät auch ohne Steuergerät und/oder Schützensteuerung liefern.

Steuerung der Stahl CraneSystem Elektrokettenzuege ST
Die Schützensteuerung des Elektrokettenzug ST

Bremse

Die Scheibenbremse wird über einen Elektromagneten betätigt, der über einen Gleichrichter mit Strom versorgt wird. Der Gleichrichter ist im Steuerstromkreis hinter den Hub- und Fahrbefehlen, angeordnet. Im Ruhestrom ist die Bremse stromlos. Das Bremsmoment wird durch Federkraft erzeugt. Sobald einer der Steuerbefehle gedrückt und an die Steuerung übermittelt wird, wird dem Magneten Gleichspannung zugeschaltet und die Bremse um einen Spalt gelüftet. Die Reibschlussverbindung zwischen den Bremsbacken und den asbestfreien Bremsscheiben hebt sich auf und der Antrieb kann seinen Drehmoment an die Kettennuss oder den Fahrantrieb frei übertragen. Nimmt man den Daumen von der Steuerbefehlstaste, bricht die Stromzuführung der Bremse ab. Das Magnetfeld wird aufgehoben, worauf die Bremsbacken durch Federkraft mit einem Klacken gegen die Bremsscheiben gedrückt werden. Ruhestrombetätigte Bremsen mit Federbestückung werden als Sicherheitsbremsen eingesetzt und in Sicherheitseinrichtungen wie Hebezeugen verlangt.

Das durch Reibung erzeugt Bremsmoment ist auch dann verfügbar, wenn kein Strom fließt. Das gilt auch bei einem Netzausfall oder Kabelbruch, sodass die Bremse im stromlosen Zustand schließt / bremst. Auf Grund dieser Funktionsweise werden Federdruckbremsen als sicherheitsrelevantes Bauteil verwendet. Aufgehoben wird die Bremswirkung durch das elektromagnetische Prinzip mittels Erzeugung eines Magnetfeldes.

Elektromagnetische Bremsen sind äußerst wartungsarm. Ihr Bremsmoment ist überdimensioniert mit viel Sicherheiten im Rückhalt. Hierdurch wird die Lebensdauer der Bremse entscheidend verlängert. Zudem ist die Bremse völlig geschlossen. Für eine dauerhaft sichere Funktion können Feuchtigkeit, Nebeldämpfe und Stäube nicht von außen eindringen. Der Verschleiß ist über den Bremsspalt messbar und kann vom Servicepersonal leicht überprüft werden.

Bremse der Stahl CraneSystem Elektrokettenzuege ST
Ansicht auf die Bremse und das Lüfterrad

Lackierung

Die Elektrokettenzüge werden standardmäßig mit hochwertigen Grund- und Decklacken in RAL 6018 gelbgrün und RAL 7021 schwarzgrau lackiert. Für Einsätze mit anspruchsvolleren Umgebungseinflüssen empfehlen wir Speziallackierungen beispielsweise für Freigeländeeinsätze oder korrosive Umgebungsbedingungen. Der Farbton kann hierbei frei vom Kunden gewählt werden.


Mögliche Varianten mit dem Kettenzug ST

Eine Vielzahl an Bauformen und Fahrwerksvarianten des Kettenzug ST ermöglicht die Umsetzung unterschiedlichster Anforderungen im Kran und Anlagenbau. Ganz individuell auf Ihre spezifischen Bedürfnisse zugeschnitten als stationäres Hubgerät oder für den Einsatz mit Fahrwerk. Die Fahrwerke sind standardmäßig mit einer Fahrgeschwindigkeit ausgestattet, optional können die Motoren mit zwei Geschwindigkeiten geliefert werden. Aber auch hier sind wir offen für Ihre Wünsche. Die Kettenzüge der Baureihe ST sind weltweit dafür bekannt, dass sie flexibel und vielseitig eingesetzt werden können. Kompakte Baumaße und extrem kurze Anfahrmaße helfen, die Werkshalle optimal auszunutzen.

Elektrokettenzug der Fa. Stahl CraneSystems Typ ST mit Aufhängehaken oder -Bügel im Rollfahrwerk

Rollfahrwerk

Die leichtgängigen Rollfahrwerke für den Kettenzug ST 05 und ST10 1/1 sind in der Standardausführung mit Öse oder Haken pendelnd mit dem Kettenzug verbunden. Auf Wunsch ist eine starre Verbindung mit dem Kettenzug möglich. Mit dem Rollfahrwerk bleibt die niedrige Bauhöhe erhalten. Optionale Radfangsicherungen machen Ihren Arbeitsplatz sicherer.
Elektrokettenzug der Fa. Stahl CraneSystems Typ ST mit Drehgestellfahrwerk

Drehgestellfahrwerk

Für häufige Kurvenfahrten und enge Radien steht das Drehgestellfahrwerk zur Verfügung. Je nach Kurvenradius, Laufbahnflanschbreite oder Nutzung wird es mit einem oder zwei Laufmotoren ausgestattet. Die seitlichen Führungsrollen fahren mit geringstem Verschleiß. Das Drehgestellfahrwerk ist für eine Tragfähigkeit bis 6.300 kg ausgelegt.

Elektrokettenzug der Fa. Stahl CraneSystems Typ ST mit Elektrofahrwerk in normaler Bauhöhe

Elektrofahrwerk ›normale Bauhöhe‹

Selbst mit dem ruhig laufenden Elektrofahrwerk ist die extrem kurze Bauhöhe, durch die große Hakenwege möglich sind, typisch.
Elektrokettenzug der Fa. Stahl CraneSystems Typ ST mit Elektrofahrwerk in kurzer Bauhöhe

Elektrofahrwerk ›kurze Bauhöhe‹

Das ruhig laufende Elektrofahrwerk kann auch mit dem Kettenzug ST ›kurze Bauhöhe‹ kombiniert werden, was die Bauhöhe noch einmal um 33 % reduziert.

Elektrokettenzug der Fa. Stahl CraneSystems Typ ST mit Super Kurzer Katze

Die Super Kurze Katze STK

Wenn Sie keinen Millimeter Hubhöhe verschenken wollen, dann ist die Super Kurze Katze STK von STAHL CraneSystems genau das Richtige. Schon die Bauweise der Kurzen Katze bringt enorme Platzvorteile. Der Kettenzug ist schräg angeordnet, wodurch eine Umlenkrolle entfallen kann. Dies verringert die Bauhöhe um 33 %. Die Super Kurze Katze dagegen erreicht mit der um 60 % reduzierten Bauhöhe maximale Hakenwege vor allem in äußerst niedrigen Räumen. Sie hat ihren Namen zu Recht. Der Abstand von der Trägerunterkante zum Hakengrund beträgt gerade einmal 210 mm bei 5.000 kg Tragfähigkeit und nur 185 mm bei 3.200 kg Tragfähigkeit. Diese Abmessungen sind extrem gering und derzeit einmalig. Die hierbei verwendeten, senkrecht montierten Kettenzüge basieren auf den Standardkomponenten des Kettenzugprogramms ST von STAHL CraneSystems.
Der patentierte Kettentrieb ist einzigartig. Zwei getrennte, synchron laufende Ketten wirken auf eine Hakenflasche. Das Heben und exakte Positionieren der Last erfolgt schaukel- und schwingungsfrei.

Elektrokettenzug der Fa. Stahl CraneSystems Typ ST mit Fahrwerk Ausführung Z

Ausführung ›Z‹

Die Lasthaken befinden sich jeweils links und rechts des Kettenzugs.
Elektrokettenzug der Fa. Stahl CraneSystems Typ ST mit Fahrwerk Ausführung E

Ausführung ›E‹

Die Lasthaken befinden sich auf einer Seite des Kettenzugs.

Elektrokettenzug der Fa. Stahl CraneSystems Typ ST als Doppelkettenzug stationaer

Doppelkettenzug stationär

Der Kettenzug STD wird an die Lastbreite angepasst und starr an einer Unterkonstruktion montiert.
Elektrokettenzug der Fa. Stahl CraneSystems Typ ST mit Fahrwerk für Big-Bags

Big Bag STB

Die Big Bag-Ausführung ist für Traglasten bis 3.200 kg ausgelegt. Die Besonderheit ist der frei wählbare Abstand zwischen Kettenzug und Lasthaken, was das Heben sperriger Lasten oder Big Bags bis zur höchsten Hakenstellung, ohne Störkanten wie Fahrwerk, Kettenzug oder Kettenspeicher, ermöglicht.

Elektrokettenzug der Fa. Stahl CraneSystems Typ ST mit Doppelkettenzug STD Vario

Der Doppelkettenzug STD Vario

Der Hakenabstand ist elektrisch verstellbarer und kann individuell an unterschiedlich lange Lasten angepasst werden. Beide Haken arbeiten absolut synchron. Ein unbeabsichtigtes Verstellen der Lasthaken beim Heben oder Fahren ist nicht möglich.

Die folgenden Videos veranschaulichen die Leichtigkeit, mit der diese Elektrokettenzüge zu Warten und zu Reparieren sind.

Bremseinheit am Elektrokettenzug ST

Das Nachmessen des Bremsspiels wird bei diesem Zug über die Abnahme der Bremshaube und das Messen per Fühlerlehre durchgeführt. In diesem Video wird gezeigt, wie die Bremse bei Untermaß ausgeabaut und erneuert wird.

Kette und Kettenführung am Elektrokettenzug ST

In diesem Video wird der Austausch der Kette, das Wechseln des Kettenrades und die Inspektion der Kettenführung vorgeführt. Besonders anschaulich wird hier auf die extrem roboste Stahlkettenführung dieses Zuges eingegangen.

Bremseinheit am Elektrokettenzug ST05

In diesem Lehrvideo wird das Messen des Bremsspiels vorgeführt, das Nachstellen durch Entnahme von Distanzblechen und das Erneuern der Bremsscheibe inklusive Einstellen der Rutschkupplung äußerst anschaulich vorgeführt.

Lastketteneinheit beim E-kettenzug ST05

Die Erneuerung der Lastkette, des Kettenrades und der Kettenführungsteile sind bei sind am Elektrokettenzug ST in wenigen Arbeitsschritten durchgeführt. Stahl CraneSystems stellt für diese Arbeiten praktische Reparatursets zur Verfügung.

Zur Stahl CraneSystems GmbH

Immer wenn Explosionsschutz und Speziallösungen in der Krantechnik gefragt sind, gehören Stahl CraneSystems Hebezeuge und Krankomponenten zu den Produkten, die weltweit Maßstäbe setzen.
Über 130 Jahre Erfahrung und Know-how fließen in diese innovativen Lösungen „Made in Germany" ein. Zusammen mit STAHL CraneSystems entwickeln wir Ihnen Sonder- und kundenspezifische Speziallösungen für nahezu alle Einsatzbereiche.
Am Fertigungsstandort Deutschland werden Krankomponenten aus hochwertigen Materialien und mit absoluter Präzision nach den jeweiligen Anforderungen gefertigt. Die von uns angebotenen Elektrokettenzüge stellen das Schnelllieferprogramm der Baureihe ST dar. Sie sind innerhalb von 4-5 Tagen abrufbar.
Alternativ können Sie bei uns, für einen Traglastbereich von 125kg bis 160.000kg, aus einem vielfältigen Angebot an Kettenzügen, Seilzügen und Komponenten für die Krantechnik auswählen. Jedes einzelne Produkt von STAHL CraneSystems zeichnet sich durch kompromisslose Qualität, maximale Zuverlässigkeit und optimale Leistungsstärke aus.
Krantechnik von STAHL CraneSystems -- umfassend und innovativ!
