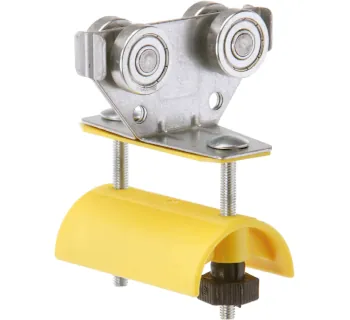

Wampfler Leitungswagen mit Kunststoffauflage
Leitungsauflage aus Kunststoff für Flachkabel
Laufrollen mit Kugellager in verzinkter oder rostfreier Ausführung
- Wagenkörper: Stahl, verzinkt
- Auflagen: Kunststoff
- Verbindungsselemente: Stahl, verzinkt
- Standard Laufrollen: Kugellager, galvanisch verzinkt mit ZZ Dichtung
- Temperaturbereich: -30°C bis +80°C
- Edelstahl Laufrollen: Kugellager, V4A mit 2RS-Dichtung
- Temperaturbereich Edelstahl/Kunst-stoff, säurefest: -10°C bis +80°C
Leitungsauflage aus Kunststoff für Flachkabel
Laufrollen mit Kugellager in verzinkter oder rostfreier Ausführung
- Wagenkörper: Stahl, verzinkt
- Auflagen: Kunststoff
- Verbindungsselemente: Stahl, verzinkt
- Standard Laufrollen: Kugellager, galvanisch verzinkt mit ZZ Dichtung
- Temperaturbereich: -30°C bis +80°C
- Edelstahl Laufrollen: Kugellager, V4A mit 2RS-Dichtung
- Temperaturbereich Edelstahl/Kunst-stoff, säurefest: -10°C bis +80°C
Informationen: Leitungswagen mit Kunststoffauflage
Technische Merkmale
Conductix-Wampfler Leitungswagen sind aus kaum einer industriellen Anwendung wegzudenken. Beispielsweise nutzt man sie in der Eisenbahntechnik, um Leitungen, Kagel oder Schläuche über ein Schleppsystem zuzuführen. Zuverlässig und robust sind sie in allen Größen und Ausführungen erhältlich. Wir haben hier für Sie eine kleine Auswahl an Leitungswagen im Angebot, die für die meisten industriell genutzten Schleppleitungen in Frage kommen.
Es gibt sie in Ausführungen für unterschiedlich breite Leitungen oder Leitungsbündel, Rund- oder Flachleitungen, Innen- oder Außenbereiche. So sind schmale oder breite Auflagen, kurze oder lange Radstände oder korrosions- wie auch säurebeständige Ausführungen erhältlich.
Diese Leitungswagen aus Stahlblech mit Leitungsauflage aus Kunststoff eignen sich spezielle für das Conductix-Wampfler C-Schienen-System 230 und 240.
Auslegung
Die Anzahl der Wagen, die Sie für eine Schleppleitung benötigen hängt von der Schienenlänge des Systems und des erlaubten Leitungsdurchhanges ab. TOMANRO empfiehlt einen Durchhang kleiner einem Meter.

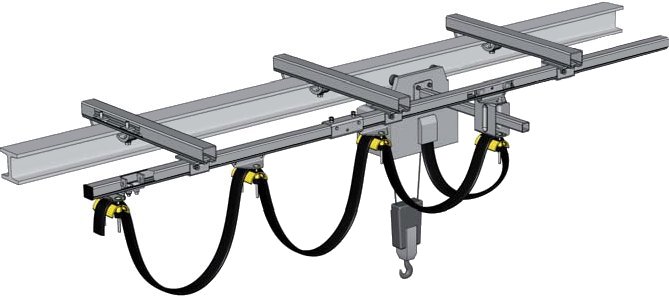

Schaubild zum Einsatz von Leitungswagen für Flachleitung
Gibt es Leitungswagen für Flachkabel und Rundleitungen ?
Leitungswagen für C-Schienensysteme sind sowohl für Flachleitungen als auch für Rundleitungen erhältlich.
Auch eine Kombination von Zuleitungssystemen aus einer Flachleitung einer Rundleitung und einem Schlauch sind möglich.
Der Bahnhof ist Bestandteil des Systems
Planen Sie bei der Konfiguration der Schleppleitung einen genügend langen Bahnhof ein. Wenn beispielsweise das Hebezeug an das Ende des Kranträgers gefahren wird, werden in der C-Schiene alle Leitungswagen zusammengeschoben. Die Leitungswagen reihen sich eng hintereinander auf und benötigen hierbei Platz im Bahnhof.
Sind die Leitungswagen mit anderen System kompatibel ?
Nein. Die Leitungswagen von Conductix-Wampfler passen nicht in die C-Schienen anderer Hersteller. Die Abmessungen der Schienen von Vahle, Brinkmann, Demag, Helm, Bewa, etc. unterscheiden sich meist leicht in Höhe und Breite, sodass die Räder klemmen, der Leitungswagen verkantet oder das Fahrwerk zu viel Spiel hat.
