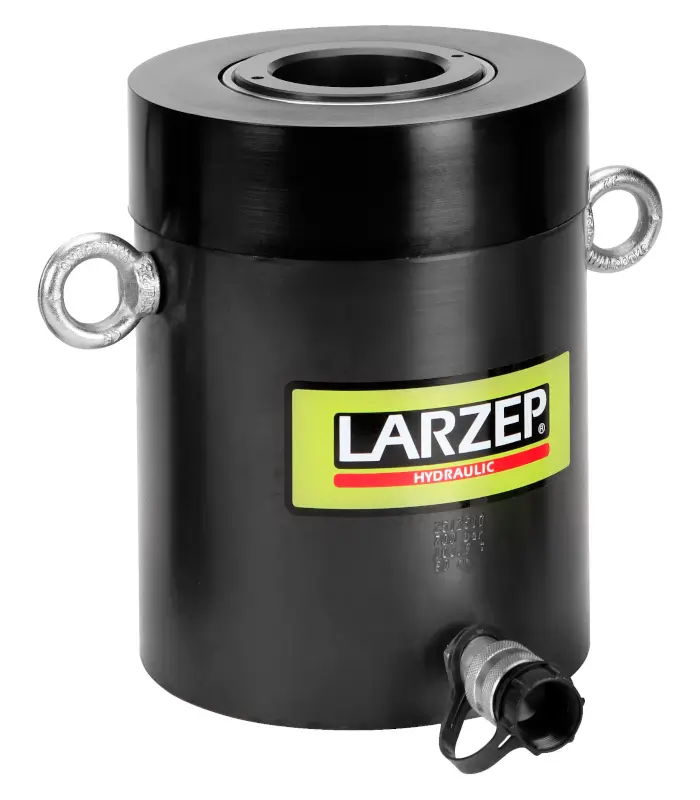

Hohlkolbenzylinder SH 10015 Ansicht 2
Abbildung kann abweichen vom Original
Hohlkolbenzylinder SH 10015 Ansicht 2

Larzep
Hohlkolbenzylinder SH 10015

Druckkraft100 t
Durchgangsbohrung Ø 81 mm
Hub150 mm
Bauhöhe eingefahren367 mm
Ölvolumen max.2225 cm³
Betriebsdruck700 bar
Wirksame Kolbenfläche Druck148 cm²
Zylinderaußendurchmesser213 mm
Gewicht ca.79.0 kg
Artikel-Nr.: LAR-SH10015


Qualitätsmerkmale

  • Für Druck- und Zug-Anwendungen geeignet
  • Gehäuse und Sattel schwarz nitriert
  • Hohlkolben hartverchromt
  • Gewinde am Schaft, Kolben und Boden
  • Kombinierbar mit dem kompletten Larzep-Abzieherprogramm

4.648,00 €
%
UVP 5.810,00
( exkl. MwSt
+ Versandkosten
Lieferzeit: ca. 6 Wochen
Zwischenverkauf vorbehalten!
Anzahl

Bild Typ DruckkraftZugkraftDurchgangsbohrung Ø HubArtikel-Nr. Preis (zzgl. ges. MwSt.)
Larzep Hohlkolbenzylinder SH 01204Hohlkolbenzylinder SH 0120412 t21 mm40 mmLAR-SH01204452,80 €
UVP 566,00
Larzep Hohlkolbenzylinder SH 01208Hohlkolbenzylinder SH 0120812 t21 mm76 mmLAR-SH01208563,20 €
UVP 704,00
Larzep Hohlkolbenzylinder SH 01215Hohlkolbenzylinder SH 0121512 t21 mm150 mmLAR-SH01215763,20 €
UVP 954,00
Larzep Hohlkolbenzylinder SH 02205Hohlkolbenzylinder SH 0220522 t27 mm50 mmLAR-SH02205734,40 €
UVP 918,00
Larzep Hohlkolbenzylinder SH 02208Hohlkolbenzylinder SH 0220822 t27 mm76 mmLAR-SH02208869,60 €
UVP 1.087,00
Larzep Hohlkolbenzylinder SH 02215Hohlkolbenzylinder SH 0221522 t27 mm150 mmLAR-SH022151.091,20 €
UVP 1.364,00
Larzep Hohlkolbenzylinder SH 03006Hohlkolbenzylinder SH 0300630 t34 mm64 mmLAR-SH03006922,40 €
UVP 1.153,00
Larzep Hohlkolbenzylinder SH 03015Hohlkolbenzylinder SH 0301530 t34 mm150 mmLAR-SH030151.352,00 €
UVP 1.690,00
Larzep Hohlkolbenzylinder SH 06008Hohlkolbenzylinder SH 0600860 t56 mm76 mmLAR-SH060081.581,60 €
UVP 1.977,00
Larzep Hohlkolbenzylinder SH 06015Hohlkolbenzylinder SH 0601560 t56 mm153 mmLAR-SH060152.108,80 €
UVP 2.636,00
Larzep Hohlkolbenzylinder SH 10008Hohlkolbenzylinder SH 10008100 t81 mm80 mmLAR-SH100083.275,20 €
UVP 4.094,00
Larzep Hohlkolbenzylinder SH 10015Hohlkolbenzylinder SH 10015100 t81 mm150 mmLAR-SH100154.648,00 €
UVP 5.810,00
Weitere Modelle mit: Druckkraft 100 t
Weitere Modelle mit:Druckkraft 100 t

Beschreibung: Larzep Hohlkolbenzylinder SH 10015

  • Die Hohlkolbenzylinder SH verfügen über eine Durchgangsbohrung, die längs durch den Kolben führt. In der einfachwirkenden Version SH haben sie eine Arbeitsrichtung. In der doppelwirkenden Ausführung wird der Druck sowohl beim Ausfahren als auch beim Einfahren über die Pumpe bzw. den Bediener kontrolliert.
  • Mit Hohlkolbenzylindern läßt sich beispielsweise das Spannen von Seilen, Führen von Gewindestangen und Bolzen, Abziehen von Buchsen, Kugel- und Rollenlagern bewerkstelligen.
  • Der Hohlkolben ist hartverchromte um ihn vor Riefen und Korrosion zu schützen.
  • Zur leichten Befestigung ist der Zylinder mit Montage-Gewinden aussen am oberen Schaft und an der Bodenplatte ausgerüstet. Eine Gummimanschette schützt das Gewinde bei nicht Benutzung.
  • Alternativ sind Hohlkolbenzylinder in Doppeltwirkender Ausführung DH und Aluminium Varianten SAH und DAH erhältlich.
Masszeichnung von Larzep Hohlkolbenzylinder SH 10015

Abmessungen

Hohlkolbenzylinder SH 100 t

A367mm
B517mm
C81mm
D213mm
E170mm
F130mm
H37mm
I8 3/8"-12
J60mm
K5mm
L116mm
M4"-16
N13mm
P25mm
R5/8"-11
S178mm
T19mm
