Rollenbock BN 05K mit Kugellager Ansicht 2
Abbildung kann abweichen vom Original

Frank
Rollenbock BN 05K mit Kugellager

max. Seil-Ø12 mm
max. Seilzugkraft bei 90° Umlenkung1100 kg
Rollenaußen-Ø150 mm
Rolleninnen-Ø126 mm
Empfohlene Seildurchmesser8-12 mm
Gewicht ca.3.0 kg
Artikel-Nr.: FRA-1.406.05K


Qualitätsmerkmale

  • Für hand- und kraftbetriebene Anlagen geeignet
  • Mit fettgefüllten geschlossenen Kugellagern
  • Rollenbock aus Stahl Werkstoff S355J2
  • Rillenprofil entspricht DIN 15061
  • Triebwerksgruppe im Handbetrieb 1Bm/3m
    Triebwerksgruppe im Kraftbetrieb 1Am/4m

178,25 €
( exkl. MwSt
+ Versandkosten
Lieferzeit: ca. 1 Woche
Zwischenverkauf vorbehalten!
Anzahl

Bild Typ max. Seil-Ømax. Seilzugkraft bei 180° Umlenkungmax. Seilzugkraft bei 90° UmlenkungRollenaußen-ØArtikel-Nr. Preis (zzgl. ges. MwSt.)
Frank Rollenbock BN 01G mit GleitlagerRollenbock BN 01G mit Gleitlager6 mm300 kg50 mmFRA-1.406.0199,87 €
Frank Rollenbock BN 01K mit KugellagerRollenbock BN 01K mit Kugellager6 mm300 kg50 mmFRA-1.406.01K130,18 €
Frank Rollenbock BN 02G mit GleitlagerRollenbock BN 02G mit Gleitlager8 mm600 kg75 mmFRA-1.406.02115,55 €
Frank Rollenbock BN 02K mit KugellagerRollenbock BN 02K mit Kugellager8 mm600 kg75 mmFRA-1.406.02K141,67 €
Frank Rollenbock BN 03G mit GleitlagerRollenbock BN 03G mit Gleitlager9 mm800 kg100 mmFRA-1.406.03129,13 €
Frank Rollenbock BN 03K mit KugellagerRollenbock BN 03K mit Kugellager9 mm800 kg100 mmFRA-1.406.03K151,08 €
Frank Rollenbock BN 04G mit GleitlagerRollenbock BN 04G mit Gleitlager10 mm1100 kg125 mmFRA-1.406.04146,90 €
Frank Rollenbock BN 06G mit GleitlagerRollenbock BN 06G mit Gleitlager10 mm2000 kg200 mmFRA-1.406.06255,58 €
Frank Rollenbock BN 04K mit KugellagerRollenbock BN 04K mit Kugellager10 mm1100 kg125 mmFRA-1.406.04K165,71 €
Frank Rollenbock BN 06K mit KugellagerRollenbock BN 06K mit Kugellager10 mm2000 kg200 mmFRA-1.406.06K309,92 €
Frank Rollenbock BN 05G mit GleitlagerRollenbock BN 05G mit Gleitlager12 mm1100 kg150 mmFRA-1.406.05164,66 €
Frank Rollenbock BN 07G mit GleitlagerRollenbock BN 07G mit Gleitlager12 mm3200 kg250 mmFRA-1.406.07298,42 €
Frank Rollenbock BN 05K mit KugellagerRollenbock BN 05K mit Kugellager12 mm1100 kg150 mmFRA-1.406.05K178,25 €
Frank Rollenbock BN 07K mit KugellagerRollenbock BN 07K mit Kugellager12 mm3200 kg250 mmFRA-1.406.07K383,07 €
Frank Rollenbock BN 08G mit GleitlagerRollenbock BN 08G mit Gleitlager16 mm5000 kg300 mmFRA-1.406.08auf Anfrage.
Frank Rollenbock BN 08K mit KugellagerRollenbock BN 08K mit Kugellager16 mm5000 kg300 mmFRA-1.406.08Kauf Anfrage.
Weitere Modelle mit: max. Seil-Ø 12 mm
Weitere Modelle mit:max. Seil-Ø 12 mm

Beschreibung: Frank Rollenbock BN 05K mit Kugellager

Seilrollenbock BN

Der Rollenbock BN ist sowohl für handbetriebene Hebevorrichtungen als auch für kraftbetriebene Anlagen geeignet. Er ist wahlweise mit fettgefüllten, geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Seine extrem steife Bockbauweise besteht aus gebogenen Stahlplatten, die durch zwei Bolzen starr miteinander verbunden sind. Die Seilrolle rollt auf einer geschliffenen Stahlachse ab.

Ein zusätzlicher Bügel oberhalb der Rolle verhindert das Herausspringen des Seils und kann je nach Seilabgang in die gewünschte Richtung gedreht werden. Die Verbindungsbolzen sind so dicht zueinander positioniert, dass ein um 180° über die Rolle gelegtes Seil nicht mit den Bolzen in Berührung kommt. Auch ein waagerecht unter der Rolle abgehendes Seil gerät nicht mit den Stegen in Konflikt.

Im Handbetrieb hat der Rollenbock eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb entspricht die Triebwerkgruppe 1Am/4m. Sowohl der Bock als auch die Seilrolle sind aus dem Werkstoff S355J2 gefertigt und die Oberfläche ist blau chromatiert. Das Rillenprofil ist gedreht und entspricht der DIN 15061.


Download: CAD techn. Details

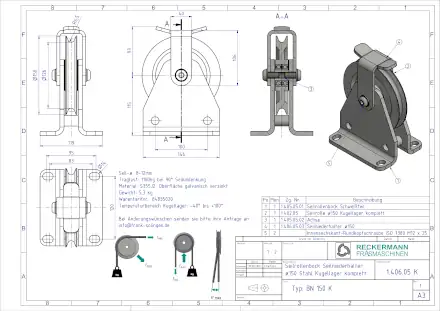

Masszeichnung von Frank Rollenbock BN 05K mit Kugellager

Abmessungen

Rollenbock BN 12 mm

ØD1150mm
ØD2126mm
R6.5mm
A146mm
B119mm
E120mm
F89mm
H115mm
H193mm
ØL14mm
