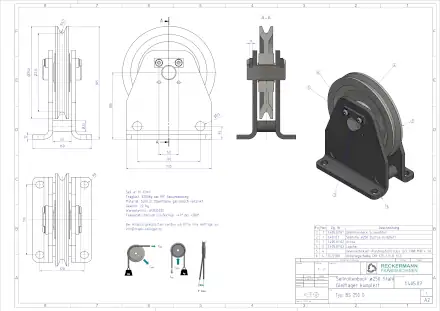

Rollenbock BS 07G mit Gleitlager

Seilrollenbock BS

Der Rollenbock ist sowohl für hand- als auch für kraftbetriebene Anlagen geeignet. Er ist mit einer wartungsfreien Trockengleitlagerung ausgestattet, die sich durch einen niedrigen Reibwert, gute Gleiteigenschaften und geringen Verschleiß auszeichnet. Die Seilscheibe rollt auf einer Bronzebuchse ab, was diese Art der Lagerung kostengünstiger als die Kugellager-Variante macht.

Die gebogenen, miteinander vernieteten Stahlplatten verleihen der Bockkonstruktion eine hohe Steifigkeit und Stabilität, sodass die Seilkräfte mühelos und vibrationsfrei vom Rollenbock aufgenommen werden können. Die vernieteten Querbolzen stehen dem Seil auch bei einer 180° Umlenkung nicht im Wege. Je nach Ablenkung des Seils verhindern sie ein Abspringen des Seils. Die massiven Seitenschilde sind mit Langlöchern vorgebohrt, wodurch sie sich unkompliziert auf Strukturen befestigen lassen.

Die aus Stahl gedrehte Seilrolle sitzt mit der Trockenlagerung auf einer geschliffenen Stahlachse. Bei langsamer Seilgeschwindigkeit im Handbetrieb hat der Rollenbock eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb sinkt die Triebwerkgruppe auf 1Am/4m. Bock und Seilrolle sind aus unlegiertem Qualitätsstahl S355J2 hergestellt. Ihre Oberflächen sind blau chromatiert und damit mit einer sehr korrosionsbeständigen Zinkschicht überzogen. Das Rillenprofil entspricht DIN 15061.
