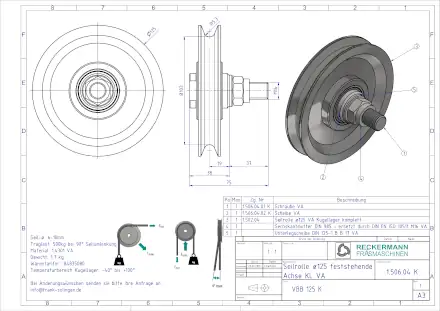

max. Seil-Ø | 10 mm |
max. Seilzugkraft bei 90° Umlenkung | 500 kg |
Rollenaußen-Ø | 125 mm |
Rolleninnen-Ø | 103 mm |
Empfohlene Seildurchmesser | 6-10 mm |
Gewicht ca. | 1.2 kg |
Artikel-Nr.: | FRA-1.506.04K |
Bild | Typ | max. Seil-Ø | max. Seilzugkraft bei 180° Umlenkung | max. Seilzugkraft bei 90° Umlenkung | Rollenaußen-Ø | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
![]() | Seilrolle VBB aus Edelstahl 01G VA mit Gleitlager | 6 mm | 50 kg | 50 mm | FRA-1.506.01 | 134,36 € | |
![]() | Seilrolle VBB aus Edelstahl 01K VA mit Kugellager | 6 mm | 50 kg | 50 mm | FRA-1.506.01K | 174,07 € | |
![]() | Seilrolle VBB aus Edelstahl 02G VA mit Gleitlager | 8 mm | 250 kg | 75 mm | FRA-1.506.02 | 144,81 € | |
![]() | Seilrolle VBB aus Edelstahl 02K VA mit Kugellager | 8 mm | 250 kg | 75 mm | FRA-1.506.02K | 190,79 € | |
![]() | Seilrolle VBB aus Edelstahl 03G VA mit Gleitlager | 9 mm | 350 kg | 100 mm | FRA-1.506.03 | 154,21 € | |
![]() | Seilrolle VBB aus Edelstahl 03K VA mit Kugellager | 9 mm | 350 kg | 100 mm | FRA-1.506.03K | 204,37 € | |
![]() | Seilrolle VBB aus Edelstahl 04G VA mit Gleitlager | 10 mm | 500 kg | 125 mm | FRA-1.506.04 | 168,84 € | |
![]() | Seilrolle VBB aus Edelstahl 04K VA mit Kugellager | 10 mm | 500 kg | 125 mm | FRA-1.506.04K | 222,14 € | |
![]() | Seilrolle VBB aus Edelstahl 05G VA mit Gleitlager | 12 mm | 800 kg | 150 mm | FRA-1.506.05 | 181,38 € | |
![]() | Seilrolle VBB aus Edelstahl 05K VA mit Kugellager | 12 mm | 800 kg | 150 mm | FRA-1.506.05K | 237,81 € |
Die Seilrolle VBB kann sowohl in handbetriebenen als auch in kraftbetriebenen Hub- oder Zugvorrichtungen eingesetzt werden. Der jeweils eingesetzte Seiltrieb beeinflusst die zulässige Betriebsdauer der Rolle. Im Handbetrieb hat die Seilrolle eine Triebwerkgruppe von 1Bm/3m, während sie im Kraftbetrieb der Triebwerkgruppe 1Am/4m zugeordnet ist. Dadurch ist die Einsatzdauer bei kraftbetriebenen Anlagen kürzer, was sich durch die höheren Belastungen, größeren Anfahrmomente, ruckartigen Beschleunigungen und höheren Drehzahlen im Kraftbetrieb erklärt.
Die Seilrolle ist mit einer vormontierten Achse ausgestattet, was eine schnelle und unkomplizierte Seilumlenkung ermöglicht. Für einen optimierten Leichtlauf und minimale Reibungsverluste ist sie mit fettgefüllten, geschlossenen Kugellagern ausgestattet. Die stählerne Seilrolle rollt auf einer geschliffenen Stahlachse ab. Sowohl die Seilscheibe als auch die Achse bestehen aus dem Werkstoff S355J2 und sind galvanisch verzinkt, um sie vor Korrosion zu schützen. Das Rillenprofil ist maßhaltig gedreht und entspricht der DIN 15061.
