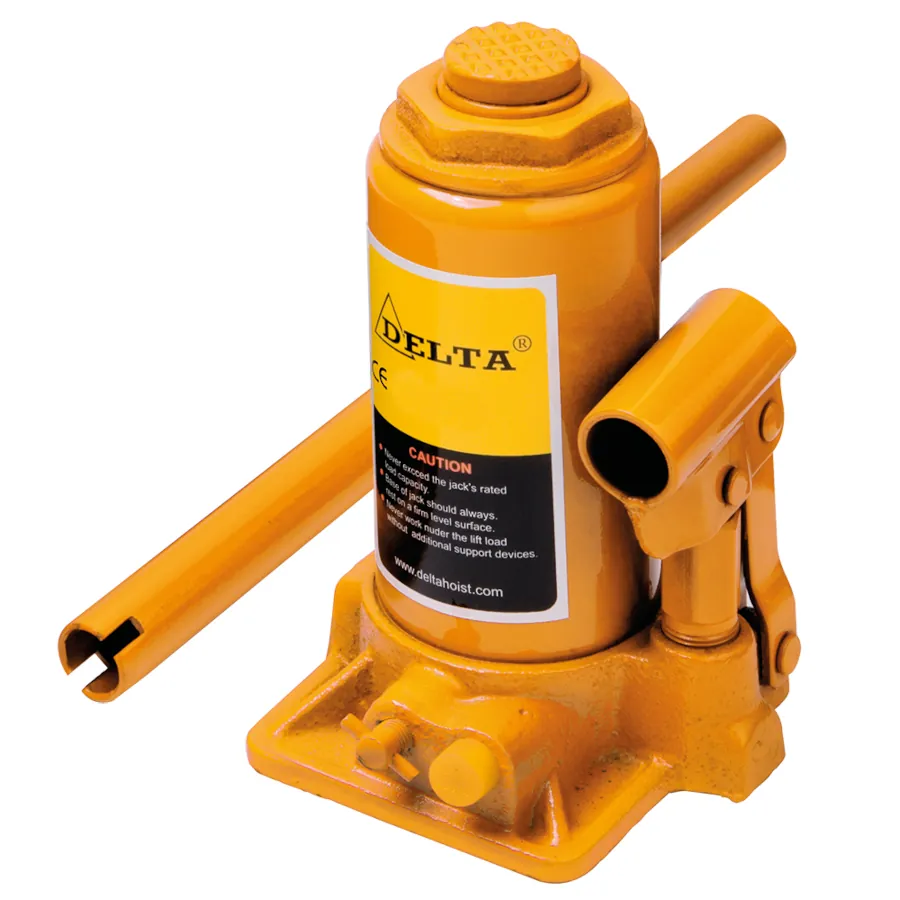

Hydraulischer Heber SG.GR 5 Ansicht 2
Abbildung kann abweichen vom Original

DELTA
Hydraulischer Heber SG.GR 5

Tragfähigkeit5000 kg
Hub125 mm
Höhe min.200 mm
Höhe max.325 mm
Spindelhub60 mm
Pumpe1-stufig
Gewicht ca.4.2 kg
Artikel-Nr.: DEL-SG.GR.05000


Qualitätsmerkmale

  • Leichtes, aber robustes Gehäuse
  • Mit Sicherheitsventil
  • Erfüllt die Maschinenrichtlinie 2006/42/EG
  • Inkl. Prüfzeugnis, CE Konformitätserklärung und Betriebsanleitung

197,95 € (5 Stk / VE)
39.59 € / Stück
( exkl. MwSt
Versandkostenfrei (innerhalb Deutschlands)
Lieferzeit: ca. 1 Woche
Zwischenverkauf vorbehalten!
Anzahl

Bild Typ TragfähigkeitHubHöhe min.Höhe max.Artikel-Nr. Preis (zzgl. ges. MwSt.)
DELTA Hydraulischer Heber SG.GR 2Hydraulischer Heber SG.GR 22000 kg90 mm158 mm248 mmDEL-SG.GR.02000278,20 €
DELTA Hydraulischer Heber SG.GR 3Hydraulischer Heber SG.GR 33000 kg110 mm180 mm290 mmDEL-SG.GR.03000171,20 €
DELTA Hydraulischer Heber SG.GR 5Hydraulischer Heber SG.GR 55000 kg125 mm200 mm325 mmDEL-SG.GR.05000197,95 €
DELTA Hydraulischer Heber SG.GR 8Hydraulischer Heber SG.GR 88000 kg125 mm200 mm325 mmDEL-SG.GR.08000235,40 €
DELTA Hydraulischer Heber SG.GR 10Hydraulischer Heber SG.GR 1010000 kg200 mm125 mm325 mmDEL-SG.GR.10000267,50 €
DELTA Hydraulischer Heber SG.GR 12Hydraulischer Heber SG.GR 1212000 kg135 mm210 mm335 mmDEL-SG.GR.12000124,12 €
DELTA Hydraulischer Heber SG.GR 15Hydraulischer Heber SG.GR 1515000 kg135 mm220 mm355 mmDEL-SG.GR.15000139,10 €
DELTA Hydraulischer Heber SG.GR 20Hydraulischer Heber SG.GR 2020000 kg145 mm235 mm380 mmDEL-SG.GR.20000186,18 €
DELTA Hydraulischer Heber SG.GR 30Hydraulischer Heber SG.GR 3030000 kg150 mm255 mm405 mmDEL-SG.GR.30000243,96 €
DELTA Hydraulischer Heber SG.GR 50Hydraulischer Heber SG.GR 5050000 kg180 mm260 mm440 mmDEL-SG.GR.50000230,05 €
DELTA Hydraulischer Heber SG.GR 100Hydraulischer Heber SG.GR 100100000 kg180 mm330 mm510 mmDEL-GR.G.10004auf Anfrage.
Weitere Modelle mit: Tragfähigkeit 5000 kg
Weitere Modelle mit:Tragfähigkeit 5000 kg

Beschreibung: DELTA Hydraulischer Heber SG.GR 5

Hydraulische Stempel finden meist in Werkstätten, Betrieben und Garagen Verwendung. Sie sind leicht, einfach zu transportieren und platzsparend zu verstauen. Ideal für Arbeiten bei denen Lasten nur kurz mal angehoben werden müssen. Beispielsweise zum Radwechsel, bei dem das Fahrzeug einseitige aufgebockt werden muss. Ein Griff in den Werkzeugschrank und der handliche Stempel ist schnell zur Hand und unter dem Wagen einsatzbereit. Dank einfacher Bedienung sind seine Funktionen fast selbsterklärend.

Der Pumpenhebel ist serienmäßig im Lieferumfang enthalten. Er dient mit seiner Aussparung am Endstück zugleich als Aufsteckwerkzeug um das Ablassventil zu betätigen.

Für den Hebevorgang ist eine feste Grundfläche erforderlich. Sollte diese nicht vorhanden sein kann eine stabile Holzbohle oder eine Metallplatte untergelegt werden und für Festigkeit sorgen.

Der Stempel muss senkrecht unter der Last stehen. Beim Einwirken von Seitenlasten könnten die Führungen mit samt den Dichtungen beschädigt werden.

Das Heben mit dem Stempel

Das Ablassventil wird mittels Pumpenhebel im Uhrzeigersinn geschlossen. Danach wird der Hebel in den Pumpenschwengel des Stempels gesteckt. Mit einsetzender Pumpenbewegung wird Öl in den Hydraulikzylinder des Stempels gepumpt. Mit jedem nach unten führenden Pumpenschlag wird Öl über den Pumpenkolben in das System gedrückt. Während Sie den Pumpenhebel wieder nach oben führen schließt ein Rückschlagventil und verhindert ein Zurückströmen des Öls in den Tank. Die Last kann somit nicht absinken und wird in jeder Position sicher gehalten. Zur gleichen Zeit saugt der Pumpenkolben erneut Öl an um es dann beim nächsten Pumpenschlag in den Zylinder zu befördern. Stetig fährt der Kolben aus und wird vom Öl samt der Last in die Höhe gedrängt. Ein simples aber effektives System. Schon über Jahrtausende praktiziert und jetzt in einem kleinen Unterstellheber zur Vollendung gebracht.

Aus Sicherheitsgründen wird der hydraulische Stempel allzeit von einem Druckbegrenzungsventil überwacht und vor Überlastung geschützt. Die Handhabung wird dadurch sicherer und der Stempel vor Beschädigungen geschützt. Es sollte tunlichst vermieden werden, dem kleinen Kraftpaket, höhere Belastungen als zulässig aufzubürden. Das Druckbegrenzungsventil würde ein solches Vergehen erkennen und die Last gar nicht erst anheben.

Der Teller am Kopf des Zylinders bietet sicheren Halt und lässt sich bei einigen Varianten über ein Gewinde ausdrehen. Nutzen Sie dieses ausgeklügelte Feature falls Sie mit dem ausgefahrenen Zylinder nicht die gewünschte Höhe erreichen.

Sobald die Last gehoben ist sollte sie vor Arbeitsbeginn durch eine Einrichtung abgestützt werden.

Das Senken mit dem Stempel

Zum Senken der Last entnehmen Sie den Pumpenhebel aus dem Schwengel und stecken ihn auf das Ablassventil. Mit einer Drehung gegen den Uhrzeigersinn, öffnen Sie das Ventil und lassen das Öl aus dem Zylinder in den Tank entweichen. Je weiter Sie das Ventil aufdrehen, umso schneller fährt der Kolben ein. Durch zu schnelles und zu weites Öffnen steigt die Senkgeschwindigkeit. Ein gefühlvolles Ablassen ist ratsam. Das Schraubsitzventil ist hierzu feinfühlig regulierbar. Sie sollten das Ablassventil langsam aufdrehen und möglichst nur um eine halbe Umdrehung. Dies gewährt ihnen die nötige Kontrolle beim Absenken der Last.

Dieser zuverlässige Helfer lässt sich platzsparend verstauen und passt in jeden Kofferraum. Ein Stempelheber für den schnellen Einsatz. Er bietet eine leichtgängige einfache Bedienung und das bei höchster Sicherheit. Der Hydraulikheber ist in verschiedenen Größen erhältlich. Bei Bestellung des hydraulischen Stempels sorgen wir bei TOMANRO für eine möglichst schnelle Auslieferung.

Masszeichnung von DELTA Hydraulischer Heber SG.GR 5

Abmessungen

Hydraulischer Heber SG.GR 5000 kg

A200mm
B125mm
C60mm
