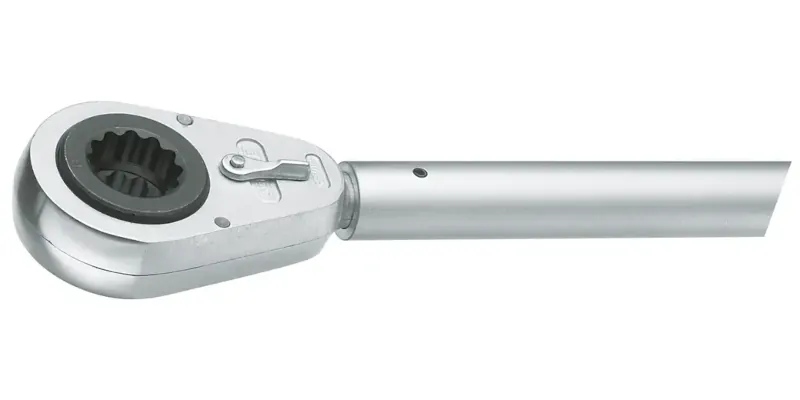

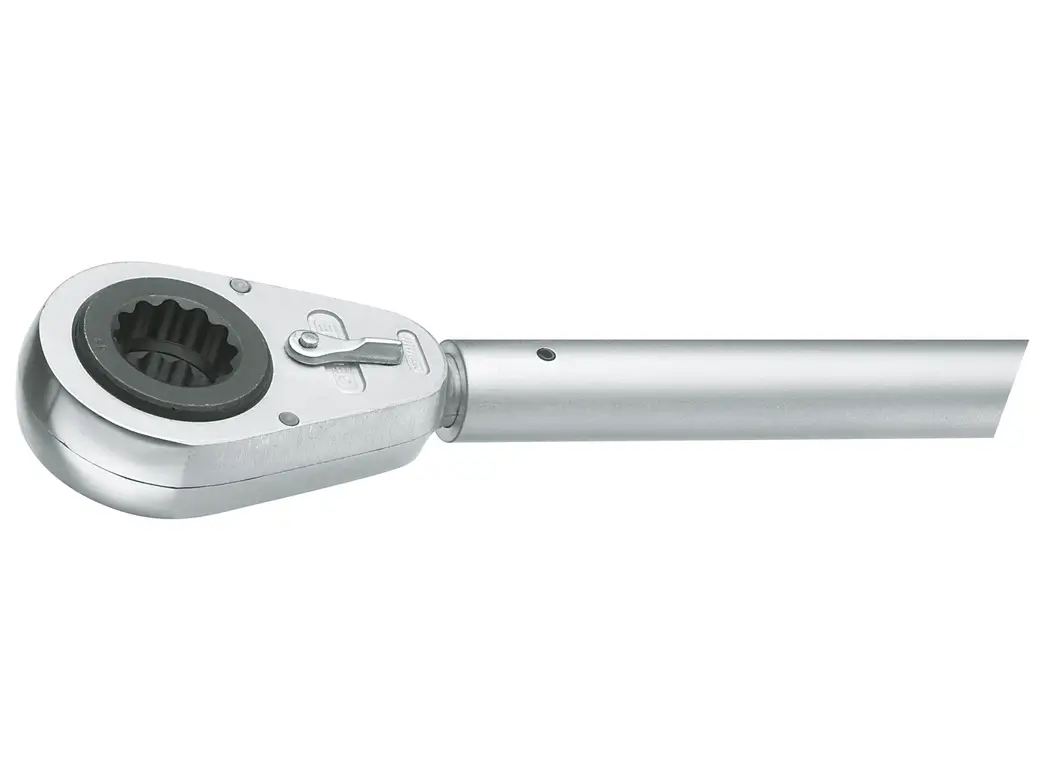

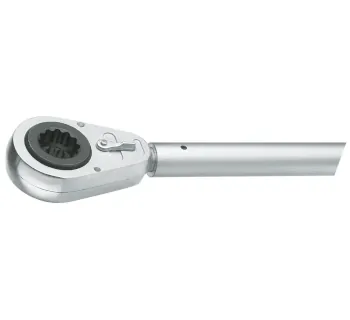

GEDORE Umschaltknarre mit Einsatzring UD 41

Die GEDORE Umschaltknarre mit Einsatzring UD 41 ist eine schwere, handbetätigte Ratsche mit fest integrierter 12-kant UD-Profil-Ringöffnung für große Schlüsselweiten im Bereich von typischerweise 30 mm bis 46 mm. Der feste UD-Einsatzring und der lange Hebel machen die Knarre ideal zum Lösen und Anziehen hochbelasteter Schraubverbindungen im Stahlbau, Geräte- und Anlagenbau sowie an Flanschverbindungen. Gefertigt aus GEDORE Vanadium Stahl 31CrV3 und voll verchromt, bietet sie maximale Belastbarkeit und Korrosionsschutz im harten Profieinsatz.

Aufbau, Material und Funktionsweise

Die Umschaltknarre UD 41 ist als robuste Hebelratsche mit festem Einsatzring konstruiert:

• Festeingebauter 12-kant UD-Einsatzring – der Ring ist unlösbar im Knarrenkopf integriert, wodurch eine spielfreie Kraftübertragung auf Sechskantschrauben und Muttern gewährleistet ist. Das UD-Profil greift kraftschonend an den Flanken der Schraubenköpfe an.
• Ratschenmechanik mit Umschalthebel – über einen leichtgängigen Richtungsumschalter wird zwischen Rechts- und Linkslauf gewechselt, ohne die Knarre absetzen zu müssen.
• Langer Hebel – je nach Variante mit Gesamtlängen von z. B. 620 mm oder 910 mm ausgeführt, um hohe Drehmomente bei kontrollierter Handkraft zu ermöglichen.
• Werkstoff GEDORE Vanadium Stahl 31CrV3 – geschmiedet, vergütet und verchromt für hohe Zähigkeit, Verschleißfestigkeit und Korrosionsschutz.
• Feinverzahnte Ratsche – typischer Rückschwenkwinkel von etwa 11.25° bei kompakteren Varianten (z. B. 41 30) bzw. 15° bei langen B-Ausführungen, ideal bei beengten Platzverhältnissen.

Die Kraft wird vom Handhebel über das Ratschengetriebe direkt auf den UD-Ring übertragen. Durch die 12-kant-Geometrie kann die Knarre in kleinen Winkelschritten umgesetzt werden – ein Vorteil bei großen Schraubverbindungen in engen Einbausituationen.

Typische Einsatzbereiche

Die Umschaltknarre mit Einsatzring UD 41 kommt überall dort zum Einsatz, wo große Schlüsselweiten und hohe Drehmomente gefordert sind:

• Stahl- und Anlagenbau – Montage und Wartung von Stahlkonstruktionen, Rahmen, Trägerverbindungen und schweren Maschinenfundamenten.
• Flanschverschraubungen – Anziehen und Lösen von Rohrleitungsflanschen und Armaturen mit großen Sechskantverschraubungen.
• Schwerer Maschinenbau – Arbeiten an Pressen, Walzwerken, Getrieben und Förderanlagen.
• Instandhaltung (MRO) – regelmäßige Kontrolle und Nachziehen sicherheitsrelevanter Schraubverbindungen in Industrie, Kraftwerken und Werkstätten.

Varianten und Unterschiede innerhalb der Baureihe UD 41

Die GEDORE Baureihe UD 41 umfasst mehrere Ausführungen mit unterschiedlichen Schlüsselweiten, Längen und Rückschwenkwinkeln. Typische Beispiele sind:

Bei der Auswahl innerhalb der Serie UD 41 sind vor allem die benötigte Schlüsselweite, das erforderliche Drehmoment (Hebellänge) sowie der verfügbare Arbeitsraum entscheidend. Kompaktere Ausführungen sind leichter zu handhaben, während B-Varianten durch ihren längeren Hebel deutlich höhere Drehmomente ermöglichen.

Praxisanwendung – richtige Handhabung

Für einen sicheren und effizienten Einsatz der Umschaltknarre mit Einsatzring UD 41 empfiehlt sich folgende Vorgehensweise:

• Passende Schlüsselweite wählen – der UD-Ring muss spielfrei auf dem Schraubenkopf sitzen, um Kantenbelastung und Abrutschen zu vermeiden.
• Knarre axial ausrichten – der Knarrenkopf sollte möglichst gerade auf dem Schraubenkopf sitzen, um Querkräfte und Verkantungen zu minimieren.
• Umschalthebel klar wählen – vor Arbeitsbeginn den Richtungsumschalter eindeutig auf Lösen oder Anziehen stellen.
• Gleichmäßige Krafteinleitung – hohe Drehmomente immer mit ruhigem, stetigem Kraftaufbau und beiden Händen erzeugen, nicht „ruckartig springen“.
• Ratschenhub ausnutzen – in beengten Bereichen kurze Ratschenbewegungen nutzen und die Knarre in kleinen Winkeln nachsetzen.

Häufige Fehler in der Anwendung

In der Praxis führen einige typische Fehler zu unnötigem Verschleiß oder sogar Beschädigungen:

• Falsche Schlüsselweite – ein zu großer oder zu kleiner UD-Ring rundet Schraubenköpfe ab und überlastet die Ratschenmechanik.
• Verwendung als Hebelstange oder Hammer – Schläge auf den Knarrenkörper oder das Aufstecken nicht freigegebener Verlängerungsrohre können zu Rissen und Zahnausbrüchen führen.
• Verkanten des Einsatzrings – schräges Ansetzen erhöht die Kantenpressung; sowohl Schraube als auch Ringprofil können beschädigt werden.
• Mangelnde Reinigung und Schmierung – Verschmutzungen im Knarrenkopf oder fehlende Schmierung der Mechanik verringern Lebensdauer und Leichtgängigkeit.
• Unkontrolliertes Überziehen – ohne anschließende Prüfung mit einem Drehmomentschlüssel droht Über- oder Untervorspannung bei sicherheitsrelevanten Verbindungen.

Sicherheitsaspekte und relevante Normen

Die Umschaltknarre UD 41 ist für den Einsatz mit handbetätigten Steckschlüsseleinsätzen und Verbindungsteilen konzipiert, wie sie in Normen wie DIN 3120 / ISO 1174 (Innenvierkantantriebe) und DIN 3124 / ISO 2725-1 (Steckschlüsseleinsätze) beschrieben sind. Ratschen selbst orientieren sich an DIN 3122 in Verbindung mit ISO 3315, welche Drehmomentprüfungen und Anforderungen an handbetätigte Antriebsteile festlegt.

Für den praktischen Einsatz sollten folgende Sicherheitsregeln beachtet werden:

• Persönliche Schutzausrüstung – insbesondere Schutzhandschuhe und Sicherheitsschuhe, bei Arbeiten in der Höhe zusätzlich Absturzsicherung.
• Keine unzulässigen Verlängerungen – Verlängerungsrohre nur verwenden, wenn sie ausdrücklich vom Hersteller für diese Knarre freigegeben sind.
• Regelmäßige Sichtprüfung – Risse, aufgebogene Zähne, deformierte Ringprofile oder schwergängige Umschalthebel sind ein klares Ausschlusskriterium.
• Drehmomentkontrolle – kritische Verbindungen sollten nach dem Anziehen mit einem kalibrierten Drehmomentschlüssel nach Norm DIN EN ISO 6789 überprüft werden.

Passende GEDORE Ergänzungswerkzeuge und Zubehör

Um die Umschaltknarre mit Einsatzring UD 41 in ein durchgängiges Schraubsystem einzubinden, bieten sich folgende GEDORE Produkte an, die ebenfalls bei TOMANRO erhältlich sind:

• GEDORE Steckschlüssel-Satz 3/4 Zoll UD 32 – kompletter Steckschlüsselsatz mit 3/4"-Antrieb und 6-kant bzw. 12-kant UD-Profil für große Schrauben und Muttern. Ideal, wenn neben den mit UD 41 bedienten Flanschschrauben auch weitere Verschraubungen mit Stecknüssen bearbeitet werden sollen.
• GEDORE Steckschlüsseleinsatz 3/4 Zoll UD 32 – einzelne Steckschlüsseleinsätze nach DIN 3124 / ISO 2725-1 mit Innenvierkant gemäß DIN 3120 / ISO 1174 – passend zu GEDORE Knarren und Verlängerungen für weitere Schraubfälle.
• GEDORE Steckschlüsselsatz CT – Steckschlüssel-Sätze in Schaumstoff-Modulen CT zur strukturierten Werkzeugorganisation im Werkstattwagen, inklusive optischer Vollständigkeitskontrolle über zweifarbige Einlagen.
• GEDORE Drehmomentschlüssel DREMOMETER – zur normgerechten Kontrolle der Anziehdrehmomente nach der Vormontage mit der Umschaltknarre UD 41. Je nach Baugröße können passende Steckschlüsseleinsätze oder Ring-/Gabelkopfadapter verwendet werden.

In Kombination entsteht ein vollständiges GEDORE System aus Knarren, Steckschlüsseln und Drehmomenttechnik, das von der groben Vormontage bis zur dokumentierten Drehmomentverschraubung alle Schritte abdeckt.
