Ausleger für Stromabnehmer

L=200mm

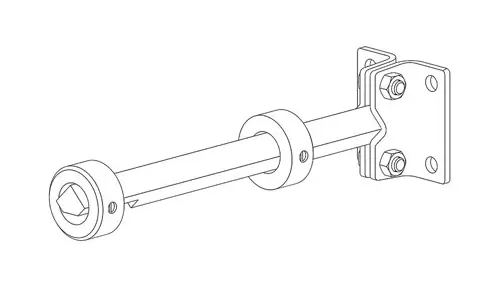

Ausleger für Stromabnehmer

Abbildung kann abweichen vom Original

Ausleger für Stromabnehmer L=200mm

Länge	200 mm
Gewicht ca.	0.44 kg
Artikel-Nr.:	020194-200

Qualitätsmerkmale

Pohlzahl max. 7

54,38 €

( exkl. MwSt |

+ Versandkosten

Lieferzeit: z.Zt. ab Lager lieferbar
Zwischenverkauf vorbehalten!

Anzahl

Beschreibung: Wampfler Ausleger für Stromabnehmer L=200mm

Stromabnehmer am Ausleger montieren

Die Stromabnehmer werden mit einem Ausleger (Bestell-Nr.: 020194-200) oder einem Mitnehmerbügel (Bestell-Nr.: 081050-20x) auf dem Fahrzeug montiert.

Dazu werden die Stromabnehmer auf die Achse des Auslegers oder des Mitnehmerbügels gesteckt. Für den Schutzleiter-Stromabnehmer ist auf der Achse außen eine Aussparung vorhanden. So ist eine falsche Montage des Schutzleiters ausgeschlossen.

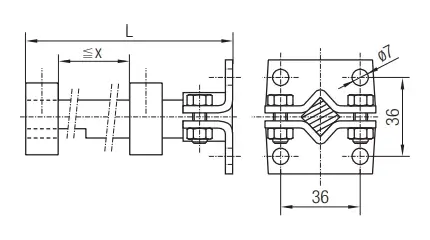

Abemssungen Conductix Wampfler 0811 Ausleger für Einzelstromabnehmer 020194-200

L = 200 mm, X = 140 mm

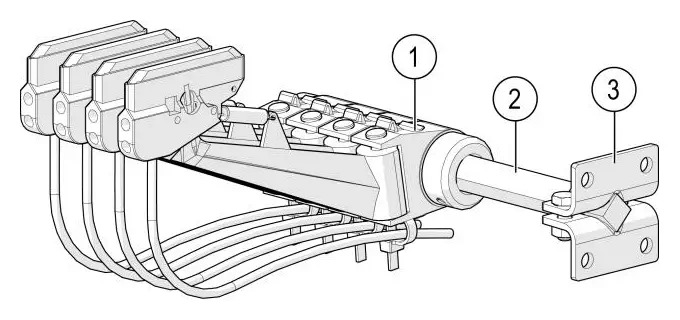

Montage-Schritte

Beim Einbau der Stromabnehmer auf die richtige Einbauposition achten.
Stromabnehmer auf die Achse des Auslegers (2) stecken (maximal vier Stromabnehmer).
Schutzleiter-Stromabnehmer auf die Aussparung in der Achse stecken.
Der Ausleger wird mit vier Schrauben am Anschlussflansch (3) auf eine geeignete Stelle des Fahrzeugs montiert.
Der Mitnehmerbügel (5) wird mit zwei Schrauben auf das Fahrzeug montiert.
Bei Anlagen mit Bogen darauf achten, dass die Stromabnehmer im Drehpunkt oder in der Lenkachse eingebaut werden – nur so kann gewährleistet werden, dass der korrekte Anpressdruck bei Kurvenfahrten (innen/außen) erhalten bleibt.
