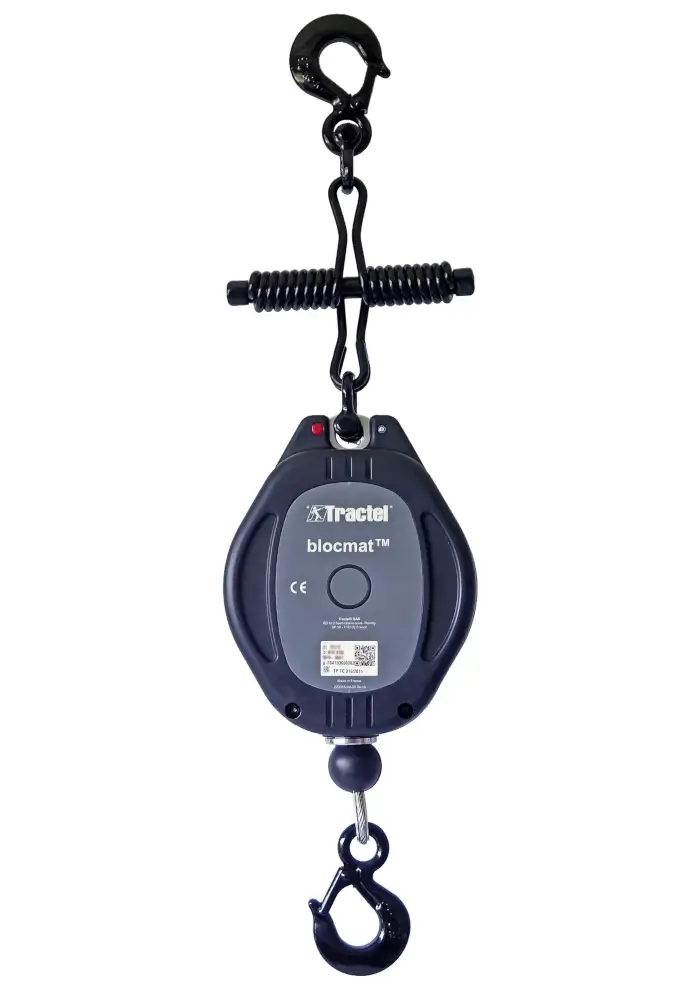

Lastsicherung blocmat™ TSD 10

Ausstattung und Verarbeitung

Das Lastsicherungsgerät mit automatischer Aufwicklung blocmat™ TSD von TRACTEL® ist ein Sicherheitsgerät zum Schutz der Last beim Bruch der Lastaufhängung. Der blocmat™ TSD ist nur zur Sicherung von Lasten zugelassen, nicht zum Schutz von Personen gegen Absturz.

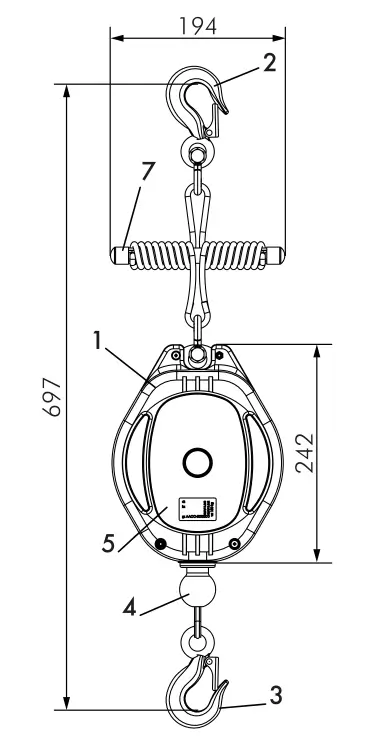

1. Gehäuse
2. Struktur-Anschlagpunkt
3. Seilhaken
4. Gummianschlag
5. Typenschild
6. Tragegriff
7. Falldämpfe

Funktion

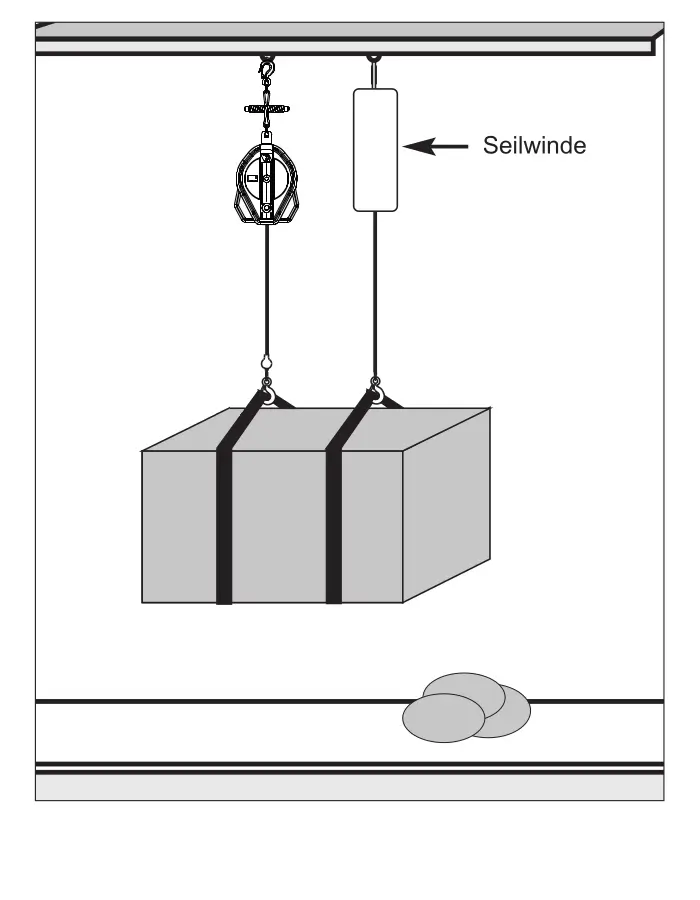

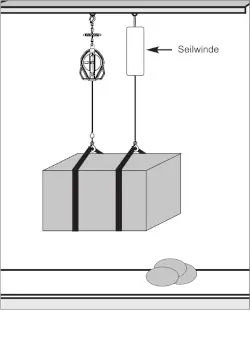

Das Lastsicherungsgerät mit automatischer Seil-Aufwicklung blocmat™ TSD bewirkt das automatische Abfangen der Last, falls diese abstürzen sollte. Der blocmat™ TSD wird an einer Tragkonstruktion über der Last angebracht. Die Last bewegt sich in der Vertikalen, senkrecht unter dem blocmat™ TSD. Über das integrierte Seil wird die Last mit dem blocmat™ TSD verbunden. Der Blocmat hält das Seil hierbei ständig gestrafft, da eine auf die Seiltrommel wirkende Rückholfeder die Länge des Seils fortwährend anpasst.

Bei einem Lastabsturz erfolgt die Blockierung durch eine Sperrklinke (Version 10 m) oder zwei Sperrklinken (Version 18 m). Die Sperrklinken rasten ein, wenn die Beschleunigung der am Haken befestigten Last zu groß wird. Eine Fliehkraft löst den Mechanismus aus. Die Auffangkraft liegt unter 650 daN, selbst wenn die Last bei vollständig abgerolltem Seil abstürzen sollte. Dies garantiert der am Falldämpfer integrierte blocmat™ TSD.

Da das Seil zwischen Last und blocmat ™ TSD ständig unter Spannung gehalten wird, ist die Fallhöhe niedrig und kontrolliert.

Der blocmat™ TSD ist ein tragbares Gerät mit entsprechenden Vorteilen:

• leicht,
• zwei Tragegriffe,
• leichtes Anschlagen dank eines Hakens mit Hakensicherung,
• Gehäuse ohne scharfe Kanten.
