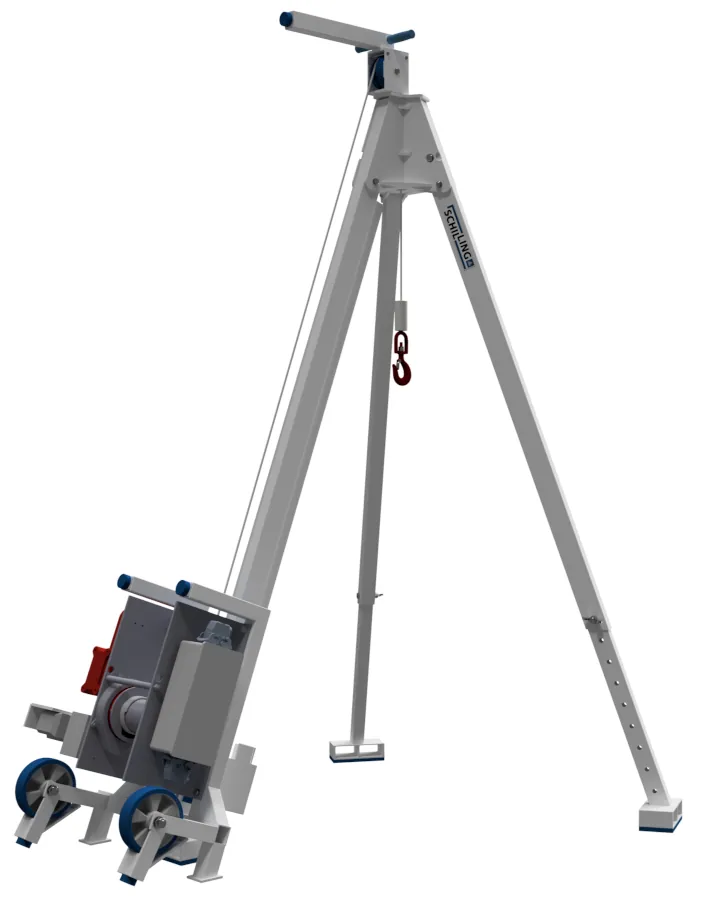

Dreibock mit Elektro-Seilwinde

Der Alu-Dreibock mit integrierter Elektro-Seilwinde von Schilling ist ideal, um lange Hübe mit hohen Traglasten einfach und leicht durchzuführen. Er lässt sich in Windeseile aufbauen und ist in kürzester Zeit einsatzbereit. Seine Konstruktion aus stabilem Vierkantprofil sorgt für einen guten Stand und eine hohe Sicherheit. Trotz seiner massiven Bauart verleiht ihm das Aluminium ein relativ geringes Eigengewicht.

Die Elektro-Seilwinde

Die Elektro-Seilwinde ist mit ihren 80 kg Eigengewicht am Fuß einer der 3 Verstellbeine fest montiert. Sie wird über Drehstrom (400V/50Hz) betrieben und ist hierfür eigens mit einer Zuleitung und einem 16A CEE-Stecker ausgestattet. Die Steuerung erfolgt über einen Hängetaster. Ihr Lastseil ermöglicht einen Hub von 30 m und ist im Lieferumfang enthalten. In der obersten, dritten Seillage hat die Winde eine Tragfähigkeit von 780 kg und eine Hubgeschwindigkeit von 6,0 m/min. Wird das Seil zunehmend von der Trommel abgelassen, erhöht sich die Tragkraft auf 1000 kg während sich ihre Hubgeschwindigkeit auf 4,5 m/min reduziert.

Leichtes Handling

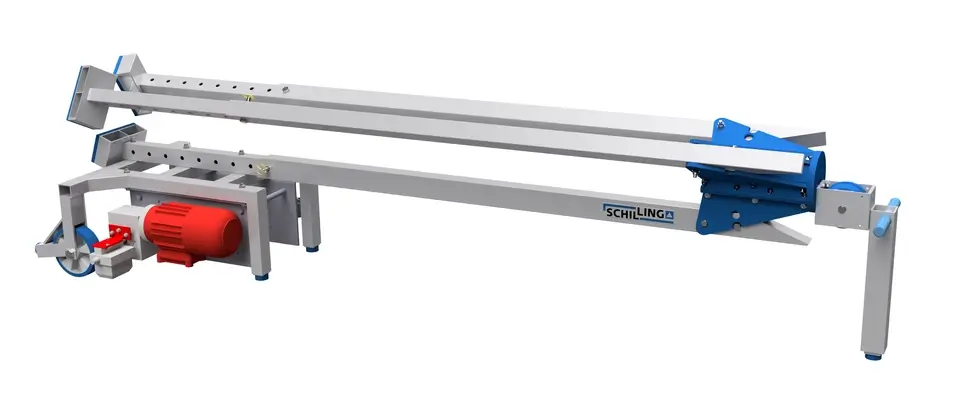

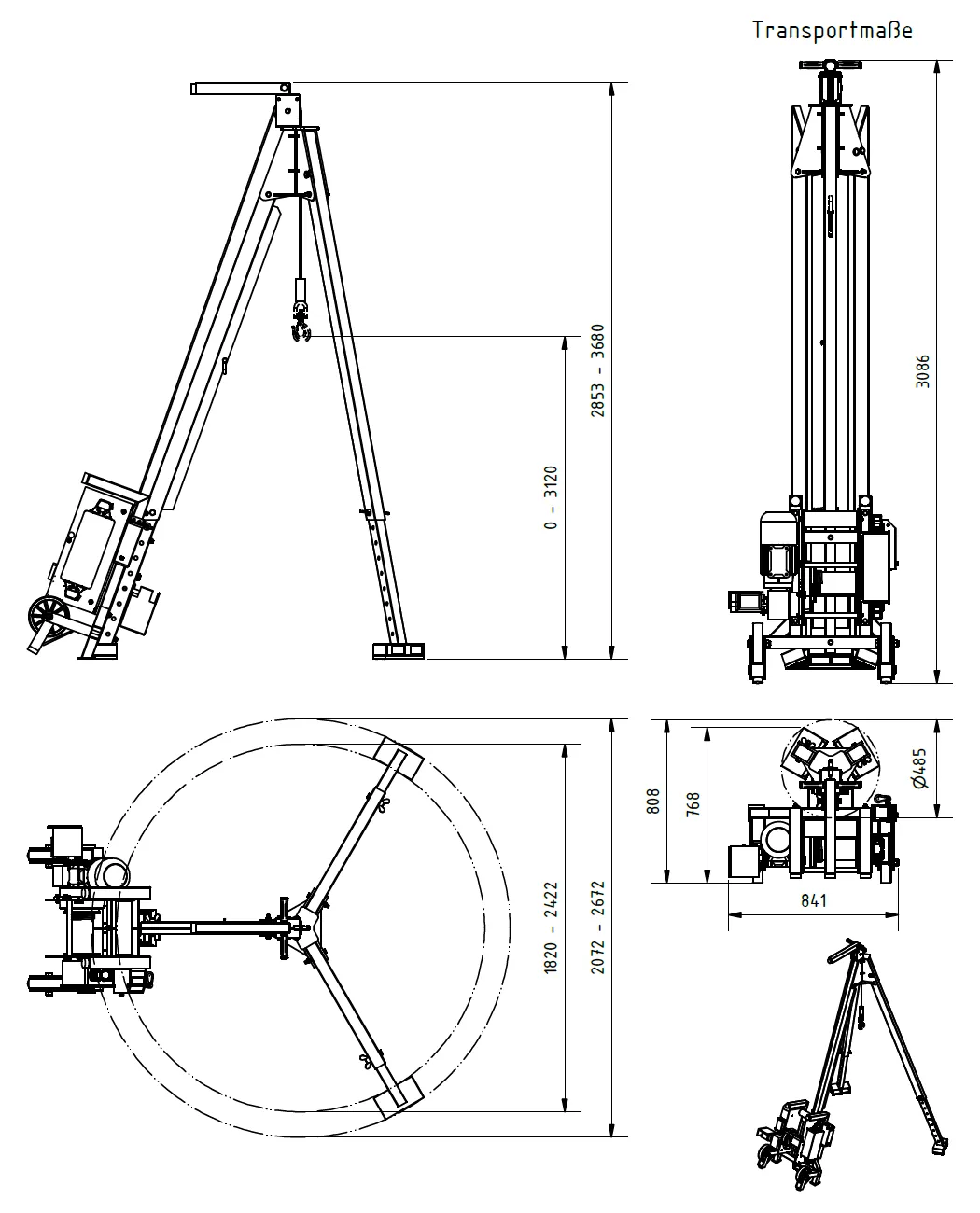

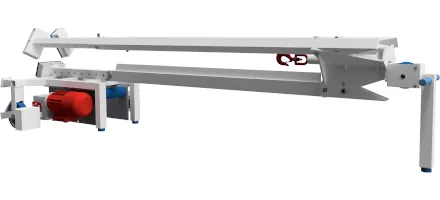

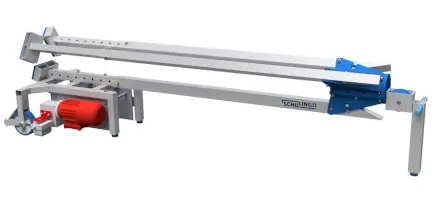

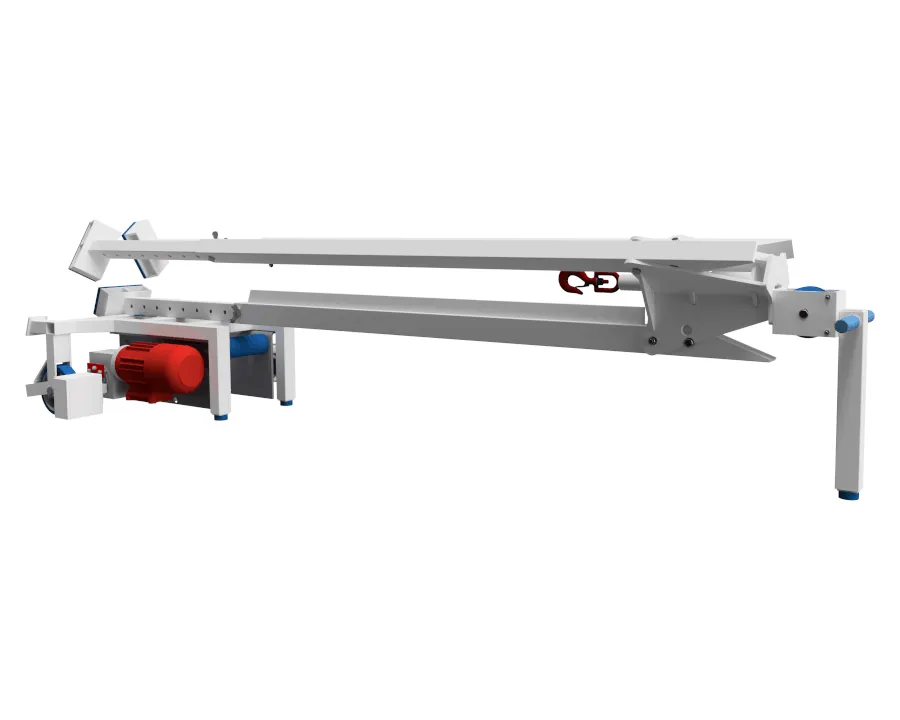

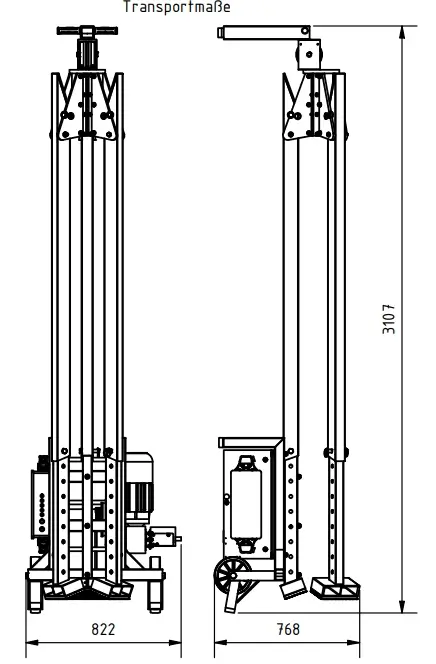

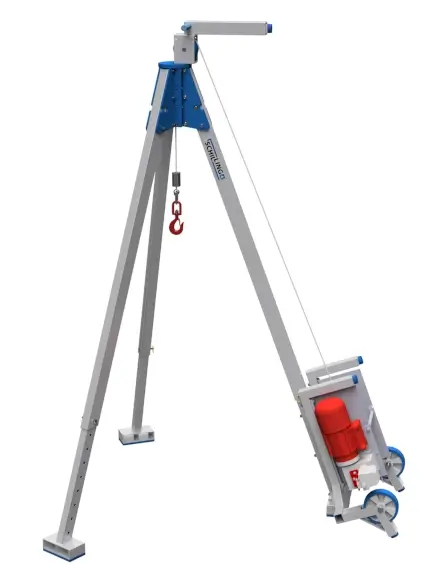

Der Dreibock lässt sich einklappen und seine Verstellfüße bis zum Anschlag einfahren. Die Packmaße betragen 3107 m in der Länge und 768 mm in der Höhe. Ist der Dreibock auf dieses Maß gebracht, lassen sich die drei Schenkel mit einem beiligenden Spanngurt verschnüren und für den Transport sichern.
Das integriete Fahrwerk erleichtert das Handling und ermöglicht einen schnellen Standortwechsel. Hierzu wird der Dreibock an seinem Doppel-Handgriff gepackt, das Paket am leichten Ende angehoben und mittels Fahrsatz verrollt.

Einsatzmöglichkeiten

Zusätzlich zur Seilwinde verfügt der Dreibaum über eine um 360° drehbare Anschlagöse. Diese eignet sich zum Einhängen von hand- oder elektrisch betriebenen Hebezeugen. Häufig werden hier auch Stirnradflaschenzüge verwendet. Sie sind leicht und von externen Kraftquellen unabhängig. Hingegen empfiehlt sich für häufige oder lange Hübe der Einsatz der Elektro-Seilwinde.

Hohe Standfestigkeit

Gummisohlen unter den großen Fußplatten erhöhen die Standfestigkeit.
Der Dreibaum dient zum Heben von Lasten, insbesondere an Stellen, die für herkömmliche Geräte schwer zugänglich sind. Für den Personentransport ist er nicht zugelassen.

Kurze Aufbauzeit

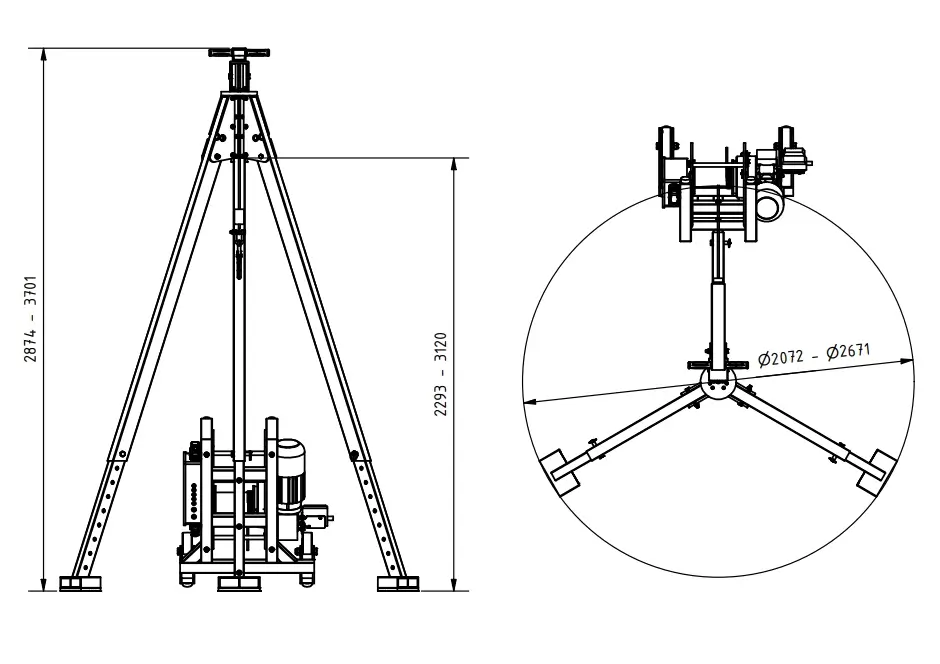

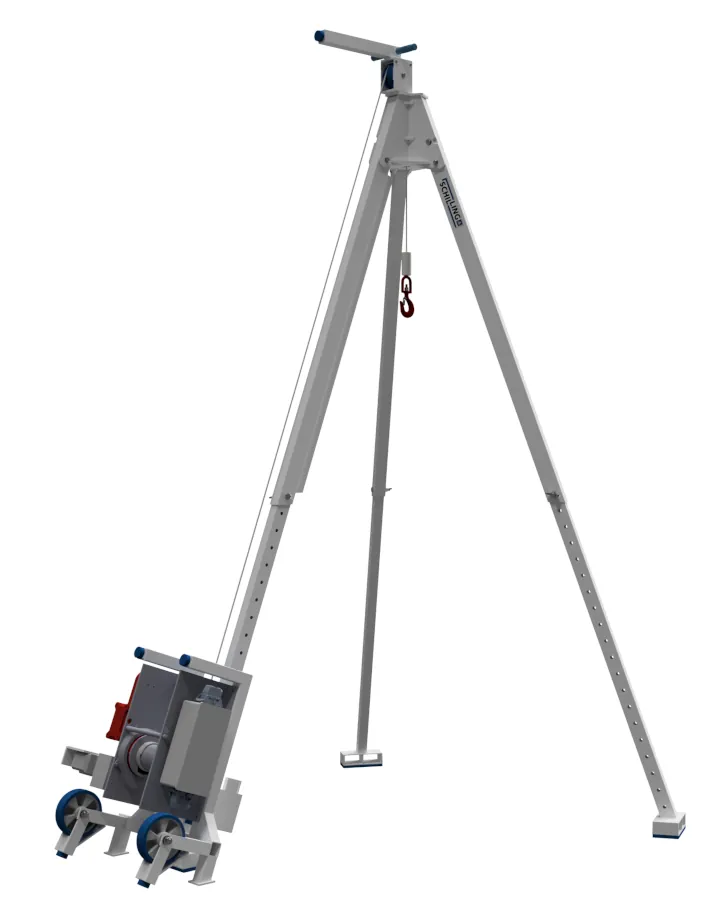

Zur Montage wird der Dreibaum hingelegt und die Beine auf die voraussichtlich benötigte Höhe ausgezogen. Mittels Steckbolzen werden sie arretiert und die Bolzen über Klappstecker gesichert. Die drei Schenkel werden nacheinander ausgeklappt bis die Steckbolzen im Sternkopf einrasten. Am Ende wird der Dreibaum seitlich angehoben und aufgestellt. Die Arbeitshöhe ist frei wählbar und über ein feines Raster indivudell nachstellbar.
