Hadef Rollfahrwerk 18/16 R VA

Das HADEF Rollfahrwerk 18/16 R VA ist ein Einschienen-Rollfahrwerk (Schiebefahrwerk) aus Edelstahl zur horizontalen Verfahrung von Lasten auf genormten Stahlträgern bis zur jeweiligen Nennlast. Es ist für korrosive Umgebungen, hohe Luftfeuchtigkeit und Reinraum-Anwendungen ausgelegt.

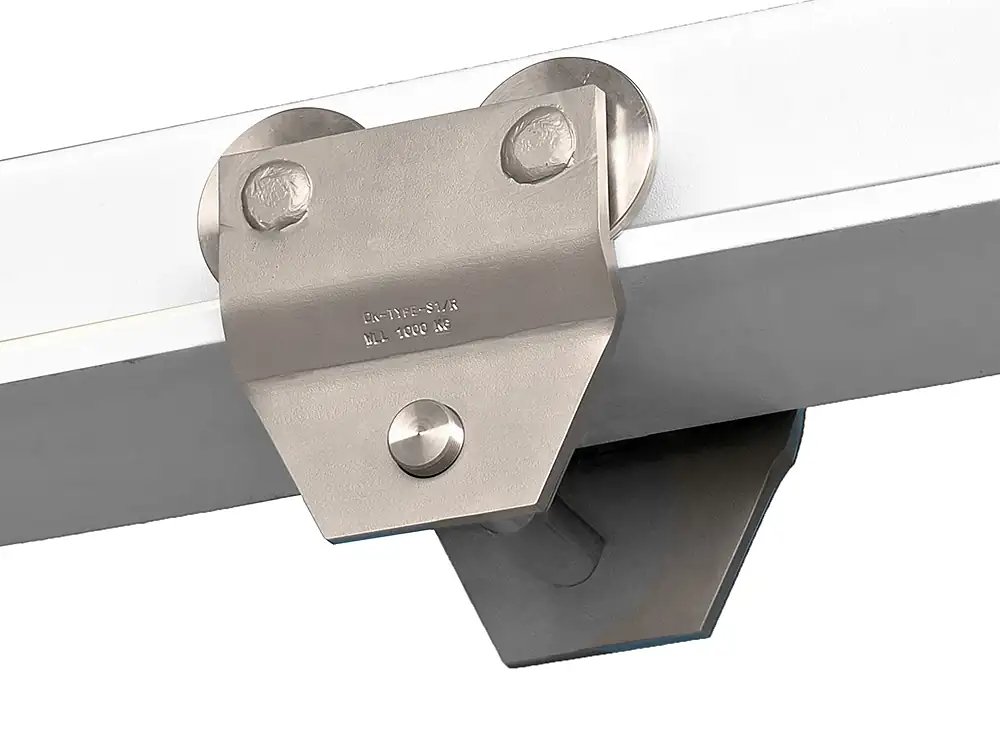

Abbildung: Schiebefahrwerk aus Edelstahl zur Verfahrung auf dem Trägerflansch.

Aufbau & Funktionsprinzip

• Laufrollen aus Edelstahl mit wartungsfreien Wälzlagern, profiliert für genormte Träger.
• Seitenschilder aus Edelstahl mit integrierten Radbruchstützen.
• Lastbolzen in verschiedenen Längen (Ausführung 1N / 2N / 3N) zur Anpassung an die Flanschbreite.
• Handkette aus Edelstahl zum manuellen Verfahren.

Das Fahrwerk wird am Trägerflansch montiert und dient als fahrbarer Aufhängepunkt für ein Hebezeug. Der Einsatz ist für das horizontale Verfahren auf Laufträgern bis zur maximalen Nennlast vorgesehen.

Einsatzbereiche

• Feuchte Produktionsbereiche, Waschräume, Lebensmittel-nahes Umfeld (korrosionskritisch).
• Reinräume und hygienisch sensible Zonen, in denen Edelstahl vorteilhaft ist.
• Überdachte Installationen; bei Außenmontage werden Schutzmaßnahmen empfohlen (z. B. Wetterschutzdach in Parkposition).

Für den Außeneinsatz sind Schutz vor Regen/Schnee/Sonne/Staub sowie Vorsicht bei Kondensation durch Feuchte- und Temperaturschwankungen sinnvoll, um Laufbahn und Lagerstellen zu schonen.

Varianten & Unterschiede (Ausführung 1N / 2N / 3N)

Die Varianten unterscheiden sich primär über die Trägerflanschbreite: Durch unterschiedliche Lastbolzenlängen deckt das System drei Flanschbereiche ab.

Hinweis: Auswahl immer über Flanschbreite (1N/2N/3N) und passende Tragfähigkeit (500 kg oder 1000 kg).

Häufige Fehler in der Anwendung

• Falsche Flanschbreite: 1N/2N/3N verwechselt → Laufrollen stehen nicht korrekt am Flansch, erhöhter Verschleiß. (Immer den passenden Flanschbereich auswählen.)
• Überlast: Nennlast überschritten (z. B. durch dynamische Belastungen beim Anfahren/Absetzen) → Risiko von Bauteilschäden.
• Ungeeignete Umgebung ohne Schutzkonzept: Außenmontage ohne Abdeckung → Feuchte/Kondensation belastet Laufbahn und Lager.
• Betrieb mit beschädigten Komponenten (Rollen/Seitenschilder/Lastbolzen) oder ohne Reparaturfreigabe → Betrieb unzulässig.

Sicherheit, Kennzeichnung & Normen

Laut Betriebsanleitung erfüllen die Produkte die Anforderungen der EU, insbesondere der gültigen EG-Maschinenrichtlinie, und HADEF ist nach ISO 9001 qualifiziert; außerdem werden Endkontrollen inkl. Überlastprüfung beschrieben.

• Bestimmungsgemäße Verwendung: horizontales Verfahren auf Laufträgern bis zur maximalen Nennlast.
• Keine Personenbeförderung: Geräte dienen allein zum Bewegen von Gütern.
• Umgebungstemperatur: zulässig von -10°C bis +50°C.
• Prüfpflichten: Prüfungen vor Erstinbetriebnahme, vor Wiederinbetriebnahme und wiederkehrend durchführen.
• Originalteile: Bei Instandsetzung nur Original-Ersatzteile verwenden.

Passende Artikel & sinnvolles Zubehör

Für eine vollständige Anwendung wird das Rollfahrwerk typischerweise mit einem passenden Hebezeug kombiniert (Tragfähigkeit mindestens identisch, inklusive Anschlagmittel und geeigneter Trägerkonstruktion). Für eine markentreue Lösung bieten sich HADEF Elektrokettenzüge oder HADEF Handhebezeuge an; bei Edelstahl-/Hygieneanforderungen sollte auf passende Materialausführung und Reinigbarkeit geachtet werden.

• HADEF Elektrokettenzug (z. B. für häufige Hubzyklen und ergonomisches Handling).
• HADEF Stirnradflaschenzug als robuste Handkettenzug-Alternative.
• Anschlagmittel passend zur Last (z. B. Schäkel, Rundschlingen) sowie klare Lastweg-Organisation.
