C-Schienen - Schleppleitung

Funktionsweise

Schleppleitungen mit C-Schiene sorgen bei Kranen für eine zuverlässige Stromzuführung. In der Laufschiene fahren Kabelwagen die flach oder Rundleitungskabel tragen. Ein vorderer Mitnehmerwagen läuft parallel zum Hebezeug und zieht die restlichen Kabelwagen mit. Die Schlepp-Leitungen sind einfach und schnell zu installieren und bilden auch für andere Maschinen eine Alternative zur Schleppkettenleitung.

Das C-Schienenprogramm von Conductix-Wampfler hat verschiedene Baugrößen von denen wir hier das 230-iger Programm und das etwas größere 240-iger Programm vorstellen. Bei größeren Aufhängeabständen zwischen zwei Montagepunkten oder bei großen Kabel oder Schlauchgewichten kommen das 240-iger oder andere Profile bzw. Systeme in Frage.

Die Abbildung zeigt den Aufbau einer Schleppleitungs C-Schiene parallel zu einem Kranträger. Zunächst werden Spannarme in gleichen Abständen am Träger befestigt. Die Spannarme werden mittels Spannpratzen an den Flansch des Trägers geklemmt. Über Schienehalter wird die C-Schiene befestigt. Die Schleppleitung wird von Kabelwagen, die in der C-Schiene fahren gehalten. Der Mitnehmerarm wird an der Laufkatze montiert und hält den Mitnehmerwagen immer auf Höhe der Laufkatze.

C-Schienen Schleppleitungs-Systeme

Die Schleppleitung in C-Schienen gibt es für Flachleitungen und für Rundleitungen. In Ausnahmefällen können diese auch kombiniert werden. Wir empfehlen aber für eine Schleppleitung an einem Kran grundsätzlich Flachkabel, da die Kabel hier am besten fallen.

C-Schienen Modelle 230 & 240

TOMANRO bietet von Conductix-Wampfler zwei unterschiedliche Größen von C-Schienen an. Die C-Schienen der Programme 230 und 240 sind die gängigen Modelle auf dem Markt und decken die meisten Anwendungen ab. Beispielsweise können Sie mit dieser C-Schiene einen Kran mit Strom versorgen.

C-Schienen Schleppleitung mit Flachkabel

Flachleitungen für C-Schienen legen sich beim Auseinander- und Zusammenziehen immer wieder geordnet hin. Sie hängen gerade herunter. Die Montage von Fachleitungssystemen lässt sich einfacher und schneller bewerkstelligen, als bei Rundleitungen. Wählen Sie die Kabelauflage der Wagen nach der Dicke und Breite des Kabels aus. Die Wagen gibt es in unterschiedlichen Varianten und Materialien. Die Metallteile der Flachleitungswagen gibt es aus verzinktem Eisen oder aus Edelstahl. Die Kunststoffauflagen werden aus normalem oder säurefestem Kunststoff angeboten.

Flachkabel bieten Ihnen einige Vorteile. Aufgrund des spezifischen Aufbaus kommt es hier nur in sehr geringem Ausmaß zu dem Phänomen des Übersprechens, bei dem Signale miteinander vermischt werden. Signalstörungen innerhalb der Schleppleitung treten dadurch so gut wie nicht auf. Ein weiterer Vorteil der Flachkabel besteht in ihrer hohen Lebensdauer, die auch vielfachen Bewegungszyklen Stand hält. Flachkabel eignen sich daher ideal für den industriellen Einsatz, wo eine Schleppleitung häufig im Dauereinsatz ist und entsprechenden Belastungen widerstehen muss. Für C-Schienen sind Flachkabel auch aufgrund ihres niedrigen Biegeradius eine gute Wahl, da sie nur schwer abknicken. Allgemein zeichnen sich Flachkabel durch eine hohe Stabilität aus, was die Handhabung erleichtert und den Verschleiß minimiert.

C-Schienen Schleppleitung mit Rundkabel

Schleppleitungen können Sie auch für Rundleitungen konzipieren. Hierzu bietet TOMANRO das 230-iger und 240-iger Programm von Conductix-Wampfler an. Die Leitungswagen für Rundleitungen gibt es aus Metall und Kunststoff. Die Rollen aus Kunststoff haben den Vorteil, dass sie leiser laufen. Ein Kugelgelenk dient zur Aufnahme der Leitungshalter. Die Leitungshalter sind in vier Größen erhältlich und nach dem jeweiligen Querschnitt der Leitung zu bestimmen. Die Leitungshalter werden unter die Leitungswagen geschraubt und mit der Rundleitung zu einer Schleppleitung verbunden. Dabei ist darauf zu achten, dass die Rundleitungen in Schlaufen an die Wagen gehängt werden. Alternativ ist es auch möglich, Schläuche statt Leitungen abzuhängen.

Auch Rundkabel haben gewisse vorteilhafte Eigenschaften, durch die sie sich für Einsatzzwecke empfehlen, bei denen Flachkabel eher von Nachteil wären. Im Gegensatz zu letzteren sind Rundkabel sehr biegsam, wodurch sie sich an verschiedene Raumlagen anpassen und für ein breites Einsatzspektrum geeignet sind. Substanzen wie Öl, Lösungs- oder Schmiermittel sowie Säuren können Rundkabeln wenig anhaben, weshalb sie die Stromversorgung über C-Schienen selbst in kontaminierter Umgebung sicherstellen. Auch UV-Strahlung sowie Temperaturschwankungen stellen für Rundkabel kein Problem dar, weshalb Sie sie bedenkenlos für Schleppleitungen im Außenbereich einsetzen können.

Welches Zubehör gibt es?

• Mitnehmerwagen in leichter, mittlerer und schwerer Ausführung
• Endanschlag
• Schienenverbinder
• Spannpratzen
• Mitnehmerarm
• Halter für Spannarme

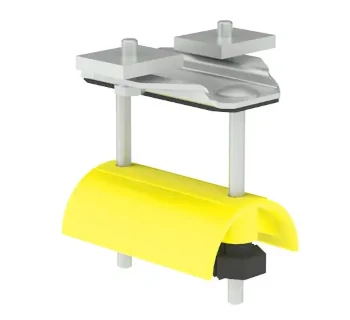

• Endklemmen in verschiedenen Ausführungen
• C-Schienen in unterschiedlichen Längen und Materialien (verzinkter Stahl oder Edelstahl)

Für welche Einsatzmöglichkeiten eignen sich C-Schienen mit Schleppleitung?

Wie eingangs erwähnt, können Sie dank einer Schleppleitung die Stromversorgung von beweglichen Maschinen und entlang eines Hebezeugs sicherstellen. C-Schienen dienen auch zur Stromversorgung von Kransystemen und Elektrokettenzügen. Darüber hinaus eignet sich eine Schleppleitung mit entsprechenden Schläuchen dazu, um Gas oder Druckluft an verschiedene Stellen inner- und außerhalb der Werkshalle zu transportieren. Da eine Schleppleitung mit Zuführungskabeln über Kopfhöhe verläuft, ist ein Sicherheitsrisiko wie das Stolpern über herumliegende Kabel ausgeschlossen. C-Schienen eignen sich für Schleppleitungen mit Fahrwegen von bis zu 30 Metern, längere Wege regeln Sie hingegen besser über eine Schleifleitung.

Verschiedene Materialien, aus denen die C-Schienen und die Kabel angefertigt werden, erlauben einen Einsatz in unterschiedlichen Umgebungen, zum Beispiel bei hoher oder niedriger Temperatur sowie in Gefahrenbereichen, Innenräumen oder im Freien. Die Schleppleitungen und C-Schienen, die Sie bei TOMANRO erhalten, können in einem Temperaturbereich von -30° C bis +60° C betrieben werden. Die Installation geht dank des Klick-Systems schnell und unkompliziert vonstatten, sodass die Schleppleitung schnell einsatzbereit ist.

C-Schienen sind zudem wartungsarm und zeigen sich resistent gegenüber Verschmutzungen oder Beeinträchtigung durch negative Umgebungseigenschaften. Sie erfüllen die Ansprüche der Schutzklasse IP23 und sind damit gegen Störeinflüsse wie Staub, Korrosion und Feuchtigkeit geschützt. IP steht für International Protection und gibt an, ob und in welchem Umfang ein Schutz vor Wasser, Berührung und Staub besteht. Elektrische Anlagen der Schutzklasse IP23 sind vor Fremdkörpern, die 12,5 Millimeter oder größer sind, sowie vor Berührungen mit einem Finger geschützt. Auch fallendes Sprühwasser mit einer Temperatur von bis zu 60° C stellt für C-Schienen kein Problem dar. Bei dieser Schutzklasse ist auch sichergestellt, dass eine Leitungsfähigkeit außerhalb des Kabels verhindert wird und kein Stromschlagrisiko durch leitungsfähigen Schmutz besteht.

Dank dieser Vielseitigkeit, Widerstandsfähigkeit und Flexibilität können Sie das C-Schienen-System an Ihre Bedürfnisse anpassen und die Schleppleitung auf Arbeitsumgebung und Einsatzzweck abstimmen.

Produkte

Bei TOMANRO erhalten Sie neben Einzelteilen auch Schienen-Komplettsets. Diese beinhalten alle Teile, die Sie für eine flexible Stromversorgung via C-Schienen benötigen, und sind in verschiedenen Ausführungen erhältlich. Standardmäßig bieten wir Flach- und Rundleitungen mit einer Reichweite von 4 bis 20 Metern an. Beachten Sie bitte, dass der Fahrweg immer etwas geringer ist als die Kabellänge. Bei einer Länge von beispielsweise 20 Metern ergibt sich ein Fahrweg von 18,5 Meter. Wenn Sie eine größere Reichweite benötigen, setzen Sie sich gern für eine fachkundige Beratung mit uns in Verbindung.

Beispielhafte Set-Inhalte

C-Schienen Projektierung

Die Projektierung kleinerer C-Schienen-Anlagen erfolgt meist überschlägig oder ergibt sich aus Erfahrungswerten. Alternativ kann die Projektierung auch rechnerisch ermittelt werden. Bei größeren Anlagen ist dies zwingend erforderlich. Gerne führen wir für Sie die Projektierung ihrer gewünschten C-Schiene durch.
Für eine genaue Projektierung von Schleppkabel-Systemen helfen folgende Formeln. Mit ihrer Hilfe können Sie die benötigte Schlaufenanzahl, die erforderliche Leitungslänge und resultierende Schlaufenlänge berechnen.

Die Formeln helfen Ihnen das System richtig zu dimensionieren. Für große Kabel und höhere Belastungen eignet sich ein stabileres C-Profil besser. Für einfache Schleppkabel reicht in der Regel die Schiene aus dem C-Schienen-Programm 230. Welche Halterung für eine Schiene am besten ist, hängt vom Umfeld ab. Wichtig ist, dass die Komponenten aufeinander abgestimmt sind.

Höchste Qualität bei TOMANRO

TOMANRO bietet Ihnen ausschließlich C-Schienen und Zubehör von Conductix-Wampfler an, weil wir größten Wert auf Qualität, Sicherheit, Kundenzufriedenheit sowie eine lange Produktlebensdauer legen. Die Firma Conductix-Wampfler besteht seit 1959, hat sich auf Automatisierungstechnik spezialisiert und ist mittlerweile eine feste Größe am internationalen Markt. Unsere Erfahrung hat gezeigt, dass dieser Hersteller unsere hohen Ansprüche erfüllt, weshalb wir uns auf seine Produkte konzentrieren. Zudem stellen wir dadurch die Kompatibilität aller Einzelteile sicher, sodass Sie ohne großen Suchaufwand passende Ersatzteile finden, falls der Austausch einer Komponente trotz der hohen Widerstandsfähigkeit der verwendeten Materialien nötig werden sollte.

TOMANRO: Ihr kompetenter Fachhändler für Schleppleitung und C-Schienen

Wir von TOMANRO stellen nicht nur hohe Qualitätsansprüche an die Hersteller, mit denen wir kooperieren, sondern legen auch hinsichtlich unserer eigenen Arbeit die gleichen Maßstäbe an. Bei uns bekommen Sie Beratung, Verkauf und Service aus einer Hand und profitieren dabei von unserer langjährigen Erfahrung im Bereich Hebezeuge und Zubehör für Schleppleitung und C-Schienen. Überzeugen Sie sich selbst von unseren attraktiven Preisen und unserem freundlichen und kompetenten Kundenservice. Sollten Sie ein Produkt in Abmessungen benötigen, die Sie nicht in unserem Shop finden, dann wenden Sie sich gern für eine individuelle Angebotserstellung und Beratung an uns. TOMANRO hilft Ihnen gerne bei der Zusammenstellung der passenden C-Schienen Schleppleitung. Für eine Beratung rufen Sie uns gerne an unter: Tel.: 040 537 986 42-0.

Wenn Sie C-Schienen kaufen wollen, so können Sie direkt über das Portal, per Fax oder auch per E-Mail bestellen. Alternativ stellen Sie per Fax oder E-Mail eine Anfrage. Wir bearbeiten sämtliche Bestellung und Anfragen zeitnah, sodass Sie Ihr Projekt schnellstmöglich beginnen können. Um Ihnen auch bei der Bezahlung maximale Flexibilität zu ermöglichen, akzeptieren wir Paypal, Rechnung und Vorkasse.

Jetzt bei TOMANRO Schleppkabel Systeme kaufen.
