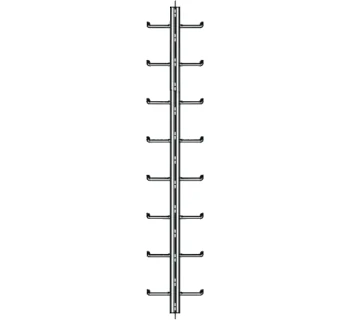

Tractel A11 Steigschutzleiter

Die Tractel A11 Steigschutzleiter ist eine fest installierte Leiterlösung mit integrierter Fallschutzschiene für dauerhaft genutzte, vertikale Zugänge (z. B. Schächte, Anlagen, Masten) und gehört zum FABA System A11. Sie ist besonders für die Montage an runden Schächten geeignet; die gebogenen Sprossen (20°) reduzieren den Platzbedarf und bieten mehr Raum nach hinten auf der Sprosse.

Einsatzbereiche

Die A11 Steigschutzleiter wird eingesetzt, wenn Personen regelmäßig einen vertikalen Zugang sicher begehen müssen und eine feste Führung mit mitlaufendem Auffanggerät gefordert ist (Dauerlösung statt temporärer PSA).

• Runde Schächte und beengte Zugänge (optimiert durch gebogene Sprossen).
• Industrieanlagen (Silos, Kamine, Tankanlagen) für Wartung, Inspektion, Instandhaltung.
• Masten & Türme (Telekommunikation, Energie, Infrastruktur) mit wiederkehrender Begehung.
• Gebäudetechnik (Dach-/Technikzugänge), wo eine feste, dokumentierbare Steiglösung benötigt wird.

Varianten und Unterschiede

Das System ist als Leiter mit Mittelholm, als Leiter mit Seitenholmen oder als Mittelholm allein (Schienensystem) verfügbar; außerdem sind Ausführungen in feuerverzinktem Stahl oder Edelstahl möglich. Bei TOMANRO ist die Leiter als FABA A11 Leiter mit Steigschutzschiene in mehreren Längen gelistet.

Technische Merkmale

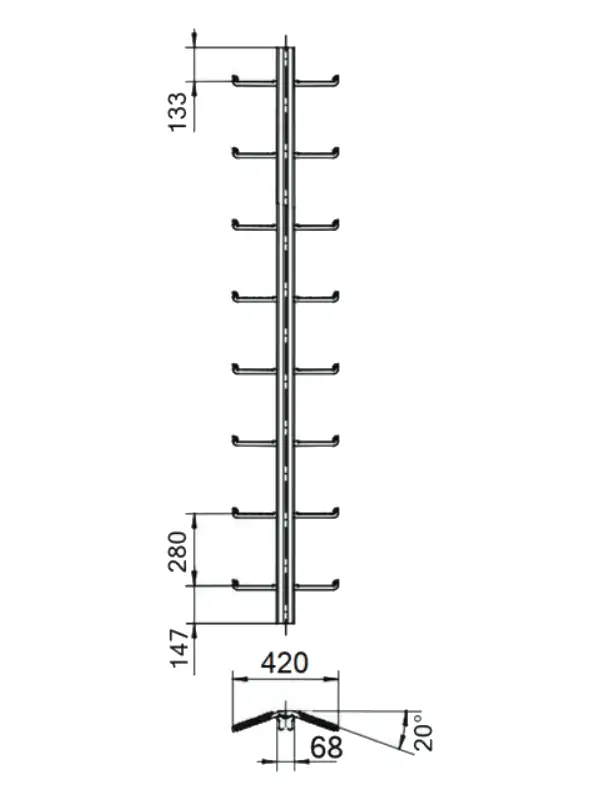

Die A11-Leiter ist in Längen von 840 bis 2800 mm erhältlich, hat einen Sprossenabstand von 280 mm und eine Fallschutzschiene mit Auffangeinschnitten alle 140 mm.

Hinweis: Werte gemäß TOMANRO-Katalogseite zur A11 Steigschutzleiter.

Montagehinweise

Montage und Befestigung müssen zur Unterkonstruktion passen (Stahlbau, Beton, Mauerwerk); die Tragfähigkeit ist vor der Installation durch eine sachkundige Person zu prüfen. In der Tractel-Installationsanleitung wird u. a. gefordert, dass Systeme mit einer Gesamthöhe von weniger als 2800 mm mindestens 2 Befestigungen benötigen (bei weniger als 4200 mm mindestens 3).

• Nur systemkonforme Halterungen, Verbinder, End-/Einführteile und Fangwagen verwenden.
• Nach Montage: Sicht- und Funktionsprüfung (fluchtende Schiene, fester Sitz, freier Lauf des Fangwagens).
• Dokumentation (Montage-/Prüfprotokoll) und Prüfintervalle betriebsseitig festlegen.

Häufige Fehler in der Praxis

• Untergrund/Tragwerk nicht geprüft (Anker-/Befestigungskonzept fehlt) → Sicherheitsrisiko.
• Zu wenige Befestigungen bzw. falsche Abstände → Schwingungen, ungünstiger Fangwagenlauf.
• Systemmix ohne Freigabe (Schiene/Leiter/Fangwagen/Zubehör anderer Systeme) → Funktionsstörungen, fehlende Systemzulassung.
• Schienenstöße nicht fluchtend (Verbinder zu früh endfest angezogen) → Fangwagen läuft schwergängig.
• Ein-/Ausstieg nicht sauber geplant (fehlende Überstiege/Einführstellen) → unsicherer Übergang.

Sicherheitsaspekte und Normen

Das FABA-A11-Steigschutzsystem ist entsprechend EN 353-1 ausgeführt; außerdem wird angegeben, dass die FABA-Steigschutzleitern auch der DIN 18799-2 und DIN EN ISO 14122-4 entsprechen. Für die Betriebssicherheit ist die Systembetrachtung entscheidend: Leiter/Schiene, Halterungen, Stoßverbinder, Ein-/Ausstiege und Fangwagen müssen zusammenpassen, fachgerecht montiert und wiederkehrend geprüft werden.

• Nur freigegebene Komponenten des A11-Systems verwenden.
• Wiederkehrende Prüfungen inkl. Schraubverbindungen, Korrosion, Verformungen und Fangwagen-Funktion dokumentieren.
• Arbeitsabläufe für Ein-/Ausführen des Fangwagens (Einstiegsstelle/Überstieg) klar definieren.

Passende Artikel zur Verwendung (Tractel / FABA)

Für eine vollständige A11-Anlage werden zur A11 Steigschutzleiter typischerweise ein kompatibler Fangwagen, passende Halterungen (abhängig von rundem/rechteckigem Holm bzw. Bauwerk), sowie Komponenten für Schienenstöße und Ein-/Ausstiege benötigt.

• Fangwagen FABA Klassik – mitlaufendes Auffanggerät für die feste Führung.
• A11 Stoßverbinder – fluchtende Verbindung von Schienen-/Leitersegmenten.
• Gerader Überstieg – sicherer Übergang auf Plattform/Dach am Steigwegende.
• Drehbarer Ein- und Ausstieg – definierte Ein-/Ausführstelle des Fangwagens.
• Halterungen für runde oder rechteckige Seitenholme – passend zur Montage-/Bauwerksgeometrie.
