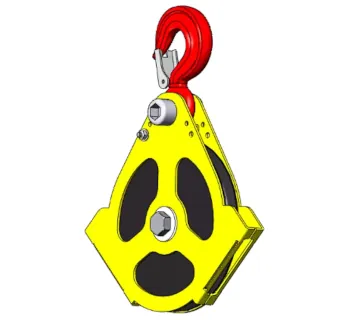

Tractel Umlenkrolle EPL

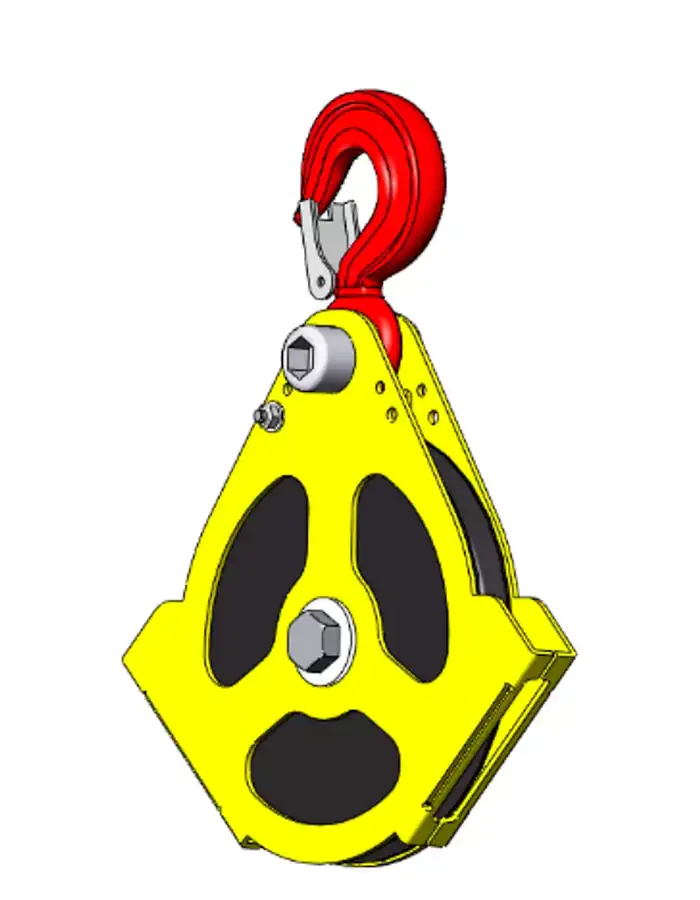

Die Umlenkrolle EPL von Tractel ist eine hochwertige Drahtseil-Umlenkrolle für temporäre Hebe- und Seilzugsysteme und ist für den Personentransport nach EN 1808 zugelassen. Durch Sicherheitshaken, integrierten Wirbel und die robuste Kombination aus schwarzer Polyamid-Seilscheibe und S690 Q-Stahlflanschen ist sie auf hohe Belastung und lange Standzeit ausgelegt. Die Konstruktion unterstützt ein komfortables Einlegen des Seils sowie eine schnelle Montage/Demontage und ist kompatibel mit Tractel-Winden.

Einsatzbereiche

• Personentransport in seilgeführten Systemen gemäß EN 1808 (z. B. temporäre Höhenzugangssysteme).
• Materialtransport und Heben von Geräten, wenn eine flexible Seilführung benötigt wird.
• Umlenkung zur Optimierung von Anschlagpunkt, Zugrichtung und Seilverlauf.
• Mobile Einsätze (Montage, Service, Baustelle), bei denen schnelle Installation entscheidend ist.

Varianten und Unterschiede

Innerhalb der EP-Serie gibt es Ausführungen mit unterschiedlicher Haken- und Sicherungstechnik. Die Modelle EPC und EPF verfügen typischerweise über Automatikhaken, während EPE und EPL mit Hakensicherung ausgeführt sind. Die EPL-Serie ist in mehreren Größen verfügbar und wird über Tragfähigkeit und Seildurchmesser passend ausgewählt.

Technische Daten

Auswahl-Hinweis: Achten Sie darauf, dass Seil-Ø und Rollen-Ø zur Anwendung passen. Ein zu kleiner Rollen-Ø und schräger Seileinlauf erhöhen die Biegewechselbeanspruchung und können den Seilverschleiß deutlich steigern.

Häufige Fehler in der Praxis

• Falscher Seildurchmesser: Seil liegt nicht korrekt in der Rille, läuft unruhig und verschleißt schneller.
• Schräger Seileinlauf: seitliche Kräfte führen zu Reibung an Flanschen und ungünstigem Seilverlauf.
• Hakensicherung nicht geschlossen: erhöhtes Risiko bei dynamischen Bewegungen und wechselnden Lastfällen.
• Unterschätzte Dynamik: Stoßlasten durch ruckartiges Anfahren/Abbremsen können über der Nennlast liegen.
• Ungeeigneter Anschlagpunkt: Anschlagmittel oder Anschlagpunkt sind nicht auf die erforderliche Tragfähigkeit ausgelegt.

Sicherheit, Normen und Anforderungen

Die Umlenkrolle EPL ist für den Personentransport gemäß EN 1808 vorgesehen. Für Anwendungen im Personentransport sind zusätzlich die relevanten Vorgaben (z. B. FEM 87 sowie die EG-Maschinenrichtlinie 2006/42/EG) und die jeweiligen Prüf- und Unterweisungspflichten zu beachten. Die Stahlflansche dienen als Fingerschutz gemäß EN 1808 und unterstützen zusammen mit der Flanschform ein sicheres Einlegen des Seils.

• Vor jedem Einsatz Sichtprüfung: Seilscheibe, Flansche, Haken, Sicherung und Wirbel auf Beschädigungen prüfen.
• Nur mit passenden Komponenten betreiben: Seil, Winde und Anschlagmittel müssen zur Tragfähigkeit und Zulassung passen.
• Regelmäßige Prüfungen gemäß Einsatzbedingungen und Vorschriften einplanen und dokumentieren.

Passende Artikel und Zubehör

Für ein komplettes, praxisgerechtes System werden neben der Umlenkrolle EPL häufig eine passende Tractel-Winde, geeignetes Drahtseil sowie geprüfte Anschlagmittel benötigt. Besonders sinnvoll ist die Kombination innerhalb eines abgestimmten Systems, damit Seildurchmesser, Tragfähigkeit und Zulassung zusammenpassen.

• Tractel tirak™ (Seildurchlaufwinde) für professionelle Hebe- und Personentransport-Anwendungen.
• Tractel minifor™ (Motorseilzug/Durchlaufprinzip) für flexible Hub- und Zugaufgaben.
• Tractel Greifzug (Mehrzweckzug) für manuelle Zug- und Hebearbeiten.
• Seile für Durchlaufwinden passend zu System und Seil-Ø.
