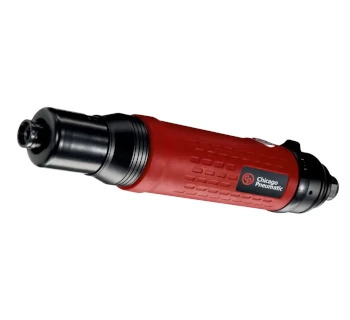

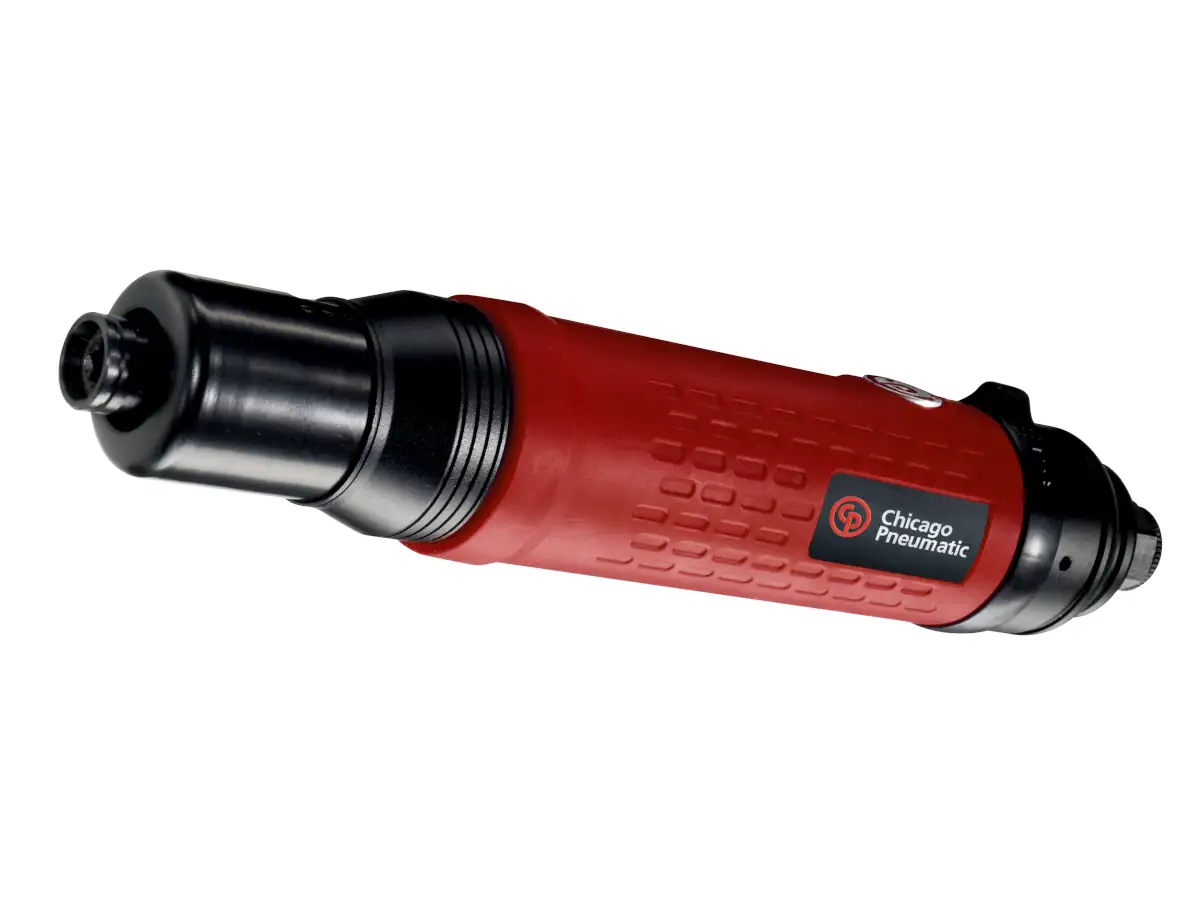

Chicago Pneumatic Drehschrauber (CP2621/CP2622/CP2623)

Die Chicago Pneumatic Drehschrauber CP2621 / CP2622 / CP2623 sind kompakte Druckluft-Drehschrauber mit 1/4 Zoll HEX-Bitaufnahme, werkzeugloser Drehmomenteinstellung mit Farbringen und ergonomischem Gummigriff für den professionellen Einsatz in Montage und Instandhaltung. Die Modelle CP2621 und CP2622 verfügen über eine präzise Abschaltkupplung (Shut-off clutch) für reproduzierbare Anzugsmomente, während der CP2623 mit Cushion-Kupplung für drehmomentkritische Anwendungen mit weicherem Drehmomentaufbau ausgelegt ist.

Ein Andruckstart (Push-to-start) sorgt zusammen mit dem niedrigen Geräuschpegel und der Einhand-Umsteuerung für hohen Anwenderkomfort. Die Serie deckt je nach Variante Drehmomente von ca. 0.8 bis 6.5 Nm, Drehzahlen von 1000 bis 1700 1/min und typische Schraubendurchmesser bis ca. M6 ab und ist damit ideal für moderate bis intensive Serienmontage.

• 1/4 Zoll HEX-Bitaufnahme für Standardbits in der industriellen Montage.
• Werkzeuglose Drehmomenteinstellung mit Farbringen zur schnellen Wiedererkennung von Voreinstellungen.
• Präzise Abschaltkupplung bei CP2621 / CP2622 für exakte und wiederholgenaue Verschraubungen.
• Cushion-Kupplung beim CP2623 für kontrollierten Drehmomentaufbau und sensiblere Schraubfälle.
• Andruckstart (Push-to-start) und Einhand-Umsteuerung für ergonomische Bedienung.
• Robustes Aluminiumgehäuse mit Gummigriff, ausgelegt für dauerhaften Industrieeinsatz.
• Niedriger Geräuschpegel und günstige Vibrationswerte für höhere Arbeitsplatzergonomie.

Einsatzbereiche der Drehschrauber CP2621 / CP2622 / CP2623

Die Drehschrauber der CP26-Serie sind für professionelle Schraubmontagen konzipiert, bei denen Genauigkeit, Wiederholbarkeit und Produktivität im Vordergrund stehen. Sie eignen sich zum Montieren und Lösen von Gewindeverbindungen in Holz, Metall und Kunststoff.

• Serienmontage in der Industrie: Schraubverbindungen an Gehäusen, Baugruppen, Abdeckungen, Blech- und Profilkonstruktionen.
• Automotive- und Zulieferindustrie: Montage von Innenraumkomponenten, Konsolen, Haltern, Abdeckungen und kleineren Aggregaten.
• Maschinen- und Anlagenbau: Schraubverbindungen an Schaltschränken, Bedienpulten, Sensorhalterungen und Vormontage-Baugruppen.
• Elektro- und Gerätebau: Verschraubung von Gehäusen, Klemmleisten, Abdeckungen und modularen Komponenten.
• Allgemeine Instandhaltung (MRO): Wartungs- und Reparaturaufgaben in Werkstatt, Produktion und Servicefahrzeug.

Die Kombination aus Abschaltkupplung (CP2621 / CP2622) bzw. Cushion-Kupplung (CP2623), einfacher Drehmomenteinstellung und Push-to-start-Bedienung prädestiniert diese Schrauber sowohl für produktive Serienarbeitsplätze als auch für präzise Montageaufgaben.

Unterschiede der Varianten und technische Kennwerte

Die Modelle CP2621, CP2622 und CP2623 unterscheiden sich in Drehzahl, Drehmomentbereich und Kupplungsart. CP2621 ist auf ein höheres Drehmoment bei mittlerer Drehzahl ausgelegt, CP2622 bietet eine höhere Leerlaufdrehzahl für schnellere Schraubzyklen, während CP2623 mit Cushion-Kupplung für drehmomentkritische Anwendungen mit weicherem Drehmomentaufbau konzipiert ist.

Bei der Auswahl des passenden Modells sind insbesondere der benötigte Drehmomentbereich, die gewünschte Taktzeit (Drehzahl), die Drehmomentstrategie (Abschaltkupplung vs. Cushion-Kupplung) sowie die verfügbare Druckluftleistung zu berücksichtigen.

Häufige Fehler bei Planung und Einsatz

Trotz der robusten Industrieausführung der CP2621 / CP2622 / CP2623 können typische Anwendungsfehler zu Schraubfehlern, erhöhtem Verschleiß oder Sicherheitsrisiken führen.

• Falscher Drehmomentbereich: Auswahl eines Modells mit zu niedrigem oder zu hohem Drehmoment – z. B. CP2622 bei sehr hochfesten Schrauben oder CP2621 bei sehr kleinen, empfindlichen Gewinden.
• Verwechslung von Abschalt- und Cushion-Kupplung: Einsatz des CP2623 (Cushion-Kupplung) dort, wo eine Abschaltkupplung mit klar definierter Abschaltcharakteristik (CP2621/CP2622) gefordert wäre – oder umgekehrt.
• Unzureichende Druckluftversorgung: Zu kleiner Schlauchdurchmesser, lange Leitungen oder verschmutzte Filter führen zu Druckabfall, geringerer Leistung und ungleichmäßigen Anzugsmomenten.
• Betrieb mit falschem Betriebsdruck: Deutlich über 6.3 bar steigen Werkzeugbelastung und Drehmoment unkontrolliert; bei zu niedrigem Druck sinken Drehzahl und Drehmoment und verschlechtern die Prozessfähigkeit.
• Fehlende Schmierung: Betrieb ohne Druckluft-Wartungseinheit (Filter, Regler, Öler) verkürzt die Lebensdauer von Motor und Kupplung deutlich.
• Ungeeignete Bits: Minderwertige oder verschlissene Bits / Stecknüsse führen zu Runddrehern, Beschädigung der Schraubenköpfe und erhöhtem Rückschlagmoment.
• Dauerbetrieb ohne Pausen: Langer Volllastbetrieb ohne Beachtung der Herstellerhinweise kann das Innenleben der Kupplung thermisch und mechanisch überlasten.

Eine korrekte Auslegung des Schraubsystems (Werkzeug, Schraube, Werkstoff, Druckluftversorgung) und regelmäßige Wartung sind entscheidend, um die Prozesssicherheit und Lebensdauer der Drehschrauber zu maximieren.

Sicherheitsaspekte und Normen

Die Chicago Pneumatic CP26-Serie mit den Modellen CP2621, CP2622 und CP2623 sind handgehaltene, nicht elektrisch betriebene Schraubwerkzeuge und unterliegen den Anforderungen der europäischen Maschinenrichtlinie 2006/42/EG und der Norm EN ISO 11148-6 für Schraubmaschinen. :contentReference[oaicite:1]{index=1}

• EN ISO 11148-6: Regelt die Sicherheitsanforderungen für handgehaltene, nicht elektrisch betriebene Schraubmaschinen, einschließlich Risiken durch Lärm, Vibration, Rückschlag und Drehteile.
• Abschaltkupplung / Cushion-Kupplung: Reduziert das Risiko von Überanzug und schützt Bauteile und Bediener, ersetzt jedoch nicht eine korrekte Drehmomentvorgabe.
• Lärmschutz: Trotz niedriger Geräuschpegel kann bei hoher Taktzahl die Nutzung von Gehörschutz erforderlich sein – abhängig von Betriebsdauer und Umgebungslärm.
• Vibrationsschutz: Günstige Vibrationswerte verbessern die Ergonomie, dennoch sind Expositionszeiten und ggf. betriebliche Vorgaben zu Hand-Arm-Vibrationen zu beachten.
• Sichere Luftversorgung: Verwendung einer geeigneten Wartungseinheit (Filter, Regler, Öler) in der Zuleitung sowie druckbeständiger Schläuche und Kupplungen gemäß Herstellerangaben.
• Bestimmungsgemäße Verwendung: Einsatz ausschließlich zum Anziehen und Lösen von Schrauben innerhalb des spezifizierten Drehmoment- und Schraubendurchmesserbereichs; keine Personenbeförderung und kein Einsatz in explosionsgefährdeten Bereichen ohne spezielle Ex-Ausführung.
• Regelmäßige Prüfungen: Wiederkehrende Sicht- und Funktionskontrollen sowie Wartung (z. B. Kontrolle von Schläuchen, Kupplungen, Kupplungsspiel, Geräusch- und Vibrationsverhalten) durch fachkundiges Personal.

Ein konsequent umgesetztes Sicherheits- und Wartungskonzept stellt sicher, dass die CP2621 / CP2622 / CP2623 über ihre gesamte Lebensdauer hinweg sicher, prozessfähig und wirtschaftlich eingesetzt werden können.

Passende Ergänzungsartikel & Systemlösungen von Chicago Pneumatic (TOMANRO)

Für einen durchgängig abgestimmten Druckluft-Schraubarbeitsplatz lassen sich die Drehschrauber CP2621 / CP2622 / CP2623 sinnvoll mit weiteren Chicago Pneumatic Druckluftwerkzeugen, ergänzenden Drehschraubern, Schlagschraubern und Druckluft-Ratschenschraubern kombinieren.

• Chicago Pneumatic Druckluftschrauber CP2814 / CP2824 – 1/4 Zoll Druckluft-Drehschrauber mit Abschaltkupplung und HEX-Bitaufnahme, ideal als Ergänzung im unteren Drehmomentbereich oder für andere Schraubfälle. :contentReference[oaicite:2]{index=2}
• Chicago Pneumatic Druckluft-Ratsche CP828 – Druckluft-Ratschenschrauber für Wartungs- und Montagearbeiten an schwerer zugänglichen Schraubstellen, wo ein Drehschrauber nicht eingesetzt werden kann. :contentReference[oaicite:3]{index=3}
• Chicago Pneumatic Schlagschrauber CP7755 / CP7783 – leistungsstarke Druckluft-Schlagschrauber für hochbelastete Schraubverbindungen (z. B. Radmuttern, Flanschverschraubungen), als Ergänzung zu den feinfühligen Drehschraubern. :contentReference[oaicite:4]{index=4}
• Chicago Pneumatic Druckluftschleifer (z. B. CP74, CP875) – Druckluft-Stabschleifer für Entgratarbeiten und Oberflächenbearbeitung im Umfeld der Montage. :contentReference[oaicite:5]{index=5}
• Druckluftwerkzeuge & Zubehör – Druckluftschläuche, Schnellkupplungen, Filter-Regler-Öler und weitere Komponenten zur optimalen Versorgung der CP-Drehschrauber. :contentReference[oaicite:6]{index=6}
