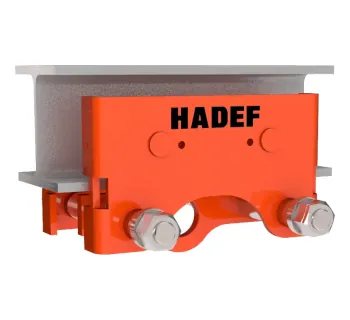

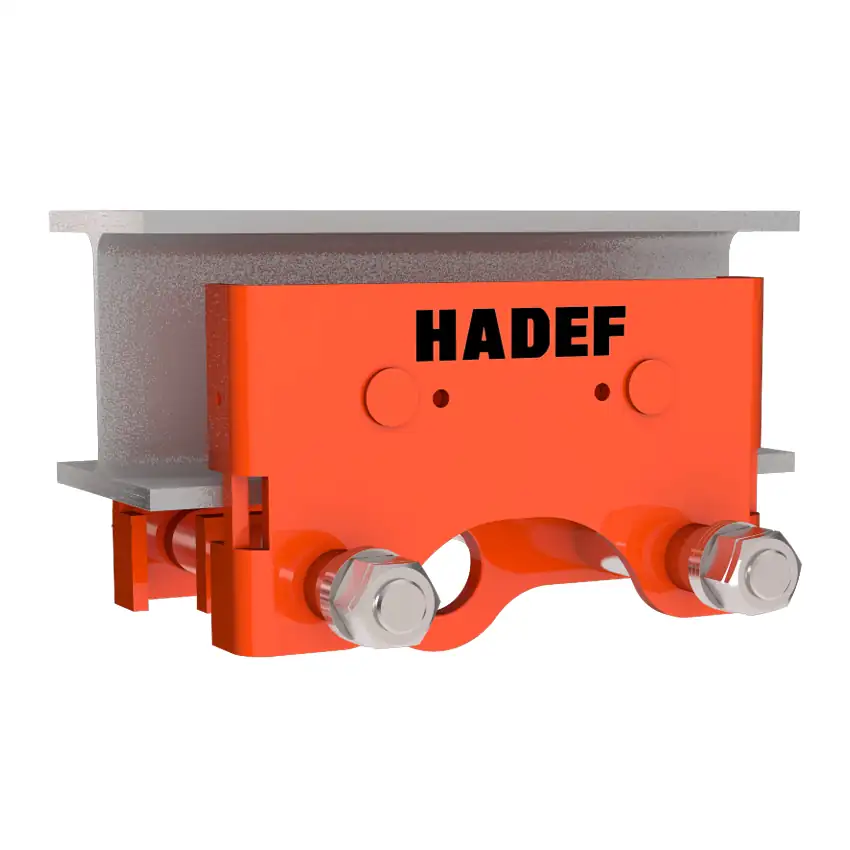

Hadef Laufkatze 20/94 AFR

Die Laufkatze 20/94 AFR ist ein robustes, mechanisch verfahrbares Rollfahrwerk aus der Premium-Serie von HADEF. Sie dient zum horizontalen Verfahren von Lasten an Trägerbahnen und ist für den Einsatz mit Hebezeugen wie Kettenzügen, Elektro- oder Druckluft-Hebezeugen konzipiert. Hergestellt in Deutschland bietet sie hohe Zuverlässigkeit für Werkstatt, Produktion und Instandhaltung.

Einsatzbereiche

• Industriewerkstätten – horizontales Verfahren von Lasten entlang von I-Trägern.
• Montageplätze – flexible Lastpositionierung bei Fertigungsprozessen.
• Lagerhallen – Verschieben von Gütern und Baugruppen über Hallenträger.
• Service- und Reparaturstationen – mobiles Verfahren von schweren Komponenten.

Technische Merkmale

Die Laufkatze ist anpassbar an unterschiedliche Trägerflansch-Breiten über verstellbare Lastbolzen und bietet folgende konstruktive Merkmale:

• Rollfahrwerk – mechanisch verfahrbar durch Schieben.
• Kugelgelagerte Laufrollen – für reibungsarmes, gleichmäßiges Verfahren.
• Integrierte Absturz- und Auflaufsicherung – reduziert Kipp- und Entgleisungsrisiken.
• Laufrollenprofil – kompatibel mit allen standardisierten Trägerprofilen.
• Deutsche Herstellung – hohe Fertigungsqualität und Langlebigkeit.

Varianten und Unterschiede

Die Serien-Bezeichnung 20/94 steht für die Baugröße des Einschienenfahrwerks. Die Endung AFR beschreibt ein mechanisch verfahrbares Rollfahrwerk (Push Travel Trolley). Andere Varianten derselben Serie beinhalten:

• AFH – Haspel- oder handgeführtes Fahrwerk (Hand Geared Trolley).
• AFE – elektrisch angetriebenes Fahrwerk (Electric Trolley).
• AFP – pneumatisch angetriebenes Fahrwerk (Pneumatic Trolley).

Jede Variante unterscheidet sich primär durch die Art der Fortbewegung entlang der Trägerbahn. Mechanisch verfahrbare (AFR) Varianten sind besonders einfach und robust, benötigen aber Bedienkraft zum Schieben. Elektrische oder pneumatische Varianten eignen sich für häufige Bewegung oder große Lasten über lange Laufwege.

Typische Fehler & Hinweise

• Falsche Flanschbreite – Auswahl der Laufkatze muss zur Trägerflanschbreite passen, sonst unzureichende Tragfähigkeit.
• Unzureichende Lagerung – beschädigte oder verschmutzte Laufrollen können zu Ruckeln und erhöhtem Verschleiß führen.
• Überlastung – Lasten über der spezifizierten Tragfähigkeit gefährden Sicherheit und reduzieren Lebensdauer.
• Unzureichende Schmierung – regelmäßige Wartung der Rollenlager verlängert Nutzungsdauer.

Sicherheitsaspekte & Normen

Beim Einsatz der Laufkatze sind folgende Punkte zu beachten:

• Sicheres Abstützen der Last vor Verfahrbewegung.
• Regelmäßige Sichtprüfung auf Risse, Verformungen oder lose Teile.
• Normgerechte Belastung – Lasten dürfen die angegebene Tragfähigkeit nicht überschreiten.
• EN-/ISO-Konformität – HADEF-Produkte werden nach relevanten europäischen Qualitäts- und Sicherheitsnormen gefertigt.

Auswahl nach Tragfähigkeit

※ Die Werte sind beispielhaft und orientieren sich an den verfügbaren Typen aus dem HADEF-Programm.

Passende Artikel für die Verwendung

• HADEF Elektro-Kettenzug – elektrische Huboption für effizientes Heben.
• HADEF Druckluft-Hebezeug – ideal für explosionsgefährdete Bereiche.
• Gummipuffer und Endanschläge – zur sicheren Begrenzung der Fahrbahnbewegung.
• Trägerbefestigungen und Spannbolzen – zur sicheren Montage auf I-Trägern.
