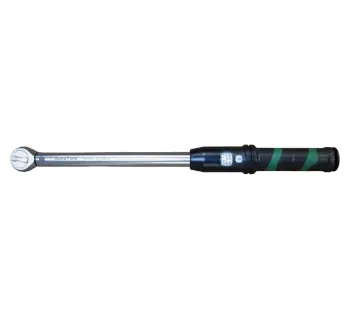

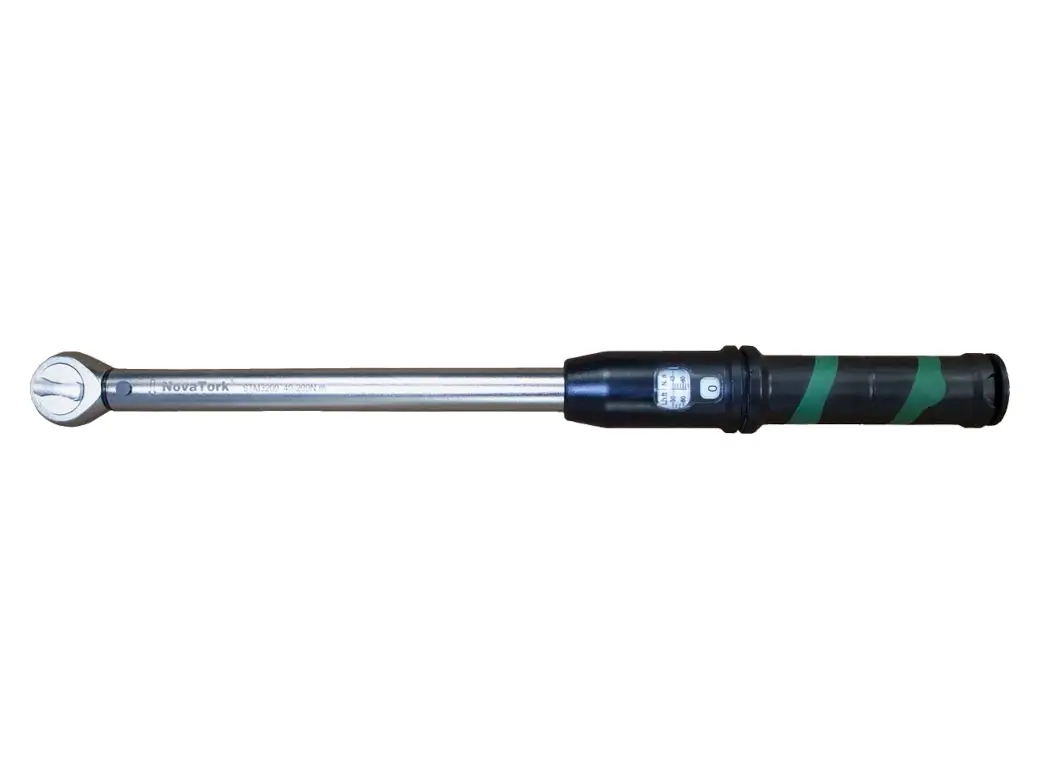

NovaTork Drehmomentknackschlüssel STM

Der NovaTork Drehmomentknackschlüssel STM ist ein mechanischer Klick-Drehmomentschlüssel für die Montage von Schraubverbindungen in Industrie, Handwerk und Service. Die STM-Serie bietet – je nach Modell – Drehmomentbereiche von 5 bis 1500 Nm mit umschaltbarem Ratschenkopf für Rechts- und Linkslauf und überzeugt durch eine sehr hohe Wiederholgenauigkeit.

Das Drehmoment wird über eine große Sichtfensterskala mit feiner Abstufung eingestellt; die Blockierfunktion der Endkappe verhindert ein unbeabsichtigtes Verdrehen des Wertes. Ein hör-, fühl- und wahrnehmbares Klick-Signal zeigt das Erreichen des eingestellten Drehmoments an. Der lange, ergonomische Griff aus technischem, ölbeständigem Kunststoff und das hochfeste, verchromte Leichtmetallrohr sorgen für komfortables Arbeiten auch bei höheren Drehmomenten.

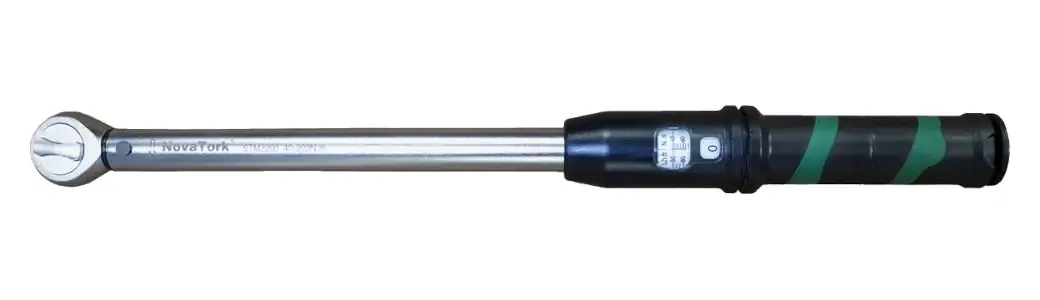

Abbildung: NovaTork Drehmomentknackschlüssel STM mit großer Sichtfensterskala, umschaltbarer Ratsche und ergonomischem Griff.

Einsatzbereiche

Die STM-Drehmomentknackschlüssel sind für die kontrollierte Verschraubung im professionellen Umfeld ausgelegt und kommen überall dort zum Einsatz, wo definierte Drehmomente gefordert sind:

• Maschinen- und Anlagenbau – Montage von Gehäusen, Flanschen, Lagerböcken und Antriebskomponenten mit dokumentationspflichtigen Drehmomenten.
• Automotive / Nutzfahrzeuge – Fahrwerk, Motor, Getriebe, Bremsanlagen und Radverschraubungen im Wartungs- und Montagebereich.
• Stahl- und Metallbau – Montage von hochfest verschraubten Konstruktionen, Trägerverbindungen und Flanschverbindungen.
• Versorgungstechnik / Energie – Armaturen, Rohrleitungsverbindungen, Turbinen- und Generatorverschraubungen.
• Serien- und Linienmontage – wiederkehrende Verschraubungen mit einheitlichen Drehmomentvorgaben in Produktionslinien und Fertigungszellen.

Durch den großen Drehmomentbereich von 5 bis 1500 Nm (modellabhängig) können mit der STM-Serie sowohl feine Schraubverbindungen im unteren Bereich als auch schwere Industrieverschraubungen sicher und reproduzierbar angezogen werden.

Aufbau und Funktionsweise

Der Drehmomentknackschlüssel STM arbeitet nach dem Klick-Prinzip mit mechanischer Auslösung und ist für eine Messgenauigkeit von ±4 % vom Anzeigewert ausgelegt (Herstellerangabe). Das Drehmoment wird über einen Längsgriff mit Fenster-Skala eingestellt und ist auch bei häufigem Verstellen gut ablesbar.

• Große Sichtfensterskala: Die Fensterskalierung mit feiner Abstufung ermöglicht ein präzises Einstellen des Drehmoments. Die Skala ist direkt im Griff integriert und von oben gut ablesbar.
• Push-/Pull-Endkappe: Zum Einstellen des Drehmoments wird die Endkappe gezogen, das Drehmoment am Griff eingestellt und anschließend durch Zurückdrücken der Endkappe gegen unbeabsichtigte Verstellung gesichert.
• Umschaltbare Ratsche STM-Modell: Der kompakte Ratschenkopf ist umschaltbar für Rechts- und Linkslauf und arbeitet mit einem Rückholwinkel von ca. 8°. Damit eignet sich der Schlüssel auch für beengte Einbausituationen.
• Hör- und fühlbares Klick: Beim Erreichen des eingestellten Drehmoments gibt der Mechanismus ein deutliches Knackgeräusch und einen spürbaren Auslöseimpuls ab. Der Anwender beendet danach den Anzug, um ein Überziehen zu vermeiden.
• Ergonomischer Griff: Der nicht rutschende Griff aus technischem, ölbeständigem Kunststoff ermöglicht ein sicheres Arbeiten auch mit öligen Händen und reduziert Ermüdungserscheinungen bei längeren Einsätzen.
• Leichtmetallrohr, verchromt: Das hochfeste, verchromte Legierungsrohr ist robust, korrosionsbeständig und für den harten Industrieeinsatz ausgelegt.

Jeder NovaTork STM Drehmomentschlüssel wird werksseitig kalibriert und mit individueller Seriennummer ausgeliefert, die dem Kalibrierzertifikat zugeordnet ist. Das erleichtert die Dokumentation in qualitätsgesicherten Prozessen.

Varianten und Messbereiche (Auszug STM-Serie bei TOMANRO)

Die STM-Serie ist bei TOMANRO in zahlreichen Ausführungen mit unterschiedlichen Drehmomentbereichen und Antriebsvierkanten verfügbar. Die nachfolgende Tabelle fasst die gängigen Modelle zusammen:

Bei der Modellauswahl sind neben dem Drehmomentbereich vor allem Antriebsvierkant, Länge und der verfügbare Arbeitsraum zu berücksichtigen.

Typische Fehler und Praxistipps

Für eine zuverlässige Drehmomentübertragung und lange Lebensdauer des STM-Drehmomentschlüssels sollten folgende Punkte beachtet werden:

• Kein „Nachziehen“ nach dem Klick: Das Klicksignal zeigt das Erreichen des eingestellten Drehmoments an. Wiederholtes Weiterziehen führt zu Überanzug und kann Schrauben, Bauteile oder das Werkzeug beschädigen.
• Richtiger Messbereich: Der Schlüssel sollte überwiegend im mittleren 70 %-Bereich seines Messbereichs betrieben werden. Für sehr kleine oder sehr große Drehmomente sind entsprechend kleinere oder größere Modelle zu wählen.
• Keine Rohrverlängerungen am Griff: Verlängerungen verändern die Kraftverhältnisse und können die Messgenauigkeit verfälschen sowie den Schlüssel überlasten.
• Vorsicht bei Linksanzug: Zwar ist der STM-Ratschenkopf für Rechts- und Linkslauf ausgelegt, es ist jedoch sicherzustellen, dass der Schlüssel korrekt umgeschaltet ist und der Anzug in der richtigen Richtung erfolgt.
• Auf Mindestwert zurückstellen: Nach Gebrauch sollte der Drehmomentschlüssel auf den unteren Skalenwert (nicht auf „0“) zurückgestellt werden, um die Federbelastung zu minimieren und die Langzeitgenauigkeit zu erhalten.
• Regelmäßige Sichtprüfung: Vor jeder Benutzung sind Vierkant, Ratschenmechanik, Griff, Skala und Endkappe auf Schäden, Verschmutzung oder Schwergängigkeit zu prüfen.

In qualitätsgesicherten Betrieben sollte der Drehmomentschlüssel in festgelegten Intervallen kalibriert bzw. geprüft werden, insbesondere bei hoher Nutzung oder sicherheitsrelevanten Verschraubungen.

Sicherheitsaspekte und Normen

Der NovaTork STM ist ein präzises Messwerkzeug im Sinne der Drehmomentnormen (z. B. DIN EN ISO 6789, je nach Ausführung und Herstellerangabe) und sollte entsprechend sorgfältig behandelt werden:

• Kein Einsatz als Schlagwerkzeug: Der Drehmomentschlüssel darf nicht mit einem Hammer oder ähnlichem beaufschlagt oder als Hebel zum Lösen festgerosteter Schrauben missbraucht werden.
• Nur zugelassene Einsätze verwenden: Es sind ausschließlich geeignete Steckschlüsseleinsätze und Adapter zu verwenden, die für das geforderte Drehmoment zugelassen sind.
• Belastungsrichtung beachten: Der Kraftangriff muss rechtwinklig zum Griff erfolgen; Querkräfte, Verkanten oder Abstützen direkt am Kopf können die Messung verfälschen.
• Herstellerangaben beachten: Die vom Maschinen- oder Fahrzeughersteller vorgegebenen Drehmomente und Anzugsverfahren sind einzuhalten (z. B. Drehmoment + Drehwinkel, Verschraubungsreihenfolgen).
• Arbeits- und Personensicherheit: Persönliche Schutzausrüstung (z. B. Schutzhandschuhe und Schutzbrille) ist insbesondere bei schweren Verschraubungen und über Kopf zu verwendenden Verbindungen zu tragen.
• Kalibrierung: Für dokumentationspflichtige Verschraubungen ist eine regelmäßige Kalibrierung des Schlüssels nach den internen QS-Vorgaben notwendig.

Durch sachgemäße Anwendung und regelmäßige Prüfung bleibt die Messgenauigkeit erhalten und die Sicherheit der Schraubverbindung gewährleistet.

Technische Merkmale im Überblick

Zubehör und passende NovaTork-Produkte

Für ein komplettes, aufeinander abgestimmtes Drehmoment-System lässt sich der Drehmomentknackschlüssel STM sinnvoll mit weiteren NovaTork Produkten bei TOMANRO kombinieren:

• NovaTork Drehmomentknackschlüssel STMH – Drehmomentschlüssel der STM-Serie mit Kopfhalter für Einsteckwerkzeuge 9x12, 14x18 oder 24x32, ideal für Einsteck-Gabel- und Ringschlüssel an schwer zugänglichen Schraubstellen.
• NovaTork Steckschlüssel OH – Steckschlüssel-Einsätze 9x12 / 14x18 für STMH-Drehmomentschlüssel, passend zu vielen gängigen Schlüsselweiten bei Rohr- und Flanschverbindungen.
• NovaTork Ringschlüssel QH – Ringschlüssel-Einsätze mit 9x12-Anschluss für schwer zugängliche Schraubenköpfe, z. B. im Anlagen- und Rohrleitungsbau.
• NovaTork Drehmomentschlüssel DSM – Messschlüssel mit Schleppzeiger zur Überprüfung und Dokumentation bereits angezogener Schraubverbindungen.
• Weitere Drehmomentlösungen (z. B. STMX mit Durchsteckratsche, STMH mit Einstecksystem oder DSM zum Prüfen) für speziellere Anwendungen und Verschraubungskonzepte.

Durch die Kombination aus STM-Klickschlüssel, STMH-Einstecksystem und passenden Steck- und Ringschlüssel-Einsätzen entsteht ein flexibles, markenreines NovaTork-Drehmomentsystem für Montage, Wartung und Qualitätssicherung.
