Yale Blockgreifer weit TBG

Der Yale Blockgreifer weit TBG ist ein Blockgreifer mit großem Greifbereich für den sicheren Transport von einzelnen, parallelwandigen Gütern wie Beton- und Steinblöcken, massiven Bauteilen, Fertigteilen oder schweren Kisten. Je nach Ausführung deckt er Tragfähigkeiten von 200 bis 5 000 kg und Greifbereiche von 200 bis 1 100 mm ab und eignet sich damit besonders für sperrige und schwere Lasten.

Die Greifbacken sind so ausgelegt, dass sie einen Anpressdruck von etwa 2:1 erzeugen, das heißt, der Klemmdruck ist ungefähr doppelt so hoch wie das angehängte Lastgewicht. Serienmäßig sind Hartgummi-Profilleisten bzw. Schutzbeläge montiert, die einen sicheren und zugleich schonenden Transport ermöglichen, sofern das Hebegut trocken, sauber, öl- und fettfrei ist.

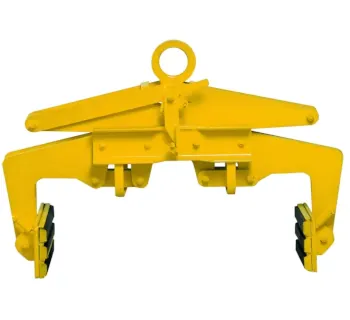

Abbildung: Yale Blockgreifer weit TBG mit Schutzbelag beim Transport eines Betonblocks mit großen Blockmaßen.

Einsatzbereiche

Der Blockgreifer weit TBG wird überall dort eingesetzt, wo massive, quaderförmige Lasten mit parallelen Flächen sicher gehoben und versetzt werden müssen:

• Beton- und Steinwerke – Transport von Betonblöcken, Randsteinen, Mauer- und Stützelementen
• Tief- und Straßenbau – Versetzen von Betonfundamenten, Stützwänden, Schächten und Blöcken
• Werkhöfe, Bauhöfe, Baustellenlogistik – innerbetrieblicher Umschlag von schweren Blockwaren
• Stahl- und Maschinenbau – Heben von schweren Maschinenfundamenten und Blockkomponenten
• Logistik- und Lagerbereiche – Handling von schweren Kisten, Paletten mit massiven Gütern, sofern parallelwandig und druckfest

Durch das weite Maul eignet sich dieses Modell besonders für breite oder hohe Blöcke, bei denen herkömmliche Greifer mit engem Greifbereich an ihre Grenzen stoßen. Für schmalere Werkstücke bei gleicher Tragfähigkeit steht das Modell TBG mit engem Maul zur Verfügung.

Aufbau und Funktionsweise

Der Yale Blockgreifer weit TBG ist ein mechanischer Klemmgreifer, der über die Last selbsttätig schließt und die Last nur solange hält, wie sie am Tragmittel hängt:

• Grundrahmen und Aufhängeöse: Massiver Stahlrahmen mit zentraler Aufhängeöse zur Aufnahme an Kranhaken oder Anschlagkette. Die Konstruktion ist für vertikale Lastaufnahme ausgelegt.
• Bewegliche Greifarme: Zwei seitliche Greifarme mit Klemmbacken schließen sich beim Anheben selbsttätig an das Transportgut an und übertragen die Last in einen Klemm- und Reibschluss.
• Greifbacken mit Schutzbelag: Serienmäßig mit Hartgummi-Profilleisten bestückt, um das Hebegut vor Beschädigungen und Abdrücken zu schützen und gleichzeitig die Reibung zu erhöhen.
• Anpressdruck 2:1: Die Kinematik der Greifer erzeugt ein Anpressdruckverhältnis von ca. 2:1 (Klemmdruck zu Lastgewicht). Voraussetzung ist, dass das Hebegut diesen Druck ohne Verformung oder Bruch aufnehmen kann.
• Selbsttätiges Öffnen und Schließen: Beim Absetzen der Last wird der Greifer entlastet und kann geöffnet bzw. zum nächsten Hebevorgang umgesetzt werden.

Wichtig: Der Greifer ist ausschließlich für einzelne, parallelwandige Lasten vorgesehen. Stapel, lose Schüttgüter oder nicht formstabile Lasten (z. B. poröse Steine mit geringer Druckfestigkeit) sind nicht zulässig.

Varianten und technische Daten (Auszug)

Der Yale Blockgreifer weit TBG ist in mehreren Tragfähigkeiten und Greifbereichen erhältlich. Die folgende Tabelle zeigt einen praxisrelevanten Auszug der gängigen Modelle mit weitem Maul:

Alle Modelle sind CE-gekennzeichnet und werden serienmäßig mit auswechselbarem Schutzbelag geliefert. Die Wahl des Modells erfolgt nach maximaler Last, Greifbereich (Blockdicke) und gewünschten Einbaumaßen.

Typische Fehler und Praxistipps

Für einen sicheren Betrieb des Blockgreifers weit TBG sind einige praxisrelevante Punkte zu beachten:

• Falsches Hebegut: Es dürfen nur parallelwandige, druckfeste Güter eingesetzt werden. Bröselige, rissige oder nicht ausreichend druckbeständige Blöcke können unter dem Klemmdruck versagen.
• Mehrere Blöcke gleichzeitig: Der Greifer ist für den Transport einzelner Blöcke ausgelegt. Gestapelte oder lose aufeinander liegende Blöcke sind unzulässig.
• Verschmutzte oder feuchte Oberflächen: Bei Ausführungen mit Gummischutzbelag muss die Auflagefläche trocken, sauber, öl- und fettfrei sein, da sonst der Reibschluss und damit die Tragfähigkeit abnehmen.
• Überschreiten des Greifbereichs: Blockbreite muss innerhalb des angegebenen Greifbereichs Z liegen. Zu kleine oder zu große Blockdicken führen zu mangelnder Klemmkraft oder mechanischer Überlastung.
• Schrägzug und Pendelbewegungen: Der Greifer ist für senkrechte Belastung ausgelegt. Schrägzug, Anstoßen oder heftiges Pendeln der Last sind zu vermeiden.
• Fehlende Sichtprüfung: Vor jeder Benutzung sind Backen, Schutzbeläge, Schraubverbindungen, Aufhängeöse und Schweißnähte auf Beschädigungen, Verschleiß und Korrosion zu prüfen.

In professionellen Anwendungen ist eine wiederkehrende Prüfung durch eine befähigte Person gemäß den nationalen Vorschriften (z. B. BetrSichV / DGUV-Regelwerk) inklusive Dokumentation vorzusehen.

Sicherheitsaspekte und Normen

Der Yale Blockgreifer weit TBG ist ein Lastaufnahmemittel unter dem Kranhaken und unterliegt damit den Anforderungen der Maschinenrichtlinie und der einschlägigen Normen (z. B. EN 13155 für lose Lastaufnahmemittel – genaue Normangabe siehe Herstellerdokumentation).

• Bestimmungsgemäße Verwendung: Sicherer Transport einzelner, parallelwandiger Güter innerhalb der angegebenen Tragfähigkeit und des Greifbereichs.
• Klemmdruck: Das Transportgut muss einem Klemmdruck von etwa dem doppelten Lastgewicht standhalten können.
• Temperatur- und Umgebungsbereich: Einsatz nur im vom Hersteller freigegebenen Temperaturbereich und in dafür vorgesehenen Umgebungsbedingungen (z. B. keine Ex-Bereiche ohne entsprechende Zulassung).
• Personalqualifikation: Betrieb nur durch unterwiesene Kranführer und Anschläger, die im sicheren Anschlagen von Lasten geschult sind.
• Keine Personenbeförderung: Der Greifer ist nicht für das Heben von Personen zugelassen.
• Gefahrenbereich: Aufenthaltsverbot unter schwebenden Lasten, Einhaltung der betrieblichen Sicherheitsabstände und Absicherung des Gefahrenbereiches.

Die Betriebsanleitung von Yale / Tigrip ist verbindlich zu beachten. Alle Wartungs-, Prüf- und Ablegekriterien sind den Herstellervorgaben zu entnehmen.

Technische Merkmale im Überblick

Zubehör und passende Yale-Produkte

Für ein komplettes Lastaufnahmesystem lässt sich der Blockgreifer weit TBG sinnvoll mit weiteren Produkten aus dem Yale-Programm bei TOMANRO kombinieren:

• Yale Blockgreifer enges Maul TBG – für schmalere Blöcke und geringere Greifbereiche, ideal zur Ergänzung, wenn unterschiedliche Blockbreiten vorkommen.
• Yale Tigrip Blockgreifer TVB – Blockgreifer mit Schutzbelag für Stein- und Betonblöcke und variabel einstellbarem Greifbereich.
• Yale Rundmaterialgreifer TRU – Greifer mit Schutzbelag für Rohre, Rundmaterial und Rundmaterialbündel.
• Yale Trägergreifer TTG – Spezialgreifer für den horizontalen Transport von Trägern, Profilen und Blechen.
• Anschlagketten 1- und 2-strängig – zum Anschlagen des Blockgreifers am Kranhaken und zur flexiblen Anpassung an die vorhandene Hebetechnik.
• Weitere Tigrip Greifer und Hebegeschirre (z. B. Blechverladehaken BVH, Hebegeschirr TGF) für spezifische Lastformen.

Durch eine sinnvolle Kombination entsteht ein herstellerhomogenes System für den wirtschaftlichen und sicheren Umgang mit unterschiedlichsten Lastformen im Tiefbau, Hochbau und der Industrie.
