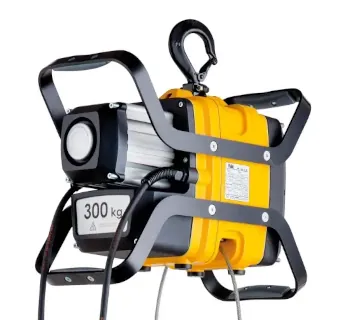

Yale Seildurchlaufwinde Mtrac  100
%

Yale Seildurchlaufwinde Mtrac

Tragfähigkeit 100 - 300 kg
Ausstattung und Verarbeitung
  • Das robuste Aluminium-Druckgussgehäuse in Verbindung mit hochfestem glasfaserverstärktem Kunststoffdeckel sorgt für ein geringes Eigengewicht bei hoher Festigkeit.
  • Die von außen einstellbare Sicherheitsrutschkupplung ist so angeordnet, dass eine ununterbrochene Verbindung zwischen Last und Bremse gewährleistet ist.
  • Hohe Geschwindigkeiten sorgen für Effizienz bei großen Hubhöhen.
  • Leichte Zugänglichkeit zu allen Verschleißteilen durch modularen Aufbau.
  • Das serienmäßige, im Ölbad laufende, einsatzgehärtete Getriebe mit Schrägverzahnung sorgt für besondere Laufruhe und eine lange Lebensdauer.
  • Die Treibscheibe aus gehärtetem Stahl garantiert einen geringen Verschleiß.
7 Artikel Seildurchlaufwinde Mtrac
Seildurchlaufwinde Mtrac
Tragfähigkeit
Hubgeschwindigkeit
Versorgungsspannung
Seil-Ø
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)

Tragfähigkeit 100 - 300 kg
Ausstattung und Verarbeitung
  • Das robuste Aluminium-Druckgussgehäuse in Verbindung mit hochfestem glasfaserverstärktem Kunststoffdeckel sorgt für ein geringes Eigengewicht bei hoher Festigkeit.
  • Die von außen einstellbare Sicherheitsrutschkupplung ist so angeordnet, dass eine ununterbrochene Verbindung zwischen Last und Bremse gewährleistet ist.
  • Hohe Geschwindigkeiten sorgen für Effizienz bei großen Hubhöhen.
  • Leichte Zugänglichkeit zu allen Verschleißteilen durch modularen Aufbau.
  • Das serienmäßige, im Ölbad laufende, einsatzgehärtete Getriebe mit Schrägverzahnung sorgt für besondere Laufruhe und eine lange Lebensdauer.
  • Die Treibscheibe aus gehärtetem Stahl garantiert einen geringen Verschleiß.

Informationen: Seildurchlaufwinde Mtrac

Bei der Seildurchlaufwinde Mtrac wird das Seil angetrieben, ohne es zu speichern, so dass uneingeschränkte Hubhöhen bzw. Zuglängen ermöglicht werden.
Diese kompakte Winde ist mobil und universell einsetzbar, z.B. beim Bau, bei Wartungsarbeiten oder Montagen.

Lieferumfang und Ausstattung

Die Winde wird komplett einsatzfähig geliefert mit folgendem Standard-Lieferumfang:

  • angeschlossenes Zuleitungskabel 1,0 m mit Schuko-Stecker
  • Stahlseil (Ø 6,5 mm, 10 m Länge) mit Haken konfektioniert
  • Steuerschalter am angeschlossenen Steuerkabel 2,3 m
  • Schützsteuerung 42 V
  • Tragegriff
  • Traghaken
  • Stellfüße, 4 Stück am Gehäuse montiert, zum Aufstellen und Einsatz der Winde auch unter Last.

Was sind die Vorteile von Durchlaufwinden ?

Die Vorteile von Durchlaufwinden sind vor allem die fast beliebig langen Seile die verwendet werden können. Seillängen von über 100 m sind auch in der Industrie nicht ungewöhnlich. Das Seil wird von unten in die Winde eingesteckt und mittels einer Treibscheibe eingezogen. Es läuft über die Treibscheibe und kommt unten wieder raus. Somit gibt es keine Trommel und ohne Trommel kann das Seil flexibel und einfach ausgetauscht oder neue eingezogen werden.

Baut eine Durchlaufwinde groß ?

Durchlaufwinden sind kompakter als herkömmliche Elektroseilwinden. Das ist zudem unabhängig davon wie lang das Seil ist. Auch der Tragekomfort und der Installationsaufwand sind um ein vielfaches leichter als bei Trommelwinden.

Ist der Yale Mtrac für den Personentransport zugelassen ?

Nein, der Yale Mtrac ist eine reine Materialwinde und nach dem jetzigen Stand der Produktentwicklung ist sie nicht für den Personentransport konzipiert.

Wer benötigt eine Durchlaufwinde ?

Benötigt wird der Yale Mtrac im Tiefbau, im Montagebau und in der Instandsetzung, von Firmen die Montagen, Reparaturen und Wartungen von Aufzügen durchführen oder von Unternehmen aus der Telekommunikations und Versorgungsbranche.

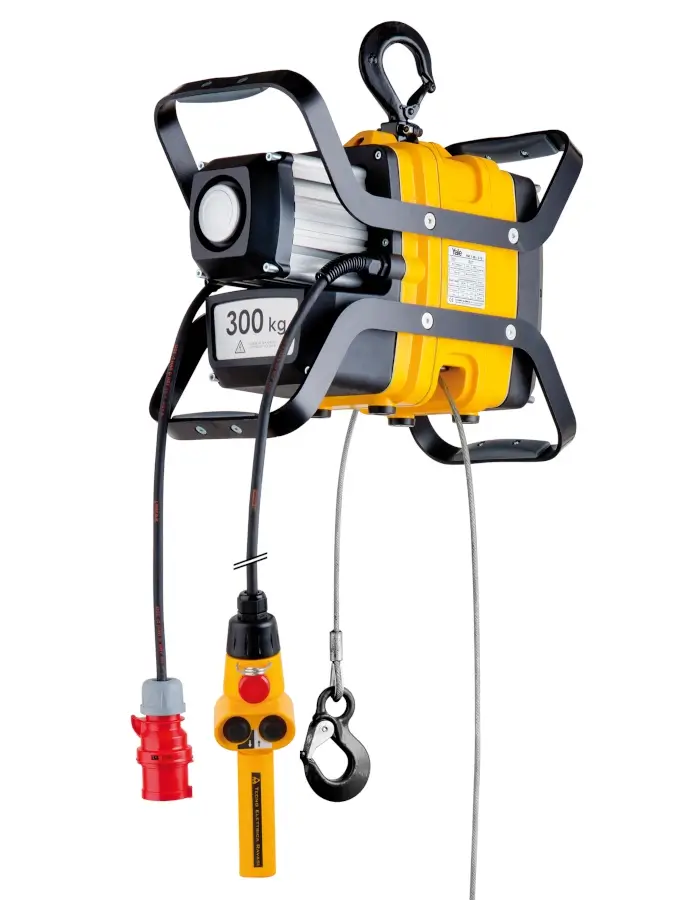

Wie ist der Lieferumfang des Yale Mtrac ?

Der Verbraucher bekommt die Durchlaufwinde Yale Mtrac voll funktionsfähig geliefert. Für eine sichere Montage der Winde sorgt ein drehbarer Traghaken mit weiter Öffnung und Hakensicherung. Ein Tragegriff ist im Paket inbegriffen, der mit einer ergonomischen Kunststoffeinlage die Durchlaufwinde sehr handschonend transportieren lässt. Es gibt auf der Unterseite 4 Stellfüße, die lasttragend die komplette Tragfähigkeit der Winde aufnehmen können. So kann die Winde im Stand betrieben werden, beispielsweise über einem Loch im tragenden Boden. Der Steuerschalter mit Auf, Ab und Not-Aus Befehlstastern ist über ein Steuerkabel fertig mit der Winde verdrahtet. Eine Zuleitung zum unkomplizierten Anschluss an einen Netzstecker ist entsprechend der Antriebsspannung mit einem Schuko- oder CEE-Stecker ausgestattet. Zudem liegt der Bestellung ein Seil bei, das im Standard 10 m lang ist. Natürlich kann auf Wunsch eine andere Länge gewählt werden. Das Seil ist mit einem Ösenhaken mit verpresster Kausche konfiguriert und mit Federpuffern für die Hubbegrenzung ausgestattet.

Was zeichnet den Yale Mtrac aus ?

Zu den Standardmerkmalen gehören Dinge wie die Schützsteuerung mit 42 V, die integrierten Endlagenschalter für die Hubbegrenzung und eine Überlastsicherung, die bei dieser Durchlaufwinde in Form einer Rutschkupplung ausgeführt ist.

Welche Antriebsarten gibt es ?

Zunächst gibt es die Wechselstromvariante mit 230 V und einer Phase, gefolgt von den Drehstromwinden mit 400 V bei 3 Phasen. Die Wechselstrom-Durchlaufwinden gibt es mit einer Tragkraft von 100 und 300 kg. Bei der Drehstromwinde reicht das Traglast-Spektrum von 100, 200 und 300 kg bis hin zur 500 kg Seilwinde. Alle diese Winden sind exakt baugleich. Sie haben die selben Gehäuse-Abmessungen, benutzen das selbe Seil mit einem Seildurchmesser von 6.5 mm und wiegen alle ca. 24 kg. Mit Bestückung eines oder mehrerer Zubehörteile, wie zum Beispiel einem Tragrahmen oder einer Funkfernsteuerung, kann die Winde um ein bis 2 kg schwerer werden. Die Durchlaufwinden unterscheiden sich lediglich durch die Getriebeübersetzung und die Motorengröße. Auf diese Weise erreicht Yale diese Vielfalt an Tragfähigkeiten und Hubgeschwindigkeiten.

Sind noch größere Tragkräfte möglich ?

Als Option lässt sich für die Durchlaufwinde Yale Mtrac eine Seilumlenkung als Bausatz hinzubestellen. Mit Hilfe einer Unterflasche und einer Traghakentraverse kann die Winde bauseits auf eine zweisträngige Variante umgebaut werden. In der zweisträngigen Ausführung durchläuft das Seil zusätzlich eine Umlenkrolle in einer Unterflasche. Mit seinem Todende wird es hierbei an der Traghakentraverse angeschlagen. Die Tragkraft der Winde verdoppelt sich während die Hubgeschwindigkeit des Unterhakens um die Hälfte abnimmt. Die einsträngige 500 kg Durchlaufwinde kann nach dem Umbau sagenhafte 1000 kg heben.

Ist ein Wechselhub möglich ?

Eine schöne und ganz wichtige Option ist der sogenannte Wechselhub. Hierzu bieten Yale optional einen zweiten zusätzlichen Haken der bauseitig an dem losen Seilende angebracht wird. Der Vorteil ist ein weit aus schnellerer Hubzyklus. Während der eine Haken die Last nach oben befördert, kann der zweite Haken, unten angekommen, schon eine neue Last aufnehmen und im Wechsel nach oben befördern. Dieses Hub-Prinzip vermeidet unnötige Leerfahrt und beschleunigt den Transport bzw. den Hubvorgang. Die Durchlaufwinde arbeitet doppelt effektiv und spart dabei Zeit. Dieser Pendelhub ist durch Yale patentiert.

Wie lässt sich der Umgang mit dem Mtrac optimieren ?

Der Yale Mtrac verfügt schon in der Standardversion über einen Tragegriff. Dieser Tragegriff kann durch einen optionalen Tragrahmen ersetzt werden. Idealerweise lassen sich an der Durchlaufwinde zwei Tragrahmen befestigen. Die Winde lässt sich mit dem Tragrahmen besser zu zweit tragen. Aber auch beim alleinigen Tragen bietet der Tragrahmen den Vorteil, dass man die Winde beidhändig anfassen kann. Zudem ist die Winde durch die Tragrahmen besser geschützt. Beispielsweise beim Transport auf der Ladefläche des Autos oder beim Aufstellen der Winde auf dem Boden. Hier kann sich das Seil durch den erhöhten Stand unter der Winde wegdrehen und wird nicht wie sonst beim Abstellen abgeknickt.

Ist der Mtrac wartungsfreundlich ?

Besonders erwähnenswert ist, dass die Durchlaufwinde von Yale relativ einfach gewartet werden kann. Der Zugang zur Elektrik, zur Bremse oder den Endlagenschaltern ist leicht und kann bei der Inspektion oder bei der Wartung Zeit sparen. Auch die Überlastsicherung bzw. Rutschkupplung kann unproblematisch neu justiert oder nachgezogen werden.


Seildurchlaufwinde Yale Mtrac Universell einsetzbar

UNIVERSELL EINSETZBAR

Die Yale Mtrac® kann optional in ein Yale-Fahrwerk integriert werden. Die Gewindepunkte an den Gehäuseseiten erlauben kundenseitig bedarfsgerechte Befestigungen.

Seildurchlaufwinde Yale Mtrac Endlagenschalter Schaltwippe

ENDLAGENSCHALTER UND SCHALTWIPPE

Die am Seil befestigten Federpuffer wirken beim Erreichen der Endlage auf die Schaltwippe, die wiederum die Mikroschalter betätigt und somit (über die Schützsteuerung) den Motor abschaltet.

Seildurchlaufwinde Yale Mtrac transportieren

EINFACHES TRAGEN & TRANSPORTIEREN

Alleine am Standardgriff – oder doppelt einfach: zu zweit am optionalen Tragrahmen. Beide Varianten sind mit ergonomischen handfreundlichen Kunststoffeinlagen gestaltet.

Seildurchlaufwinde Yale Mtrac wartung

EINFACHE WARTUNG UND PRÜFUNG

Die Winde ist ein einfach zu wartendes Werkzeug. Der Aufbau ist modular und alle wichtigen Teile sind leicht erreichbar. So bleibt die Neueinstellung der Rutschkupplung denkbar einfach, wie auch die Prüfung der Bremse. Der Zugang zu der Elektrik kann schnell und unproblematisch vorgenommen werden.
