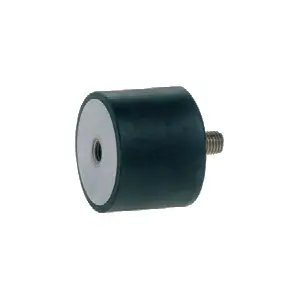

Wampfler Gummi-Metall-Elemente Typ B
Der Schwingungsdämpfer Typ B absorbiert und dämpft Vibrationen an Werkzeugmaschinen und Förderanlagen. Er wird im Rahmenverbaut, um die antriebsseitig aufwallenden Schwingungen nicht auf andere Anlagenteile übergreifen zu lassen.
Sein Federkörper besteht aus Naturkauschuk mit einer Härte von 55 Shore A +/-5. Der Gummi ist inkompressibel, hochelastisch und reißfest. Er eignet sich im Dauerkontakt mit Benzin, Fett, Ölen und Ozon. Sein Werkstoff ist alterungsbeständig und langlebig.
Pufferhöhe h1
Gewinde d2 x l
Artikel-Nr.:
Pufferhöhe h1
Gewinde d2 x l
Artikel-Nr.:
Pufferhöhe h1
Gewinde d2 x l
Artikel-Nr.:
Pufferhöhe h1
Gewinde d2 x l
Artikel-Nr.:
Pufferhöhe h1
Gewinde d2 x l
Artikel-Nr.:
Der Schwingungsdämpfer Typ B absorbiert und dämpft Vibrationen an Werkzeugmaschinen und Förderanlagen. Er wird im Rahmenverbaut, um die antriebsseitig aufwallenden Schwingungen nicht auf andere Anlagenteile übergreifen zu lassen.
Sein Federkörper besteht aus Naturkauschuk mit einer Härte von 55 Shore A +/-5. Der Gummi ist inkompressibel, hochelastisch und reißfest. Er eignet sich im Dauerkontakt mit Benzin, Fett, Ölen und Ozon. Sein Werkstoff ist alterungsbeständig und langlebig.

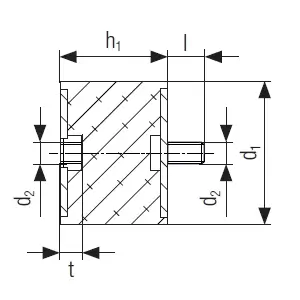

Abmessungen Gummi-Metall-Elemente Typ B:
| Gummi-Metall-Elemente Typ B | Außendurchmesser d1 (mm) | d1 (mm) | h1 (mm) | d2 (mm) | l (mm) | t (mm) |
|---|---|---|---|---|---|---|
| 8x8 | 8 | 8 | 8 | M3 | 6 | 6 |
| 10x10 | 10 | 10 | 10 | M4 | 10 | 4 |
| 10x15 | 10 | 10 | 15 | M4 | 10 | 4 |
| 15x15 | 15 | 15 | 15 | M4 | 10 | 6 |
| 15x20 | 15 | 15 | 20 | M4 | 10 | 5 |
| 15x30 | 15 | 15 | 30 | M4 | 15 | 4 |
| 20x15 | 20 | 20 | 15 | M6 | 18 | 6 |
| 20x20 | 20 | 20 | 20 | M6 | 18 | 6 |
| 20x25 | 20 | 20 | 25 | M6 | 18 | 6 |
| 25x15 | 25 | 25 | 15 | M6 | 18 | 6 |
| 25x20 | 25 | 25 | 20 | M6 | 18 | 6 |
| 25x25 | 25 | 25 | 25 | M6 | 18 | 6 |
| 25x30 | 25 | 25 | 30 | M6 | 18 | 6 |
| 30x15 | 30 | 30 | 15 | M8 | 21 | 8 |
| 30x20 | 30 | 30 | 20 | M8 | 20 | 8 |
| 30x25 | 30 | 30 | 25 | M8 | 20 | 8 |
| 30x30 | 30 | 30 | 30 | M8 | 20 | 8 |
| 30x40 | 30 | 30 | 40 | M8 | 20 | 8 |
| 40x25 | 40 | 40 | 25 | M8 | 23 | 8 |
| 40x30 | 40 | 40 | 30 | M8 | 23 | 8 |
| 40x40 | 40 | 40 | 40 | M8 | 23 | 8 |
| 50x20 | 50 | 50 | 20 | M10 | 28 | 10 |
| 50x25 | 50 | 50 | 25 | M10 | 28 | 10 |
| 50x30 | 50 | 50 | 30 | M10 | 28 | 10 |
| 50x40 | 50 | 50 | 40 | M10 | 28 | 10 |
| 50x45 | 50 | 50 | 45 | M10 | 28 | 10 |
| 50x50 | 50 | 50 | 50 | M10 | 28 | 10 |
| 60x40 | 60 | 60 | 40 | M10 | 28 | 10 |
| 70x45 | 70 | 70 | 45 | M10 | 28 | 10 |
| 75x25 | 75 | 75 | 25 | M12 | 37 | 12 |
| 75x40 | 75 | 75 | 40 | M12 | 37 | 12 |
| 75x55 | 75 | 75 | 55 | M12 | 37 | 12 |
| 100x40 | 100 | 100 | 40 | M16 | 41 | 16 |
| 100x50 | 100 | 100 | 50 | M16 | 41 | 16 |
| 100x60 | 100 | 100 | 60 | M16 | 41 | 16 |
| 100x75 | 100 | 100 | 75 | M16 | 41 | 16 |
| 150x50 | 150 | 150 | 50 | M16 | 41 | 16 |
| 150x75 | 150 | 150 | 75 | M16 | 41 | 16 |
