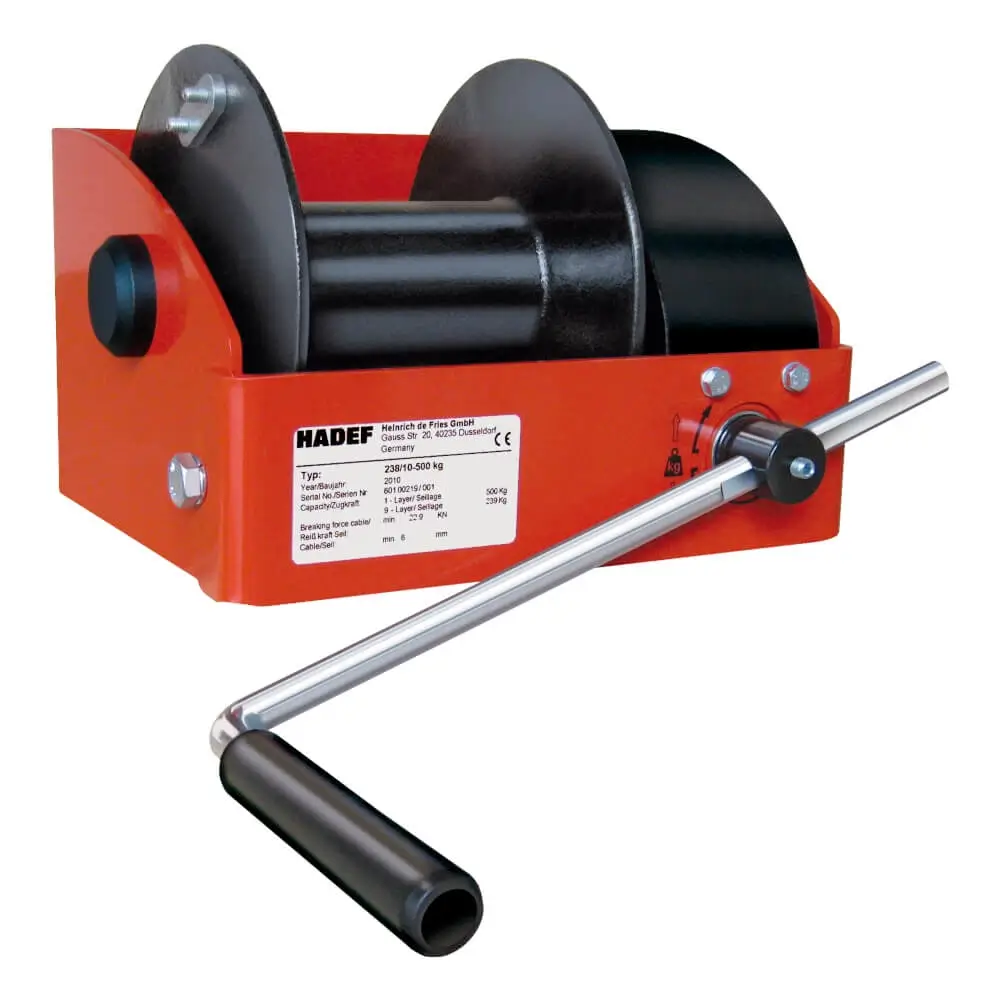

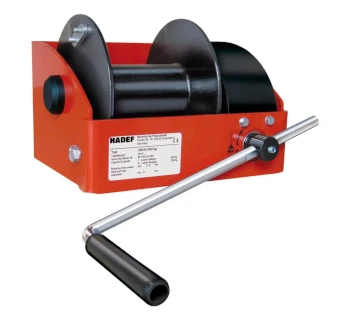

Hadef Schneckenrad-Handwinde 238/10
Die Handwinde 238/10 verfügt über ein robustes Schneckenradgetriebe. Ihre große Seiltrommel ermöglicht die Aufnahme eines extrem langen Seils. Durch Kurbeln im Uhrzeigersinn wird die Last angehoben. Ein Drehen der Handkurbel in entgegengesetzter Richtung bewirkt ein Absenken der Last. Die integrierte Lastdruckbremse verhindert das selbsttätige Senken der Last nach Loslassen der Handkurbel. Die Last wird in jeder Position sicher gehalten. Die Handkurbel ist in der Länge verstellbar. Die Schneckenrad-Handwinde ist bis zu ein Tragkraft von 7500 kg erhältlich.
Ein großer Vorteil dieser Handwinde ist die nach oben und unten offene Bauart. Der Seilabgang ist demnach in viele Richtungen möglich.
HINWEIS: Für ein korrektes Funktionieren der Lastdruckbremse muss die Winde mit mindestens 20% der Nennlast belastet werden.
Seilzugfähigkeit oberste Lage
Windentyp
max. Seilaufnahme
Seildurchmesser
Artikel-Nr.:
Seilzugfähigkeit oberste Lage
Windentyp
max. Seilaufnahme
Seildurchmesser
Artikel-Nr.:
Seilzugfähigkeit oberste Lage
Windentyp
max. Seilaufnahme
Seildurchmesser
Artikel-Nr.:
Seilzugfähigkeit oberste Lage
Windentyp
max. Seilaufnahme
Seildurchmesser
Artikel-Nr.:
Seilzugfähigkeit oberste Lage
Windentyp
max. Seilaufnahme
Seildurchmesser
Artikel-Nr.:
Seilzugfähigkeit oberste Lage
Windentyp
max. Seilaufnahme
Seildurchmesser
Artikel-Nr.:
Seilzugfähigkeit oberste Lage
Windentyp
max. Seilaufnahme
Seildurchmesser
Artikel-Nr.:
Seilzugfähigkeit oberste Lage
Windentyp
max. Seilaufnahme
Seildurchmesser
Artikel-Nr.:
Die Handwinde 238/10 verfügt über ein robustes Schneckenradgetriebe. Ihre große Seiltrommel ermöglicht die Aufnahme eines extrem langen Seils. Durch Kurbeln im Uhrzeigersinn wird die Last angehoben. Ein Drehen der Handkurbel in entgegengesetzter Richtung bewirkt ein Absenken der Last. Die integrierte Lastdruckbremse verhindert das selbsttätige Senken der Last nach Loslassen der Handkurbel. Die Last wird in jeder Position sicher gehalten. Die Handkurbel ist in der Länge verstellbar. Die Schneckenrad-Handwinde ist bis zu ein Tragkraft von 7500 kg erhältlich.
Ein großer Vorteil dieser Handwinde ist die nach oben und unten offene Bauart. Der Seilabgang ist demnach in viele Richtungen möglich.
HINWEIS: Für ein korrektes Funktionieren der Lastdruckbremse muss die Winde mit mindestens 20% der Nennlast belastet werden.
Abmessungen Schneckenrad-Handwinde 238/10:
| Schneckenrad-Handwinde 238/10 | Seilzugfähigkeit 1. Lage (kg) | A (mm) | A1 (mm) | A2 (mm) | A3 (mm) | A4 (mm) | A5 (mm) | B (mm) | B1 (mm) | B2 (mm) | C (mm) | C1 (mm) | C2 (mm) | C3 (mm) | ØD (mm) | D1 (mm) | D2 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 250 kg | 250 | 246 | 192 | 102 | 106 | 280 | - | 352 | 100 | 130 | 171 | 145 | 100 | 91 | 48 | 14 | 160 |
| 500 kg | 500 | 277 | 223 | 131 | 107 | 325 | - | 382 | 117 | 130 | 193 | 160 | 115 | 98 | 70 | 14 | 190 |
| 1000 kg | 1000 | 312 | 254 | 160 | 106 | 350 | - | 427 | 143 | 130 | 263 | 195 | 141 | 143 | 102 | 17 | 240 |
| 1500 kg | 1500 | 312 | 254 | 160 | 109 | 350 | - | 439 | 143 | 130 | 305.6 | 250 | 178 | 178.5 | 102 | 17 | 240 |
| 2000 kg | 2000 | 410 | 360 | 176 | 137 | 380 | - | 721 | 206 | 220 | 420 | 310 | 196 | 243 | 133 | 25 | 329 |
| 3000 kg | 3000 | 436 | 386 | 204 | 138 | 380 | - | 783 | 256 | 200 | 528 | 365 | 251 | 298 | 165 | 25 | 376 |
| 5000 kg | 5000 | 436 | 386 | 200 | 138 | 380 | - | 837 | 288 | 200 | 604 | 460 | 316 | 335 | 219 | 25 | 437 |
| 7500 kg | 7500 | 510 | 455 | 202 | 189 | 380 | - | 967 | 348 | 220 | 748 | 500 | 350 | 418 | 245 | 25 | 630 |
| 250 kg GV | 250 | 246 | 192 | 102 | 106 | 280 | - | 352 | 100 | 130 | 171 | 145 | 100 | 91 | 48 | 14 | 160 |
| 500 kg GV | 500 | 277 | 223 | 131 | 107 | 325 | - | 382 | 117 | 130 | 193 | 160 | 115 | 98 | 70 | 14 | 190 |
| 1000 kg GV | 1000 | 312 | 254 | 160 | 106 | 350 | - | 427 | 143 | 130 | 263 | 195 | 141 | 143 | 102 | 17 | 240 |
| 1500 kg GV | 1500 | 312 | 254 | 160 | 109 | 350 | - | 439 | 143 | 130 | 305.6 | 250 | 178 | 178.5 | 102 | 17 | 240 |
| 2000 kg GV | 2000 | 410 | 360 | 176 | 137 | 380 | - | 721 | 206 | 220 | 420 | 310 | 196 | 243 | 133 | 25 | 329 |
| 3000 kg GV | 3000 | 436 | 386 | 204 | 138 | 380 | - | 783 | 256 | 200 | 528 | 365 | 251 | 298 | 165 | 25 | 376 |
| 5000 kg GV | 5000 | 436 | 386 | 200 | 138 | 380 | - | 837 | 288 | 200 | 604 | 460 | 316 | 335 | 219 | 25 | 437 |
| 7500 kg GV | 7500 | 510 | 455 | 202 | 189 | 380 | - | 967 | 348 | 220 | 748 | 500 | 350 | 418 | 245 | 25 | 630 |
| 500 kg MV | 500 | 277 | 223 | 131 | 107 | 325 | - | 382 | 117 | 130 | 193 | 160 | 115 | 98 | 70 | 14 | 190 |
| 1500 kg MV | 1500 | 332 | 165 | 162 | 135.5 | 350 | - | 451 | - | 132 | 330 | 250 | 210 | - | 102 | 17 | 240 |
| 3000 kg MV | 3000 | 496 | 446 | 203 | 196 | 380 | - | 813 | - | 220 | 561 | 410 | 251 | - | 168 | 25 | 375 |
| 5000 kg MV | 5000 | 506 | 456 | 200 | 207 | 380 | - | 847 | - | 220 | 603 | 467 | 316 | - | 219 | 25 | 437 |
| 500 kg VA | 500 | 277 | 223 | 131 | 107 | 325 | - | 382 | 117 | 130 | 193 | 160 | 115 | 98 | 70 | 14 | 190 |
| 1500 kg VA | 1500 | 312 | 254 | 160 | 109 | 350 | - | 439 | 143 | 130 | 305.6 | 250 | 178 | 178.5 | 102 | 17 | 240 |
| 3000 kg VA | 3000 | 436 | 386 | 204 | 138 | 380 | - | 783 | 256 | 200 | 528 | 365 | 251 | 298 | 165 | 25 | 376 |
