Baude Flachleitung HKYFLCY-Bd geschirmt
PVC Flachleitungen
PVC Flachleitungen für den Einsatz als Energie- und Steuerleitungen, insbesondere an Hebezeugen, Transportanlagen, Werkzeugmaschinen usw., bei mittleren mechanischen Beanspruchungen und bei betriebsmäßig starken Biegungen in nur einer Ebene; in trockenen und feuchten Räumen.
2 Artikel → Flachleitung HKYFLCY-Bd geschirmt

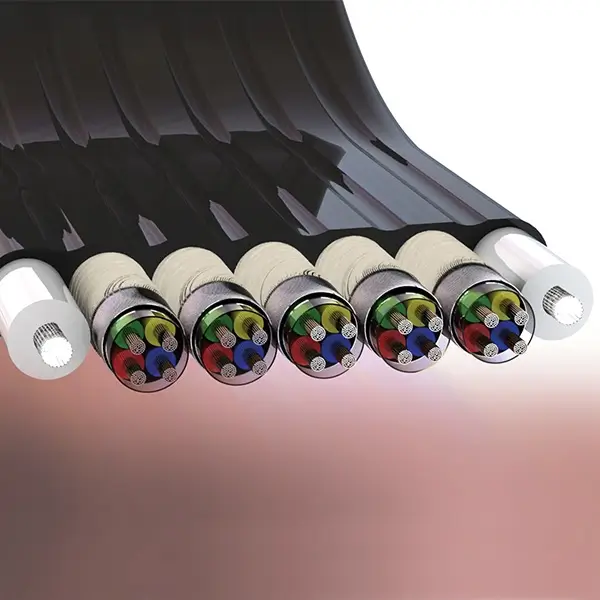

Flachleitung HKYFLCY-Bd geschirmt
AderquerschnittAderanzahl
Kabelart
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung
PVC Flachleitungen
PVC Flachleitungen für den Einsatz als Energie- und Steuerleitungen, insbesondere an Hebezeugen, Transportanlagen, Werkzeugmaschinen usw., bei mittleren mechanischen Beanspruchungen und bei betriebsmäßig starken Biegungen in nur einer Ebene; in trockenen und feuchten Räumen.
Informationen: Flachleitung HKYFLCY-Bd geschirmt
Aufbaubeschreibung
| Leiter | Kupfer blank, feindrähtig bzw. feinstdrähtig nach VDE 0295, Klasse 5 bzw. 6 |
| Aderisolierung | PVC, außer 5–28 x 0,5 mm² PE |
| Aderfarbe | nach VDE 0293 |
| Aderanordnung | Adern flach nebeneinander |
| Abschirmung | Kupfergeflecht verzinnt, Bedeckung > 80% |
| Außenmantel | PVC, kälteflexibel, profilierte Oberfläche |
| Außenmantelfarbe | schwarz, andere Farben auf Anfrage |
Thermische Eigenschaften
| Temperaturbereich bewegt | - 30 °C bis + 70 °C |
| Temperaturbereich bei fester Verlegung | - 40 °C bis + 70 °C |
Technische Daten bei 20°C
| Nennspannung | 300/500V |
| Prüfspannung | Ader/Ader 2.500V |
| Leiterwiderstand | gemäß VDE 0295 Klasse 5 bzw. 6 |
| Isolationswiderstand | > 20 MOhm x km |
Sonstige Eigenschaften
| Biegeradius | flexibler Einsatz: 10 x Leitungsdurchmesser |
| freie Hanghöhe | bis 80m für Leitungen mit Tragorgan ( T ) bis 35m für andere Leitungen |
| Ölbeständigkeit | nach VDE 0472 |
| Brennverhalten | flammwidrig nach VDE 0482 Teil IEC 332-1-2 bzw. IEC 60332-1-2 |
| angewandte Normen | in Anlehnung an VDE-Vorschrift 0281 Teil 403/404 |
Die Flachleitung ist in 3 verschiedenen Ausführungen lieferbar:
- (..Bd) Adern zu Bündeln verseilt
- (..C..) Abschirmung, verzinnte Kupferdrähte Bedeckung >80%
- (..T..) mit außenliegenden Textil bzw. Stahltragorgan
