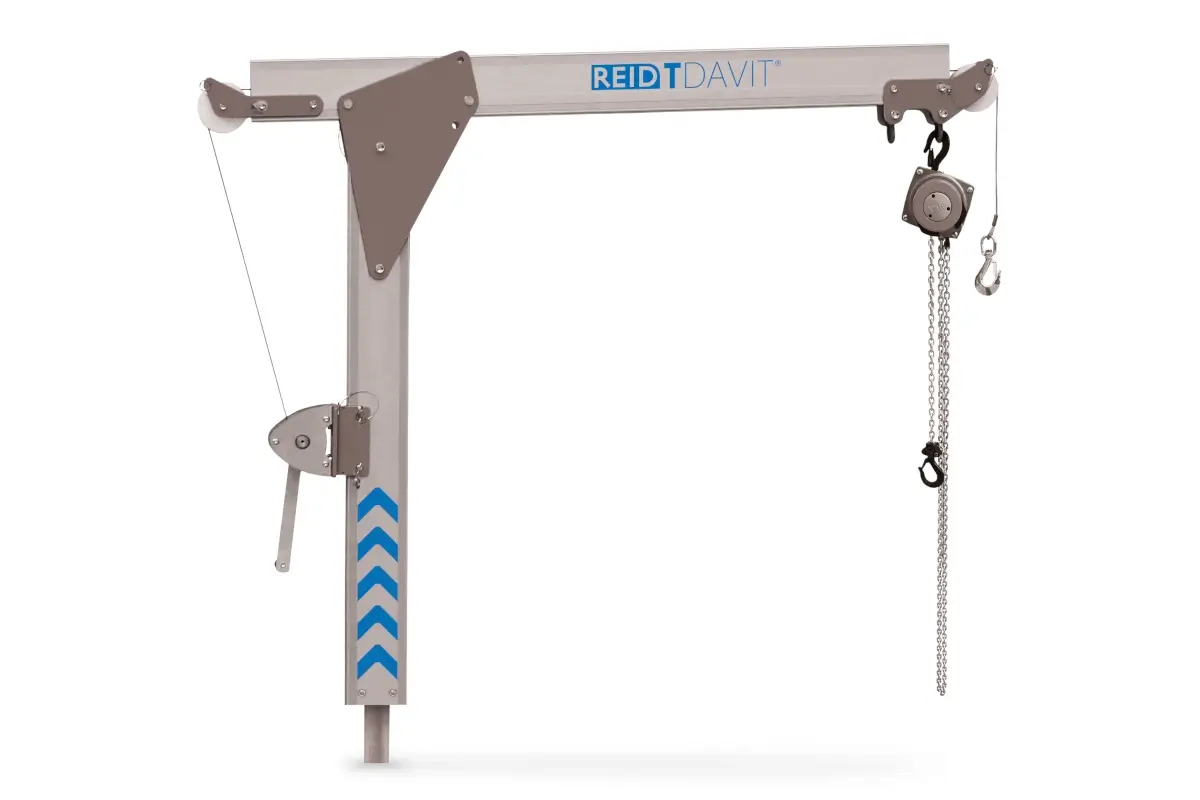

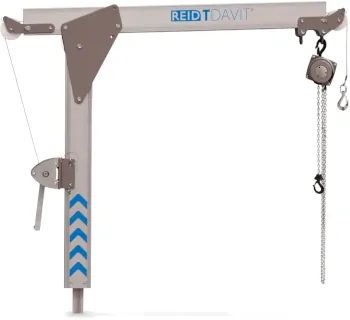

Reid TDavit mit Winde 626 500 kg

Reid TDavit mit Winde

Unser TDAVIT ist leicht, tragbar und kann maßgefertigt werden. Das System bietet eine Tragfähigkeit von bis zu 600 kg und eine 360° Drehung unter Fingerspitzenbedienung.

Unsere TDAVIT sind ideal für den Einsatz auf engstem Raum und können bei Güter- und Personenhebearbeiten unterstützen. Verschiedene Säulenhöhen und Trägeroptionen ermöglichen den Zugang zu einer Vielzahl spezifischer Arbeitsanforderungen, die jegliche Bedürfnisse der Kunden erfüllen. Dieses hochqualitative System sorgt für einen jahrelangen störungsfreien Einsatz.

Zu den Abmessungen
15 Artikel TDavit mit Winde
TDavit mit Winde
Tragkraft
Ausladung
Werkstoff Kran
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

TDavit mit Winde
Tragkraft
Ausladung
Werkstoff Kran
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

TDavit mit Winde
Tragkraft
Ausladung
Werkstoff Kran
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Unser TDAVIT ist leicht, tragbar und kann maßgefertigt werden. Das System bietet eine Tragfähigkeit von bis zu 600 kg und eine 360° Drehung unter Fingerspitzenbedienung.

Unsere TDAVIT sind ideal für den Einsatz auf engstem Raum und können bei Güter- und Personenhebearbeiten unterstützen. Verschiedene Säulenhöhen und Trägeroptionen ermöglichen den Zugang zu einer Vielzahl spezifischer Arbeitsanforderungen, die jegliche Bedürfnisse der Kunden erfüllen. Dieses hochqualitative System sorgt für einen jahrelangen störungsfreien Einsatz.

Informationen: TDavit mit Winde

Der TDavit wird weltweit genutzt, um Güter aus der Tiefe zu heben. Zudem ermöglicht er ein Arbeiten per Seilzugang in beengten Räumen, Brunnen, Silos, Schächten oder an Fassaden. Er dient als Absturzsicherung zur Arbeitsplatzpositionierung oder hilft bei Rettungsmaßnahmen. Serienmäßig stehen 5 unterschiedlich hohe Säulen und 4 Auslegerlängen zur Auswahl. Miteinander kombiniert ergibt sich eine Vielzahl unterschiedlich hoher und langer TDavits.

Die Standard-Säulen werden ab einer Höhe von ca. 1,0 m angeboten und enden bei ca. 2,1 m. Es sind Ausladungen von 0,85 m bis 1,70 m möglich. TDavit-Systeme mit einer maximalen Ausladung von 1,2 m können zusammen mit der Kontergewicht-Basis verwendet werden. In dieser Kombination ist der TDavit besonders mobil und flexibel für den Seilzugang einsetzbar.

Die Verankerung des TDavit

Der TDavit erfüllt eine Menge wichtiger Anforderungen für das seilunterstützte Arbeiten. Zur Installation des TDavit ist eine Basis von Nöten. Mobile Ständer werden entweder per Kontergewicht oder über eine Anhängerkupplung an einem Transporter gesichert. Fest montierte Hülsen werden im Boden oder an der Wand verschraubt oder einbetoniert. Die Top-Mount Hülse dient zur Oberflächenmontage und wird auf flachen horizontalen Oberflächen verschraubt. Sie kann mit harzgebundenen Dübeln auf Beton oder mit Schrauben in Stahlkonstruktionen installiert werden. Die Wandhülse Side-Base kann mit harzgebundenen oder mechanischen Verankerungen montiert werden. Die versenkbare ebenbündige Case-Hülse wird in neuen Beton gegossen oder in bestehendem Beton mit Harz gebunden.

Leichtes Design und gute Verarbeitung

Ein Davit besteht aus Säule und Ausleger. Die Säule wiegt maximal 28 kg und der Ausleger 12 kg bis 16 kg je nach Ausladung. Er lässt sich leicht in einer mitgelieferten Tragetasche verstauen und ist von 2 Personen gut zu tragen. Das Aluminium-Design erleichtert den Transport auf der Baustelle.
Kein Bauteil des Davits ist verschweißt, was das Risiko der Werkstoffermüdung reduziert. Reid gewährleistet durch hochwertige Verarbeitung ein Höchstmaß an Sicherheit.
Der Davit kann leicht um 360° gedreht werden. Er ist mit einem Ø 65 mm dicken Königszapfen ausgestattet, der mit seinen zwei patentierten Lagern ein leichtes Drehen auch unter Volllast ermöglicht.
Das Produkt wird aus einer Legierung in Marinequalität hergestellt, die wahlweise eloxiert oder pulverbeschichtet ist, um eine hochwertige Oberflächenbeschaffenheit und einen guten Korrosionsschutz zu gewährleisten. So wird seine Beständigkeit selbst unter rauesten Umgebungen gewährleistet.
Das Produkt ist schnell und einfach mit Haltestiften zu montieren. Ein Werkzeug ist bei der Montage nicht erforderlich. Die Befestigungsbolzen sind standardmäßig verzinkt, können aber auch alternativ aus rostfreiem Edelstahl angeboten werden. Gegen Diebstahl dient ein optinales Seil, mit dem der Davit an der Basis befestigt werden kann.

Die Höhenanpassung und weitere Features

Die Höhe der Säule ist fix. Dafür lässt sich aber die Höhe des Auslegers anpassen. Durch ein Aufstellen und Verbolzen in der oberen Stellung wird der Träger leicht nach oben angewinkelt. Zwischen den Halteplatten am Kopf der Säule befindet sich ein Anschlagpunkt zur Sicherung von einer Person gegen Absturz. Rückseitig am Fuß der Säule befinden sich zwei zusätzliche Anschlagpunkte für Halte- oder Sicherungsseile, die besonders bei seilunterstützten Rettungsaktionen erforderlich sein können.

Die Seile werden auf die Doppelrollen des Auslegers gelegt, durch den Alu-Holmen geführt und am äußeren Ende über Seilscheiben hinabgeführt. Stifte verhindern ein unbeabsichtigtes Herausspringen der Seile aus der Seilrille. Zusätzlich verfügt der Davit über zwei Anschlagpunkte am Ende des Auslegers, an denen Halte- und Sicherungsseile angeschlagen werden können.

Das Gegengewicht-Ankersystem

Die 1,2 Meter-Variante wurde speziell für die Verwendung mit dem Gegengewichts-Ankersystem entwickelt. Für diesen mobilen ortsveränderlichen Anschlagpunkt gilt die EN 795 Typ B. Das Gegengewichtssystem mit Trägerbasis kommt immer da zum Einsatz, wo ein fest installierter Anschlagpunkt fehlt. Es besteht aus einem 5-teiligen System, das aus legiertem Aluminium hergestellt wird. Es lässt sich einfach, schnell und werkzeuglos aufbauen. Alle Befestigungselemente sind unverlierbar über Seile mit der Konstruktion verbunden. Der Gewichtskorb ist klappbar und lässt sich platzsparend unterbringen. Für den einfachen Transport und Aufbau bestehen die Kontergewichte aus handlichen 20 kg Einzelgewichten. Lenkrollen unter der Konstruktion erleichtern das Bewegen und Positionieren. Das Gestell kann auf ebenem Grund leicht zur nächsten Baustelle befördert werden, ohne es wieder abbauen zu müssen. Nivellierspindeln an den Füssen kompensieren Boden-Unebenheiten. Eine Wasserwaage am Fuß der Säulenhalterung gibt Auskunft über die Ausrichtung des Systems. Wahlweise können auch Hebezeuge mit einer Tragkraft von bis zu 600 kg eingesetzt werden. Beispielsweise um Lasten aus der Tiefe zu holen oder Glasscheiben an Gebäudefassaden auszutauschen.

Kundenspezifische Lösungen

Wir kennen die besonderen Herausforderungen, mit denen Sie bei Hebeaufgaben konfrontiert werden. Deshalb bieten wir eine Reihe von kundenspezifischen Lösungen an, die unser Standardprogramm Ihren Bedürfnissen anpasst. Dies schließt unterschiedliche Säulenhöhen oder Befestigungen für maßgeschneiderte Konstruktionen an Gebäuden oder Strukturen mit ein.

Fazit

Der TDavit für das seilunterstützte Arbeiten bietet ein Arbeitsgerät für Wartungsarbeiten an Gebäuden und Anlagen. Diese Davits bieten ein hohes Maß an Stabilität und Sicherheit, erleichtern den Umgang mit der Persönlichen Schutzausrüstung und schaffen eine beispielslose Vielseitigkeit unter leichten tragbaren Hebe- und Sicherheitsgeräten und gewährleisten Tests und Zertifizierungen nach den neuesten Industriestandards durch akkreditierte Drittlabore.


Das Video zeigt den Aufbau des TDavit.

Das Video zeigt Vorzüge und Nutzen des TDavit.

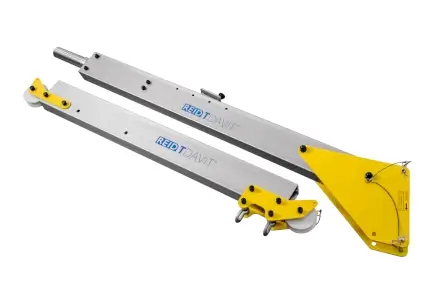

Packmaß des Reid lifting TDavit

Der TDavit lässt sich in Säule und Ausleger zerlegen. Eine Tragetasche ist im Lieferumfang enthalten.

Reid TDavit demontiert

Die Hülsen aus unserem Zubehör mit Ø 65 mm

Reid stellt eine Vielzahl unterschiedlicher Hülsen zur Auswahl.

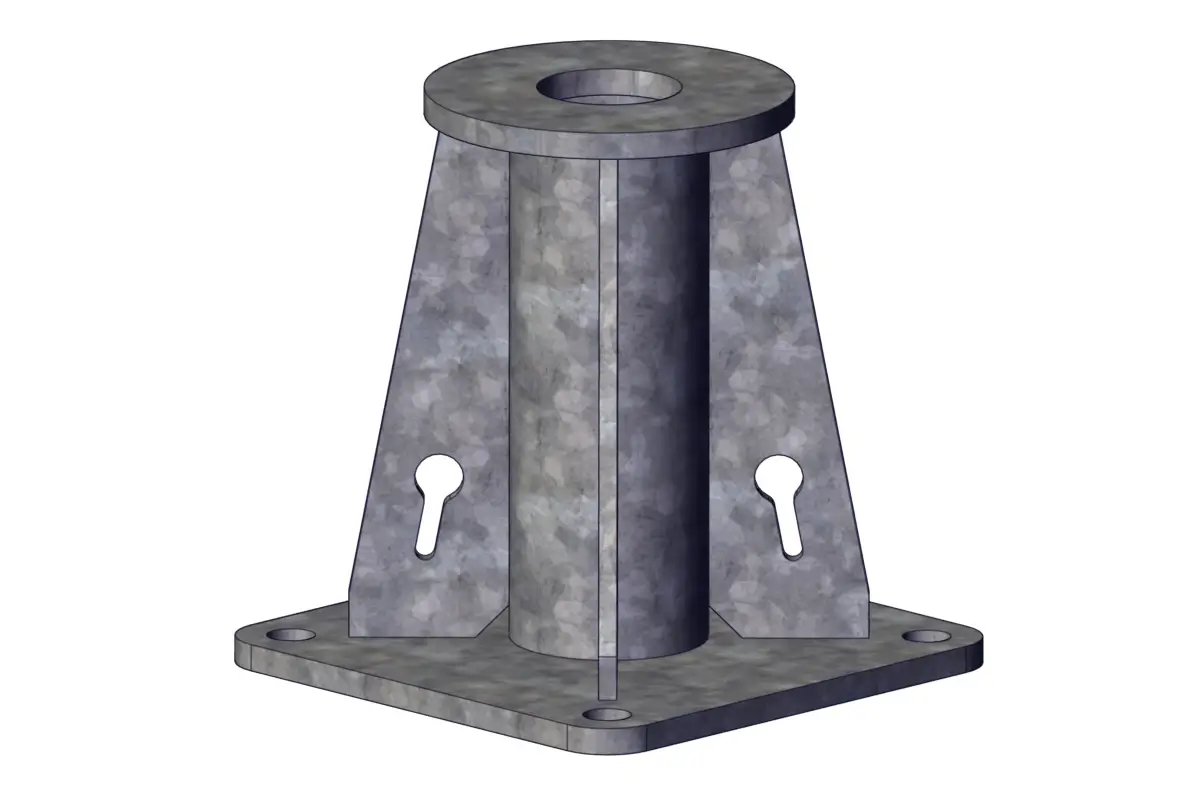

Reid Bodenhülse zum Aufschrauben
Bodenhülse Top Mount
AluminiumNr. STMA0500
EdelstahlNr. STMS0500V2
verz. StahlNr. STMG0500V2

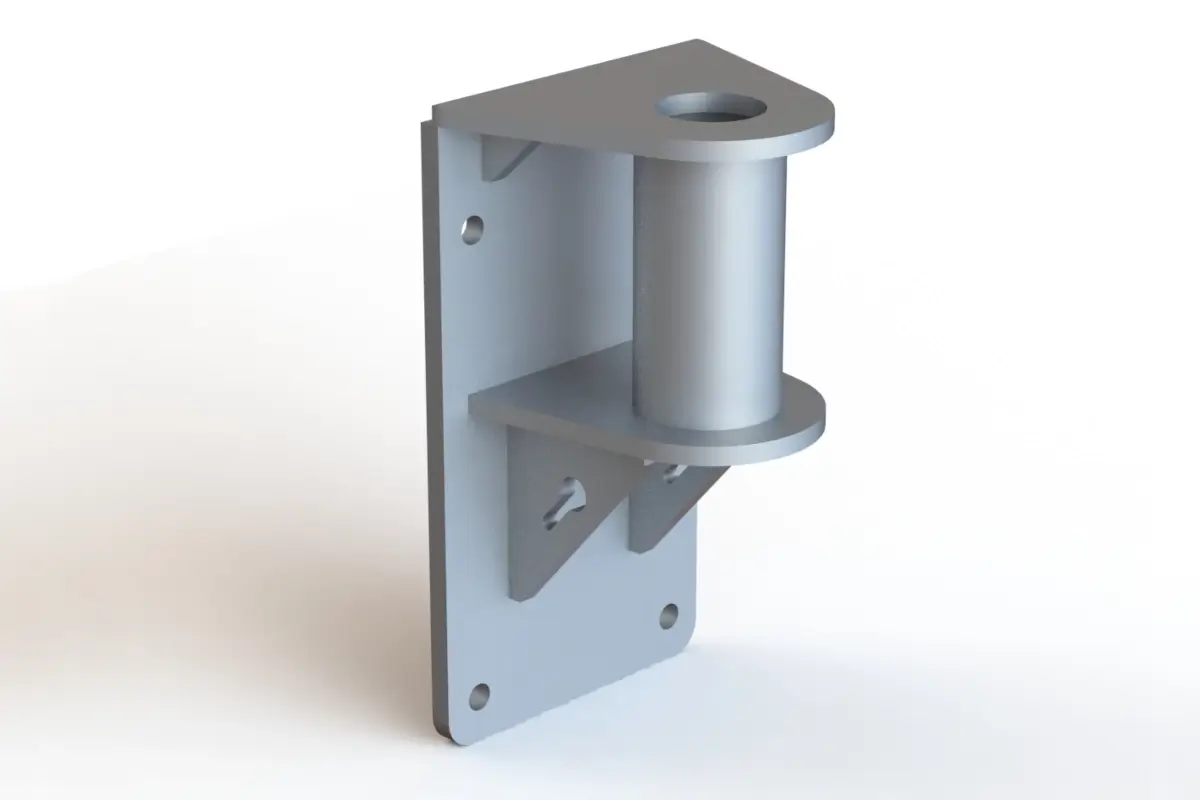

Reid Wandhülse zum seitlichen Aufschrauben
Wandhülse Side Mount
AluminiumNr. SSMA0500
EdelstahlNr. SSMS0500V2
verz. StahlNr. SSMG0500V2

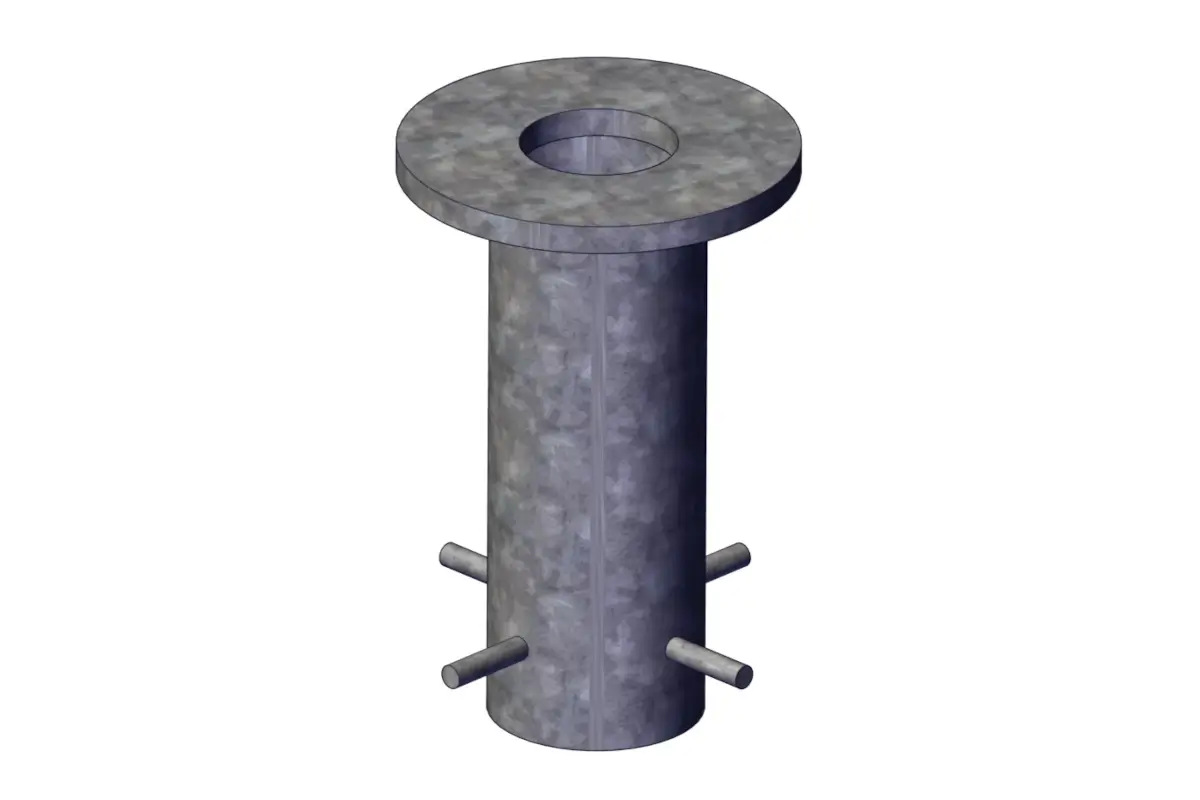

Reid Bodenhülse zum Einlassen in Beton
Ebenerdige Flush Mount
EdelstahlNr. SFMS0500
verz. StahlNr. SFMG0500

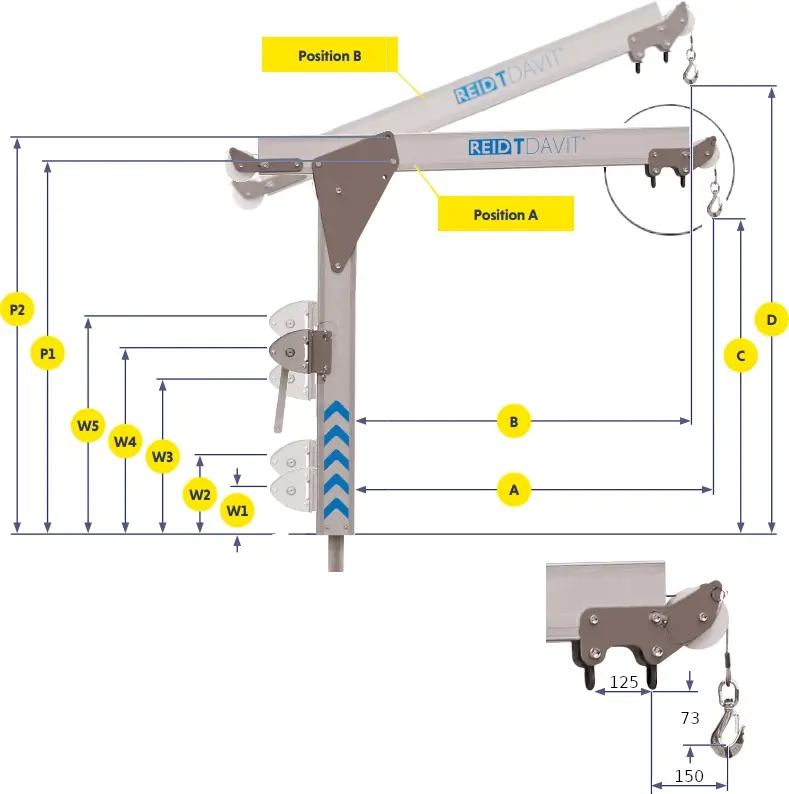

Masszeichnung von Reid TDavit mit Winde

Abmessungen TDavit mit Winde:


TDavit mit WindeTragkraft
(kg)
AAuslage / Position A
(mm)
BAuslage / Position B
(mm)
CHubhöhe | Position A
(mm)
DHubhöhe | Position B
(mm)
W1Windenposition 1
(mm)
W2Windenposition 2
(mm)
W3Windenposition 3
(mm)
W4Windenposition 4
(mm)
W5Windenposition 5
(mm)
P1Höhe / Stiftposition 1
(mm)
P2Höhe / Stiftposition 2
(mm)
Gewicht der Säule
(kg)
Gewicht des Auslegers
(kg)
W122 / Höhe 1227 mm500120011108391227190320---98210812013
W132 / Höhe 1380 mm375160014788391380190320---98210812016
W142 / Höhe 1532 mm300200018508391532190320---98210812019
W222 / Höhe 1407 mm5001200111010191407190320625--116212612113
W232 / Höhe 1560 mm3751600147810191560190320625--116212612116
W242 / Höhe 1712 mm3002000185010191712190320625--116212612119
W322 / Höhe 1717 mm5001200111013291717190320625755885147215712313
W332 / Höhe 1870 mm3751600147813291870190320625755885147215712316
W342 / Höhe 2022 mm3002000185013292022190320625755885147215712319
W422 / Höhe 2032 mm5001200111016442032--625755885178718862513
W432 / Höhe 2185 mm3751600147816442185--625755885178718862516
W442 / Höhe 2337 mm3002000185016442337--625755885178718862519
W522 / Höhe 2342 mm5001200111019542342----885209721962813
W532 / Höhe 2495 mm3751600147819542495----885209721962816
W542 / Höhe 2647 mm3002000185019542647----885209721962819
