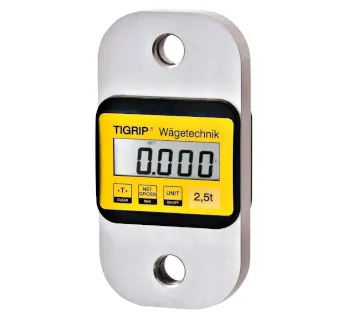

Yale Zugkraftaufnehmer TZL

Der Yale Zugkraftaufnehmer TZL ist ein digitaler Zugkraftmesser zur Ermittlung von Zugkräften und Lastgewichten an Hebezeugen. Mit Messbereichen von 1.000 bis 20.000 kg (modellabhängig) eignet sich der TZL sowohl für den Einsatz als Kranwaage als auch zur in Prüf- und Montageanwendungen.

Die integrierte LCD-Anzeige zeigt wahlweise die Bruttolast, Nettolast oder den Maximalwert an und signalisiert Überlast (110 % der Bruttonennlast) sowie eine niedrige Batteriespannung. Der TZL wird üblicherweise unter Verwendung von Schäkeln der Güteklasse 8 zwischen dem Haken des Hebezeugs und der Last angeschlagen und bildet so eine kosteneffiziente Lösung für vielseitige Wägetechnik-Aufgaben.

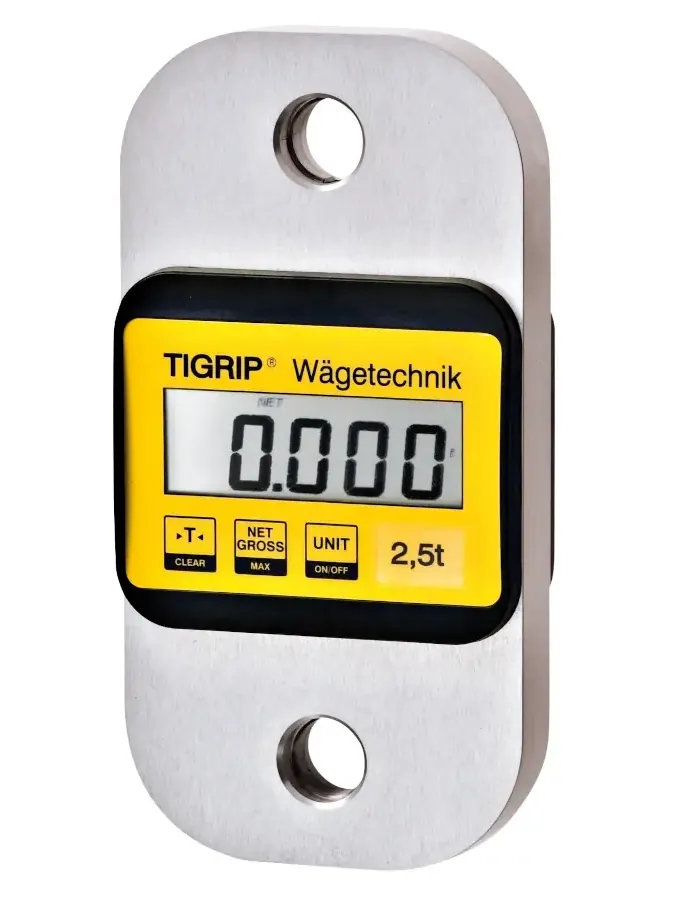

Abbildung: Yale Zugkraftaufnehmer TZL mit digitaler LCD-Anzeige und Anschlag über Schäkel zwischen Kranhaken und Last.

Einsatzbereiche

Der Zugkraftaufnehmer TZL wird überall dort eingesetzt, wo Zugkräfte oder hängende Lasten kontrolliert und dokumentiert werden müssen:

• Kran- und Hebetechnik – als Kranwaage zur Ermittlung von Lastgewichten vor dem Anheben oder während des Transports.
• Prüfstände und Versuchsaufbauten – Messung von Zug- und Haltekräften an Bauteilen, Anschlagmitteln oder Konstruktionen.
• Logistik und Lager – Kontrolle von Wareneingangs- und Versandgewichten bei schweren, hängend förderbaren Gütern.
• Stahl-, Maschinen- und Anlagenbau – Überwachung von Montage- und Verspannkräften sowie Kontrolle von Hub- und Zuglasten beim Einbau schwerer Komponenten.
• Instandhaltung und Service – temporäre Messungen an vorhandenen Krananlagen und Hebezeugen, ohne diese dauerhaft umzurüsten.

Durch die kompakte Bauform und die Möglichkeit, den TZL mit Schäkeln oder Haken zu kombinieren, lässt er sich schnell in bestehende Hebesysteme integrieren.

Aufbau und Funktionsweise

Beim Yale TZL handelt es sich um einen Kraftaufnehmer mit elektronischer Anzeige, der als Lastindikator im Kraftfluss zwischen Kranhaken und Last arbeitet:

• Messkörper: Robuster Zugkörper mit beidseitigen Aufnahmen für Schäkel oder Haken, ausgelegt für den jeweiligen Messbereich.
• LCD-Anzeige: Gut ablesbare Flüssigkristallanzeige zur Darstellung von Bruttolast, Nettolast oder Maximalwert.
• Tarierfunktion: Möglichkeit, bereits vorhandene Vorspannungen oder Lastteile herauszutara, um die eigentliche Nettolast anzuzeigen.
• Überlastanzeige: Überlastwarnung bei ca. 110 % der Bruttonennlast, um die sichere Nutzung zu unterstützen.
• Batteriebetrieb: Versorgung über Batterien, Anzeige des Batteriestatus und Warnung bei niedriger Betriebsspannung.
• Automatisches Nullstellen: Beim Einschalten erfolgt ein Auto-Zero, die Anzeige wird auf 0 gesetzt (ohne Last im System).
• Umschaltbare Maßeinheiten: Maßeinheiten (z. B. kg / t) sind umstellbar, wodurch die Integration in unterschiedliche Dokumentationssysteme erleichtert wird.

Der TZL ist als rein anzeigendes Messgerät ausgeführt. Die ermittelten Werte werden direkt am Gerät abgelesen; für Anwendungen mit Funkübertragung und Fernanzeige steht als Ergänzung der Yale Zugkraftmesser TZR zur Verfügung.

Varianten und technische Daten (Auszug)

Der Yale Zugkraftaufnehmer TZL ist bei TOMANRO in mehreren Messbereichen verfügbar. Die folgende Tabelle gibt einen praxisorientierten Überblick über gängige Ausführungen (ohne Fernablesegerät):

Die Auswahl des passenden Modells richtet sich nach der maximal zu erwartenden Last, dem gewünschten Messbereich sowie den Einbaubedingungen (Kranhakenhöhe, Platz für Schäkel und Lastaufnahmemittel).

Typische Fehler und Praxistipps

Für einen sicheren und genauen Betrieb des Zugkraftaufnehmers TZL sollten folgende Punkte beachtet werden:

• Falsche Auswahl des Messbereichs: Der TZL darf nicht dauerhaft in Grenzlastnähe betrieben werden. Der Messbereich sollte mit einer Sicherheitsreserve gegenüber der maximal auftretenden Last gewählt werden.
• Ungeeignete Anschlagmittel: Es sind ausschließlich geeignete Schäkel und Haken der Güteklasse 8 mit ausreichender Tragfähigkeit zu verwenden. Improvisierte Anschlagpunkte führen zu Messfehlern und Gefährdungen.
• Schrägzug und Querkräfte: Der TZL ist für axiale Zugbelastung ausgelegt. Schrägzug, Biegemomente oder Verdrehungen im Kraftfluss sind zu vermeiden.
• Überlast ignorieren: Eine ausgelöste Überlastwarnung (110 %) ist ernst zu nehmen. Wiederholte Überlastungen können zu Dauerschäden und Messdrift führen.
• Unzureichende Batteriewartung: Niedrige Batteriespannung kann die Ablesbarkeit und Zuverlässigkeit beeinträchtigen. Batteriewarnungen sind zum rechtzeitigen Wechsel zu nutzen.
• Fehlende Nullstellung: Vor Messbeginn ist sicherzustellen, dass der TZL korrekt tariert und auf 0 steht (ohne Last im System).
• Dauerhafte Außeneinwirkung: Bei Außeneinsatz sollten Feuchtigkeit, Schmutz und Korrosion durch geeignete Schutzmaßnahmen und regelmäßige Reinigung minimiert werden.

Regelmäßige Sichtprüfungen auf Verformungen, Risse, Beschädigungen an Gehäuse, Aufnahmen, Anzeige und elektrischen Komponenten erhöhen die Betriebssicherheit deutlich.

Sicherheitsaspekte und Normen

Der Yale TZL ist ein Lastaufnahmemittel unter dem Kranhaken mit integrierter Messfunktion. Damit unterliegt er den Anforderungen der Maschinenrichtlinie sowie den einschlägigen Normen und Vorschriften für Wägetechnik und Lastaufnahmemittel.

• Bestimmungsgemäße Verwendung: Einsatz ausschließlich zur Messung von Zugkräften bzw. Lasten innerhalb des angegebenen Messbereichs.
• Arbeitsschutz: National geltende Vorschriften (z. B. BetrSichV, DGUV-Regelwerk) sind zu beachten. Es besteht Aufenthaltsverbot unter schwebenden Lasten.
• Prüfintervalle: Als Lastaufnahmemittel ist der TZL in wiederkehrenden Abständen durch eine befähigte Person zu prüfen (einschließlich Dokumentation).
• Keine Personenbeförderung: Der TZL ist nicht für das Heben von Personen zugelassen.
• Elektrosicherheit und Batteriewechsel: Batteriesystem nur bei entlastetem Gerät und gemäß Herstellerangaben wechseln; beschädigte Gehäuse oder Kabelführungen sind instand zu setzen, bevor das Gerät weiter eingesetzt wird.

Die detaillierten Herstellerangaben und die Betriebsanleitung sind verbindlich und sollten dem Gerät im Betrieb jederzeit zugeordnet werden können.

Technische Merkmale im Überblick

Zubehör und passende Yale-Produkte

Für ein durchgängiges, aufeinander abgestimmtes Wägesystem an Kran- und Hebezeugen lässt sich der Yale Zugkraftaufnehmer TZL sinnvoll mit weiteren Produkten aus dem Yale-Programm bei TOMANRO kombinieren:

• Yale Zugkraftmesser TZR – Zugkraftaufnehmer mit Digitalanzeige und Funkübertragung, Fernbedienung und PC-Anbindung für Anwendungen mit größerer Auswerte- und Dokumentationstiefe.
• Yale Hängewaage TKL – kompakte Kranhakenwaage mit LCD-Anzeige für einfache Wägevorgänge, ebenfalls zwischen Kranhaken und Last anschlagbar.
• Yale Kranwaagen / Zugkraftmesser – weitere Geräte zur Lastmessung und Wägetechnik in unterschiedlichen Messbereichen.
• Anschlagmittel Güteklasse 8 (z. B. Schäkel, Anschlagketten, Aufhängeringe), passend zur Nennlast des TZL und der jeweiligen Krananlage.
• Weitere Yale Tigrip Lastaufnahmemittel (z. B. Trägergreifer, Allzweckgreifer, Blockgreifer), die sich im gleichen Hebezeugstrang wie der TZL betreiben lassen.

So entsteht ein herstellerhomogenes System aus Wägetechnik, Anschlagmitteln und Lastaufnahmemitteln, das sowohl die Sicherheit als auch die Transparenz der Lastverhältnisse im Betrieb erhöht.
