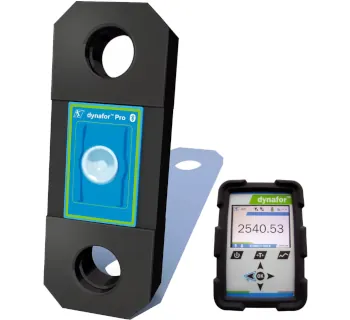

Tractel dynafor™ Pro 206 1000 kg
%

Tractel dynafor™ Pro

Tragfähigkeit 1000 - 250.000 kg

Vielseitig, robust und vernetzbar, bietet sich der dynafor™ Pro perfekt an für alle Ihre Wäge- und Kraftmessanwendungen. In Verbindung mit der dynafor™ HHD Fernanzeige, dem AL128 Display oder den verschiedenen Software-Paketen bietet der dynafor™ Pro eine vielzahl an Funktionen. Er ist somit für alle ihre Anforderungen geeignet.
Ausgestattet mit einem Bluetooth-Modul, ermöglicht der dynafor™ Pro eine kabellose Reichweite von bis zu 40 m zu jedem Smartphone oder Tablet, das mit unserer kostenlosen dynafor™ BlueApp auf IOS oder Android ausgestattet ist.

  • Präzision +/- 0,2% vom Endwert
  • Messgerät stoß- und wetterfest in Schutzart IP 65
  • Taraunterdrückung über den gesamten Messbereich
  • Automatische Nullstellung beim Einschalten
  • Abschaltautomatik zur Schonung der Batterie
  • Geringer Stromverbrauch
  • Konform nach Maschinenrichtlinie 2006/42/EG und EMV-Richtlinie 2004/108/EG
Zu den Abmessungen
32 Artikel dynafor™ Pro
dynafor™ Pro
Messbereich
kleinster Messwert
mit Fernablesegerät
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

dynafor™ Pro
Messbereich
kleinster Messwert
mit Fernablesegerät
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

dynafor™ Pro
Messbereich
kleinster Messwert
mit Fernablesegerät
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

dynafor™ Pro
Messbereich
kleinster Messwert
mit Fernablesegerät
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

dynafor™ Pro
Messbereich
kleinster Messwert
mit Fernablesegerät
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

dynafor™ Pro
Messbereich
kleinster Messwert
mit Fernablesegerät
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

dynafor™ Pro
Messbereich
kleinster Messwert
mit Fernablesegerät
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

dynafor™ Pro
Messbereich
kleinster Messwert
mit Fernablesegerät
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Tragfähigkeit 1000 - 250.000 kg

Vielseitig, robust und vernetzbar, bietet sich der dynafor™ Pro perfekt an für alle Ihre Wäge- und Kraftmessanwendungen. In Verbindung mit der dynafor™ HHD Fernanzeige, dem AL128 Display oder den verschiedenen Software-Paketen bietet der dynafor™ Pro eine vielzahl an Funktionen. Er ist somit für alle ihre Anforderungen geeignet.
Ausgestattet mit einem Bluetooth-Modul, ermöglicht der dynafor™ Pro eine kabellose Reichweite von bis zu 40 m zu jedem Smartphone oder Tablet, das mit unserer kostenlosen dynafor™ BlueApp auf IOS oder Android ausgestattet ist.

  • Präzision +/- 0,2% vom Endwert
  • Messgerät stoß- und wetterfest in Schutzart IP 65
  • Taraunterdrückung über den gesamten Messbereich
  • Automatische Nullstellung beim Einschalten
  • Abschaltautomatik zur Schonung der Batterie
  • Geringer Stromverbrauch
  • Konform nach Maschinenrichtlinie 2006/42/EG und EMV-Richtlinie 2004/108/EG

Informationen: dynafor™ Pro

Merkmale des dynafor Pro

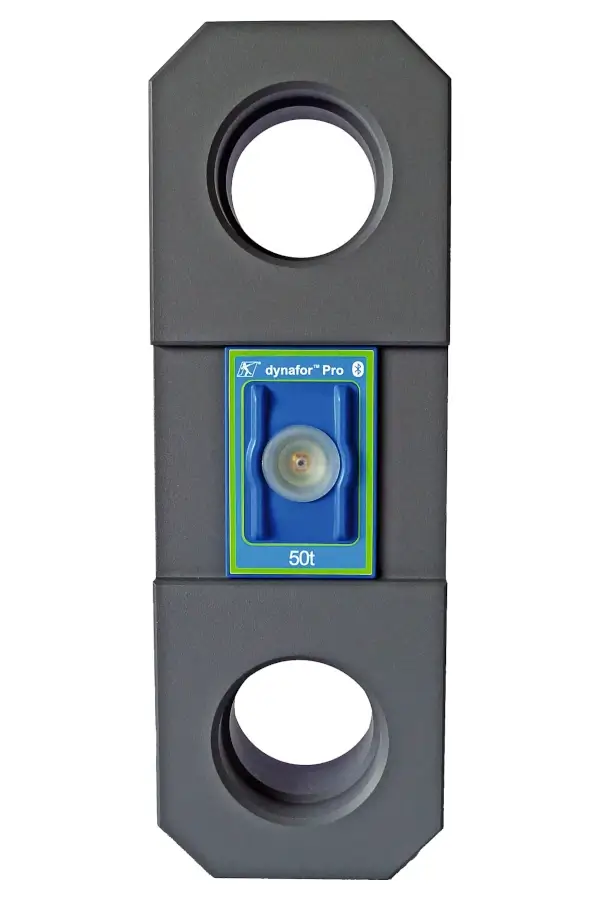

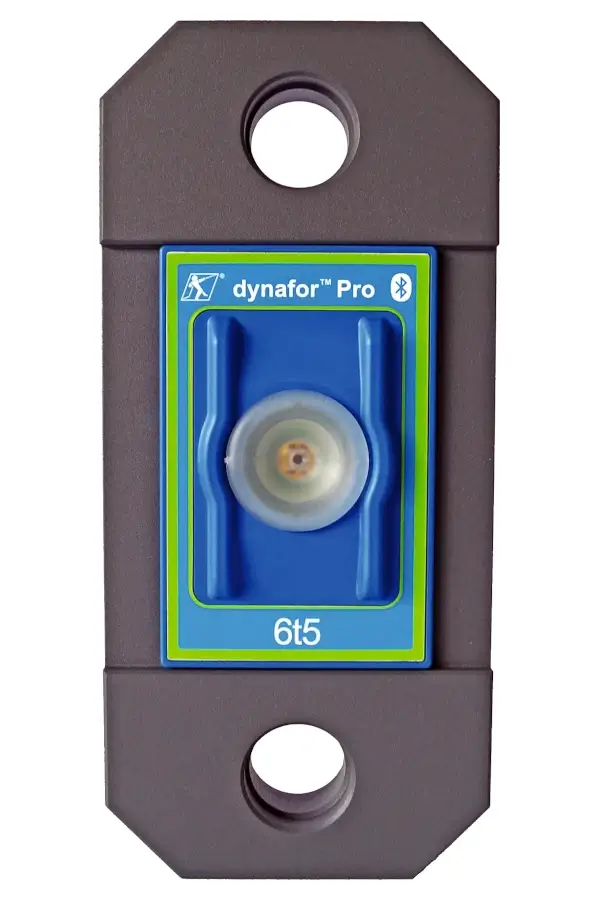

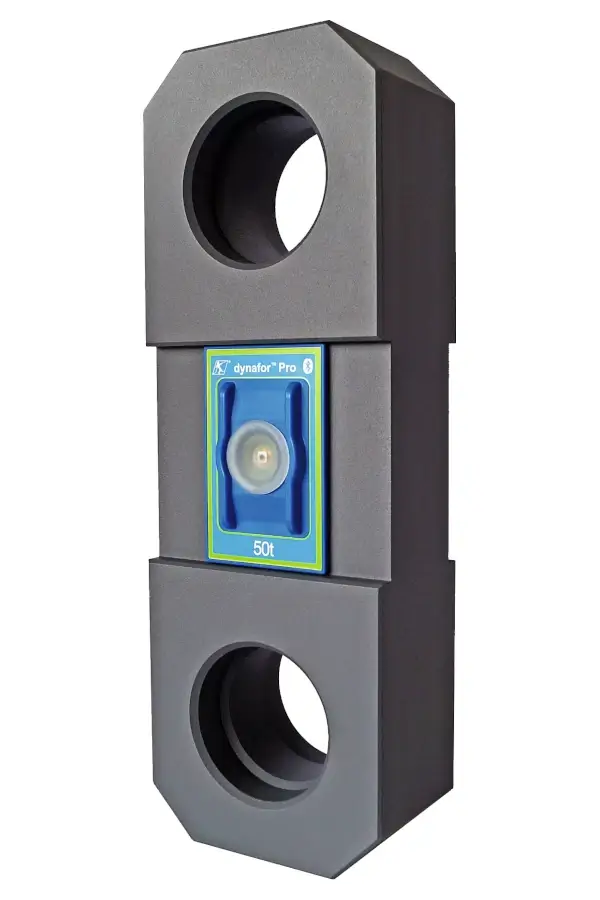

Der von tractel® Anfang 2021 gelaunchte dynafor™ Pro ist ein präziser, industrieller Dynamometer für das Messen von Zugkräften und schwebenden Lasten. Das neueste Modell der Dynafor™ Serie bietet Funktionen und Vorteile, die exakt auf die Bedürfnisse seiner Nutzer abgestimmt sind.

Das robuste Zugkraftmessgerät dynafor Pro wird aus leichtem hochwertigen Aluminium gefertigt und verfügt über einen Sicherheitsfaktor von größer 4. Während günstige Zugkraftmessgeräte nur zum Wiegen oder für die Dauer der Messung unter Last gebracht werden dürfen, darf der dynafor Pro auch bei Hubvorgängen im Laststrang verbleiben. Seine Stabilität erlaubt es, das Gerät während der Hub- und Zugarbeiten des Hebezeugs dauerhaft zu belasten. Dies spart Zeit und vereinfacht die Arbeit. Neben der soliden Konstruktion, sorgt das ergonomische Design für eine gute Haptik. Das Aluminiumgehäuse ist mit abgeschrägten Ecken formschön ausgestaltet, wodurch zugleich die Gefahr des Verhakens beim Hebevorgang minimiert wird.

Was kann das Gerät?

Das dynafor™ Pro dient zum Messen von Kräften, zum Wiegen von Gegenständen oder um Lastproben an Kranen oder Hebezeugen durchzuführen. Die Tragfähigkeit der unterschiedlichen Modelle reicht von 1 t bis 250 t. Mittels optionalen Schäkeln wird es in den Laststrang eines Hebezeuges eingehängt. Hierbei ist es einerlei, ob das Gerät waagerecht zur Ermittlung von Zugkräften oder senkrecht zum Wiegen verwendet wird.

Kostenlose App für Smartphones

Eine kostenlose App ermöglicht die Werte des dynafor™ auf einem Smartphone oder Tablet wiederzugeben. Die Bluetooth-Verbindung erlaubt Reichweiten von bis zu 40 m unter freiem Himmel. Die App lässt sich beim Android-Smartphone über den Google-Play-Store oder bei iOS-Geräten wie iPhone oder iPad über den Apple-Store downloaden und installieren. Ihre Bedienung ist leicht und intuitiv.

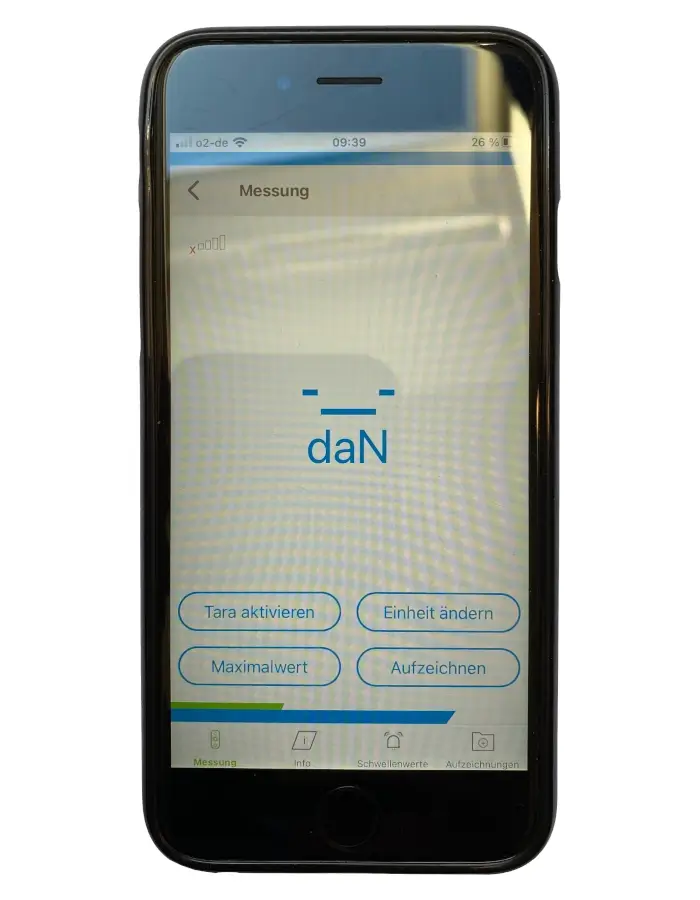

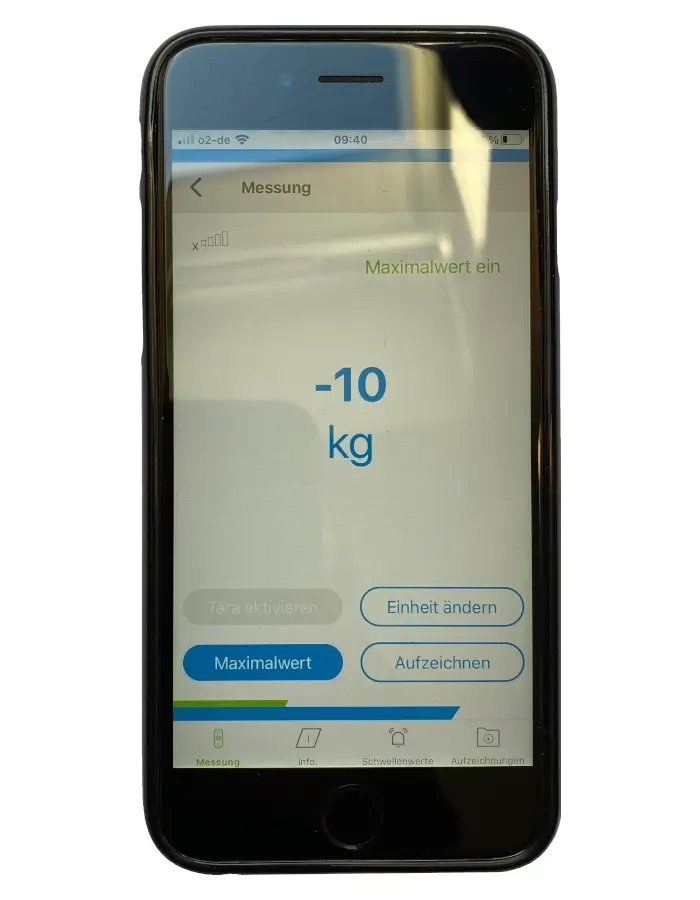

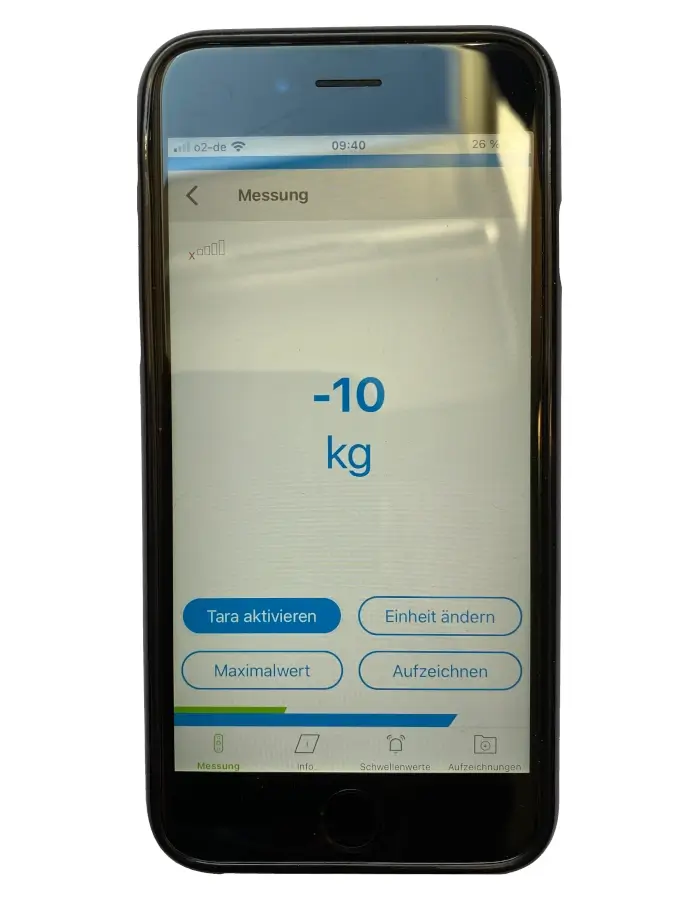

Die App dient zum Abrufen aller Funktionen, wie Tara aktivieren, Einheit ändern, Maximalewerte anzeigen oder das Aufzeichnen der Messergebenisse. Einzig das Ein- und Auschalten muss am Dynafors erfolgen.

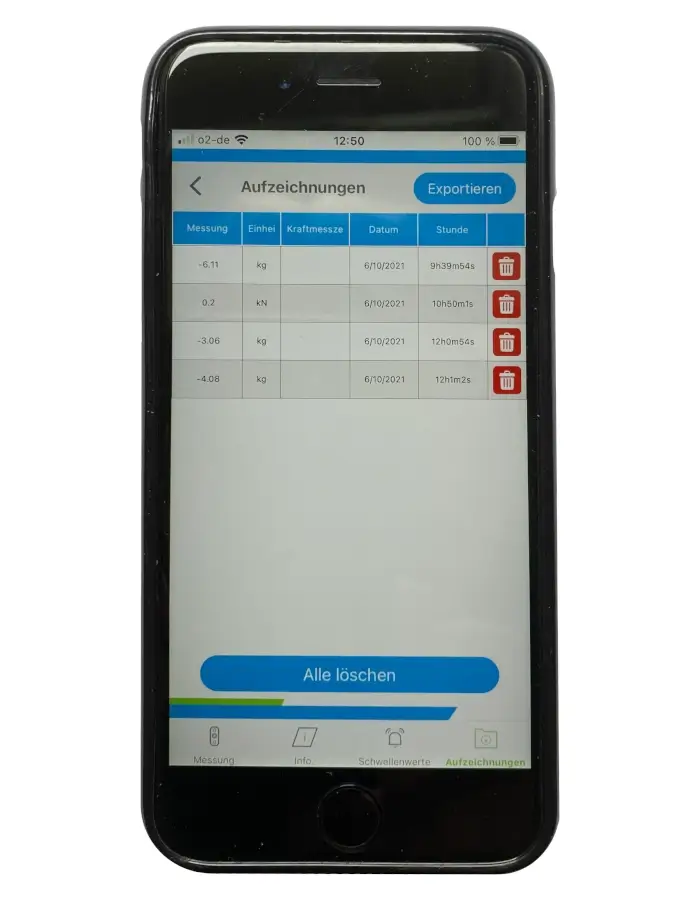

Die aufgezeichneten Messdaten lassen sich mit der App auf dem Smartphone auflisten, bearbeiten und zwischenspeichern. Selbst ein exportieren via CSV-Datei ist möglich, damit die Daten beispielsweise auf einem PC in Excel eingelesen und archiviert werden können.

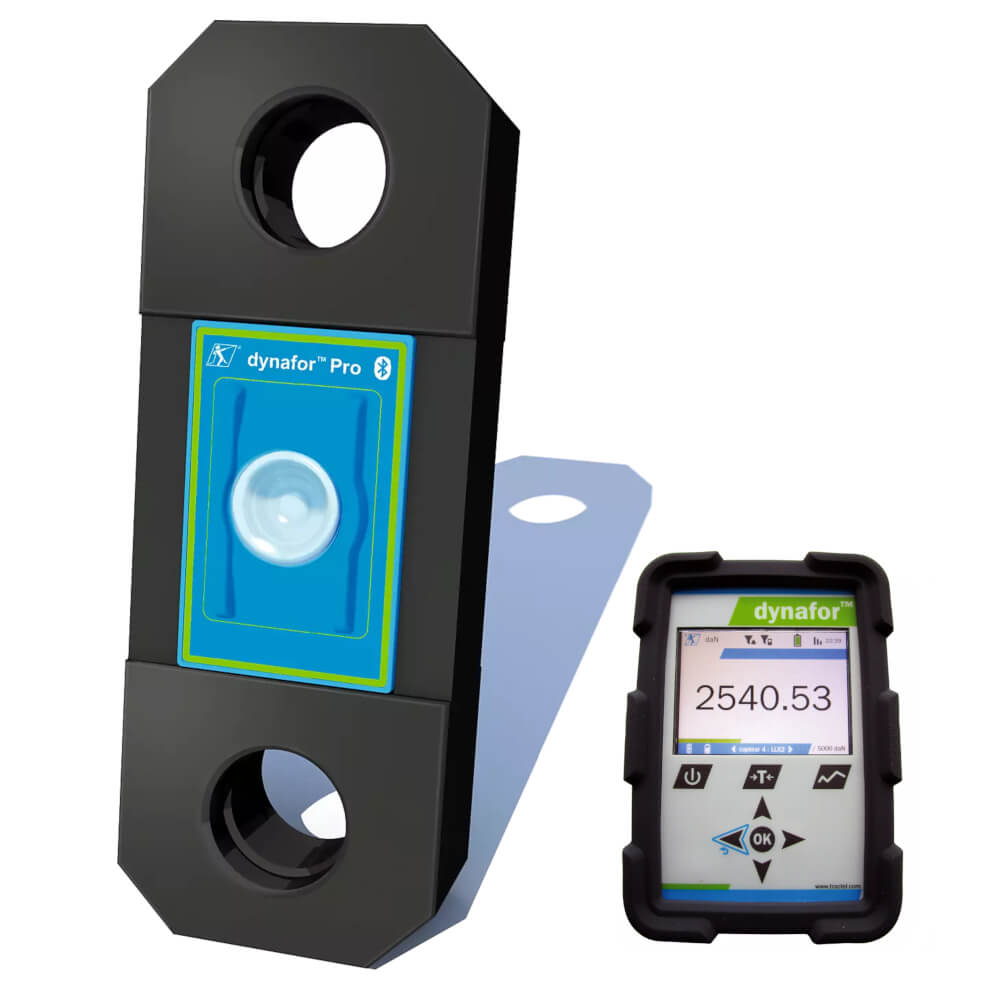

Funkfernbedienung optional

Zusätzlich lässt sich das dynafor über eine Funkfernbedienung abfragen. Die Fernbedienung HHD ist auch einzeln erhältlich und lässt sich bei Bedarf nachbestellen. Sie verfügt über diverse Funktionen, insbesondere lassen sich 4 Sensoren gleichzeitig ablesen und verwalten. Die Funkverbindung ermöglicht eine Reichweite von bis zu 400 m bei freier Sicht.

Während die Bedienung des Smartphones mit Handschuhen schwierig wird, sorgen die großen Schaltflächen auf der Fernbedienung HHD für eine bedienerfreundliche Handhabung. Zudem ist das Gerät vor Beschädigungen durch Herunterfallen mit einer stoßabsorbierenden Gummischürze geschützt.

Bei manchen Anwendungen ist es hilfreich, die Messungen von verschiedenen Sensoren auf einer einzelnen Fernbedienung HDD abzubilden.

Wenn eine Last beispielsweise über zwei Winden angehoben werden soll, ist es ratsam die Zugkraft beider Laststränge zu messen und die Kraftmessung auf einer einzelnen Fernbedienung auszuwerten. Auf dem Farb-Display der Fernbedienung HHD würden dann sowohl die Einzelkräfte als auch die Gesamtlast angezeigt werden. Ideal um zu prüfen, ob die Last zwischen beiden Winden ordnungsgemäß verteilt ist.

Ist eine Verwaltung und Archivierung der Daten erforderlich, bietet sich eine optionale PC-Verbindung per USB an.

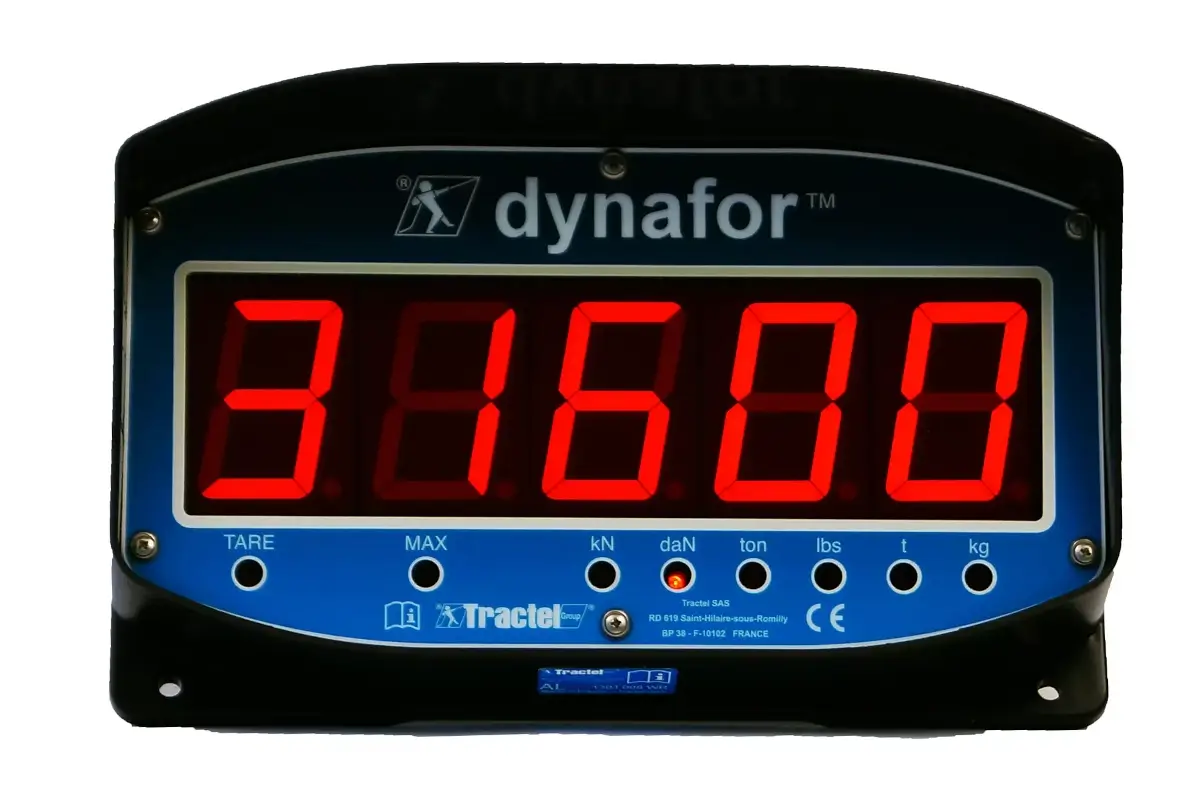

Display AL128

Besonders auf Kranbahnen oder über Prüfständen empfiehlt sich der Einsatz eines Großdisplays. Mit seiner großen LED-Anzeige verschafft er einen weithin sichtbaren Überblick über die Messdaten des dynafors.

Die großen Ziffern mit einer Höhe von 128 mm sorgen für eine gute Lesbarkeit. Die Anzeigeeinheit AL128 kommuniziert drahtlos per Funk bis zu einer Entfernung von 200 m unter freiem Himmel. Dank der vorgebohrten Rückenplatte kann das Display fest an der Wand montiert werden. Neben der Tare-Funktion und dem Maximalwert wird die jeweils eingestellte Einheit, ob kN, daN, ton, lbs, t oder kg über Lämpchen unterhalb der Ziffern angezeigt.

Zur Stromversorgung muss das Display über Kabel mit einer Steckdose verbunden werden. Eine Aufbewahrungsbox ist im Lieferumfang enthalten.

Die Stromversorgung

Als Stromquelle dienen drei 1,5-V-AA-Batterien, die je nach Nutzungsintensität eine Betriebsdauer von 300 bis 1000 Stunden, gewährleisten.
Eine automatische Ausschaltfunktion schont die Batterien und verlängert deren Laufzeit. Nach gleichbleibender Belastung wird der Dynamometer nach 20 Minuten automatisch in den Ruhemodus versetzt. Die Abschaltezeit in den Ruhemodus ist individuell einstellbar und lässt sich nach Bedarf verändern.
Eine blinkende Leuchte am Gerät alarmiert über einen schwachen Batterie-Ladezustand, zeitgleich wird auch auf der Fernbedienung eine Warnmeldung angezeigt. Ein Wechsel der Batterien ist leicht durchzuführen.

Der Lieferzustand

Der Lieferumfang eines dynafor Pro Zugkraftmessgerätes beinhaltet das Gerät, das zugehörige Installations, Betriebs- und Wartungsbuch, das Einstellungszertifikat und die CE-Konformitätserklärung

Der dynafor Pro wird vor Auslieferung werksseitig kalibriert. Das mitgelieferte Zertifikat ist ein Jahr lang gültig und zertifiziert die Justierung nach internationalen Normen. Auf Anfrage kann der Sensor mit einem Kalibrierungszertifikat ISO 376 bis zu 50 t geliefert werden, das bis zu 26 Monate Gültigkeit hat.

Tractel Zugkraftmessgerät dynafor™ Pro Tractel Zugkraftmessgerät dynafor™ Pro Tractel Zugkraftmessgerät dynafor™ Pro Tractel Zugkraftmessgerät dynafor™ Pro


Technische Eigenschaften

  • Kapazität von 1.000 bis 250.000 kg
  • Hohe Präzision 0,2 % v. E.
  • Lieferung in gepolstertem Kunststoffkoffer
  • Konform nach Maschinenrichtlinie 2006/42/EC.
  • CE konform

Vielseitigkeit

  • In allen Positionen einsetzbar, in Kombination mit Standardzubehör
  • Schutzart IP 65 / NEMA 4: Für den Einsatz im Freien geeignet
  • Temperaturbereich -20° C bis + 50° C

Genauigkeit

  • Zum Messen von Zugkräften (N) und hängender Massen (kg)
  • Genauigkeit 0,2 %

Optionales Zubehör

  • Schäkel
  • Ösenhaken
Masszeichnung von Tractel dynafor™ Pro

Abmessungen dynafor™ Pro:


dynafor™ ProMessbereich
(kg)
A
(mm)
B
(mm)
C
(mm)
D
(mm)
E
(mm)
G
(mm)

()

()
1.0 t / IP 651000216192.821.5792339
3.2 t / IP 653200216193.821.5922339
6.5 t / IP 656500248214.128.81133239
15 t / IP 6515000319269.846.51195162
25 t / IP 6525000357301.657.41326165
50 t / IP 6550000446371.278.81529091
100 t / IP 65100000559454.2107.6196129133.5
1.0 t / IP 671000216192.821.5792339
1.0 t / IP 65 + Fernablesegerät1000216192.821.5792339
1.0 t / IP 67 + Fernablesegerät1000216192.821.5792339
3.2 t / IP 673200216193.821.5922339
3.2 t / IP 65 + Fernablesegerät3200216193.821.5922339
3.2 t / IP 67 + Fernablesegerät3200216193.821.5922339
6.5 t / IP 676500248214.128.81133239
6.5 t / IP 65 + Fernablesegerät6500248214.128.81133239
6.5 t / IP 67 + Fernablesegerät6500248214.128.81133239
15 t / IP 6715000319269.846.51195162
15 t / IP 65 + Fernablesegerät15000319269.846.51195162
15 t / IP 67 + Fernablesegerät15000319269.846.51195162
25 t / IP 6725000357301.657.41326165
25 t / IP 65 + Fernablesegerät25000357301.657.41326165
25 t / IP 67 + Fernablesegerät25000357301.657.41326165
50 t / IP 6750000446371.278.81529091
50 t / IP 65 + Fernablesegerät50000446371.278.81529091
50 t / IP 67 + Fernablesegerät50000446371.278.81529091
100 t / IP 67100000559454.2107.6196129133.5
100 t / IP 65 + Fernablesegerät100000559454.2107.6196129133.5
100 t / IP 67 + Fernablesegerät100000559454.2107.6196129133.5
250 t / IP 65250000797609.1162.1329180
250 t / IP 67250000797609.1162.1329180
250 t / IP 65 + Fernablesegerät250000797609.1162.1329180
250 t / IP 67 + Fernablesegerät250000797609.1162.1329180
