Reid Alu-Portalkran PORTA-GANTRY 29 5000 kg
%

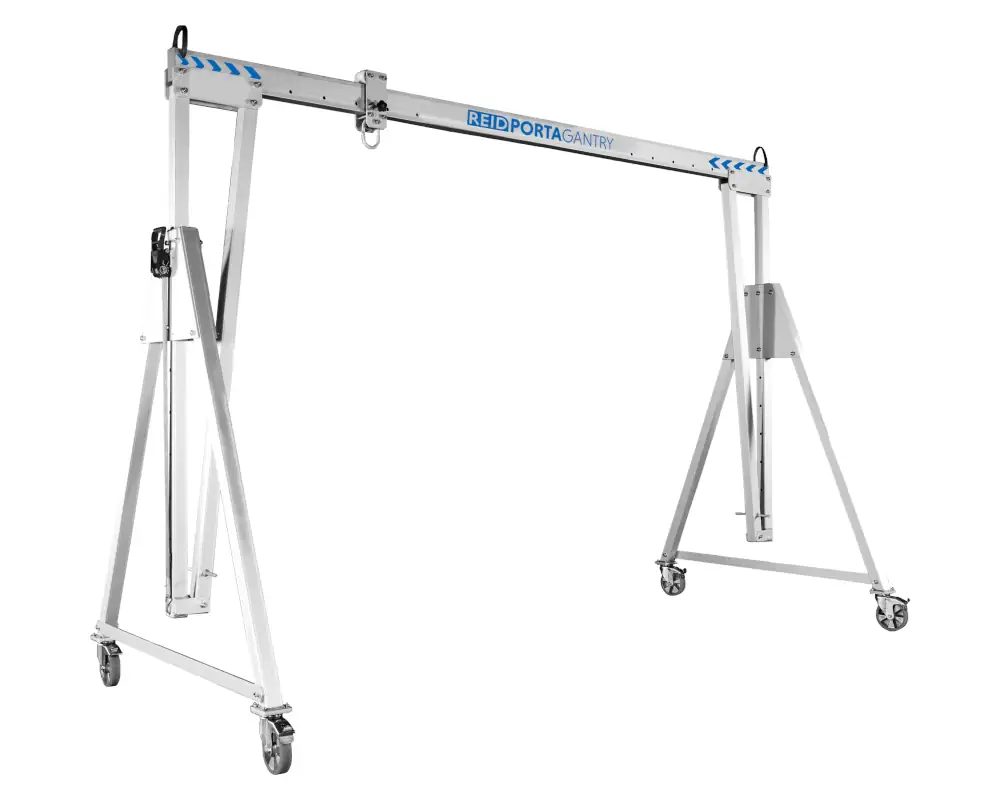

Reid Alu-Portalkran PORTA-GANTRY

Der hochwertige und langlebige PORTA-GANTRY ist leicht und extrem stabil. Ein tragbarer Aluminium-Portalkran, der mit nur vier Schrauben montiert und sicher bis zu 5000kg heben kann. Er eignet sich zum Heben von Lasten und für Einsätze bei der Absturzsicherung.

  • Nach EN795:2012 zertifiziert und erfüllt die Anforderungen von IRATA ICOP
  • Nach PD CEN TS16415:2013 für mehrere Benutzer getestet
  • ATEX-zertifiziert [Zone 2 standardmäßig, Zone 1 optional]
  • Tragfähigkeit der Absturzsicherung – 3 Benutzer
  • Tragfähigkeit von Personen bis 2500 kg
  • Tragfähigkeit von Gütern bis 5000 kg
  • Schnellmontage-Master Link-Laufkatze
  • Höhenverstellung mit Ratsche, standardmäßig
Im Lieferumfang ist eine Laufkatze enthalten.
Zu den Abmessungen
73 Artikel Alu-Portalkran PORTA-GANTRY
Alu-Portalkran PORTA-GANTRY
Tragfähigkeit
Baugröße
lichte Trägerlänge
Einhängepunkt an Laufkatze
Gesamthöhe
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Alu-Portalkran PORTA-GANTRY
Tragfähigkeit
Baugröße
lichte Trägerlänge
Einhängepunkt an Laufkatze
Gesamthöhe
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Alu-Portalkran PORTA-GANTRY
Tragfähigkeit
Baugröße
lichte Trägerlänge
Einhängepunkt an Laufkatze
Gesamthöhe
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Alu-Portalkran PORTA-GANTRY
Tragfähigkeit
Baugröße
lichte Trägerlänge
Einhängepunkt an Laufkatze
Gesamthöhe
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Der hochwertige und langlebige PORTA-GANTRY ist leicht und extrem stabil. Ein tragbarer Aluminium-Portalkran, der mit nur vier Schrauben montiert und sicher bis zu 5000kg heben kann. Er eignet sich zum Heben von Lasten und für Einsätze bei der Absturzsicherung.

  • Nach EN795:2012 zertifiziert und erfüllt die Anforderungen von IRATA ICOP
  • Nach PD CEN TS16415:2013 für mehrere Benutzer getestet
  • ATEX-zertifiziert [Zone 2 standardmäßig, Zone 1 optional]
  • Tragfähigkeit der Absturzsicherung – 3 Benutzer
  • Tragfähigkeit von Personen bis 2500 kg
  • Tragfähigkeit von Gütern bis 5000 kg
  • Schnellmontage-Master Link-Laufkatze
  • Höhenverstellung mit Ratsche, standardmäßig
Im Lieferumfang ist eine Laufkatze enthalten.

Informationen: Alu-Portalkran PORTA-GANTRY

Der Porta-Gantry ist für das Heben von Gütern, das Heben von Personen, den seilunterstützten Zugang oder als Anschlagpunkt für Gegenständer PSA zur Verhinderung von Stürzen vorgesehen. Dabei stellt der Porta-Gantry für gleich mehrere Personen Anaschlagspunkte zur Verfügung. Zudem ermöglicht er eine Vielzahl von Optionen zum Heben von Gütern bis 5000 kg. Durch die mobilen Überkopf-Anschlagpunkte können Kosten für feste Installationen eingespart werden. Zudem bietet das mobile System in vielen Szenarien maximale Flexibilität und Rentabilität.
Ein Anschlagpunkt über dem Kopf des Benutzers ist sicherer, da so die Höhe des freien Falls reduziert und infolgedessen die Gefahr schwerer Verletzungen verringert wird.
Unser PORTA-GANTRY-Sortiment lässt sich umfassend anpassen, um Ihre spezifischen Anforderungen zu erfüllen. Dafür ist auch eine Vielzahl von A-Rahmen-Höhenkonfigurationen und Lasttraversenlängen verfügbar.

Laufkatzen

Wir bieten eine Reihe von Laufkatzen-Optionen an, die als Überkopfanschlagsystem eingesetzt werden können

Reid Aluportalkran PORTA-GANTRY Master-Link-Laufkatze

Master-Link-Laufkatze [Standard]

Die Master Link Laufkatze wird während der Montage des Portals bis zum Ende des Trägers geführt. Die Master-Link-Laufkatze ist im Lieferumfang schon enthalten, kann aber auch gegen eine andere Laufkatze getauscht werden. Sie ermöglicht das einfache Anschlagen einer Vielzahl von Hebezeugen für Hebemittel. Die Laufkatze lässt sich über einen serienmäßig enthaltenen Bolzen am Träger befestig. Hierzu sind entsprechende Steckplätze in Form von Bohrungen enthalten.

Reid Aluportalkran PORTA-GANTRY Schnellmontage-Laufkatze

Schnellmontage Laufkatze [patentiert]

Unsere Schnellmontage - Laufkatze wurde besonders anwenderfreundlich konstruiert. Die Laufkatze wird geöffnet auf den Träger gesetzt, die rotierende Platte vorgeschoben und mit Schnellspannstift verriegelt. Sie ermöglicht eine einfache und schnelle Befestigung am Träger. Von dieser innovativen Laufkatze lassen sich gleich mehrere am Träger befestigen, auch noch nachdem der Portalkran schon vollständig montiert wurde. Sie dient als Anschlagpunkt für Personen und Hebezeuge für Lasten.

Reid Aluportalkran PORTA-GANTRY Geschlossene-Laufkatze

Geschlossene Laufkatze

Unsere geschlossene Laufkatze ist bei beschränkten Höhenverhältnissen empfehlenswert. Sie baut sehr kurz und bietet damit im Vergleich zu anderen Laufkatzen ein Optimum an Hubhöhe. Die Laufkatze wird während der Montage des Portalkrans seitlich auf den Träger geschoben. Ein nachträglicher Einbau ist nicht möglich. Die Geschlossene-Laufkatze bietet aufgrund ihrer großen ovalen Öffnung Platz für eine Vielzahl von Hebezeugen.

Reid Aluportalkran PORTA-GANTRY Zahnradgetriebene-Laufkatze

Zahnradgetriebene Laufkatze

Die zahnradgetriebene Laufkatze wird während der Montage des Portalkrans am Ende des Trägers aufgeschoben. Sie wurde entwickelt, um eine Last von bis zu 2000 kg nach dem Anheben sicher entlang des Trägers zu bewegen. Alternativ lässt sich die Laufkatze auch durch Bolzenverbindung am Träger festsetzen. Die Länge der Haspelketten ist frei nach Kundenwunsch wählbar.

Portalträger, Varianten und Höhenverstellung

Reid bietet zu den Porta-Gantry Portalkranen mit einer Tragkraft von 1000 kg bis 3000 kg eine leichte und schwere Ausführung an. Bei der leichten Ausführung sind die Portalträger dünnwandiger und biegen bei Volllast mehr durch als bei Trägern der schweren Ausführung. Die Steifigkeit der Träger ist beim Profil A und B geringer als beim Profil D. Während die Alu-Portalkrane mit 5000 kg Tragkraft mit einem D-Profil ausstattet werden, verfügen die 500 kg Krane über ein A-Profil. In unseren Angeboten werden jeweils die leichteren Varianten eingesetzt. Werden schwere Ausführungen benötigt, beispielsweise bei häufig vorkommender Volllast oder langen Trägern bieten wir Ihnen diese gerne an.

Reid Aluportalkran PORTA-GANTRY Hoehenverstellung mittels Ratsche

Höhenverstellung per Ratsche

Die Höhenverstellung des Portals erfolgt bei den Porta-Gantry Kranen in aller Regel über einen Ratschentrieb. Die Ratschenhöhenverstellung bietet eine mechanische Hilfe zum Anheben und Absenken der Höhe des Portalträgers. Die Ratschenhöhenverstellung ist Standard bei einer Reihe von unseren Seitenteilen und kann als Zubehör zu allen Porta-Gantry Kranen hinzugewählt werden.


Das Video zeigt den Aufbau des Porta-Gantry



Reid Aluportalkran PORTA-GANTRY Flyer

Produkt-broschüre


Eine Halterung für diverse HSG-Geräte

Die REID-Universalhalterung ist eine vielseitige, kostengünstige Lösung zum Anbringen von Höhensicherungsgeräten am Porta-Gantry-Rapide. Die Halterung wurde für den Einsatz in Absturzsicherungsszenarien entwickelt und auf die entsprechenden HSG´s abgestimmt. Die 8 marktführenden HSG-Geräte lassten sich über die Halterung mit dem Portalkran vereinen.

Wie alle REID-Produkte wurde auch diese Universalhalterung gemäß EN795 zertifiziert und übertrifft die OHSA-Mindestanforderungen – was sie zu einem robusten, vertrauenswürdigen Produkt zur Unterstützung von HSG-Einsätzen macht.


Reid Halterung für Aluportalkran PORTA-GANTRY-RAPIDE Zubehör Reid Halterung für Aluportalkran PORTA-GANTRY Flyer

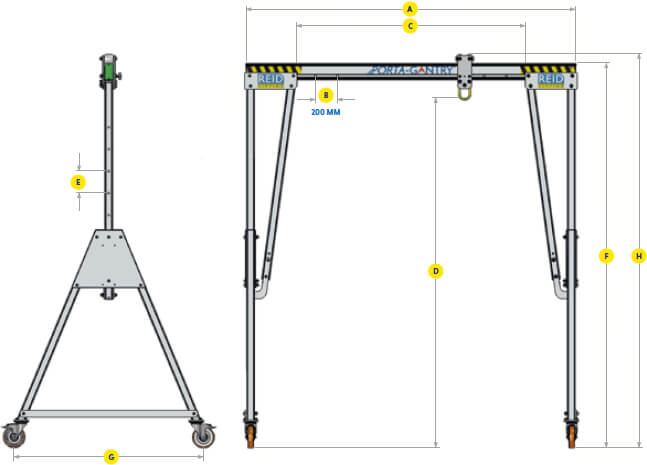

Masszeichnung von Reid Alu-Portalkran PORTA-GANTRY

Abmessungen Alu-Portalkran PORTA-GANTRY:


Alu-Portalkran PORTA-GANTRYTragfähigkeit
(kg)
ATräger-Länge
(mm)
BRaster am Träger
(mm)
CLichte Weite
(mm)
DHöhe Einhänge-punkt
(mm)
EEinstell-Raster Höhe
(mm)
FHöhe Träger-Oberkante
(mm)
GBreite Seiten-gestell
(mm)
HGesamthöhe
(mm)
INTERMEDIATE 5t, 3.92m500039206x20030002181-31815x2002592-359217362717-3717
INTERMEDIATE 5t, 4.57m500045708x20036502181-31815x2002592-359217362717-3717
INTERMEDIATE 5t, 5.50m500055008x20045802181-31815x2002592-359217362717-3717
TALL 5t, 3.00m500030004x20020802849-40496x2003287-448720213412-4612
TALL 5t, 3.92m500039206x20030002849-40496x2003287-448720213412-4612
TALL 5t, 4.57m500045708x20036502849-40496x2003287-448720213412-4612
TALL 5t, 5.50m500055008x20045802849-40496x2003287-448720213412-4612
TC4 5t, 3.92m500039206x20030003300-45006x2003738-493822343862-5062
TC4 5t, 4.57m500045708x20036503300-45006x2003738-493822343862-5062
TC4 5t, 5.50m500055008x20045803300-45006x2003738-493822343862-5062
TC3 5t, 3.92m500039206x20030003800-50006x2004238-543825574362-5562
TC3 5t, 4.57m500045708x20036503800-50006x2004238-543825574362-5562
TC3 5t, 5.50m500055008x20045803800-50006x2004238-543825574362-5562
S 3t, TL=2.50m300025002 x 2001180-15801660-24105 x 1501980-273012122062-2812
S 3t, TL=3.00m300030002 x 2001680-20801660-24105 x 1501980-273012122062-2812
S 3t, TL=3.92m300039204 x 2002200-30001660-24105 x 1501980-273012122062-2812
S 3t, TL=4.57m300045708 x 2002050-36501660-24105 x 1501980-2730 12122062-2812
M 3t, TL=2.50m300025002 x 2001180-15802156-29065 x 1502476-322614292558-3308
M 3t, TL=3.00m300030002 x 2001680-20802156-29065 x 1502476-322614292558-3308
M 3t, TL=3.92m300039204 x 2002200-30002156-29065 x 1502476-322614292558-3308
M 3t, TL=4.57m300045708 x 2002050-36502156-29065 x 1502476-322614292558-3308
I 3t, TL=2.50m300025002 x 2001180-15802188-31885 x 2002499-349917262581-3581
I 3t, TL=3.00m300030002 x 2001680-20802188-31885 x 2002499-349917262581-3581
I 3t, TL=3.92m300039204 x 2002200-30002188-31885 x 2002499-349917262581-3581
I 3t, TL=4.57m300045708 x 2002050-36502188-31885 x 2002499-349917262581-3581
T 3t, TL=2.50m300025002 x 2001180-15802879-40796 x 2003199-439920113281-4481
T 3t, TL=3.00m300030002 x 2001680-20802879-40796 x 2003199-439920113281-4481
T 3t, TL=3.92m300039204 x 2002200-30002879-40796 x 2003199-439920113281-4481
T 3t, TL=4.57m300045708 x 2002050-36502879-40796 x 2003199-439920113281-4481
TC4 3t, TL=2.50m300025002 x 2001180-15803327-45276 x 2003647-484722343730-4930
TC4 3t, TL=3.00m300030002 x 2001680-20803327-45276 x 2003647-484722343730-4930
TC4 3t, TL=3.92m300039208 x 2002200-30003327-45276 x 2003647-484722343730-4930
TC4 3t, TL=4.57m300045708 x 2002050-36503327-45276 x 2003647-484722343730-4930
TC3 3t, TL=2.50m300025002 x 2001180-15803827-50276 x 2004147-534725574230-5430
TC3 3t, TL=3.00m300030002 x 2001680-20803827-50276 x 2004147-534725574230-5430
TC3 3t, TL=3.92m300039204 x 2002200-30003827-50276 x 2004147-534725574230-5430
TC3 3t, TL=4.57m300045708 x 2002050-36503827-50276 x 2004147-534725574230-5430
TC2 3t, TL=2.50m300025002 x 2001180-15803927-55278 x 2004248-584827334330-5930
TC2 3t, TL=3.00m300030002 x 2001680-20803927-55278 x 2004248-584827334330-5930
TC2 3t, TL=3.92m300039204 x 2002200-30003927-55278 x 2004248-584827334330-5930
TC2 3t, TL=4.57m300045708 x 2002050-36503927-55278 x 2004248-584827334330-5930
S 2t, TL=2.50m200025002 x 2001180-15801605-23555 x 1501925-267512122007-2757
S 2t, TL=3.00m200030002 x 2001680-20801605-23555 x 1501925-267512122007-2757
S 2t, TL=3.92m200039204 x 2002200-30001605-23555 x 1501925-267512122007-2757
S 2t, TL=4.57m200045708 x 2002050-36501605-23555 x 1501925-267512122007-2757
M 2t, TL=2.50m200025002 x 2001180-15802101-28515 x 1502421-317114292503-3253
M 2t, TL=3.00m200030002 x 2001680-20802101-28515 x 1502421-317114292503-3253
M 2t, TL=3.92m200039204 x 2002200-30002101-28515 x 1502421-317114292503-3253
M 2t, TL=4.57m200045708 x 2002050-36502101-28515 x 1502421-317114292503-3253
I 2t, TL=2.50m200025002 x 2001180-15802188-31885 x 2002499-349917262581-3581
I 2t, TL=3.00m200030002 x 2002200-30002188-31885 x 2002499-349917262581-3581
I 2t, TL=3.92m200039204 x 2002200-30002188-31885 x 2002499 - 349917262581-3581
I 2t, TL=4.57m200045708 x 2002050-36502188-31885 x 2002499-349917262581-3581
T 2t, TL=2.50m200025002 x 2001180-15803281-44816 x 2003199-439920113281-4481
T 2t, TL=3.00m200030004 x 2001680-20803281-44816 x 2003199-439920113281-4481
T 2t, TL=3.92m200039204 x 2002050-36502879-40796 x 2003199-439920113281-4481
T 2t, TL=4.57m200045708 x 2002050-36502879-40795 x 2003199-439920113281-4481
S 1t, TL=2.50m100025002 x 2001180-15801605-23555 x 1501925-267512122007-2757
S 1t, TL=3.00m100030002 x 2001680-20801605-23555 x 1501925-267512122007-2757
S 1t, TL=3.92m100039204 x 2002200-30001605-23555 x 1501925-267512122007-2757
S 1t, TL=4.57m100045708 x 2002050-36501605-23555 x 1501925-267512122007-2757
M 1t, TL=2.50m100025002 x 2001180-15802101-28515 x 1502421-317114292503-3253
M 1t, TL=3.00m100030002 x 2001680-20802101-28515 x 1502421-317114292503-3253
M 1t, TL=3.92m100039204 x 2002200-30002101-28515 x 1502421-317114292503-3253
M 1t, TL=4.57m100045708 x 2002050-36502101-28515 x 1502421-317114292503-3253
I 1t, TL=2.50m100025002 x 2001180-15802188-31885 x 2002499-349917262581-3581
I 1t, TL=3.00m100030002 x 2001680-20802188-31885 x 2002499-349917262581-3581
I 1t, TL=3.92m100039204 x 2002200-30002188-31885 x 2002499-349917262581-3581
I 1t, TL=4.57m100045708 x 2002050-36502188-31885 x 2002499-349917262581-3581
T 1t, TL=2.50m100025002 x 2001180-15802879-40796 x 2002499-349920113281-4481
T 1t, TL=3.00m100030002 x 2001680-20802879-40796 x 2003199-439920113281-4481
T 1t, TL=3.92m100039204 x 2002200-30002879-40796 x 2003199-439920113281-4481
T 1t, TL=4.57m100045708 x 2002050-36502879-40796 x 2003199-439920113281-4481
