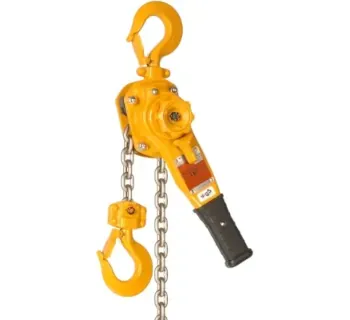

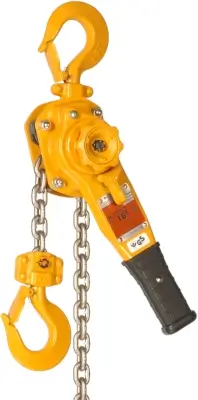

Kito Ratschenzug LB

Der Ratschenzug LB ist ein kraftvoller, sehr kompakter Hebelzug für anspruchsvolle Zug-, Hebe- und Spannarbeiten. Besonders bei beengten Platzverhältnissen (z. B. Schiffbau, Stahlbau, Montage) überzeugt er durch robuste Komponenten, ein fein abgestimmtes Präzisionsgetriebe und eine praxisgerechte Bedienung. Die vernickelte Lastkette ist auf Daueranwendungen ausgelegt und bietet einen erhöhten Korrosionsschutz gegenüber einfachen Oberflächen.

Einsatzbereiche

Der KITO LB wird überall dort eingesetzt, wo Lasten nicht nur vertikal gehoben, sondern auch kontrolliert gezogen, verzogen oder gespannt werden müssen. Durch die handhebelbetriebene Arbeitsweise eignet er sich ideal für Montage- und Reparatursituationen ohne externe Energieversorgung.

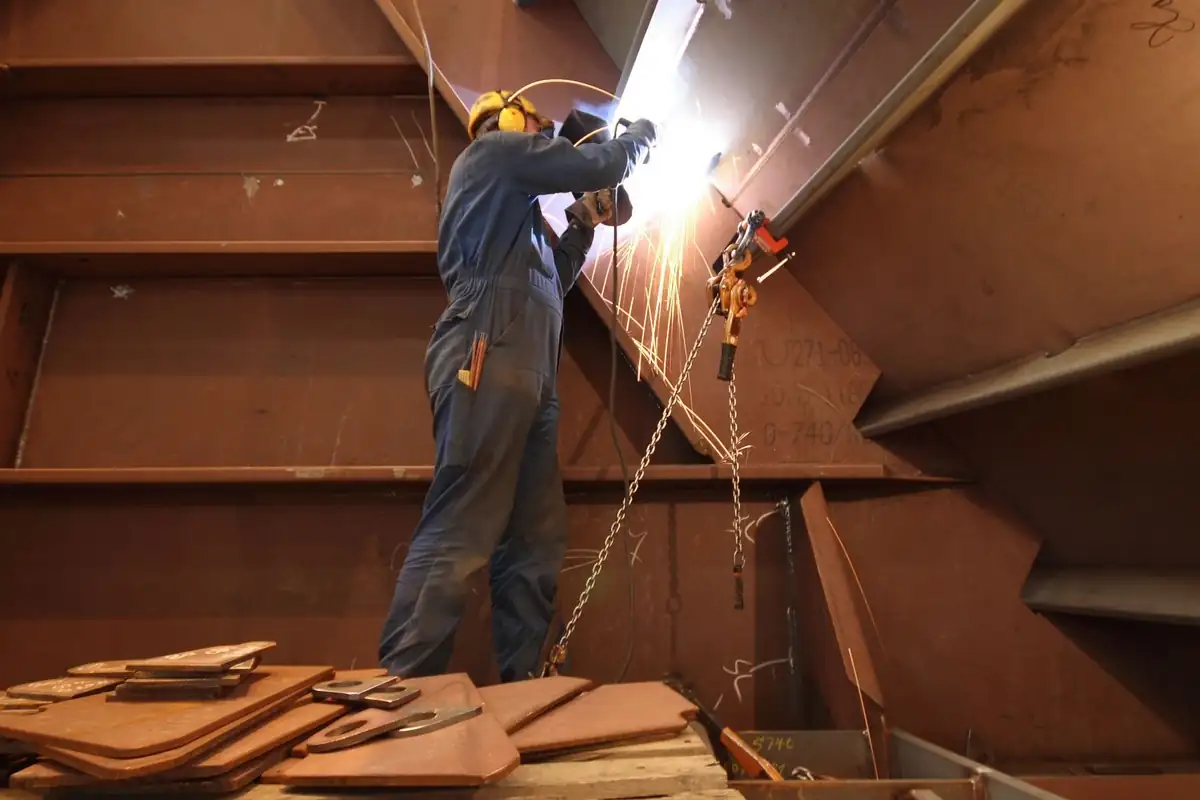

• Schiffbau & Blechverarbeitung: Bleche ziehen, Bauteile fügen, kontrolliert verspannen
• Stahlbau & Montage: Träger heben/ausrichten, Bauteile positionieren, Spaltmaße einstellen
• Industrie & Instandhaltung: Maschinenkomponenten umsetzen, Baugruppen zusammenfügen
• Baustelle: Zug- und Hebearbeiten in beengten Bereichen, temporäre Montagen

Varianten und Unterschiede

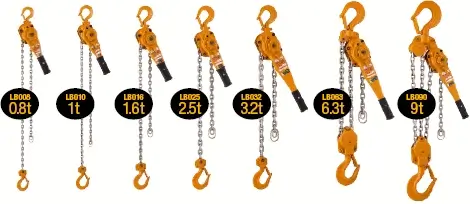

Die LB-Serie deckt Tragfähigkeiten von 800 kg bis 9000 kg ab. Je nach Tragfähigkeit werden unterschiedliche Kettenstrangzahlen verwendet (für mehr Reserve und einen ruhigen Lauf bei hohen Lasten). Typische Hubhöhen sind 1.5 m und 3 m, Sonderlängen sind je nach Ausführung möglich.

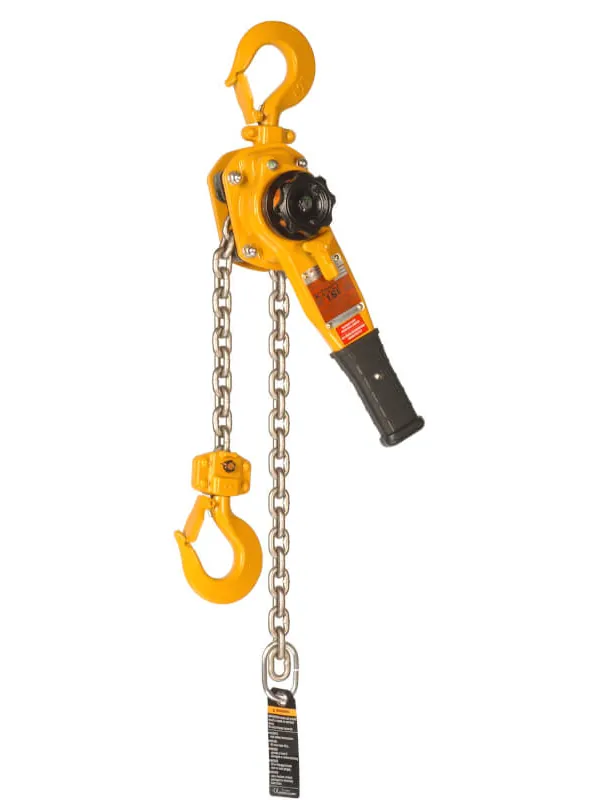

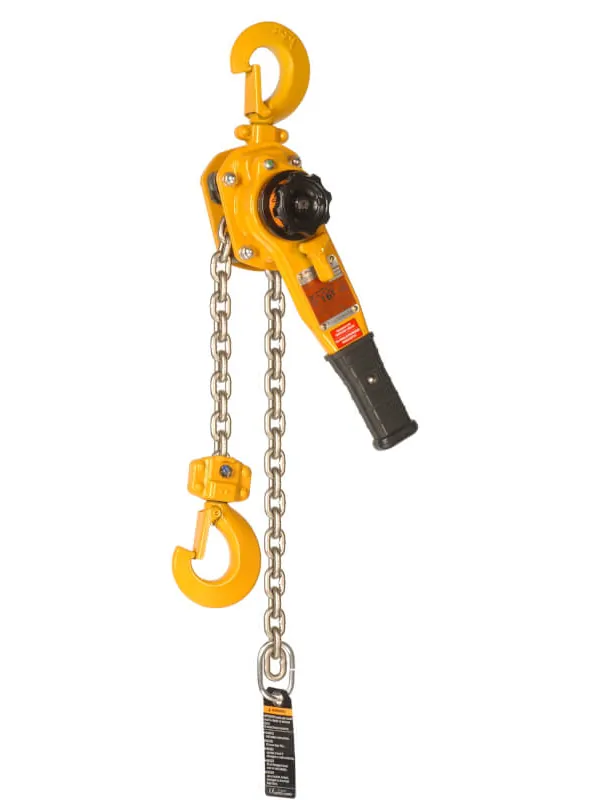

Optionen (je nach Ausführung): Überlastsicherung (LB-OLL) mit Rutschkupplung gegen Fehlbedienung, LB-OF ohne Freilauf für Anwendungen mit erhöhten Sicherheitsanforderungen sowie Zurrhaken für den speziellen horizontalen Einsatz beim Ziehen und Zurren (nicht für vertikales Heben vorgesehen).

Sicherheitsaspekte und Normen

Als handbetriebenes Hebezeug ist der Ratschenzug typischerweise nach EN 13157 (handbetriebene Hebezeuge) auszulegen und muss die Anforderungen der Maschinenrichtlinie 2006/42/EG (CE-Konformität) erfüllen. Für den sicheren Betrieb sind die Tragfähigkeit (WLL), eine gerade Kraftlinie ohne Seitenzug sowie geeignete Anschlagpunkte und Anschlagmittel entscheidend. Die Lastkette ist korrosionsgeschützt (vernickelt) und wird je nach Ausführung in gängigen Güteklassen (z. B. Güteklasse 10 bzw. EN 818-7 in herstellerseitig spezifizierten Kettenqualitäten) angeboten.

• WLL einhalten: Überlast und Stoßbelastungen vermeiden
• Lastweg sichern: niemand unter schwebender Last, Schwenkbereich freihalten
• Seitenzug vermeiden: reduziert Sicherheit und erhöht Verschleiß an Kette/Haken/Getriebe
• Sichtprüfung vor Einsatz: Haken, Sicherungen, Kette, Freilauf/Schaltstufen, Bremse
• Wiederkehrende Prüfungen durch befähigte Personen gemäß Betriebsvorgaben

Häufige Fehler in der Praxis

Der LB ist extrem robust – dennoch entstehen Ausfälle oder Risiken meist durch typische Bedien- und Anwendungsfehler. Diese Punkte sollten konsequent vermieden werden:

• Seitenzug oder schräges Ziehen: ungünstige Krafteinleitung, erhöhter Verschleiß
• Lastkette verdreht oder geknickt: unruhiger Lauf, Gefahr von Kettenschäden
• Hakenspitze belasten (bei Standardhaken): kann zu Verformung und Sicherheitsrisiken führen
• Freilauf falsch genutzt: niemals versuchen, Last im Freilauf „abzufangen“
• Überlast durch falsche Auswahl: WLL prüfen, ggf. Variante LB-OLL einsetzen

Passende Artikel und sinnvolles Zubehör

Für einen professionellen Einsatz empfiehlt sich Zubehör, das den Anschlag vereinfacht und die Anwendungssicherheit erhöht. Innerhalb der KITO-Welt ist der Hebelzug LB-SL eine sinnvolle Ergänzung, wenn eine zusätzliche Sicherheitsverriegelung gefordert ist; für sehr enge Räume und Kleinlasten ergänzt der Hebelzug LX die LB-Serie ideal. Für reines vertikales Heben mit Handkette ist der Flaschenzug CX eine passende Alternative, und bei häufigen Hubvorgängen bietet sich ein Elektrokettenzug (z. B. ED) an.
