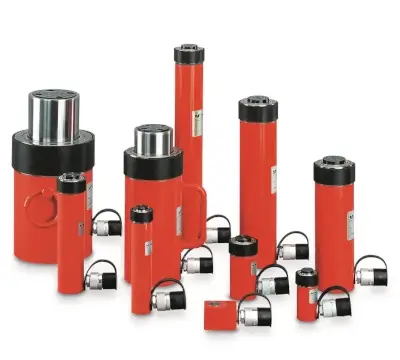

Yale Universal-Zylinder YS

Dieser robuste einfachwirkende Hydraulikzylinder Modell YS zeichnet sich durch eine extrem gute Seitenlastverträglichkeit aus und ist sehr handlich, da er über Federrückzug und nur einen Schlauchanschluss verfügt. Dieser Hydraulikzylinder ist für alle Arbeiten einsetzbar, bei denen es auf hohe Kraft und geringe Abmessungen ankommt, wie z. B. Auspressen von Wellen, Richten von Schweißkonstruktionen, Anheben, Ausrichten, Abstützen, Wiegen etc., bzw. für alle universellen Montage- und Reparaturarbeiten.

Durch die serienmäßigen, metrischen Befestigungs­gewinde eignet sich dieser Zylinder hervorragend für den Einbau in Vorrichtungen und Werkstattpressen.

Ausstattung und Verarbeitung

• Yale ChroMo-Design.
• Betriebsdruck max. 700 bar.
• Einfachwirkend mit Federrückzug.
• Durch lange Kolbenführungen besonders seitenlast­verträglich.
• Gehäuse und Kolben aus massivem Chrom-Molybdänstahl gefertigt und vergütet.
• Doppelte Bronzeführung der hartverchromten Kolbenstange.
• Mit metrischen Befestigungsgewinden am Zylinder­gehäuse, im Zylinderboden und von 5 bis 30t auch in der Kolbenstange.
• Vollbelastbarer Stoppring als Kolben-Endanschlag.
• Mit auswechselbarem, gehärtetem Druckstück.
• Mit Schmutzabstreifer.
• Ölanschlussgewinde 3/8 NPT.

Hydraulikzylinder YS

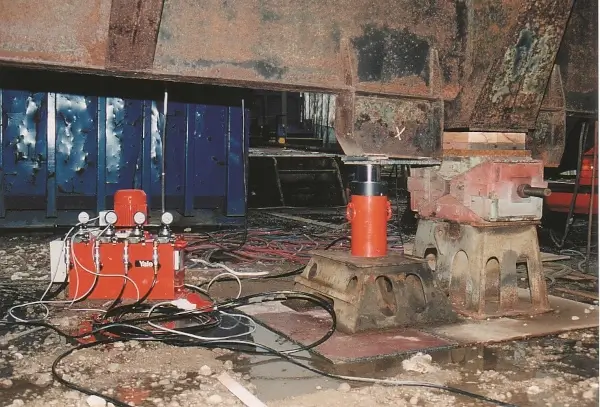

Universal-Zylinder YS sind für alle Arbeiten einsetzbar, bei denen es auf hohe Kraft und geringe Abmessungen ankommt. Diese Hydraulikzylinder werden eingesetzt zum Auspressen von Wellen, Richten von Schweißkonstruktionen, Anheben, Anheben, Ausrichten oder Abstützen. Kurz, diese Hydraulikzylinder sind Bestandteil bei universellen Montage und Reparaturen.

Der Hydraulikzylinder Modell YS hat eine lange Kolbenführung durch die er besonders seitenlastverträglich ist. Zum Befestigen gibt es am Zylindergehäuse ein metrisches Befestigungsgewinde. Ein vollbelastbarer Stoppring dient als Kolben-Endanschlag. Die Druckstücke sind auswechselbar.

Hydraulikzylinder im Yale Chro-Mo-Design

Die Hydraulikzylinder YS sind für 700 bar ausgelegt. Werkzeuge aus dem Hochdruckbereich bauen verhältnismäßig klein und sind für hohe Belastungen ausgelegt. Die Universal-Zylinder YS sind aus hochwertiger Qualität gefertigt und für den professionellen Einsatz konstruiert. Ein Werkzeug kann immer nur so gut wie das Grundmaterial sein. So wurden bei diesem Hydraulikzylinder hochwertige Chrom-Molybdänstähle verwendet. Gehäuse und Kolben sind aus dieser Legierung hergestellt und vergütet worden. Molybdän verleiht dem Zylinder eine hohe Festigkeit, macht ihn besonders schlagfest, Riss sicher und wirkt Versprödungen entgegen. Durch sein geringes Eigengewicht macht es die Zylinder leichter. Das Molybdän verbessert auch die allgemeine Korrosionsbeständigkeit der Hydraulikzylinder und sorgt für eine lange Lebensdauer.

Doppelte Bronzeführung

Die Praxis zeigt, dass Hydraulikzylinder häufig exzentrisch belastet werden. Dies ist meist nicht zu vermeiden, da beispielsweise angehobenen Lasten beim Heben in eine Schräglage kommen. Der Kolben drückt sich bei Schrägstellung im Zylinderschaft einseitig ab und neigt zum Verkanten. Die auf den Zylinder wirkenden Seitenlasten sind verheerend und können schnell zu Riefen und einer Undichtigkeit des Zylinders führen. Aus diesem Grund werden im Hydraulikzylinder YS breite doppelte Bronzeführungen verbaut. Diese führen die Kolbenstange zentrisch auf ihrer linearen Hubbewegung, verhindern deren metallische Berührung mit dem Schaft und nehmen die Querkräfte auf. Sie bieten so optimale Gleiteigenschaften zwischen Kolben und Gehäuse und schützen den Hydraulikzylinder vor Beschädigungen.

Hartverchromte Kolbenstange

Guten Schutz gegen mechanische Beschädigung und Korrosion bietet die hartverchromte Kolbenstange. Gleichzeitig sorgt sie für gute Gleiteigenschaften in Verbindung mit dem oberen Bronzelager im Stoppring.

Durch das Hartverchromen erhält der Kolben einen bis zu mehrere Millimeter starken Chromüberzug. Diese Hartchromschicht dient hauptsächlich zum Schutz vor Verschleiß.

Die Schichtdicke beim Hartverchromen liegt in der Regel weit aus höher als beim nur wenige μm starken Glanzchrom, wie man ihn zum Beispiel von Sanitärarmaturen und Fahrzeugteilen kennt. Unterschiede in ihren chemischen oder physikalischen Eigenschaften gibt es nicht.

Die Hartverchromung sorgt für besonders harte, verschleißarme Oberflächen mit Härten in der Größenordnung von 68-72 HRC. Ein Verschleiß an den Gleitlagerflächen wird vermieden und die Reibung zwischen Kolben und Bronzebuchse durch die glatte Beschichtung minimiert. Darüber hinaus wird die Kolbenoberfläche beständig gegenüber chemischer Beanspruchung und auf lange Zeit vor Korrosion geschützt.

Metrische Befestigungsgewinde und Normteile

Metrische Befestigungsgewinde und Normteile erleichtern den Einbau und die Befestigung der Hydraulikzylinder in Vorrichtungen und Hilfskonstruktionen. Durch Anlehnung an die metrische Normreihe werden Servicearbeiten und Ersatzteilbeschaffung erheblich erleichtert.

Kundenseitig können Werkzeuge auf die Gewinde der Kolbenstange aufgeschraubt werden. Die Fertigung der kundenspezifischen Lösungen wird durch die Norm-Gewinde erleichtert.

Auch ist die Implementierung der Hydraulikzylinder in geplante oder schon vorhandene Anlagen unkompliziert.

Vollbelastbarer Hubanschlag

Bei allen Hydraulikzylindern dient der Stoppring als Hubbegrenzung, ausgelegt für volle Belastung bzw. maximalen Betriebsdruck. Diese Eigenschaft beugt Fehlbedienungen vor.

Das Ausfahren des Kolbens erfolgt über eine Handpumpe oder ein Aggregat. Gleich welchem Antrieb ist der Endanschlag schnell mal unvermittelt erreicht. Von außen her betrachtet ist dieser Zustand nicht erkennbar. Hierzu müsste man die Länge des ausgefahrenen Kolbenstücks mit den technischen Daten vergleichen. Es wird also weiter gepumpt bis der Druck auf den Betriebsdruck ansteigt und sich das Überdruckventil in der Pumpe öffnet.

Der Anschlag stoppt die Kolbenstange und hält sie in der Endlage auf. Ein Überfahren des Hubendes wird sicher unterbunden.

Betriebsfertige Lieferung

Hydraulikzylinder werden betriebsfertig geliefert, einschließlich Kupplungsmuffen, gehärtetem Stahldruckstück und Befestigungsgewinden. Größere Zylinder sind mit einem Traggriff bzw. Transportösen ausgestattet.

Vor dem Einsatz sind die Zylinder sicherheitshalber nochmal zu entlüften.
