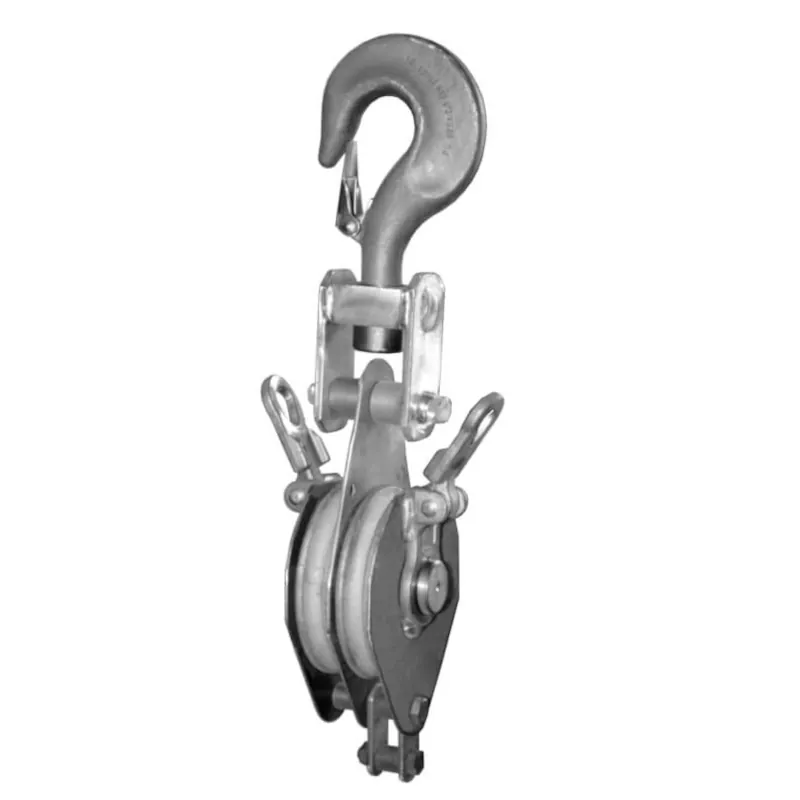

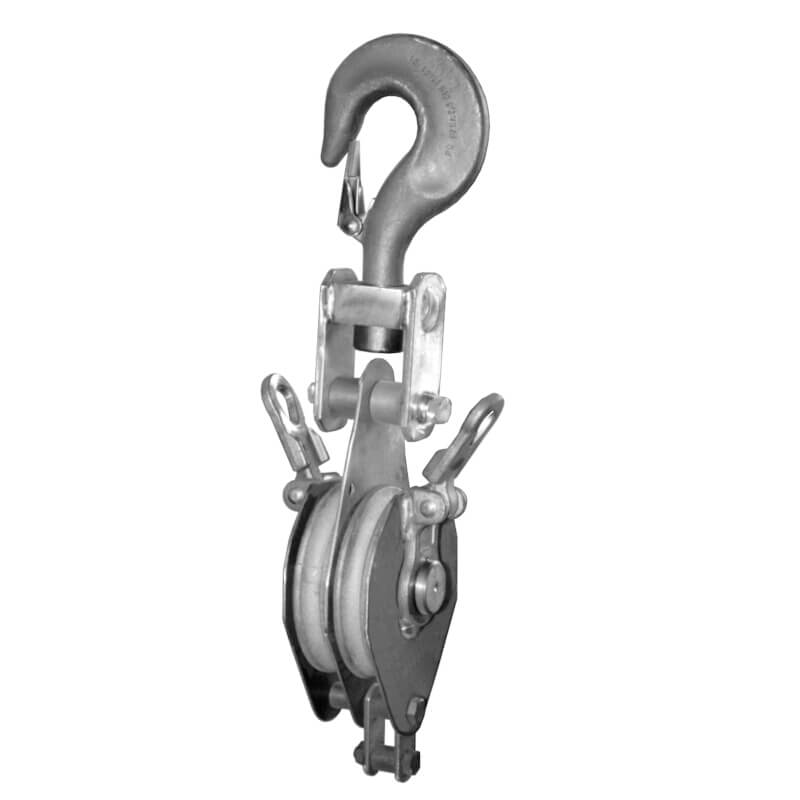

CAH Heiderich Drahtseilblock, Klappkloben Nr.362

Der Drahtseilblock / Klappkloben Nr. 362 von CAH Heiderich ist ein klappbarer Drahtseilblock mit 2 Rollen und drehbarem Lasthaken nach DIN 15401 inklusive Hakensicherung. Die Klappfunktion ermöglicht das schnelle Einlegen eines Drahtseils ohne aufwändige Demontage, ideal für temporäre Umlenkungen in Zug- und Hubeinsätzen. Je nach Ausführung sind Polyamidrollen (bis Ø150 mm) oder Stahlrollen (bis Ø480 mm) sowie unterschiedliche Lagerungen verfügbar.

Einsatzbereiche

• Umlenkung von Drahtseilen zur Richtungsänderung bei Zug- und Hebevorgängen.
• Temporäre Seilführungen in Montage, Instandhaltung, Anlagenbau und Baustelle.
• Flaschenzug / Einscherung (systemabhängig), wenn Weg und Kraft angepasst werden sollen.
• Schwere Anwendungen mit Stahlrollen, wenn hohe Robustheit und hohe Lasten gefordert sind.

Praxis-Tipp: Die Klappbauweise spart Zeit, ist aber nur sicher, wenn das Gehäuse vollständig geschlossen und die Seilführung ohne Schrägzug ausgeführt ist.

Varianten und Unterschiede

Die Varianten unterscheiden sich im Wesentlichen durch Rollenwerkstoff und Lagerung. Rollen bis Ø150 mm sind als Polyamid verfügbar (geringes Gewicht, ruhiger Lauf), größere Ø als Stahlrolle (robust, für hohe Beanspruchung). Standard ist Gleitlager, optional sind Walzenlager oder Kugellager sinnvoll, wenn der Block häufig bewegt wird oder leichtgängiger Lauf Priorität hat.

• PA: Polyamidrolle(n) mit Gleitlager.
• ST/R: Stahlrolle(n) mit Gleitlager.
• ST/W: Stahlrolle(n) mit Walzenlager.
• ST/K: Stahlrolle(n) mit Kugellager.

Technische Daten

Für die Auswahl sind vor allem Zugkraft (Aufhängung), zulässiger Seildurchmesser sowie passende Rollen-Ø entscheidend. Größere Rollen reduzieren die Biegebeanspruchung des Drahtseils und können den Verschleiß deutlich senken.

Häufige Fehler in der Praxis

• Seil-Ø zu groß: Seil liegt nicht sauber in der Rille, erhöhter Verschleiß und unruhiger Lauf.
• Schrägzug: seitlicher Einlauf führt zu Reibung an Flanken/Seitenteilen und kann das Seil beschädigen.
• Kloben nicht vollständig verriegelt: Risiko beim Lastwechsel oder bei schlaffem Seil.
• Hakensicherung offen: erhöhte Gefahr des unbeabsichtigten Aushängens.
• Umlenkkräfte unterschätzt: Anschlagpunkt/Anschlagmittel sind nicht auf die resultierenden Systemkräfte ausgelegt.

Sicherheitsaspekte und Normen

Der Lasthaken nach DIN 15401 ist mit Hakensicherung ausgeführt und muss vor jeder Belastung auf Funktion geprüft werden. Vor jedem Einsatz sind Gehäuse, Klappmechanik, Bolzen, Rollen und Lager auf Risse, Verformung, Korrosion und freien Lauf zu kontrollieren. Beachten Sie bei Hebeanwendungen die betrieblichen Vorgaben zu wiederkehrender Prüfung und Dokumentation; CAH weist für seine Blockbaureihen zudem auf die Auslegung nach aktuellem Stand der Technik unter Berücksichtigung einer vierfachen Sicherheit hin.

• Nur mit gerader Seilführung betreiben (kein Kantenkontakt, kein Schrägzug).
• Nur passende Anschlagmittel verwenden und Anschlagpunkt ausreichend dimensionieren.
• Verriegelung und Hakensicherung vor Lastaufnahme immer schließen.

Passende Artikel und Zubehör

Für den sicheren Einsatz werden ein passendes Drahtseil (Seil-Ø zur Rille), geeignete Anschlagmittel (z. B. Schäkel, Rundschlingen, Kettengehänge) sowie ein tragfähiger Anschlagpunkt benötigt. Für Wartung und Instandsetzung sind außerdem passende Drahtseilrollen (CAH Rollenfamilie Nr. 37/100) relevant, da diese je nach Größe als Polyamid- oder Stahlrolle verbaut werden.

• Drahtseil passend zu Seil-Ø bis und Einsatzfall.
• Anschlagmittel passend zur Systemkraft (inkl. Umlenk-/Einscherkräfte).
• CAH Drahtseilrolle Nr. 37/100 als Ersatz-/Servicekomponente.
