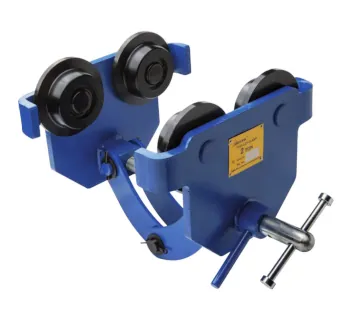

DELTA Spindel-Rollfahrwerk ZM.LHTP

Das Spindel-Rollfahrwerk ZM.LHTP ist eine schnell montierbare Laufkatze zum manuellen Verfahren von Hebezeugen auf I- und H-Trägern. Die Spurweite wird über eine Gewindespindel eingestellt und nach dem Ausrichten durch Kontern/Fixieren gesichert. Dauerhaft geschmierte, abgedichtete Kugellager unterstützen einen leichtgängigen Lauf, während Sicherheitsbügel als Absturzsicherung, Radbruch- und Aufprallschutz dienen.

Typische Einsatzbereiche

• Baustellen & Montageeinsätze: wenn eine Laufkatze mit kurzer Montagezeit gefragt ist.
• Werkstatt & Instandhaltung: Lasten entlang des Trägers positionieren (z. B. Motoren, Aggregate, Baugruppen).
• Temporäre Hebepunkte: schnelle Anpassung an unterschiedliche Flanschbreiten ohne Scheibenpakete.
• Materialumschlag: manuelles Verfahren bei kurzen bis mittleren Fahrwegen (sauberer, ebener Träger vorausgesetzt).

Produktmerkmale (praxisrelevant)

• Spindelverstellung für die Spurweite: Einstellen durch Drehen der Spindel, anschließend kontern und fixieren.
• Kegel-Laufflächen der Laufräder: fein bearbeitet für ruhiges Rollen auf gängigen Trägerprofilen.
• Wartungsarme Lagerung: hochgradig abgedichtete, lebenslang geschmierte Kugellager.
• Sicherheitsbügel: reduzieren Risiken bei Auflauf, Radschaden oder Fehlbelastung (zusätzliche Schutzfunktion, kein Ersatz für korrekte Montage).
• Geringes Gewicht: vorteilhaft bei mobilen Einsätzen und häufiger Umrüstung.

Varianten & Unterschiede (ZM.LHTP 005C bis 100C)

Die ZM.LHTP-Serie deckt mehrere Tragfähigkeitsklassen ab. Unterschiede ergeben sich vor allem in Tragfähigkeit, zulässigem Flanschbreitenbereich und in den Abmessungen (Einbauraum, seitliche Bauhöhe). Für die Auswahl sind immer Trägerflanschbreite, Trägerzustand und die gewünschte Fahrdynamik entscheidend.

Häufige Fehler (und wie man sie verhindert)

• Spurweite falsch eingestellt: Zu eng führt zu Schwergang und erhöhtem Verschleiß, zu weit kann schlechtes Führungsverhalten verursachen. Immer auf die reale Flanschbreite einstellen.
• Nicht korrekt gekontert: Wird die Einstellung nach dem Ausrichten nicht sauber kontert und fixiert, kann sich die Spurweite im Betrieb verändern.
• Trägerzustand ignoriert: Grate, Schweißspritzer, Farbnasen oder beschädigte Flanschkanten erzeugen Stöße und können Laufrollen und Träger schädigen.
• Seitenzug / Schrägzug: Last möglichst senkrecht heben und verfahren. Querkräfte belasten Laufrollen, Seitenschilder und Träger unnötig.
• Zu dynamisches Verfahren: Abruptes Anfahren/Stoppen erhöht Pendeln und Stoßlasten. Ruhig verfahren, Last stabil führen.

Sicherheitsaspekte & Normen / Konformität

Das ZM.LHTP erfüllt die Maschinenrichtlinie 2006/42/EG und wird mit Prüfzeugnis, CE-Konformitätserklärung und Betriebsanleitung ausgeliefert. Für den sicheren Betrieb sind die korrekte Einstellung, die Trägerprüfung sowie ein geeignetes Hebezeug und passende Anschlagmittel entscheidend.

Wichtige Sicherheitsregeln in der Praxis

• Tragfähigkeit durchgängig prüfen: Fahrwerk, Hebezeug, Hakenaufhängung und Anschlagmittel müssen zusammenpassen.
• Gefahrenbereich freihalten: Last niemals über Personen bewegen, Pendeln vermeiden.
• Endanschläge berücksichtigen: Trägerenden und Fahrweg so absichern, dass kein harter Auflauf entsteht.
• Regelmäßige Sicht- und Funktionskontrolle: Laufrollen, Sicherheitsbügel, Spindel, Kontermutter, Verformungen und ungewöhnliche Geräusche prüfen.

Passende Artikel & Zubehör (möglichst DELTA)

Ein Rollfahrwerk wird typischerweise mit einem passenden Kettenzug kombiniert. Für Anwendungen ohne geeigneten Trägeranschlagpunkt kann zusätzlich eine Trägerklemme sinnvoll sein. Achten Sie darauf, dass Tragfähigkeiten und Aufhängungen zusammenpassen und die Bedienung (manuell, elektrisch, pneumatisch) zur Einsatzhäufigkeit passt.

• DELTA Elektrokettenzug: für häufige Hübe und bessere Prozesskontrolle.
• DELTA Druckluftkettenzug: für hohe Zyklen und robuste Industrieumgebungen (bei vorhandener Druckluft).
• DELTA Trägerklemme: als Anschlagpunkt am Träger, wenn kein fester Anschlag vorhanden ist.
• Haspelfahrwerk (falls verfügbar/gewünscht): wenn das Verfahren per Handkette statt Schieben ergonomisch oder prozessseitig besser ist.
