Die Schleifleitungsschienen von conductix-Wampfler (BoxLine Programm 0842) sind ein geschlossenes Kastenprofil zur sicheren Energieübertragung an ortsveränderliche Verbraucher wie Krane, Elektrohängebahnen und Verschiebewagen. Das System ist für den Innen- und Außenbereich ausgelegt und wird in 4 m Segmenten aufgebaut, wodurch Montage und Handling deutlich vereinfacht werden. Der Stromabnehmer greift von unten ein, was einen hohen Berührungsschutz unterstützt und den Betrieb in industriellen Umgebungen erleichtert.

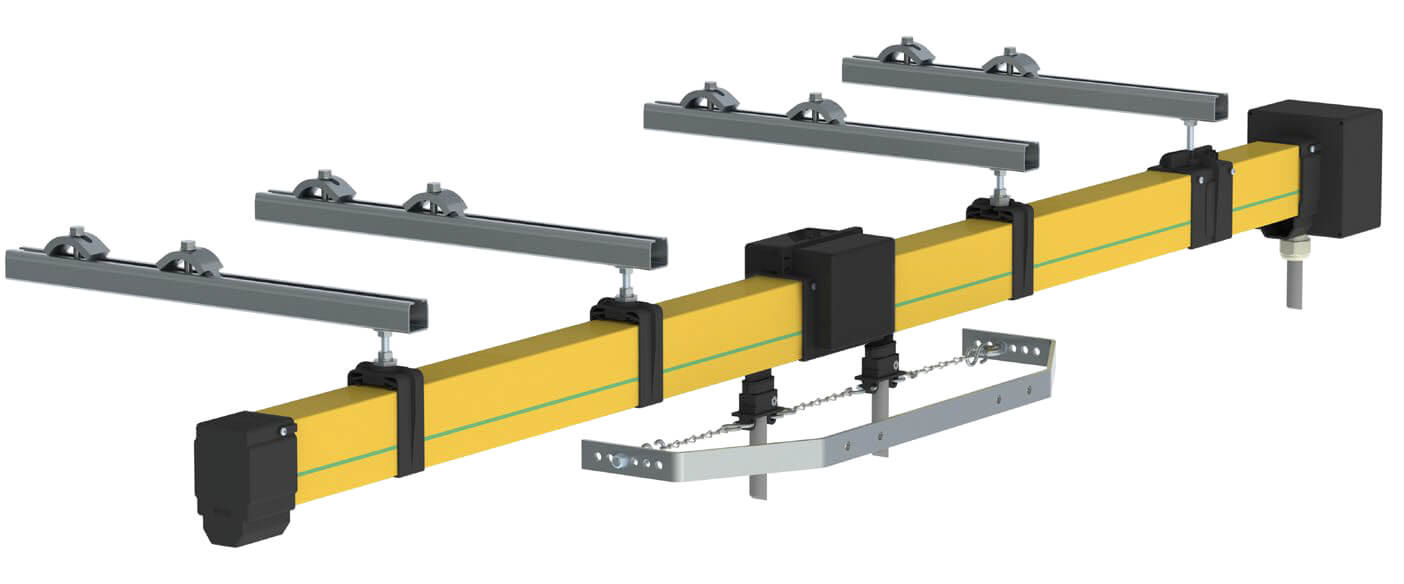

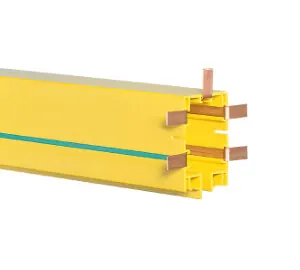

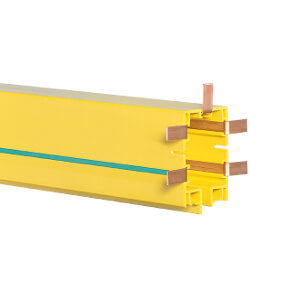

Abbildung: BoxLine Programm 0842 (TOMANRO).

Einsatzbereiche

• Krananlagen: Hallenkrane, Prozesskrane, Katzfahrten und Fahrbahnen
• Elektrohängebahnen und Transportanlagen: spurgeführte Verbraucher mit kontinuierlicher Stromversorgung
• Hochregallager und Shuttle-Systeme: lange, gerade Verfahrwege mit definierten Einspeisepunkten
• Arbeitsplatzversorgung / Werkzeugversorgung: Energiezuführung entlang bewegter Arbeitsstationen
• Außenanwendungen: bei Bedarf mit optionalen Dichtlippen und passendem Zubehör

Unterschiede der Varianten

Das Programm 0842 ist je nach Auslegung für mehrere Polzahlen (z. B. 4-, 5- oder 7-polig) und unterschiedliche Nennströme verfügbar; die passende Kombination wird aus Verfahrweg, Verbraucherleistung, Einspeisekonzept und Umgebungsbedingungen abgeleitet. Ein zentraler Unterschied liegt in der Systemverbindung (Verbindertechnik): steckbar, schraubbar oder als Bandeinzug – je nach Montagekonzept, Stromstärke und Wartungsstrategie. Für die Praxis wichtig: Verbindertyp, Strombandführung und Schienenhalter müssen zusammenpassen, damit der Stromabnehmerwagen sauber läuft und die Schleifkontakte nicht verkanten.

Die Vorteile des Systems 0842

• Geschlossenes Kastenprofil mit Stromabnehmereingriff von unten
• Hohe Variabilität durch mehrere Ausführungsformen der Systemverbindung
• Schnelle Montage durch einstellbare, drehbare Einklips-Schienenhalter
• Einfache Handhabung durch 4 m Segmente
• Hoher Berührungsschutz und Erfüllung relevanter internationaler Normen
• Umfangreiches Zubehör (Einspeisungen, Verbinder, Dehnelemente, Stromabnehmer, Dichtlippen)

Standardprofillängen von 4000 mm unterstützen einen schnellen Montagefortschritt; zudem sind Aufnahmen für optionale Dichtlippen sowie eine definierte Einführung für den Stromabnehmerwagen vorgesehen.

Einfache Montage

Bei der Winkelklemmung ist ein sauberer Profilstoß entscheidend: Um einen Versatz des Strombandes an den Verbindungsstellen zu verhindern, wird der Positionierklotz als Gegenlager eingesetzt – andernfalls drohen Verschleiß oder Verkanten des Schleifkontakts. Der Positionierklotz wird in die montierte Schiene geschoben, so dass er beim Aufschieben der zweiten Schiene mittig zwischen den Schienenenden sitzt; anschließend werden die Überwurfklemmen bündig aufgeschoben und mit 5 Nm angezogen. Empfehlung: Den Positionierklotz auch bei anderen Verbindungssystemen mitbestellen, da er als „3. Hand“ die Montage der Profilstöße deutlich vereinfacht.

Häufige Fehler in der Praxis

• Positionierklotz weggelassen: Stufenversatz an Leiterbändern → Schleifkontakt verkantet oder verschleißt schnell
• Unsaubere Stoßstellen: Schmutz/Grat am Profilstoß verursacht mechanische Stöße am Stromabnehmerwagen
• Falsches Anzugsdrehmoment: zu locker = Übergangswiderstand/Erwärmung, zu fest = Bauteilbelastung
• Schienenhalter falsch ausgerichtet: ungleichmäßige Führung, erhöhter Kohlen-/Kontaktverschleiß
• Dehnung nicht berücksichtigt: fehlende Dehnelemente/Fixpunkte → Spannungen, Stoßstellen wandern

Sicherheitsaspekte und Normen

Das geschlossene Kastenprofil unterstützt einen hohen Berührungsschutz; trotzdem müssen Montage, Abdeckungen, Einspeisung und Erdung gemäß Anlagenkonzept und geltenden Vorschriften umgesetzt werden. Für den sicheren Betrieb sind regelmäßige Sichtprüfungen sinnvoll: Zustand der Schleifkohlen, Laufbahn, Stoßstellen, Einspeisungen, Halter, Dichtlippen (falls vorhanden) und mechanische Führung des Stromabnehmers. Arbeiten an der Schleifleitung nur im freigeschalteten Zustand durchführen; nach Umbauten sind Funktionstest und kontrollierte Probefahrt über Stoßstellen/Überfahrten empfehlenswert.

Passende Artikel und Zubehör

Für ein vollständiges System werden neben den Schleifleitungsschienen typischerweise Stromabnehmerwagen, Schienenhalter, Verbinder (PL/AN/JT/CS), End- oder Streckeneinspeisungen sowie Dehnelemente und Endkappen benötigt. Für die Montage (insbesondere bei Winkelklemmung) ist der Positionierklotz ein zentrales Hilfsmittel; zusätzlich erleichtern geeignete Werkzeuge Programm 0842 das Einrichten und Prüfen der Profilstöße. Optional erhöhen Dichtlippen und passend ausgewählte Halter/Spannarme die Betriebssicherheit bei anspruchsvollen Umgebungen (Staub, Feuchte, Außenbereich).
