Larzep Hydraulikschläuche 174 720 bar
%

Larzep Hydraulikschläuche

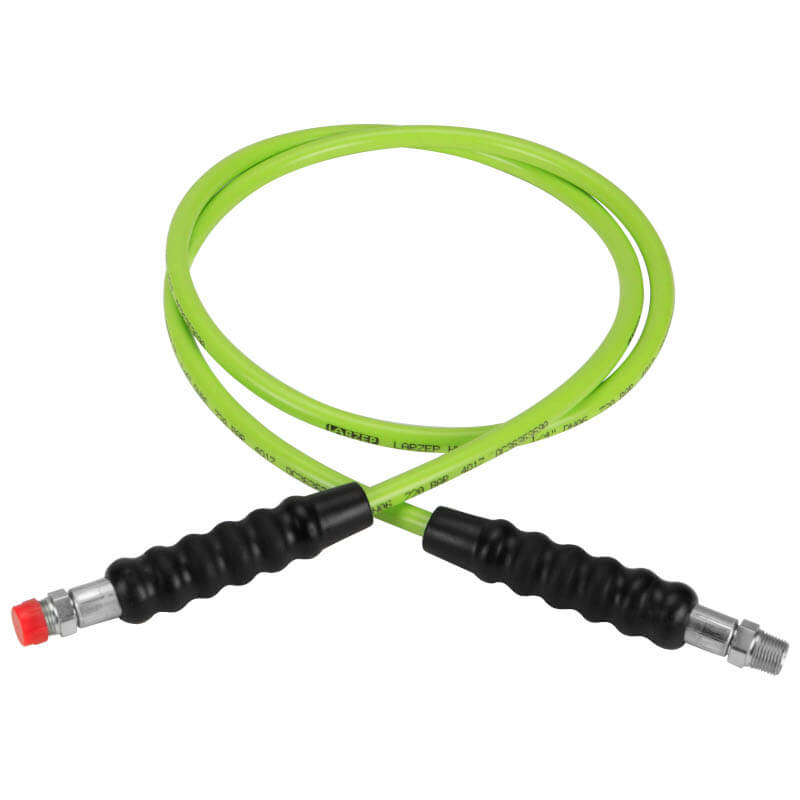

Hydraulikschläuche für Larzep Pumpen

Im Gebrauch einer Handpumpe ist ein Hydraulikschlauch mit 6.4 mm Innendurchmesser üblich. Da die Zylinder schon werkseitig mit einer Schraubmuffe ausgestattet sind, empfiehlt es sich den Schlauch gleich mit passendem Kupplungsstecker AZ3120 zu bestellen. Der Schlauch wird dann mit der Pumpe verschraubt und ist am anderen Ende mit dem Zylinder kuppelbar.

  • Sicherheitsfaktor von 4:1
  • Breites Sortiment an Standardschläuchen. Verfügbare Schläuche in beliebiger Länge.
  • inkl. Gummischutz an beiden Enden
  • 3/8"-NPT-Gewinde beidseitig. Kann mit Kupplungen an einem oder beiden Enden geliefert werden.
  • Innendurchmesser 6,4 mm; Ölkapazität 35 cm³ pro Meter.
  • Innendurchmesser 9,5 mm; Ölkapazität 75 cm³ pro Meter.
  • Biegeradius: 70 mm
  • Doppelschläuche für Drehmomentschlüssel erhältlich.
  • 1.100, 1.800 und 2.800 bar Betriebsdruckschläuche erhältlich
16 Artikel Hydraulikschläuche
Hydraulikschläuche
Betriebsdruck
Länge
Anschluss 1
Anschluss 2
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Hydraulikschläuche für Larzep Pumpen

Im Gebrauch einer Handpumpe ist ein Hydraulikschlauch mit 6.4 mm Innendurchmesser üblich. Da die Zylinder schon werkseitig mit einer Schraubmuffe ausgestattet sind, empfiehlt es sich den Schlauch gleich mit passendem Kupplungsstecker AZ3120 zu bestellen. Der Schlauch wird dann mit der Pumpe verschraubt und ist am anderen Ende mit dem Zylinder kuppelbar.

  • Sicherheitsfaktor von 4:1
  • Breites Sortiment an Standardschläuchen. Verfügbare Schläuche in beliebiger Länge.
  • inkl. Gummischutz an beiden Enden
  • 3/8"-NPT-Gewinde beidseitig. Kann mit Kupplungen an einem oder beiden Enden geliefert werden.
  • Innendurchmesser 6,4 mm; Ölkapazität 35 cm³ pro Meter.
  • Innendurchmesser 9,5 mm; Ölkapazität 75 cm³ pro Meter.
  • Biegeradius: 70 mm
  • Doppelschläuche für Drehmomentschlüssel erhältlich.
  • 1.100, 1.800 und 2.800 bar Betriebsdruckschläuche erhältlich

Informationen: Hydraulikschläuche

Für den Betrieb handbetriebener Pumpen empfehlen wir die Hydraulikschläuche vom Typ AP2 mit 720 bar.

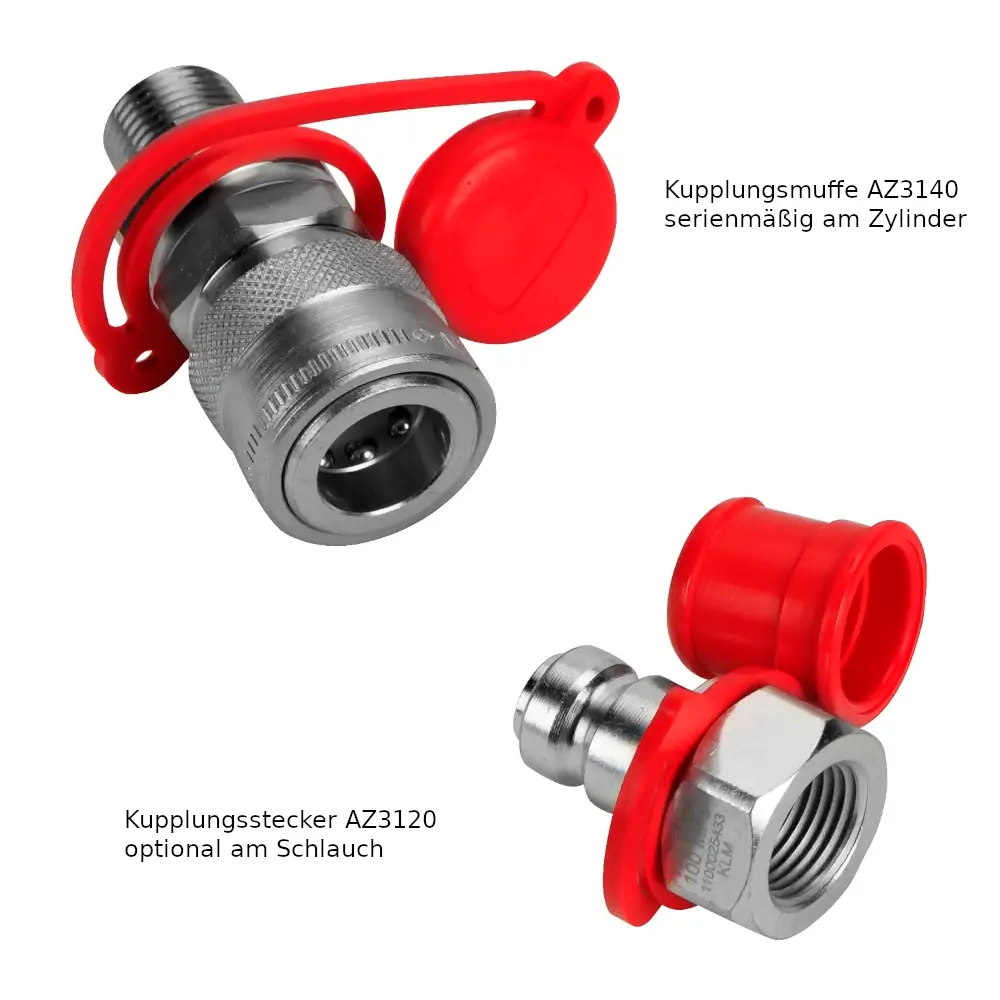

Konfektion: Verbindung Zylinder - Schlauch

Hydraulikzylinder werden meist serienmäßig mit einer Schnellverschluss-Schraubkupplung (Muffe, weiblich) ausgeliefert. So kann der Zylinder leicht vom System getrennt und ein anderer Zylinder über die Steckkupplung am Schlauch mit dem System verbunden werden. Zum Verbinden von Schlauch und Zylinder benötigt der Hydraulikschlauch zylinderseitig also eine Steckkupplung. Serienmäßig verbaut Larzep an den Zylindern die Muffe AZ3140. Als Gegenstück hierzu bietet sich bei den Larzep-Schläuchen die Steckkupplung AZ3120 an. Sie ist zudem auch mit den meisten Systemen anderer Hersteller kompatibel.

Konfektion: Verbindung Pumpe - Schlauch

Die Pumpen werden serienmäßig ohne Kupplungsstück ausgeliefert. Die günstigste Lösung wäre hier den Schlauch direkt auf das Innengewinde der Pumpe zu schrauben. Praktischer wäre es aber, auch dieses Ende kuppelbar auszuführen. Der Schlauch kann dann von der Pumpe getrennt und gesondert transportiert und gelagert werden. Dies macht das System bzw. die Komponenten handlicher und platzsparender. Wird ein kuppelbarer Schlauch pumpenseitig erwünscht, muss der Hydraulikschlauch auch an diesem Ende mit einer Steckkupplung AZ3120 bestückt werden. Zudem muss für die Pumpe eine Muffe AZ3140 hinzubestellt werden.

Hinweise zur Montage von Kupplungen

Nicht vergessen: Beim Einschrauben der Kupplung in die Pumpe ist das Gewinde der Schraubkkupplung zweilagig mit Teflon stramm zu umwickeln. Das Teflon wird in Gewinderichtung aufgetragen. Lassen Sie hierbei den ersten Gewindegang unbedeckt, damit sich nicht das Band beim Einschrauben lösen und in das Hydrauliksystem eindringen kann. Nach der Montage muss das System bzw. die Verbindung unter Betriebsdruck auf eine Leckage untersucht werden. Hierbei ist Vorsicht geboten.
