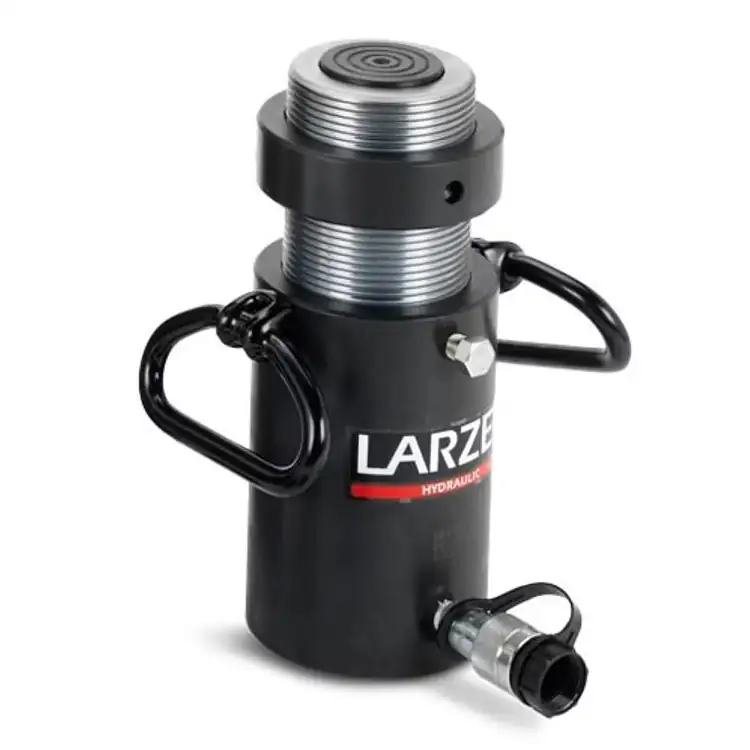

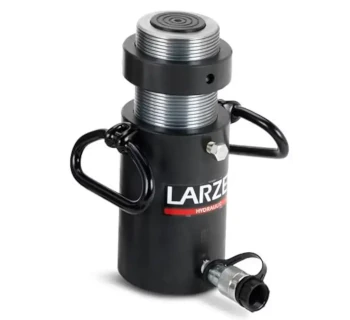

Larzep Zylinder mit Sicherungsmutter STC
Auf diesem einfachwirkenden Larzep Zylinder können schwerste Lasten auch über längere Zeiträume sicher abgelegt werden. Der Zylinder STC hat eine Kolbenstange mit Trapezgewinde auf das eine Verriegelungsmutter aufgedreht ist. Der Zylinder wird mit der Last ausgefahren. Ist der Kolben in gewünschter Position dreht man die Sicherungsmutter auf den Schaft hinunter und kontert den Kolben. Der Kolben bzw. die Last sind somit mechanisch Abgestützt und können sich nicht mehr absenken.
Hubkräfte von 30 t bis 1100 t und Hübe von 50 - 300 mm lieferbar.
Die STC-Zylinder sind mit Abspritzbohrung ausgestattet, durch die die Ausfahrlänge begrenzt wird. Die Hublänge muß so abgestimmt werden, daß beim Arbeiten mit dem Zylinder die Abspritzbohrung nicht überfahren wird.
Mittels Führungsbänder aus Hartgewebe verfügen die Zylinder STC über eine hohe Seitenlastverträglichkeit.
Hub
Bauhöhe eingefahren
Betriebsdruck max.
Ölvolumen max.
Artikel-Nr.:
Hub
Bauhöhe eingefahren
Betriebsdruck max.
Ölvolumen max.
Artikel-Nr.:
Hub
Bauhöhe eingefahren
Betriebsdruck max.
Ölvolumen max.
Artikel-Nr.:
Hub
Bauhöhe eingefahren
Betriebsdruck max.
Ölvolumen max.
Artikel-Nr.:
Hub
Bauhöhe eingefahren
Betriebsdruck max.
Ölvolumen max.
Artikel-Nr.:
Hub
Bauhöhe eingefahren
Betriebsdruck max.
Ölvolumen max.
Artikel-Nr.:
Hub
Bauhöhe eingefahren
Betriebsdruck max.
Ölvolumen max.
Artikel-Nr.:
Auf diesem einfachwirkenden Larzep Zylinder können schwerste Lasten auch über längere Zeiträume sicher abgelegt werden. Der Zylinder STC hat eine Kolbenstange mit Trapezgewinde auf das eine Verriegelungsmutter aufgedreht ist. Der Zylinder wird mit der Last ausgefahren. Ist der Kolben in gewünschter Position dreht man die Sicherungsmutter auf den Schaft hinunter und kontert den Kolben. Der Kolben bzw. die Last sind somit mechanisch Abgestützt und können sich nicht mehr absenken.
Hubkräfte von 30 t bis 1100 t und Hübe von 50 - 300 mm lieferbar.
Die STC-Zylinder sind mit Abspritzbohrung ausgestattet, durch die die Ausfahrlänge begrenzt wird. Die Hublänge muß so abgestimmt werden, daß beim Arbeiten mit dem Zylinder die Abspritzbohrung nicht überfahren wird.
Mittels Führungsbänder aus Hartgewebe verfügen die Zylinder STC über eine hohe Seitenlastverträglichkeit.

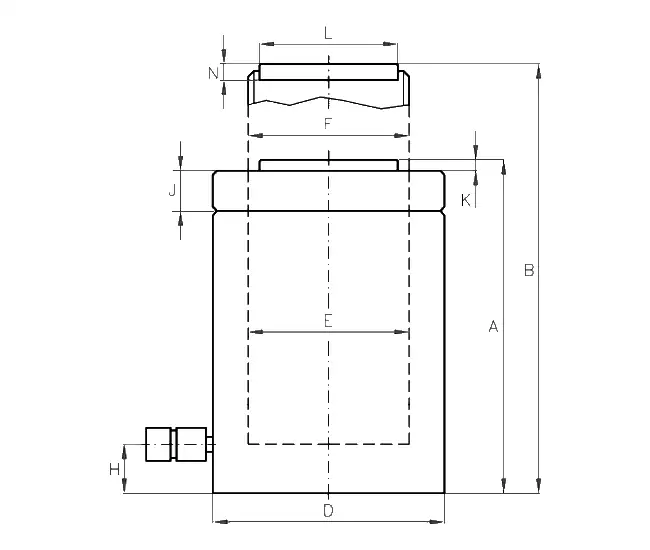

Abmessungen Zylinder mit Sicherungsmutter STC:
| Zylinder mit Sicherungsmutter STC | Druckkraft (t) | A (mm) | B (mm) | D (mm) | E (mm) | F (mm) | H (mm) | J (mm) | K (mm) | L (mm) | N (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 30/50 | 30 | 141 | 191 | 100 | 75 | Tr 75x4 | 20 | 20 | 3 | 50 | 20 |
| 30/100 | 30 | 191 | 291 | 100 | 75 | Tr 75x4 | 20 | 20 | 3 | 50 | 20 |
| 30/150 | 30 | 246 | 396 | 100 | 75 | Tr 75x4 | 20 | 20 | 3 | 50 | 20 |
| 30/200 | 30 | 296 | 496 | 100 | 75 | Tr 75x4 | 20 | 20 | 3 | 50 | 20 |
| 30/250 | 30 | 355 | 605 | 100 | 75 | Tr 75x4 | 20 | 20 | 3 | 50 | 20 |
| 30/300 | 30 | 405 | 705 | 100 | 75 | Tr 75x4 | 20 | 20 | 3 | 50 | 20 |
| 50/50 | 51 | 153 | 203 | 125 | 95 | Tr 95x4 | 25 | 21 | 3 | 50 | 20 |
| 50/100 | 51 | 203 | 303 | 125 | 95 | Tr 95x4 | 25 | 21 | 3 | 50 | 20 |
| 50/150 | 51 | 261 | 411 | 125 | 95 | Tr 95x4 | 25 | 21 | 3 | 50 | 20 |
| 50/200 | 51 | 311 | 511 | 125 | 95 | Tr 95x4 | 25 | 21 | 3 | 50 | 20 |
| 50/250 | 51 | 366 | 616 | 125 | 95 | Tr 95x4 | 25 | 21 | 3 | 50 | 20 |
| 50/300 | 51 | 416 | 716 | 125 | 95 | Tr 95x4 | 25 | 21 | 3 | 50 | 20 |
| 100/50 | 95 | 180 | 230 | 170 | 130 | Tr 130x6 | 30 | 31 | 3 | 71.5 | 20 |
| 100/100 | 95 | 230 | 330 | 170 | 130 | Tr 130x6 | 30 | 31 | 3 | 71.5 | 20 |
| 100/150 | 95 | 285 | 435 | 170 | 130 | Tr 130x6 | 30 | 31 | 3 | 71.5 | 20 |
| 100/200 | 95 | 335 | 535 | 170 | 130 | Tr 130x6 | 30 | 31 | 3 | 71.5 | 20 |
| 100/250 | 95 | 391 | 641 | 170 | 130 | Tr 130x6 | 30 | 31 | 3 | 71.5 | 20 |
| 100/300 | 95 | 441 | 741 | 170 | 130 | Tr 130x6 | 30 | 31 | 3 | 71.5 | 20 |
| 140/50 | 144 | 195 | 245 | 210 | 160 | Tr 160x6 | 40 | 38 | 3 | 94 | 20 |
| 140/100 | 144 | 245 | 345 | 210 | 160 | Tr 160x6 | 40 | 38 | 3 | 94 | 20 |
| 140/150 | 144 | 309 | 459 | 210 | 160 | Tr 160x6 | 40 | 38 | 3 | 94 | 20 |
| 140/200 | 144 | 359 | 559 | 210 | 160 | Tr 160x6 | 40 | 38 | 3 | 94 | 20 |
| 140/250 | 144 | 415 | 665 | 210 | 160 | Tr 160x6 | 40 | 38 | 3 | 94 | 20 |
| 140/300 | 144 | 465 | 765 | 210 | 160 | Tr 160x6 | 40 | 38 | 3 | 94 | 20 |
| 220/150 | 224 | 328 | 478 | 260 | 200 | Tr 200x6 | 50 | 40 | 3 | 113 | 25 |
| 220/300 | 224 | 488 | 788 | 260 | 200 | Tr 200x6 | 50 | 40 | 3 | 113 | 25 |
| 300/150 | 310 | 351 | 501 | 305 | 235 | Tr 235x6 | 55 | 45 | 5 | 140 | 30 |
| 300/300 | 310 | 511 | 811 | 305 | 235 | Tr 235x6 | 55 | 45 | 5 | 140 | 30 |
| 400/150 | 409 | 370 | 520 | 350 | 270 | Tr 270x6 | 65 | 50 | 5 | 159 | 30 |
| 400/300 | 409 | 530 | 830 | 350 | 270 | Tr 270x6 | 65 | 50 | 5 | 159 | 30 |
| 500/150 | 522 | 395 | 545 | 400 | 305 | Tr 305x6 | 75 | 60 | 5 | 179 | 30 |
| 500/300 | 522 | 555 | 855 | 400 | 305 | Tr 305x6 | 75 | 60 | 5 | 179 | 30 |
| 600/50 | 611 | 311 | 361 | 430 | 350 | Tr 330x6 | 80 | 80 | 5 | 194 | 30 |
| 600/150 | 611 | 421 | 571 | 430 | 330 | Tr 330x6 | 80 | 80 | 5 | 194 | 30 |
| 600/300 | 611 | 581 | 881 | 430 | 330 | Tr 330x6 | 80 | 80 | 5 | 194 | 30 |
| 800/50 | 831 | 348 | 398 | 505 | 385 | Tr 385x6 | 95 | 90 | 5 | 224 | 30 |
| 800/150 | 831 | 458 | 608 | 505 | 385 | Tr 385x6 | 95 | 90 | 5 | 224 | 30 |
| 800/300 | 831 | 618 | 918 | 505 | 385 | Tr 385x6 | 95 | 90 | 5 | 224 | 30 |
| 1000/50 | 1085 | 392 | 442 | 570 | 440 | Tr 440x6 | 105 | 105 | 5 | 249 | 30 |
| 1000/150 | 1085 | 502 | 652 | 570 | 440 | Tr 440x6 | 105 | 105 | 5 | 249 | 30 |
| 1000/300 | 1085 | 673 | 973 | 570 | 440 | Tr 440x6 | 105 | 105 | 5 | 249 | 30 |
