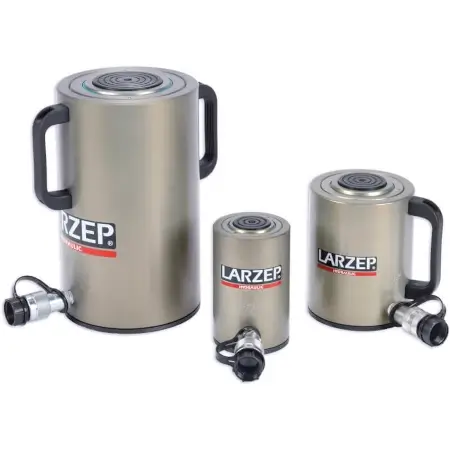

Einfachwirkende Alu-Zyl. SAM

Larzep Einfachwirkende Alu-Zyl. SAM

Kapazität von 23 bis 200 t, Hub bis 300 mm.
Leichtgewichtiger Allzweck-Zylinder.
Aus einer hochfesten Aluminiumlegierung hergestellt.
Mit massivem Kolben und Federrückzug. Auch als Hohlkolbenzylinder erhältlich, SAH.
Der Körper und der Kolben des Zylinders sind zur Härtung der Arbeitsfläche und zur Verlängerung der Lebensdauer aufwendig eloxiert.
Die Grundplatte und das Druckstück sind aus verschleißfestem Stahl.
Optional auch mit beweglichem Druckstück erhältlich.
Nicht geeignet für Langzeitanwendungen.

Zu den Abmessungen

23 Artikel → Einfachwirkende Alu-Zyl. SAM

Einfachwirkende Alu-Zyl. SAM

Druckkraft
Hub
Bauhöhe eingefahren
Betriebsdruck max.
Ölvolumen max.
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Einfachwirkende Alu-Zyl. SAM
03005

Druckkraft 30 t

Hub 50 mm

Bauhöhe eingefahren 172 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 221 cm³

LAR-SAM03030

Mehr Details

1.064,80 € exkl. 19% MwSt.

UVP ~~1.331,00~~ €

Lieferzeit: ca. 4 Wochen

Einfachwirkende Alu-Zyl. SAM
03010

Druckkraft 30 t

Hub 100 mm

Bauhöhe eingefahren 230 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 709 cm³

LAR-SAM03030

Mehr Details

1.177,60 € exkl. 19% MwSt.

UVP ~~1.472,00~~ €

Lieferzeit: ca. 4 Wochen

Einfachwirkende Alu-Zyl. SAM
03015

Druckkraft 30 t

Hub 150 mm

Bauhöhe eingefahren 272 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 663 cm³

LAR-SAM03030

Mehr Details

1.301,60 € exkl. 19% MwSt.

UVP ~~1.627,00~~ €

Lieferzeit: ca. 4 Wochen

Einfachwirkende Alu-Zyl. SAM
03020

Druckkraft 30 t

Hub 200 mm

Bauhöhe eingefahren 322 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 883 cm³

LAR-SAM03030

Mehr Details

1.453,60 € exkl. 19% MwSt.

UVP ~~1.817,00~~ €

Lieferzeit: ca. 4 Wochen

Einfachwirkende Alu-Zyl. SAM
03025

Druckkraft 30 t

Hub 250 mm

Bauhöhe eingefahren 372 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 1104 cm³

LAR-SAM03030

Mehr Details

1.616,80 € exkl. 19% MwSt.

UVP ~~2.021,00~~ €

Lieferzeit: ca. 4 Wochen

Einfachwirkende Alu-Zyl. SAM
03030

Druckkraft 30 t

Hub 300 mm

Bauhöhe eingefahren 422 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 1325 cm³

LAR-SAM03030

Mehr Details

1.791,20 € exkl. 19% MwSt.

UVP ~~2.239,00~~ €

Lieferzeit: ca. 4 Wochen

Einfachwirkende Alu-Zyl. SAM

Druckkraft
Hub
Bauhöhe eingefahren
Betriebsdruck max.
Ölvolumen max.
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Einfachwirkende Alu-Zyl. SAM
05005

Druckkraft 50 t

Hub 50 mm

Bauhöhe eingefahren 180 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 354 cm³

LAR-SAM05030

Mehr Details

1.336,80 € exkl. 19% MwSt.

UVP ~~1.671,00~~ €

Lieferzeit: ca. 4 Wochen

Einfachwirkende Alu-Zyl. SAM
05010

Druckkraft 50 t

Hub 100 mm

Bauhöhe eingefahren 230 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 709 cm³

LAR-SAM05030

Mehr Details

1.482,40 € exkl. 19% MwSt.

UVP ~~1.853,00~~ €

Lieferzeit: ca. 4 Wochen

Einfachwirkende Alu-Zyl. SAM
05015

Druckkraft 50 t

Hub 150 mm

Bauhöhe eingefahren 280 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 1063 cm³

LAR-SAM05030

Mehr Details

1.644,00 € exkl. 19% MwSt.

UVP ~~2.055,00~~ €

Lieferzeit: ca. 4 Wochen

Einfachwirkende Alu-Zyl. SAM
05020

Druckkraft 50 t

Hub 200 mm

Bauhöhe eingefahren 330 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 1417 cm³

LAR-SAM05030

Mehr Details

1.838,40 € exkl. 19% MwSt.

UVP ~~2.298,00~~ €

Lieferzeit: ca. 4 Wochen

Einfachwirkende Alu-Zyl. SAM
05025

Druckkraft 50 t

Hub 250 mm

Bauhöhe eingefahren 380 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 1772 cm³

LAR-SAM05030

Mehr Details

2.048,80 € exkl. 19% MwSt.

UVP ~~2.561,00~~ €

Lieferzeit: ca. 4 Wochen

Einfachwirkende Alu-Zyl. SAM
05030

Druckkraft 50 t

Hub 300 mm

Bauhöhe eingefahren 430 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 2126 cm³

LAR-SAM05030

Mehr Details

2.271,20 € exkl. 19% MwSt.

UVP ~~2.839,00~~ €

Lieferzeit: ca. 4 Wochen

Einfachwirkende Alu-Zyl. SAM

Druckkraft
Hub
Bauhöhe eingefahren
Betriebsdruck max.
Ölvolumen max.
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Einfachwirkende Alu-Zyl. SAM
10005

Druckkraft 100 t

Hub 50 mm

Bauhöhe eingefahren 210 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 663 cm³

LAR-SAM10030

Mehr Details

2.362,40 € exkl. 19% MwSt.

UVP ~~2.953,00~~ €

Lieferzeit: ca. 4 Wochen

Einfachwirkende Alu-Zyl. SAM
10010

Druckkraft 100 t

Hub 100 mm

Bauhöhe eingefahren 260 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 1326 cm³

LAR-SAM10030

Mehr Details

2.613,60 € exkl. 19% MwSt.

UVP ~~3.267,00~~ €

Lieferzeit: ca. 4 Wochen

Einfachwirkende Alu-Zyl. SAM
10015

Druckkraft 100 t

Hub 150 mm

Bauhöhe eingefahren 310 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 1989 cm³

LAR-SAM10030

Mehr Details

2.892,80 € exkl. 19% MwSt.

UVP ~~3.616,00~~ €

Lieferzeit: ca. 4 Wochen

Einfachwirkende Alu-Zyl. SAM
10020

Druckkraft 100 t

Hub 200 mm

Bauhöhe eingefahren 360 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 2652 cm³

LAR-SAM10030

Mehr Details

3.230,40 € exkl. 19% MwSt.

UVP ~~4.038,00~~ €

Lieferzeit: ca. 4 Wochen

Einfachwirkende Alu-Zyl. SAM
10025

Druckkraft 100 t

Hub 250 mm

Bauhöhe eingefahren 410 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 3315 cm³

LAR-SAM10030

Mehr Details

3.594,40 € exkl. 19% MwSt.

UVP ~~4.493,00~~ €

Lieferzeit: ca. 4 Wochen

Einfachwirkende Alu-Zyl. SAM
10030

Druckkraft 100 t

Hub 300 mm

Bauhöhe eingefahren 460 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 3982 cm³

LAR-SAM10030

Mehr Details

3.979,20 € exkl. 19% MwSt.

UVP ~~4.974,00~~ €

Lieferzeit: ca. 4 Wochen

Einfachwirkende Alu-Zyl. SAM

Druckkraft
Hub
Bauhöhe eingefahren
Betriebsdruck max.
Ölvolumen max.
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Einfachwirkende Alu-Zyl. SAM
14005

Druckkraft 140 t

Hub 50 mm

Bauhöhe eingefahren 225 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 1005 cm³

LAR-SAM14025

Mehr Details

3.556,00 € exkl. 19% MwSt.

UVP ~~4.445,00~~ €

Lieferzeit: ca. 4 Wochen

Einfachwirkende Alu-Zyl. SAM
14010

Druckkraft 140 t

Hub 100 mm

Bauhöhe eingefahren 275 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 2010 cm³

LAR-SAM14025

Mehr Details

3.936,80 € exkl. 19% MwSt.

UVP ~~4.921,00~~ €

Lieferzeit: ca. 4 Wochen

Einfachwirkende Alu-Zyl. SAM
14015

Druckkraft 140 t

Hub 150 mm

Bauhöhe eingefahren 325 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 3016 cm³

LAR-SAM14025

Mehr Details

4.360,80 € exkl. 19% MwSt.

UVP ~~5.451,00~~ €

Lieferzeit: ca. 4 Wochen

Einfachwirkende Alu-Zyl. SAM
14020

Druckkraft 140 t

Hub 200 mm

Bauhöhe eingefahren 375 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 4021 cm³

LAR-SAM14025

Mehr Details

4.875,20 € exkl. 19% MwSt.

UVP ~~6.094,00~~ €

Lieferzeit: ca. 4 Wochen

Einfachwirkende Alu-Zyl. SAM
14025

Druckkraft 140 t

Hub 250 mm

Bauhöhe eingefahren 425 mm

Betriebsdruck max. 700 bar

Ölvolumen max. 5026 cm³

LAR-SAM14025

Mehr Details

5.430,40 € exkl. 19% MwSt.

UVP ~~6.788,00~~ €

Lieferzeit: ca. 4 Wochen

Kapazität von 23 bis 200 t, Hub bis 300 mm.
Leichtgewichtiger Allzweck-Zylinder.
Aus einer hochfesten Aluminiumlegierung hergestellt.
Mit massivem Kolben und Federrückzug. Auch als Hohlkolbenzylinder erhältlich, SAH.
Der Körper und der Kolben des Zylinders sind zur Härtung der Arbeitsfläche und zur Verlängerung der Lebensdauer aufwendig eloxiert.
Die Grundplatte und das Druckstück sind aus verschleißfestem Stahl.
Optional auch mit beweglichem Druckstück erhältlich.
Nicht geeignet für Langzeitanwendungen.

TOMANRO Flyer

Flyer (engl.)

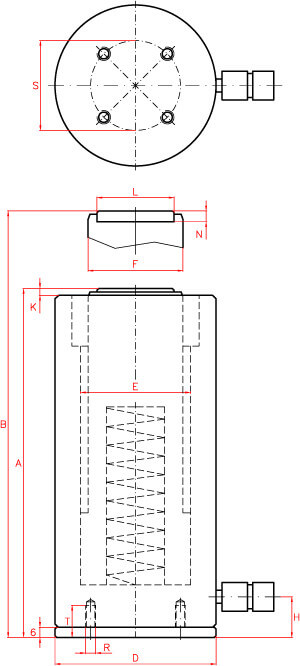

Masszeichnung von Larzep Einfachwirkende Alu-Zyl. SAM

Abmessungen Einfachwirkende Alu-Zyl. SAM:

Einfachwirkende Alu-Zyl. SAM	Druckkraft (t)	A (mm)	B (mm)	D (mm)	E (mm)	F (mm)	H (mm)	K (mm)	L (mm)	N (mm)	R	S (mm)	T (mm)
03005	30	172	222	105	75	60	24	6	45	11	M6	85	19
03010	30	222	322	105	75	60	24	6	45	11	M6	85	19
03015	30	272	422	105	75	60	24	6	45	11	M6	85	19
03020	30	322	522	105	75	60	24	6	45	11	M6	85	19
03025	30	372	622	105	75	60	24	6	45	11	M6	85	19
03030	30	422	722	105	75	60	24	6	45	11	M6	85	19
05005	50	180	230	135	95	80	26	7	61	12	M6	115	19
05010	50	230	330	135	95	80	26	7	61	12	M6	115	19
05015	50	280	430	135	95	80	26	7	61	12	M6	115	19
05020	50	330	530	135	95	80	26	7	61	12	M6	115	19
05025	50	380	630	135	95	80	26	7	61	12	M6	115	19
05030	50	430	730	135	95	80	26	7	61	12	M6	115	19
10005	100	210	260	180	130	110	32	5	88	14	M6	160	19
10010	100	260	360	180	130	110	32	5	88	14	M6	160	19
10015	100	310	460	180	130	110	32	5	88	14	M6	160	19
10020	100	360	560	180	130	110	32	5	88	14	M6	160	19
10025	100	410	660	180	130	110	32	5	88	14	M6	160	19
10030	100	460	760	180	130	110	32	5	88	14	M6	160	19
14005	140	225	275	225	160	140	43	6	88	14	M6	200	19
14010	140	275	375	225	160	140	43	6	88	14	M6	200	19
14015	140	325	475	225	160	140	43	6	88	14	M6	200	19
14020	140	375	575	225	160	140	43	6	88	14	M6	200	19
14025	140	425	675	225	160	140	43	6	88	14	M6	200	19
