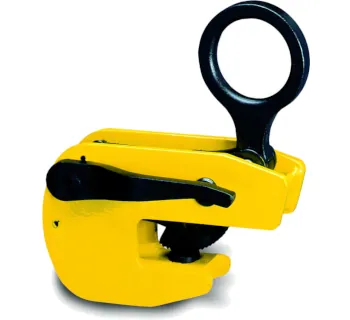

Yale Tigrip - Trägergreifer TTG
Tragfähigkeit 500 – 7.500 kg
Der YALE Trägergreifer TTG ist für den waagerechten Transport von Trägern, Blechen, Profilen usw. geeignet. Durch die versetzt angeordnete Aufhängeöse ist beim Transport von Trägern eine weitgehend horizontale Lage der Trägerflansche gegeben.
Die Sicherheitsarretierung mit Federspannung hält den Greifer auch ohne Zugbelastung am Transportgut fest. Der Hebel ermöglicht die leichte Handhabung beim Öffnen und Schließen der Greiferbacke und arretiert diese in geöffneter Stellung.
Tragfähigkeit 500 – 7.500 kg
Der YALE Trägergreifer TTG ist für den waagerechten Transport von Trägern, Blechen, Profilen usw. geeignet. Durch die versetzt angeordnete Aufhängeöse ist beim Transport von Trägern eine weitgehend horizontale Lage der Trägerflansche gegeben.
Die Sicherheitsarretierung mit Federspannung hält den Greifer auch ohne Zugbelastung am Transportgut fest. Der Hebel ermöglicht die leichte Handhabung beim Öffnen und Schließen der Greiferbacke und arretiert diese in geöffneter Stellung.
Informationen: Tigrip - Trägergreifer TTG
Das Lastaufnahmemittel dient dem Transport und Stapeln von liegenden Trägern mit vertikaler Lage des Steges sowie dem Hantieren von Blechen und Profilmaterial.
Der Trägergreifer ist für alle Hebegüter aus Stahl geeignet, auf die es sich bis zum Maulanschlag aufschieben lässt und deren Oberflächenhärte HRC 30 nicht überschreitet.
Hinweis:
Bei langen Trägern empfiehlt sich der paarweise Einsatz in Verbindung mit einer Traverse.
Abmessungen Tigrip - Trägergreifer TTG:
| Tigrip - Trägergreifer TTG | Tragfähigkeit (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | J (mm) | K (mm) | L (mm) | M (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.5 | 500 | 50 | 36 | 25 | 148 | 200 | 27 | 20 | 95 | 110 | 10 | 56 | 85 | 13 |
| 1.5 | 1500 | 70 | 43 | 35 | 140 | 180 | 40 | 30 | 155 | 230 | 15 | 50 | 100 | 16 |
| 3.0 | 3000 | 80 | 55 | 42 | 180 | 214 | 40 | 32 | 190 | 284 | 20 | 60 | 114 | 20 |
| 4.5 | 4500 | 90 | 60 | 46 | 196 | 248 | 40 | 35 | 207 | 314 | 20 | 64 | 117 | 25 |
| 7.5 | 7500 | 110 | 64 | 55 | 222 | 304 | 50 | 42 | 237 | 367 | 22 | 90 | 143 | 30 |
