Produktionszyl. (metrisch) DM DM00403 Ansicht 2
Abbildung kann abweichen vom Original
Produktionszyl. (metrisch) DM DM00403 Ansicht 2

Larzep
Produktionszyl. (metrisch) DM DM00403

Druckkraft3.5 t
Zugkraft1.2 t
Hub28 mm
Bauhöhe eingefahren186 mm
Betriebsdruck700 bar
Ölvolumen max.14 cm³
Wirksame Kolbenfläche Druck5 cm²
Wirksame Kolbenfläche Zug2 cm²
Zylinderaußendurchmesser 51 mm
Gewicht ca.2.0 kg
Artikel-Nr.: LAR-DM00403


Qualitätsmerkmale

  • Für Druck- und Zuganwendungen in Produktions-Maschinen und -Anlagen.
  • Schwarz nitriert zur Verbesserung der Korrosionsbeständigkeit.
  • Inkl. einem reichhaltigen Zubehör zur praktischen Anbindung in Industrieanlagen.
  • Die Zylinder sind mit metrischen Gewindeanschlüssen ausgestattet.
  • Die Zylinder DM verfügen über kein Sicherheitsventil.

597,60 €
%
UVP 747,00
( exkl. MwSt
+ Versandkosten
Lieferzeit: ca. 4 Wochen
Zwischenverkauf vorbehalten!
Anzahl

Bild Typ DruckkraftZugkraftHubBauhöhe eingefahrenArtikel-Nr. Preis (zzgl. ges. MwSt.)
Larzep Produktionszyl. (metrisch) DM DM00403Produktionszyl. (metrisch) DM
DM00403
3.5 t1.2 t28 mm186 mmLAR-DM00403597,60 €
UVP 747,00
Larzep Produktionszyl. (metrisch) DM DM00408Produktionszyl. (metrisch) DM
DM00408
3.5 t1.2 t79 mm237 mmLAR-DM00408637,60 €
UVP 797,00
Larzep Produktionszyl. (metrisch) DM DM00416Produktionszyl. (metrisch) DM
DM00416
3.5 t1.2 t155 mm313 mmLAR-DM00416679,20 €
UVP 849,00

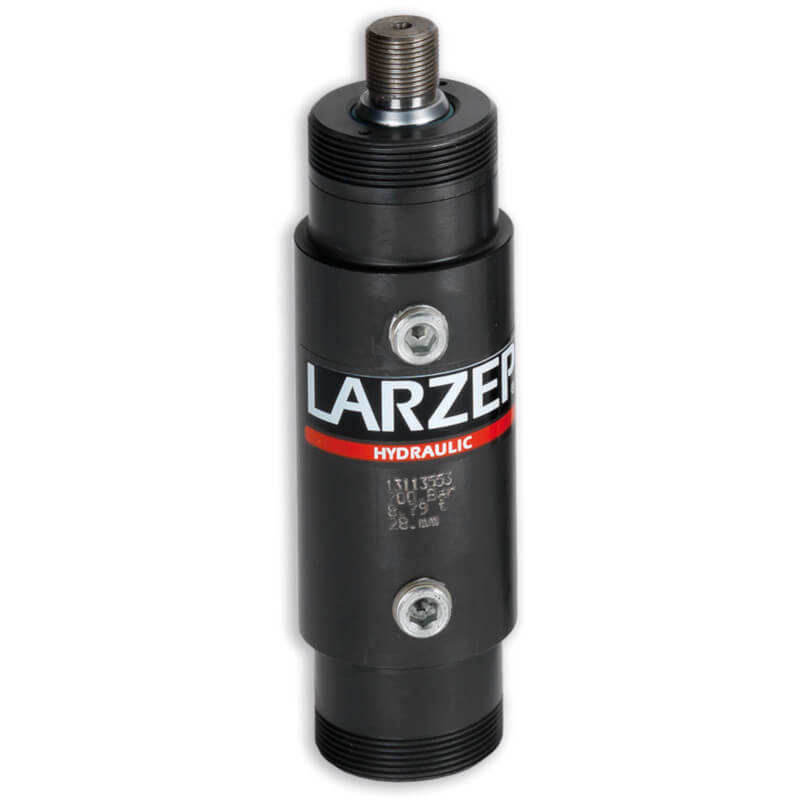

Larzep Produktionszyl. (metrisch) DM DM00803Produktionszyl. (metrisch) DM
DM00803
8.7 t4.4 t28 mm223 mmLAR-DM00803801,60 €
UVP 1.002,00
Larzep Produktionszyl. (metrisch) DM DM00808Produktionszyl. (metrisch) DM
DM00808
8.7 t4.4 t79 mm274 mmLAR-DM00808828,80 €
UVP 1.036,00
Larzep Produktionszyl. (metrisch) DM DM00816Produktionszyl. (metrisch) DM
DM00816
8.7 t4.4 t155 mm350 mmLAR-DM00816922,40 €
UVP 1.153,00
Larzep Produktionszyl. (metrisch) DM DM00826Produktionszyl. (metrisch) DM
DM00826
8.7 t4.4 t257 mm452 mmLAR-DM008261.006,40 €
UVP 1.258,00
Larzep Produktionszyl. (metrisch) DM DM01516Produktionszyl. (metrisch) DM
DM01516
13.9 t7.3 t159 mm389 mmLAR-DM015161.299,20 €
UVP 1.624,00
Larzep Produktionszyl. (metrisch) DM DM01526Produktionszyl. (metrisch) DM
DM01526
13.9 t7.3 t260 mm490 mmLAR-DM015261.682,40 €
UVP 2.103,00
Larzep Produktionszyl. (metrisch) DM DM02316Produktionszyl. (metrisch) DM
DM02316
22.8 t9.3 t159 mm425 mmLAR-DM023161.750,40 €
UVP 2.188,00
Larzep Produktionszyl. (metrisch) DM DM02326Produktionszyl. (metrisch) DM
DM02326
22.8 t9.3 t260 mm526 mmLAR-DM023261.952,80 €
UVP 2.441,00
Weitere Modelle mit: Druckkraft 3.5 t
Weitere Modelle mit:Druckkraft 3.5 t

Beschreibung: Larzep Produktionszyl. (metrisch) DM DM00403

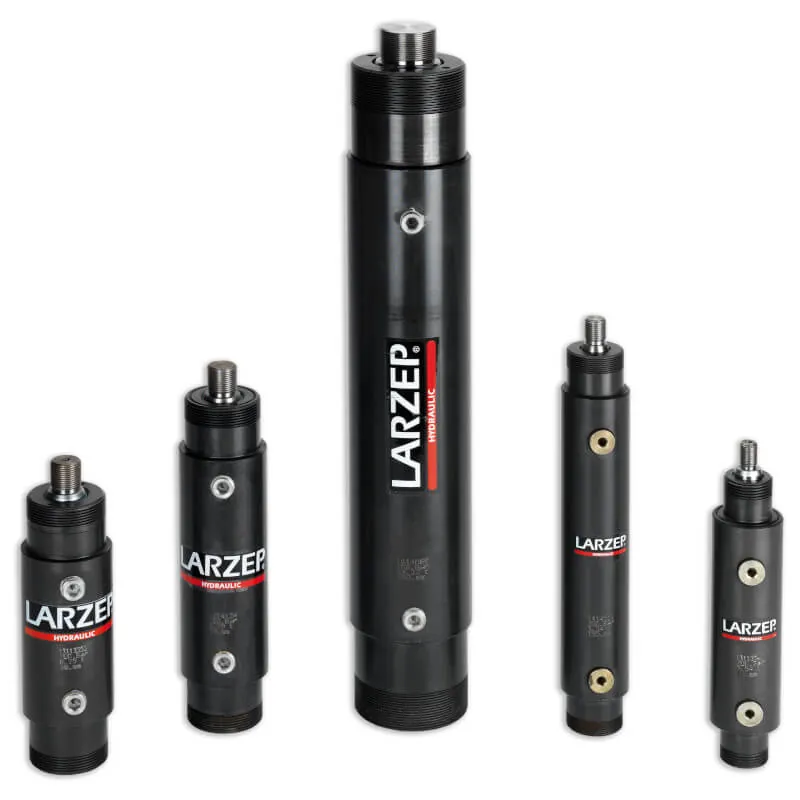

  • Kapazitäten von 4 bis 23 t und Hüben bis 260 mm verfügbar.
  • Für Druck- und Zuganwendungen in Produktions-Maschinen und -Anlagen.
  • Nitriert zur Verbesserung der Korrosionsbeständigkeit.
  • Qualitativ hochwertige und langlebige Ausführung.
  • Zubehör: Flanschbefestigung, Fußbefestigung, Haltemutter, Schvenkauge.
  • Die Zylinder sind sowohl mit metrischen Gewindeanschlüssen als auch mit Zoll-Gewindegängen erhältlich.
  • Der Zylinder verfügt über drei Anschlussgewinde. Ein Außengewinde befindet sich am Kolbenende, Ein Außengewinde am oberen Ende des Zylinderkörpers und ein Innengewinde am Zylinderboden. Das Zubehör ist auf diese Anschlussmaße passend zugeschnitten und ermöglicht die Zylinder mit Flanschbohrungen, seitlichen Montagebohrungen oder Schwenkaugen auszurüsten.
  • Im Lieferumfang sind keine Schraubverbindungsanschlüsse erhältlich. Im Regelfall werden die Zylinder, bei dieser Anwendung, direkt mit den Schläuchen verbunden.
  • Achtung: DM und DI Zylinder verfügen über kein Sicherheitsventil, um einen überdruck zu verhindern.


Zubehör

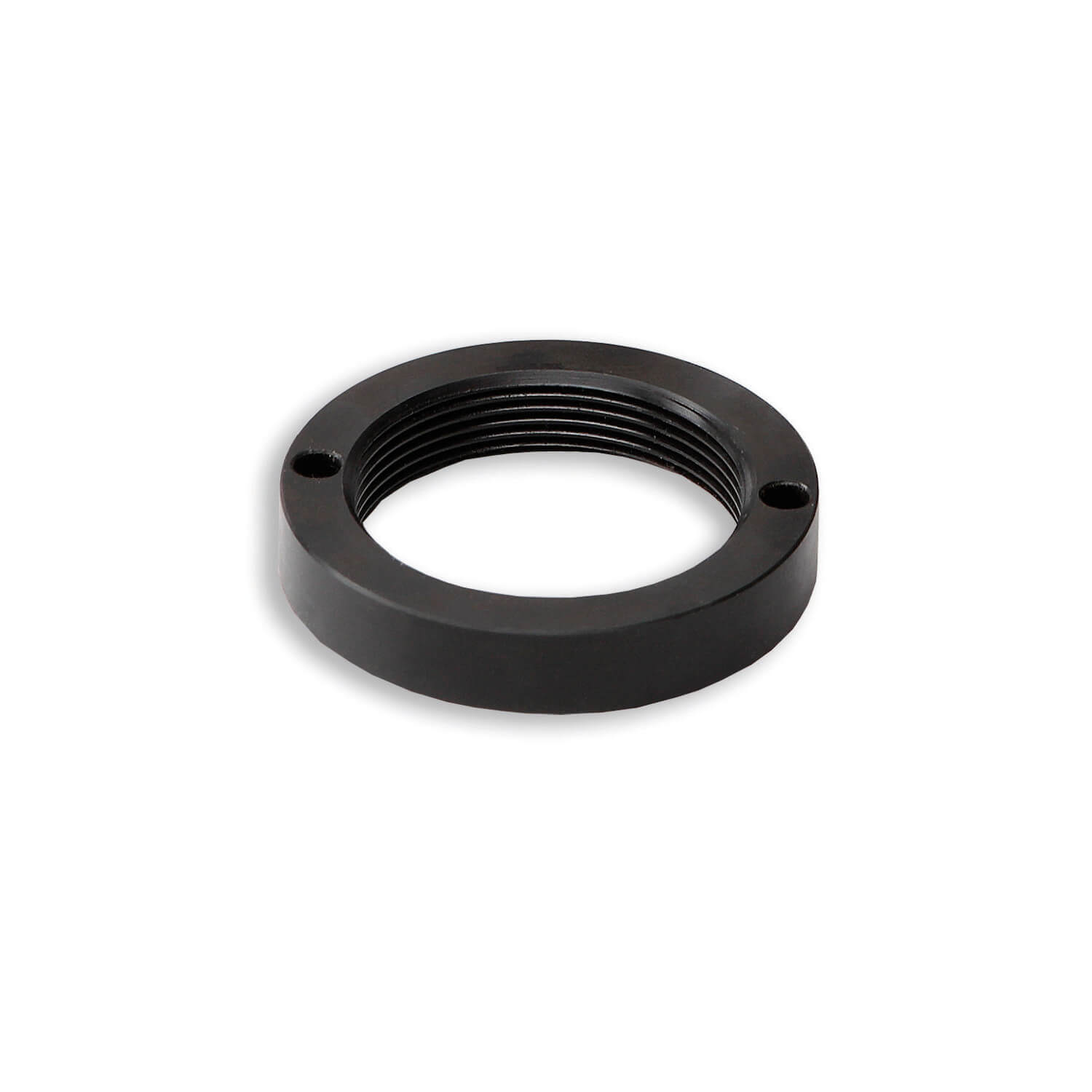

Haltemutter

Haltemutter für Doppeltwirkendenzylinder
Das Verschrauben mit der Haltemutter ist wohl die einfachste Methode den Zylinder zu befestigen. Hierbei wird er durch eine Bohrung, die Fußverschraubung oder Flanschbefestigung (siehe unten) gesteckt und mit der Haltemutter von der anderen Seite gekontert. Der vordere Schaft wird hierzu bis zum Rezess (J-X) durch die Bohrung geführt und mit der Mutter fixiert. Ein Spiel sollte vermieden und über Scheiben ausgeglichen werden.

MAßE (mm) A B C D E Gewicht
DM004RB M42x1.5 49.5 9.5 6.3 57 0.1
DM008RB M56x2 65.5 12.7 6.7 75 0.1
DM015RB M70x2 81.0 19.0 6.7 92 0.4
DM023RB M85x2 96.5 25.4 6.7 108 0.7

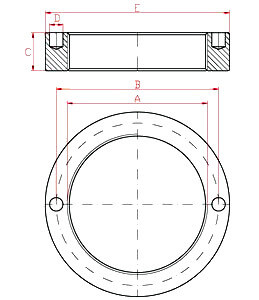

Maßzeichnung Doppeltwirkende Inudstri Zylinder DM-DI Haltemutter

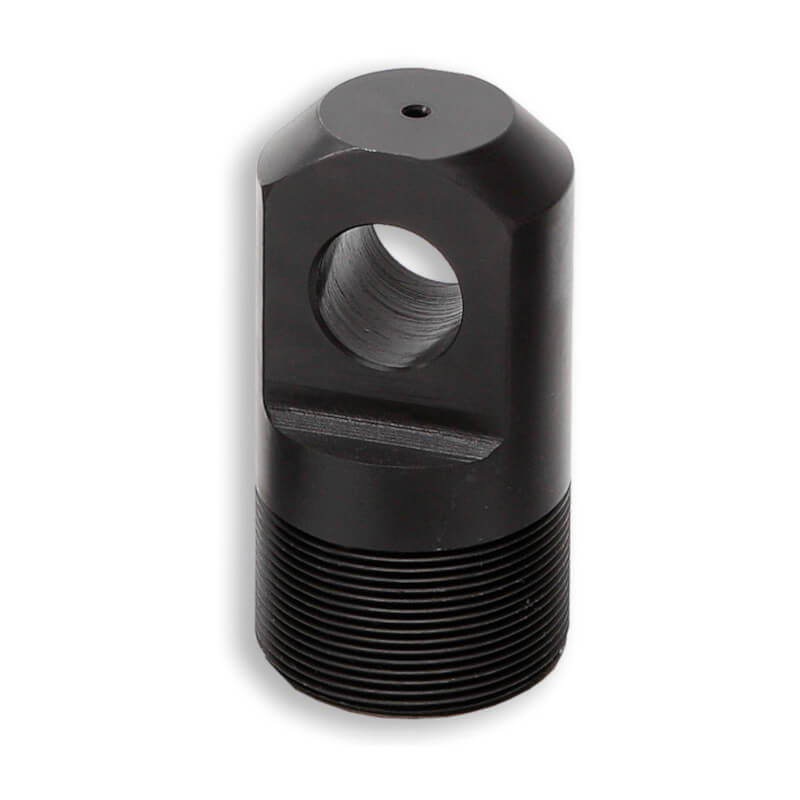

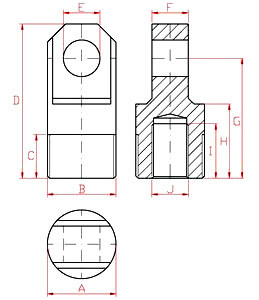

Schwenkauge

Schwenkauge für Doppeltwirkendenzylinder
Das Schwenkauge ermöglicht es auf einfache Weise eine Gelenkbewegung mit dem Zylinderfuß oder dem Kolbenende durchzuführen. Der Stutzen verfügt sowohl über ein Innen- als auch ein Außengewinde. Über das Außengewinde wird er mit dem Fuß verbunden, über das Innengewinde mit dem Kolbenende verschraubt. Steckt man nun durch die axialen Bohrungen fix gelagerte Bolzen wird der Zylinder schwenkbar und kann rotierende Bewegungen ausführen.

MAßE (mm) A B C D E F G H I J Gewicht
DM004RP 30 M30x1.5 19.1 67.4 16 15.9 52.4 32.4 23.8 M16x1.5 0.2
DM008RP 42 M42x1.5 25.4 78.1 20 25.4 57.1 37.1 23.8 M22x1.5 0.6
DM015RP 56 M56x2 25.4 105.8 25 31.9 77.8 52.8 30.2 M30x1.5 1.3
DM023RP 70 M70x2 25.4 112.8 32 38.2 77.8 50.3 27.0 M42x1.5 2.1


Maßzeichnung Doppeltwirkende Inudstri Zylinder DM-DI Schwenkauge

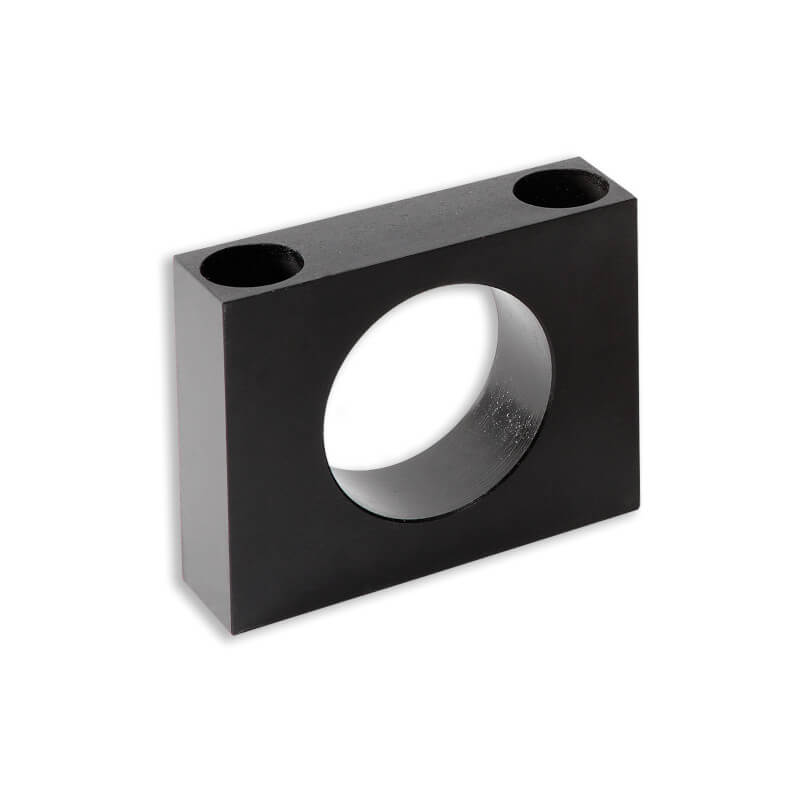

Fußbefestigung

Fußbefestigung für Doppeltwirkendenzylinder
Die Fußbefestigung wird über den oberen Schaft des Zylinder geführt und mit der Haltemutter verschraubt. Mit den beiden seitlichen Bohrungen kann sie auf einfache Weise an Bauteilen befestigt werden. Dies ermöglicht einen schnellen und effektiven Einbau des Zylinders. Für eventuelle Reparaturen oder Überholungen läßt sich der Zylinder somit leicht ausbauen und montieren.

MAßE (mm) A B C D E F G H Gewicht
DM004RC 18 10.5 57.0 31.8 20 80 58.0 42.1 0.4
DM008RC 21 13.5 82.5 44.5 25 105 78.0 56.1 1.2
DM015RC 28 20.0 100.0 52.4 35 127 95.2 70.1 2.9
DM023RC 36 26.5 125.0 63.5 45 159 117.5 85.1 4.5

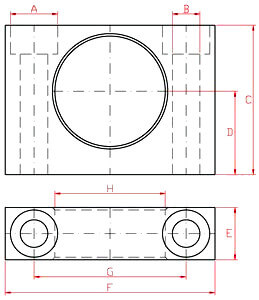

Maßzeichnung Doppeltwirkende Inudstri Zylinder DM-DI Fussbefestigung

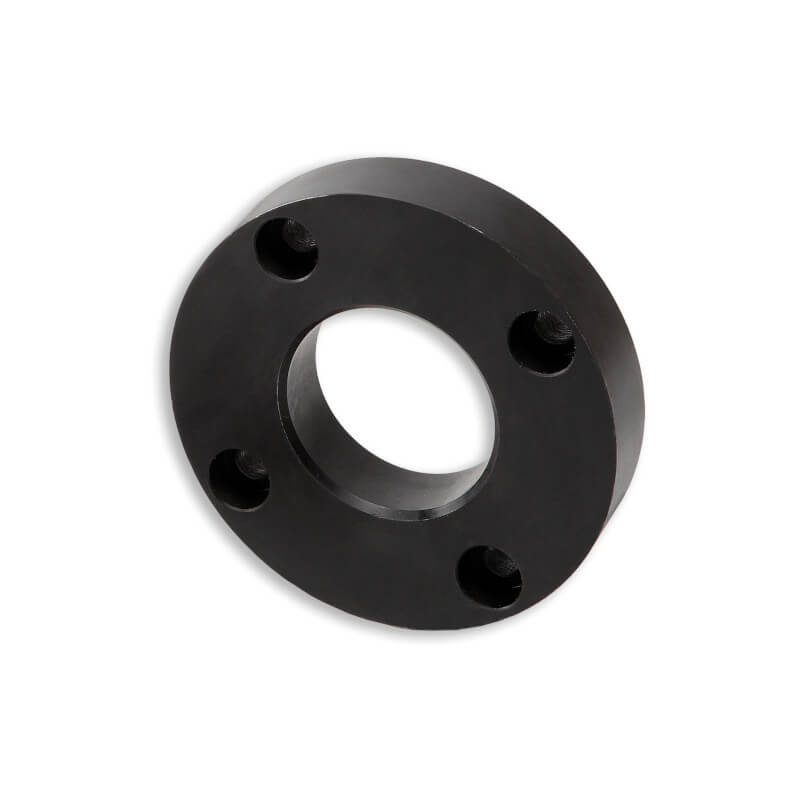

Flanschbefestigung

Flanschbefestigung für Doppeltwirkendenzylinder
Die Flanschbefestigung ermöglicht es den Zylinder auf vorgebohrten Platten oder an Flanschen zu befestigen. Hierzu wird die Flanschbefestigung über den vorderen Schaft des Zylinders gestreift und mit der Haltemutter fixiert. Der Flansch ist auf den Schaft des jeweiligen Zylinders passent abgestimmt. Die vier Montagebohrungen sind versenkt um keine störenden Schraubenköpfe überstehen zu lassen. Die Breite ist auf die Schaftlänge angepasst und ermöglicht ein spielfreie befestigung durch die Kontermutter.

MAßE (mm) A B C D E F Gewicht
DM004RS 78.6 19.0 11.0 42.1 98.4 17 1.0
DM008RS 98.4 25.4 11.0 56.1 120.5 17 2.1
DM015RS 115.9 35.0 13.4 70.1 143.0 18 3.8
DM023RS 135.7 44.5 17.0 85.1 165.0 22 6.0


Maßzeichnung Doppeltwirkende Inudstri Zylinder DM-DI Flanschbefestigung

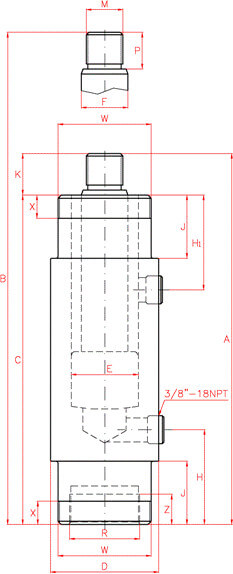

Masszeichnung von Larzep Produktionszyl. (metrisch) DM DM00403

Abmessungen

Produktionszyl. (metrisch) DM 3.5 t

A186mm
B214mm
C162mm
D51mm
E25mm
F20mm
H47mm
H161mm
K24mm
J29mm
MM16x1.5mm
P19mm
RM30x1.5mm
WM42x1.5mm
X11mm
Z9mm
