Lindapter Klemme Typ LS

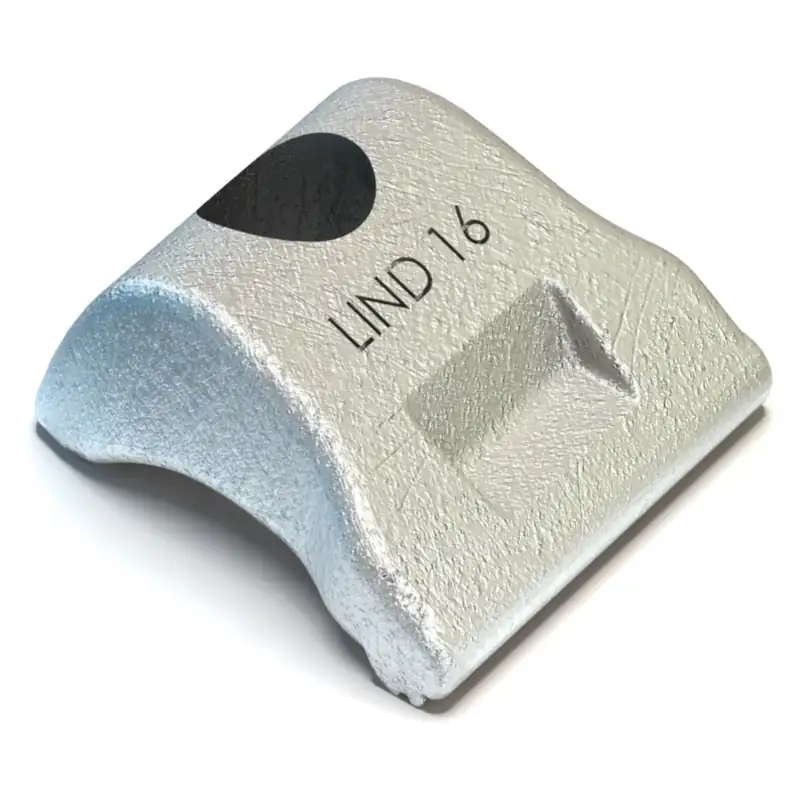

Die Trägerklemme Typ LS ist eine seblstjustierende Klemme aus Edelstahl. Sie eignet sich ideal, um schnelle Verbindungen zwischen zwei Stahlträgern oder anderen Stahlprofilen herzustellen, die mäßigen Belastungen ausgesetzt sind. Der hochfeste Edelstahlguss bürgt für eine ausgezeichnete Korrosionsbeständigkeit. Die Klemme passt sich selbsttätig an Flanschdicken zwischen 3 mm und 30 mm an. Für parallele und bis 10° geneigte Flansche.

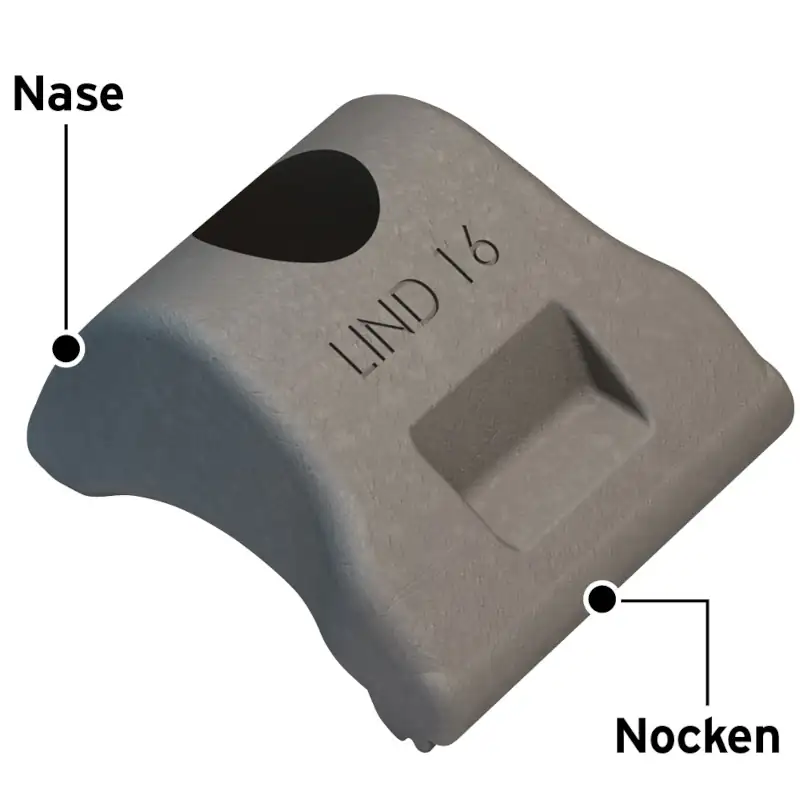

Die LS ist eine flexible einteilige Klemme mit stufenlosem Klemmbereich. Ihre gezahnte Nocken gwährleistet eine hohe Sicherheit gegen Verdrehen am Trägerflansch. Ihr Breiter Nocken ermöglicht die Anwendung auch bei Langlöchern. Flanschneigungen bis zu 10° sind möglich.
Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.
- Material: Korrosionsbeständiger Stahlguss
- Oberflächen: Werkstoffnummer 1.4408 (A4)
Die Trägerklemme Typ LS ist eine seblstjustierende Klemme aus Edelstahl. Sie eignet sich ideal, um schnelle Verbindungen zwischen zwei Stahlträgern oder anderen Stahlprofilen herzustellen, die mäßigen Belastungen ausgesetzt sind. Der hochfeste Edelstahlguss bürgt für eine ausgezeichnete Korrosionsbeständigkeit. Die Klemme passt sich selbsttätig an Flanschdicken zwischen 3 mm und 30 mm an. Für parallele und bis 10° geneigte Flansche.
Die LS ist eine flexible einteilige Klemme mit stufenlosem Klemmbereich. Ihre gezahnte Nocken gwährleistet eine hohe Sicherheit gegen Verdrehen am Trägerflansch. Ihr Breiter Nocken ermöglicht die Anwendung auch bei Langlöchern. Flanschneigungen bis zu 10° sind möglich.
Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.
- Material: Korrosionsbeständiger Stahlguss
- Oberflächen: Werkstoffnummer 1.4408 (A4)
Informationen: Klemme Typ LS
Typische Anwendungen für Typ LS
Diese Edelstahlklemme von Lindapter zeichnet sich durch hervorragende Korrosionsbeständigkeit und einen stufenlosen Klemmbereich aus. Ihr hochwertiger Edelstahl-Werkstoff aus Stahlguss 1.4408 bürgt für eine lange Lebensdauer auch unter noch so korrosiven Bedingungen. Die Edelstahlklemme LS bietet einen stufenlosen Klemmbereich für Flanschdicken von 3 mm – 30 mm (M20). Sie ist äußerst leicht einzusetzen und schnell installiert. Sie lässt sich bei parallelen als auch bei Flanschen von bis 10° Neigung einsetzen. Geeignet auch bei Langlöchern.
Mit Ausgleichsstücken aus Edelstahl lässt sich der Klemmbereich von der Edelstahlklemme Typ LS vergrößern. Zudem lassen sich Kreuzverbindungen über Zwischen- und Kopfplatten herstellen.
|
|
Lindapter-Produktvideo
Im folgenden Video wird die Montage einer Trägerverbindung mit der Edelstahlklemme LS gezeigt.
Technische Daten Trägerklemme LS
|
|
Abmessungen
| Zulässige Belastung | Abmessungen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer | Schraube A4-70 Z | Zug / 1 Schraube (5:1 Sicherheitsfaktor) | Schub1) / 2 Schrauben (2:1 Sicherheitsfaktor) | Anziehmoment* | Klemmbereich V | Y | X | T | Breite |
| kN | kN | Nm | mm | mm | mm | mm | mm | ||
| LS10 | M10 | 3,0 | 1,5 | 40 | 3 - 15 | 17 - 19 | 18 - 24 | 16 - 21 | 38 |
| LS12 | M12 | 7,0 | 2,0 | 80 | 3 - 20 | 16 - 22 | 18 - 29 | 17 - 23 | 40 |
| LS16 | M16 | 10,0 | 3,0 | 200 | 3 - 25 | 22 - 25 | 27 - 37 | 20 - 28 | 55 |
| LS20 | M20 | 18,0 | 5,0 | 400 | 3 - 30 | 24 - 31 | 25 - 42 | 23 - 32 | 60 |
1) Schubkräfte, berechnet gegenüber Rutschen (Verschiebung von mehr als 0,1mm).
* Alle angegebenen Anziehmomente basieren auf Befestigungselemente im ungeschmierten Zustand
Zur Bemessung nach Eurocode 3 (ETA 20/0921, DoP 008) gelten die charakteristischen Tragfähigkeiten.

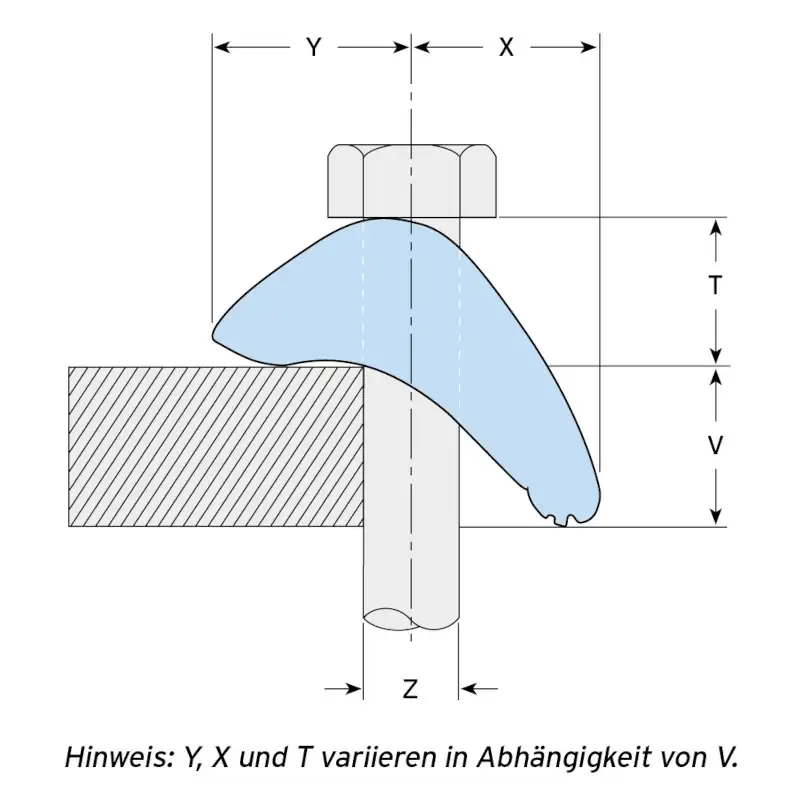

Abmessungen Klemme Typ LS:
| Klemme Typ LS | Schraube | () | () | () | () | () | () |
|---|---|---|---|---|---|---|---|
| 10 | M10 | ||||||
| 12 | M12 | ||||||
| 16 | M16 | ||||||
| 20 | M20 |
